Sabo 54-R VARIO B Handleiding

NL 1 1 Inleiding. 2 2 Verklaring van het typeplaatje op de machine. 2 3 Uitleg van de pictogrammen. 2 4 Uitleg van de symbolen. 2 5 Beoogd gebruik. 3 6 Algemene veiligheidsinstructies voor de handgazonmaaier (benzine). 3 Algemene veiligheidsinstructies. 3 Voorbereidende maatregelen. 3 Omgaan met. 4 Onderhoud en opslag. 5 7 Beschrijving van de onderdelen. 5 8 Voorbereidend werk. 5 Zet de geleiderail omhoog (Afbeelding A1 + B1 + V4 ). 5 Montage van het profiel (Figuur L1 ). 6 Bevestig de graszak aan de maaier (Figuur R1 + S1 ). 6 Snijhoogte instellen (Figuur I ). 6 9 Voor de eerste ingebruikname. 6 Vullen met olie (Figuur Y1 ). 6 Vullen met brandstof. 6 10 De motor starten (Figuur A + C + E ). 6 11 De maaier inschakelen (Figuur H3 ). 7 12 De maaier uitschakelen (Figuur I3 ). 7 13 Motor uitschakelen (Figuur I3 + G3 + A ). 7 14 Stoppen in een noodgeval. 7 15 Tractieaandrijving.

NL 2 1 INLEIDING Beste tuinvriendin, Als je het plezier van tuinieren toevoegt aan de trots van een goed onderhouden gazon, dan weet je wat je aan je tuingereedschap hebt. Je hebt een goede keuze gemaakt met je nieuwe grasmaaier. Hij combineert de prestaties van een geweldig traditioneel merk met de innovaties van moderne hightech. Je zult dit voelen wanneer je ermee werkt en je zult verrukt zijn wanneer je de prachtige resultaten ziet. Maar voordat je begint met gazononderhoud, is hier wat belangrijke informatie die je zeker in gedachten moet houden. Lees deze gebruiksaanwijzing zorgvuldig door voordat u de maaier voor het eerst gebruikt om vertrouwd te raken met de juiste bediening en het onderhoud van de machine en om letsel of schade aan uw grasmaaier te voorkomen. Gebruik de grasmaaier voorzichtig. De pictogrammen op het apparaat geven de belangrijkste voorzorgsmaatregelen aan.

De veiligheidsinstructies in deze gebruiksaanwijzing zijn voorzien van symbolen. De betekenis van de pictogrammen en symbolen wordt uitgelegd in de volgende hoofdstukken. De aanduidingen links en rechts verwijzen altijd naar de linker- of rechterkant van het apparaat gezien in de rijrichting. Als u de technische instructies zorgvuldig opvolgt, zal uw grasmaaier betrouwbaar werken. We willen u erop wijzen dat schade aan de maaier door bedieningsfouten niet onder de garantie valt. We hopen dat je geniet van gazon- en terreinonderhoud.

2 VERKLARING VAN HET TYPEPLAATJE OP DE MACHINE 1 Model 2 Productidentificatienummer 3 Nominaal vermogen 4 Gewicht 5 Geteste veiligheid (afhankelijk van model) 6 Nominaal motortoerental 7 Jaar van bouw 8 CE-conformiteitsmerkteken 9 Handgrasmaaier 10 Gegarandeerd geluidsvermogen 11 Serienummer Deze gebruiksaanwijzing is van toepassing op het volgende model: 54-R VARIO B (SA242424): Met bladrem en selecteerbare VARIO-aandrijving met snelheidsregeling via draaigreep Raadpleeg het typeplaatje voor de juiste modelaanduiding van uw apparaat en het serienummer.

3 UITLEG VAN DE PICTOGRAMMEN Lees voor ingebruikname de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht. Gevaar door ronddraaiende onderdelen bij draaiende motor - houd een veilige afstand / houd derden uit de buurt van de gevarenzone. Pas op voor scherpe messen. Vermijd contact met de draaiende messenbalk. Zorg ervoor dat handen en voeten niet onder de behuizing komen. - Schakel de motor uit en verwijder de bougiestekker voor reinigings- en onderhoudswerkzaamheden. Geluidsgevaar - gehoorbescherming wordt aanbevolen bij langdurig gebruik. Snijbalk STOP Aandrijving inschakelen Waarschuwing voor hete oppervlakken - Raak de motor en de uitlaat niet aan. Gevaar voor brandwonden. Uitlaatgassen zijn giftig - laat de motor niet draaien in gesloten ruimtes. Gevaar voor vergiftiging. Benzine is licht ontvlambaar - houd vonken en vlammen uit de buurt, rook niet. Brandgevaar.

Dit apparaat mag niet met het huishoudelijk afval worden weggegooid. Lever het apparaat, de accessoires en de verpakking in bij een milieuvriendelijk recyclingcentrum. 4 UITLEG VAN DE SYMBOLEN WAARSCHUWING Lees de gebruiksaanwijzing en de algemene veiligheidsvoorschriften zorgvuldig en neem ze in acht. Bewaar de gebruiksaanwijzing voor toekomstig gebruik. Bedoeld gebruik houdt ook in dat wordt voldaan aan de bedienings-, onderhouds- en servicevoorwaarden die door de fabrikant zijn gespecificeerd. WAARSCHUWING Houd afstand / houd derden uit de gevarenzone. Contact met de draaiende mesbalk kan leiden tot ernstig letsel. Gegooide voorwerpen kunnen ernstige verwondingen veroorzaken. Maai nooit als er mensen, vooral kinderen, of dieren in de buurt zijn. WAARSCHUWING Benzine is licht ontvlambaar en zeer explosief. Weglekkende benzine en olie op de hete motor is licht ontvlambaar.

Als de motor draait, moet de peilstok altijd stevig aangedraaid zijn. WAARSCHUWING Benzine is licht ontvlambaar en zeer explosief. Brand en explosies kunnen ernstige verwondingen en schade aan eigendommen veroorzaken. Roken en open vuur zijn verboden tijdens het tanken. WAARSCHUWING Pas op voor scherpe messen. Contact met de draaiende mesbalk kan leiden tot ernstig voetletsel. Start de motor alleen als u achter de maaier staat Zorg ervoor dat de voetjes niet onder de behuizing komen. WAARSCHUWING Pas op voor scherpe messen. Contact met de draaiende messenbalk kan leiden tot ernstig letsel aan handen en voeten. Wanneer de motor/het blad draait, moet u de veiligheidsafstand aanhouden die wordt gegeven door de lengte van de geleiderail. Zorg ervoor dat handen en voeten niet onder de behuizing komen. WAARSCHUWING Gegooide voorwerpen kunnen ernstige verwondingen veroorzaken.

Verwijder voor het maaien alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen uit het gazon, vooral uit gebieden die bedekt zijn met bladeren. Gebruik het apparaat nooit met beschadigde of ontbrekende beschermingen. Ontbrekende of beschadigde veiligheids- en beschermingsuitrusting brengt jouw veiligheid en die van anderen in gevaar. Controleer de bevestiging van de bladschroef voor het eerste gebruik en controleer de bladstang voor elke maaisessie op vastzitten, slijtage en beschadiging. Laat een versleten of beschadigd mes vervangen door een erkende werkplaats. Laat de mesbout aandraaien door een erkende werkplaats. Controleer voordat u de motor start of het gereedschap is verwijderd. LET OP Uitlaat en motor bereiken zeer hoge temperaturen tijdens gebruik. Verbrandingsgevaar.

Laat de machine minstens 15 minuten afkoelen voordat u onderhouds- en reinigingswerkzaamheden uitvoert. Gebruik het apparaat nooit met een beschadigde of ontbrekende afzuigkap.

NL 3 WAARSCHUWING Elektrische schokken kunnen ernstig letsel veroorzaken. Rijd nooit over kabels onder spanning terwijl het snijgereedschap is ingeschakeld. Controleer het gebied voor en tijdens het maaien op stroomvoerende kabels en verwijder deze indien mogelijk. Als een onder spanning staande kabel beschadigd is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. LET OP Als de bougiestekker niet is losgekoppeld tijdens werkzaamheden aan het apparaat, kan de motor starten en ernstig letsel veroorzaken. Schakel de motor uit, draai de bougiedop los en verwijder de contactsleutel, indien aanwezig, voordat u onderhouds- en reparatiewerkzaamheden uitvoert. Verwijder de bougiedop nooit terwijl de motor loopt. Gevaar: Elektrische schok. Raadpleeg de bedieningsinstructies voor de juiste reinigings- of onderhoudsinstructies.

Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante defecten. WAARSCHUWING Contact met de draaiende mesbalk kan leiden tot ernstig letsel aan handen en voeten. Gegooide voorwerpen kunnen ernstig letsel veroorzaken. Schakel de maaier uit en wacht tot het maaigereedschap tot stilstand is gekomen: - wanneer u buiten het gazon op paden of wegen rijdt; - voordat de maaihoogte wordt ingesteld; - voordat de graszak wordt verwijderd. Schakel ook de motor uit: - als de maaier moet worden opgetild of gekanteld, bijvoorbeeld voor transport; - als het apparaat korte tijd onbeheerd wordt achtergelaten; - voordat u gaat tanken. Alleen tanken bij een koude motor. LET OP Contact met de scherpe randen van de mesbalk en andere scherpe randen van het apparaat kan leiden tot letsel. Draag altijd beschermende handschoenen bij onderhouds- en schoonmaakwerkzaamheden.

LET OP Gevaar door geluid - Gehoorbescherming wordt aanbevolen bij langdurig gebruik. 5 BEOOGD GEBRUIK • Het apparaat is uitsluitend bedoeld voor het maaien van gras en gazons als onderdeel van tuin- en landschapsonderhoud ("Beoogd gebruik").

Elk ander gebruik geldt als oneigenlijk gebruik; de fabrikant is niet aansprakelijk voor daaruit voortvloeiende schade; alleen de gebruiker draagt het risico. Tot het gebruik volgens de voorschriften behoort ook het in acht nemen van de door de fabrikant voorgeschreven gebruiks-, onderhouds- en servicevoorwaarden. • Speciale voorzichtigheid is geboden bij gebruik in openbare ruimten, parken, sportfaciliteiten, op wegen en bij land- en bosbouwwerkzaamheden. • De maaier mag met name niet worden gebruikt voor het trimmen van struiken, heggen en heesters, voor het maaien van klimplanten of vegetatie op daken en in balkonbakken, voor het stofzuigen en/of wegblazen op trottoirs. • Het gebruik van accessoires en hulpstukken die niet door de fabrikant zijn goedgekeurd, is niet toegestaan. Het gebruik van dergelijke accessoires en hulpstukken maakt de CE-conformiteit en de garantie ongeldig.

Ongeoorloofde wijzigingen aan deze grasmaaier sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit. 6 ALGEMENE VEILIGHEIDSINSTRUCTIES VOOR DE HANDGELEIDE CIRKELMAAIER (BENZINE) Algemene veiligheidsinstructies Lees voor uw eigen veiligheid en om een goede werking te garanderen de gebruiksaanwijzing zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de machine. Bewaar de gebruiksaanwijzing voor toekomstig gebruik. • Vergeet niet dat de bediener of gebruiker van de machine verantwoordelijk is voor ongevallen waarbij andere personen of hun eigendommen betrokken zijn. • Deze gebruiksaanwijzing maakt deel uit van het apparaat en moet bij doorverkoop worden overhandigd aan de koper van het apparaat.

• Leg aan iedereen die met het apparaat moet werken uit wat de mogelijke gevaren zijn en hoe ongelukken kunnen worden voorkomen. Dit apparaat mag alleen worden gebruikt, onderhouden en gerepareerd door personen die ermee vertrouwd zijn en over de gevaren zijn geïnformeerd. De relevante voorschriften ter voorkoming van ongevallen en andere algemeen erkende veiligheids- en gezondheidsvoorschriften moeten in acht worden genomen. • Dit apparaat is niet bedoeld voor gebruik door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en/of kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. Deze toezichthouder moet vooraf beslissen of de persoon met beperkte fysieke, sensorische of mentale capaciteiten geschikt is voor deze activiteit.

Maai nooit als er mensen, vooral kinderen, of dieren in de buurt zijn. • Berg uw apparaat veilig op. Ongebruikte apparaten moeten worden opgeborgen in een droge, afgesloten ruimte buiten het bereik van kinderen. • Veiligheids- en beschermingsvoorzieningen op de machine mogen niet gemanipuleerd of gedeactiveerd worden. • De kabelgeleiding mag niet worden gemanipuleerd, bijv. door kabelklemmen te verwijderen of extra kabelbinders aan te brengen. De kabels moeten zo tegen de buitenkant van de staander liggen dat ze niet geplet of overgerekt worden wanneer de staander wordt ingeklapt. Een beschadigde kabel kan leiden tot een technisch defect aan het apparaat. Voorbereidende maatregelen • Draag tijdens het maaien altijd stevig, dicht, antislipschoeisel of veiligheidsschoenen en een lange broek. Draag geen losse kleding of kleding met afhangende touwtjes of riemen.

Voor en tijdens het maaien moet u het gebied waar het apparaat wordt gebruikt volledig inspecteren en alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen die vast kunnen komen te zitten verwijderen. Controleer het gebied voor en tijdens het maaien op stroomvoerende kabels en verwijder deze indien mogelijk. Rijd nooit over kabels onder spanning terwijl het snijgereedschap is ingeschakeld. Gevaar: elektrische schok. Als een onder spanning staande kabel beschadigd is, schakel het apparaat dan uit en trek de stekker uit het stopcontact Als u ook een robotmaaier gebruikt voor gazononderhoud, moeten de volgende veiligheidsinstructies in acht worden genomen met betrekking tot het werkgebied van de robotmaaier: – Controleer altijd het gebied van de grensdraad voordat u deze gebieden bewerkt (maaien, verticuteren, enz. ).

– Als de kabels in de grond zijn gelegd, moeten ze worden gecontroleerd, er mogen geen kabels zichtbaar zijn en er moet speciale zorg worden besteed aan het laadstation. – Als de grensdraden boven de grond worden gelegd, moeten ze direct over de grond worden gespannen en niet slap in het gras liggen. De kabels moeten goed worden vastgezet met grenspinnen, zie de gebruiksaanwijzing. – de omtreknagels mogen niet uitsteken, anders moeten de nagels naar beneden worden gedrukt. – Verwijder rondslingerende kabelresten voordat je gaat maaien. In de hierboven beschreven omstandigheden bestaat het risico dat de kabel naar binnen wordt getrokken en door het uitrustingsstuk wordt opgerold, wat tot ernstig letsel kan leiden. • Hangende takken en soortgelijke obstakels kunnen de gebruiker verwonden of het maaien hinderen.

– Bewaar benzine alleen in een goedgekeurde verpakking en buiten het bereik van kinderen. – Vul de tank niet in het voertuig, op een laadvloer of op een aanhanger met plastic bekleding. Plaats de tank niet in de buurt van het voertuig en plaats deze altijd op de grond voordat u de tank met brandstof vult. – Tank alleen buiten en bij een koude motor. Roken en open vuur zijn verboden tijdens het tanken. – Tank door brandstof aangedreven apparatuur op een laadperron of aanhangwagen niet bij de benzinepomp, maar tank bij met een draagbare brandstoftank. – Vul de tank met benzine voordat u de motor start. – Open de tankdop niet en vul geen benzine bij als de motor draait of als de machine heet is. – Probeer de motor niet te starten als er benzine is overgelopen. Verwijder het apparaat uit het met benzine vervuilde gebied en veeg de gemorste brandstof van de motor.

NL 4 – Om veiligheidsredenen moeten de benzinetank en de benzinekan weer zorgvuldig worden afgesloten. – Bij beschadiging moeten de benzinetank en de tankdop worden vervangen. • Controleer voor gebruik altijd visueel of het snijgereedschap, de bevestigingsschroeven en de hele snijeenheid versleten of beschadigd zijn. Om onbalans te voorkomen, moeten versleten of beschadigde messen en bevestigingsschroeven door een erkende werkplaats worden vervangen. • De toestand van de pictogrammen moet bij elk gebruik worden gecontroleerd. Versleten of beschadigde pictogrammen moeten worden vervangen. Omgaan met • Het apparaat mag niet worden gebruikt in een explosiegevaarlijke omgeving. • De verbrandingsmotor mag niet worden gebruikt in gesloten ruimtes waar zich gevaarlijke uitlaatgassen kunnen ophopen. Gevaar voor vergiftiging.

• Dragers van pacemakers mogen geen stroomvoerende motoronderdelen aanraken wanneer de motor draait. • Let op. Laat het apparaat niet werken voor de aanzuigopeningen van ruimteventilatiesystemen. • Maai niet bij slecht weer als er kans is op blikseminslag. • Verwijder de bougiestekker nooit terwijl de motor draait. Gevaar: elektrische schok. • Verwijder de bougiestekker alleen als de motor is afgekoeld. Verbrandingsgevaar. • Draag geen hoofdtelefoon om naar de radio of muziek te luisteren. Veiligheid tijdens onderhoud en gebruik van de machine vereist volledige aandacht. • Maai alleen bij daglicht of goede verlichting. Bedien de machine stapvoets. • Pas de rijsnelheid aan de persoon en het terrein aan. Voer de snelheid langzaam op tot je de geschikte rijsnelheid hebt bereikt, schakel de aandrijving indien nodig uit.

• Wees vooral voorzichtig wanneer blinde hoeken, struiken, bomen of andere obstakels het zicht kunnen belemmeren. • Rijd niet te dicht bij kuilen, greppels en taluds. De machine kan plotseling omrollen als een wiel over de rand van een greppel of talud rijdt of als een rand plotseling meegeeft.

• Wees voorzichtig bij het maaien onder speeltoestellen (bijv. schommels). Het apparaat kan in een onveilige positie terechtkomen. Er bestaat een risico op letsel. • Bedien het apparaat niet als u ziek, moe of onder invloed van alcohol, medicijnen of drugs bent. • Gebruik het apparaat indien mogelijk niet op nat gras. Er bestaat gevaar voor uitglijden. • Zorg altijd voor een goede, stevige ondergrond op hellingen. Maai dwars op de helling, nooit omhoog of omlaag. Wees vooral voorzichtig bij het veranderen van richting op een helling. • Maai niet op te steile hellingen. Maaien op hellingen is inherent gevaarlijk. Uw grasmaaier is zo krachtig dat hij nog kan maaien op hellingen met een helling tot 48% (26° helling). Om veiligheidsredenen raden wij u echter sterk af om dit theoretische vermogen te benutten. Zorg er altijd voor dat u stevig staat.

Handgeleide grasmaaiers mogen nooit gebruikt worden op hellingen van meer dan 26% (15° helling). Het risico bestaat dat u uw stabiliteit verliest. • Wees vooral voorzichtig als u het apparaat draait of naar u toe trekt. • Er is een risico op struikelen wanneer u achteruit loopt met de machine. Vermijd achteruit lopen. Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en altijd uw evenwicht bewaart. • Houd de veiligheidsafstand aan die wordt gegeven door de lengte van de geleiderail. • Om te voorkomen dat het toestel wegglijdt tijdens het dragen, moet het altijd worden vastgehouden aan de daarvoor bestemde grijpvoorzieningen (draagbeugel, behuizing, uiteinden van de ligger of dwarsbalk van het onderste deel van de geleidingsligger). Houd de uitwerpklep niet vast. • Let op het gewicht van het apparaat voordat u het optilt of draagt (zie hoofdstuk "Technische gegevens ").

• Gebruik de machine nooit met beschadigde of ontbrekende veiligheids- en beschermingsuitrusting. • Ontbrekende of beschadigde veiligheids- en beschermingsuitrusting brengt jouw veiligheid en die van anderen in gevaar. veiligheidsinrichtingen (zie hoofdstuk "Beschrijving van de onderdelen "): – Beugel voor veiligheidsschakelaar Bladaanslag (1) De grasmaaier is uitgerust met een messtopmechanisme. Tijdens het gebruik en in geval van gevaar wordt de messenbalk gestopt door de mesaanslaghendel los te laten. De maaibalk moet binnen 3 seconden tot stilstand komen. Na het losmaken moet de beugel altijd terugveren in de positie die wordt getoond in de afbeelding "Beschrijving van de onderdelen ". Als dit niet het geval is, is onmiddellijke inspectie door een erkende werkplaats vereist. Risico op letsel.

Als de looptijd van het mes langer is, stop dan met het gebruik van het apparaat en breng het naar een erkende werkplaats. De aanlooptijd meten Wanneer de maaier wordt ingeschakeld, draait het blad en is er een windgeruis hoorbaar. De aanlooptijd komt overeen met de duur van het windgeruis nadat de bladstaaf is gestopt; deze kan worden gemeten met een stopwatch. In geen geval mag de functie van de veiligheidsschakelhendel worden overbrugd. Controleer of de veiligheidshendel goed werkt. Als dit niet het geval is, laat het dan repareren door een erkende garage. Om ervoor te zorgen dat de beveiliging goed werkt, moeten de schakelaarbeugel, de schakelaarbehuizing met bowdenkabel en de mesrem regelmatig en ten minste eenmaal per maaiseizoen door een erkende werkplaats worden gecontroleerd.

beveiligingen (zie hoofdstuk "Beschrijving van de onderdelen "): – Behuizing, grasvangzak (17), uitwerpklep (16) Deze beschermers beschermen tegen verwondingen door voorwerpen die omhoog worden gegooid. Het apparaat mag niet worden gebruikt met een beschadigde behuizing of zonder een goed bevestigde graszak of uitwerpklep aan de behuizing.

– Huisvesting Deze beveiliging beschermt tegen letsel door contact met de roterende maaibalk. Het apparaat mag niet worden gebruikt met een beschadigde behuizing. Zorg ervoor dat handen en voeten niet onder de behuizing komen. – Riemaandrijvingsdeksels (14), motordeksels (8) Deze afschermingen beschermen tegen verwondingen door bewegende onderdelen. Het apparaat mag niet worden gebruikt met beschadigde afdekkingen of zonder goed bevestigde afdekkingen. – Uitlaatbeschermrooster (13) De motor/uitlaat wordt erg heet. Het beschermrooster beschermt tegen brandwonden. Gebruik het apparaat niet zonder een beschermend uitlaatrooster. – Isolatie-elementen (bowdenkabelscheiding (5), isolatieschalen (4)) Deze beveiligingen bieden extra bescherming tegen letsel door elektrische schokken. Het apparaat mag niet worden gebruikt met beschadigde isolatie-elementen.

Zorg ervoor dat uw handen zich tijdens het gebruik alleen op de daarvoor bestemde plaatsen bevinden (bovenste deel van het stuur). • De beveiligingen mogen niet worden gewijzigd. • Verander de basisinstelling van de motor niet en verhoog het toerental niet. • Schakel de aandrijving, indien aanwezig, niet in tijdens het startproces. Zorg er tijdens de inbedrijfstelling voor dat de voeten zich op een veilige afstand van het snijgereedschap bevinden. Bij het inschakelen van de maaier mag de machine niet omhoog worden gekanteld, maar moet deze, indien nodig, worden gekanteld door het duwstangetje omlaag te drukken, zodat het maaigereedschap in de richting van de gebruiker af wijst, maar slechts zo ver als absoluut noodzakelijk is. Beide handen moeten zich op het bovenste deel van de duwboom bevinden voordat het apparaat weer op de grond staat.

Zet de maaier niet aan als er mensen of dieren voor de maaier staan. Bij apparaten met zij-uitworp mag u de maaier niet inschakelen als u voor de uitwerptrechter staat of als er zich andere mensen of dieren in het uitwerpgebied bevinden.

Plaats uw handen of voeten nooit in de buurt van of onder draaiende onderdelen. Zorg ervoor dat handen en voeten niet onder de behuizing komen. Blijf bij apparaten met zij-uitworp altijd uit de buurt van de uitblaasopening. Schakel de motor uit, verwijder de bougiestekker, controleer of alle bewegende delen volledig stilstaan en verwijder de contactsleutel, indien aanwezig: – wanneer de machine wordt verlaten; – voordat u de machine controleert, schoonmaakt of eraan werkt; – voor het losmaken van verstoppingen of het verhelpen van verstoppingen in het afvoerkanaal; – als er een vreemd voorwerp is geraakt; – als het apparaat abnormaal begint te trillen. • Als een vreemd voorwerp is geraakt en als de machine is geblokkeerd, door het raken van een obstakel, moet een erkende werkplaats controleren of onderdelen van het apparaat zijn beschadigd of vervormd.

Laat noodzakelijke reparaties altijd uitvoeren door een erkende werkplaats. • Als de machine abnormaal begint te trillen of ongewone geluiden maakt, moet deze onmiddellijk door een erkende werkplaats worden gecontroleerd. Sterke trillingen op je handen kunnen schade aan je gezondheid veroorzaken. Neem bij sterke trillingen onmiddellijk contact op met een erkende werkplaats. • WAARSCHUWING.

NL 5 De geluidsniveaus en trillingen die in deze gebruiksaanwijzing worden genoemd, zijn de maximale waarden die tijdens het gebruik van de machine kunnen optreden. Het gebruik van ongebalanceerd snijgereedschap, een te hoge verplaatsingssnelheid en onvoldoende onderhoud hebben een aanzienlijke invloed op geluidsemissies en trillingen. Daarom moeten er preventieve maatregelen worden genomen om mogelijke schade door hoge geluids- of trillingsniveaus te voorkomen. Zorg ervoor dat de machine goed wordt onderhouden, draag gehoorbescherming en neem pauzes tijdens het werk. Neem de onderhoudswerkzaamheden in deze gebruiksaanwijzing in acht en laat het apparaat regelmatig controleren en onderhouden door een erkende werkplaats.

Schakel de maaier uit door de hendel voor de mesaanslag los te laten en zorg ervoor dat het maaigereedschap stilstaat: - wanneer u buiten het gazon op paden of wegen rijdt; - voordat de maaihoogte wordt ingesteld; - voordat de graszak wordt verwijderd. Schakel de motor uit: - als de maaier moet worden opgetild of gekanteld, bijvoorbeeld voor transport; - als het apparaat korte tijd onbeheerd wordt achtergelaten; - voordat u gaat tanken. Alleen tanken bij een koude motor. • Als de motor een benzineklep heeft, moet deze na het maaien worden gesloten. Onderhoud en opslag • Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante defecten. • Zorg ervoor dat alle schroefverbindingen stevig vastzitten en dat het apparaat veilig werkt. De uitwerpklep mag alleen worden geopend en de grasvangzak mag alleen worden verwijderd als de maaier is uitgeschakeld.

Bewaar het apparaat nooit met benzine in de tank in een gebouw waar benzinedampen in contact kunnen komen met open vuur of vonken of kunnen ontbranden. De uitlaat en de motor bereiken zeer hoge temperaturen tijdens het gebruik. Laat de machine minstens 15 minuten afkoelen voordat u onderhouds- en reinigingswerkzaamheden uitvoert.

• Houd de motor, de geluiddemper (uitlaat) en de brandstoftank vrij van gras, bladeren of lekkende olie (vet) om brandgevaar te voorkomen. Zorg ervoor dat er geen olie of benzine ontsnapt wanneer u het apparaat kantelt of op zijn kant legt. Brandgevaar. Laat de motor afkoelen voordat u de machine binnen parkeert. Bewaar het apparaat niet in de buurt van open vuur of vuurbronnen zoals boilers of verwarmingstoestellen. Controleer de grasvanger voor elke maaibeurt op slijtage of verlies van functionaliteit. Controleer voor elke maaisessie of het mes goed vastzit en in goede staat is. De mesbevestigingsschroef moet altijd door een erkende werkplaats worden aangedraaid. Als de bladschroef te strak of te los wordt aangedraaid, kunnen de meskoppeling en de messtang beschadigd raken of losraken, wat kan leiden tot ernstig letsel. Een versleten of beschadigd blad moet altijd worden vervangen.

Het vervangen, naslijpen en balanceren van het blad moet worden uitgevoerd door een erkende werkplaats. Een verkeerd gemonteerde meskoppeling kan ervoor zorgen dat de messtang losraakt, wat kan leiden tot ernstig letsel. Een onjuist geslepen en ongebalanceerd mes kan sterke trillingen veroorzaken en de grasmaaier beschadigen. • Vervang versleten of beschadigde onderdelen om veiligheidsredenen. Draag altijd beschermende handschoenen bij onderhouds- en schoonmaakwerkzaamheden. • Er moet geschikte beschermende uitrusting (bijv. geschikte beschermende handschoenen) worden gedragen bij het hanteren van bedrijfsmaterialen zoals motorolie en brandstof. De gegevensbladen van de gebruikte materialen moeten in acht worden genomen. Onderhouds- en reinigingswerkzaamheden mogen alleen worden uitgevoerd op een vlakke ondergrond met uitgeschakelde motor en verwijderde bougiedop.

• Verwijder de bougiestekker alleen als de motor is afgekoeld. Verbrandingsgevaar. • Zorg ervoor dat de bougiestekker goed vastzit. Gevaar: Elektrische schok. • Als de tank moet worden geleegd, moet dit buiten gebeuren en met een koude motor. Zorg ervoor dat er geen brandstof wordt gemorst. Om garantie- en veiligheidsredenen mogen alleen originele reserveonderdelen worden gebruikt. Niet-gelijkwaardige reserveonderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen.

Als er, tegen de verwachting in, een onderdeel ontbreekt, neem dan contact op met uw vakhandelaar. LET OP Verwijder altijd de bougiedop voordat u het stuur en de starterkoordhouder monteert en wanneer u het stuur uitklapt. Duw na montage de bougiedop er weer op voordat u de motor start. Breng de geleiderail omhoog (Afbeelding A1 + C1 + E1 ) BELANGRIJK Zorg er bij het optillen van het bovenste deel van de geleiderail voor dat de bowdenkabels niet bekneld raken. BELANGRIJK Zorg ervoor dat de kabels bij het in- en uitklappen van de geleiderails niet worden afgekneld, geplet, verdraaid of overbelast. Leid de kabels altijd aan de buitenkant van de railaansluiting.

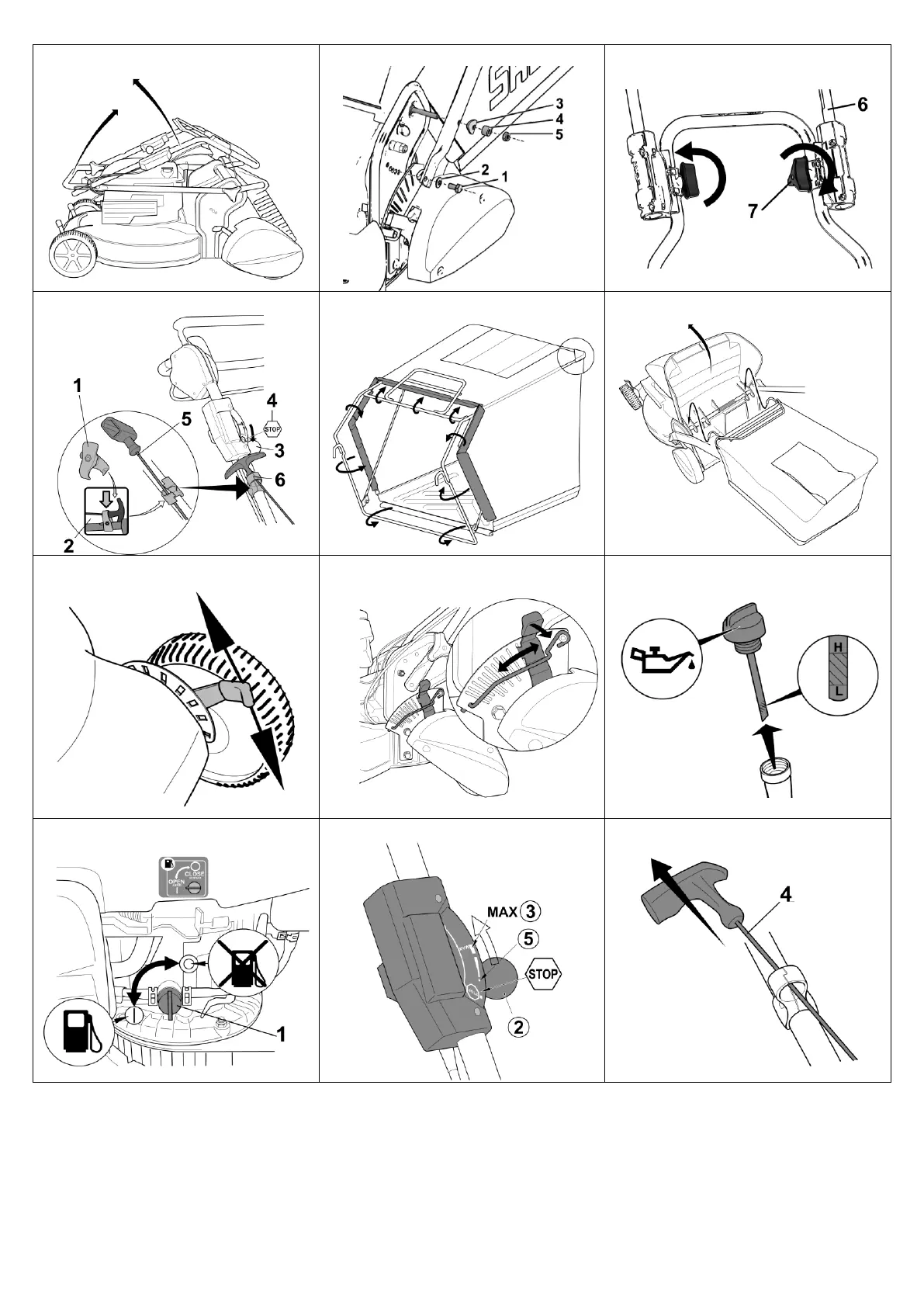

Een beschadigde kabel kan leiden tot een technisch defect aan het apparaat. Trek de Z-vormig gevouwen geleiderail in de volgende volgorde naar boven uit elkaar: – Draai eerst het onderste deel van de geleiderail A1 naar achteren totdat het gat aan het uiteinde van de rail samenvalt met een van de twee gaten in de railaansluiting. – Steek de twee M8x30 zeskantbouten (1) (uit de gereedschapstas) met de borgringen (2) van buitenaf door de rail en de railverbinding en schroef ze vast C1.

NL 6 Er kunnen twee verschillende railhoogtes worden ingesteld. Opmerking Let er bij het inklappen van het onderste deel van de geleiderail op dat de bowdenkabels niet kantelen. – Schuif eerst een bolle sluitring (3) en een afstandsbus (4) op de twee bovenste bouten voor bevestiging en schroef ze aan elkaar met een zeskantmoer (5) C1 (uit de gereedschapstas). – Til nu het bovenste deel van de geleiderail (6) op. Wanneer het bovenste deel en het onderste deel waterpas staan, de handgreepmoeren (7) stevig met de hand aandraaien E1. LET OP Bij het bedienen van de hoogteverstelling van de stijl kan het losdraaien van de zeskantmoeren (5) C1 (alleen los genoeg draaien om de stijl vrij te laten bewegen) en de bevestigingsschroeven (1) C1 tussen het onderste deel van de stijl en de stijlverbinding ervoor zorgen dat de stijl onbedoeld omdraait.

Er kunnen ook knelpunten ontstaan tussen het onderste deel van de rail en de railaansluiting/-behuizing. Er bestaat verwondingsgevaar. Montage van het profiel (Figuur L1 ) – Haal de starterkoordhouder (1) uit de gereedschapstas. – Draai de moer los totdat de twee helften over de stang kunnen worden geschoven. – Er zit een sticker (2) op het bovenprofiel voor het plaatsen van de starterkoordhouder. ATTENTIE Om veiligheidsredenen mag de starterkoordhouder alleen in de gespecificeerde positie worden gemonteerd. – Zet de bedieningshendel (3) in de "STOP" positie (4), trek het starterkoord (5) uit en steek het in de starterkoordhouder. – Voeg de twee helften samen (6) en draai de moer weer vast. Dit voorkomt dat het starttouw eruit springt. De starterkoordhouder moet zo gemonteerd/uitgelijnd worden dat het starterkoord vrij kan bewegen en niet langs andere onderdelen schuurt.

Bevestig de graszak aan de maaier (Figuur R1 + S1 ) – Plaats het frame van de vangzak in het vangdoek met de beugel eerst. Zorg ervoor dat de beschermhoeken van het vangdoek zich om de achterste hoeken van het frame van de vangzak wikkelen.

Lijn de bovenste naden van het vangdoek uit met de beugel. – Druk de bevestigingsprofielen op het voorframe van het opvangzakframe R1. – Open de uitwerpklep van de maaier naar boven. – Til de graszak op aan de draagbeugel en bevestig de graszak aan de bovenkant van de maaierbehuizing met behulp van de twee zijhaken S1. – Vouw de uitwerpklep op de graszak. Snijhoogte instellen (Figuur I ) Veiligheidsaanwijzing. Verklaring van symbolen zie tabel op pagina 2 LET OP Bij het afstellen van de maaihoogte, vooral bij de achteras, bestaat het risico dat vingers bekneld raken. Voorwielen – Trek de hendel op elk wiel naar het wiel toe en zet hem weer vast in de gewenste positie nadat je hem zijwaarts hebt verplaatst. – Beide hendels moeten in dezelfde stand staan. Achteras – De maaihoogte wordt ingesteld aan de linkerkant van de maaier.

– Trek de hendel uit de vergrendeling en zet hem weer vast in de gewenste positie nadat je hem zijwaarts hebt bewogen. OPMERKING De maaihoogtes, die worden geselecteerd door de hendel in de kortere sleuven te zetten, komen overeen met de maaihoogte-instellingen aan de voorkant. Extra hoogtes kunnen worden ingesteld in de langere sleuven op de achteras. Het is voordelig om een iets hogere maaihoogte in te stellen op de achteras. Deze instelling optimaliseert de luchtstroom tijdens het uitwerpen en zorgt voor een beter snijpatroon. Begin met een hogere instelling en pas deze indien nodig naar beneden aan om te voorkomen dat het gazon te laag wordt gemaaid. BELANGRIJK Maaien op de laagste maaihoogte mag alleen worden uitgevoerd op vlakke en vlakke gazons. Houd er rekening mee dat de lagere maaihoogte-instellingen alleen mogen worden gebruikt in optimale omstandigheden.

Als je de maaihoogte te laag instelt, kan de graszode beschadigd en mogelijk zelfs vernietigd worden. Naast de maaihoogte is ook de rijsnelheid van invloed op het maaibeeld en het vangresultaat.

Pas de maaihoogte en de rijsnelheid aan de hoogte van het te maaien gras aan. 9 VOOR DE EERSTE INGEBRUIKNAME Veiligheidsaanwijzing. Verklaring van symbolen zie tabel op pagina 2 Controleer of alle schroefverbindingen en de bougiestekker vastzitten. Draai de schroeven vast als dat nodig is. Vooral de bevestiging van de messenbalk moet worden gecontroleerd (zie hoofdstuk "Onderhoud van de maaibalk "). De mesbevestigingsschroef moet altijd door een erkende werkplaats worden vastgedraaid. Als de bladschroef te strak of te los wordt aangedraaid, kunnen de meskoppeling en de messtang beschadigd raken of losraken, wat kan leiden tot ernstig letsel. De grasmaaier is uitgerust met een messtopmechanisme. Controleer voordat u de machine voor het eerst start of de veiligheidsschakelstang van de bladaanslag goed werkt.

Als de schakelhendel wordt losgelaten, moet de messenbalk binnen drie seconden tot stilstand komen. Na het losmaken moet de beugel altijd terugveren in de positie die wordt getoond in de afbeelding "Beschrijving van de onderdelen ". Als dit niet het geval is, is onmiddellijke inspectie door een erkende werkplaats vereist. Risico op letsel. Als de looptijd van het mes langer is, stop dan met het gebruik van het apparaat en breng het naar een erkende werkplaats. De aanlooptijd meten Wanneer de maaier wordt ingeschakeld, draait het blad en is er een windgeruis hoorbaar. De aanlooptijd komt overeen met de duur van het windgeruis nadat de bladstaaf stopt; deze kan worden gemeten met een stopwatch. Veiligheids- en beschermingsvoorzieningen op de machine mogen niet gemanipuleerd of gedeactiveerd worden. Zorg ervoor dat alle beschermingen goed gemonteerd en niet beschadigd zijn.

Vullen met olie (Figuur Y1 ) Veiligheidsaanwijzing. Verklaring van symbolen zie tabel op pagina 2 BELANGRIJK Voorkom schade. De motor wordt zonder olie geleverd. Hij moet met olie worden gevuld voordat hij voor de eerste keer wordt gestart.

Voordat u de motor voor de eerste keer start, vult u de motorolie (voor hoeveelheid en kwaliteit, zie hoofdstuk "Technische gegevens ") in deze opening met behulp van een trechter nadat u de oliepeilstok hebt losgeschroefd. – Parkeer de maaier op een vlakke ondergrond. – Vul de olie langzaam bij via de vulopening. Vul niet te veel olie bij. Wacht na het vullen ongeveer een minuut en controleer dan het oliepeil. Plaats de peilstok en draai deze vast. – Oliepeil Verwijder de oliepeilstok. Veeg de peilstok af met een schone doek, plaats hem terug en draai hem vast. Trek de peilstok er vervolgens weer uit en lees het oliepeil af. De olie moet tussen de markeringen "L" en "H" staan. Vul indien nodig olie bij. Het oliepeil mag echter niet hoger staan dan de maximummarkering "H" op de peilstok. Teveel vullen beschadigt de motor. Plaats de oliepeilstok terug en draai deze vast.

– Verwijder na het vullen het etiket "NO OIL" van de bovenkant van de motor. Vullen met brandstof Veiligheidsaanwijzing. Verklaring van symbolen zie tabel op pagina 2 – Gebruik alleen verse en schone loodvrije standaardbenzine als tankvulling. Gebruik nooit alkylaatbenzine. Brandstof met maximaal 10% ethanol of 15% MTBE is toegestaan. Gebruik nooit benzine met een ethanolgehalte van meer dan 10% of een MTBE-gehalte van meer dan 15%, omdat dit schade aan de motor of het brandstofsysteem kan veroorzaken. – Brandstofkraan moet gesloten zijn A. – Draai de tankdop los. – Vul met brandstof met behulp van een trechter tot maximaal de onderkant van de vulopening. – Plaats de tankdop terug en schroef hem vast. 10 DE MOTOR STARTEN (FIGUUR A + C + E ) Veiligheidsaanwijzing. Verklaring van symbolen zie tabel op pagina 2 LET OP Pak de handgreep van het starttouw stevig vast bij het starten.

– Trek het starterkoord (4) langzaam uit totdat je weerstand voelt. Breng nu de hendel terug in zijn uitgangspositie en trek het dan snel uit E , - de motor begint te draaien, trek het touw langzaam terug. – In de stand "MAX" werkt de motor met het hoogste vermogen en de maximale snelheid die nodig is voor een zuivere zaagsnede (motorsnelheid = messnelheid). – Om de graszak te legen, kan de hendel (2) in stand (5) C worden gezet.

NL 7 11 DE MAAIER INSCHAKELEN (FIGUUR H3 ) Veiligheidsaanwijzing. Verklaring van symbolen zie tabel op pagina 2 Schakel de maaier alleen in als u achter de maaier staat. Plaats de maaier altijd op een vlakke ondergrond die niet begroeid is met hoog gras (te hoog gras verhindert het starten van de maaibalk en bemoeilijkt het starten). Bij het starten of aanzwengelen van de motor mag de machine niet naar boven gekanteld worden, maar moet ze indien nodig gekanteld worden door het zaagblad naar beneden te drukken, zodat het maaigereedschap in de richting van de gebruiker wijst, maar slechts zo ver als absoluut noodzakelijk is. Beide handen moeten op het bovenste deel van het stuur liggen voordat de machine weer op de grond staat. − Druk de beugel van de veiligheidsschakelaar (1) op het bovenste deel van het stuur en houd hem op zijn plaats.

− Duw de hendel (2) snel naar voren tot aan de aanslag en laat hem los. De hendel keert automatisch terug naar de uitgangspositie. BELANGRIJK Langzaam inschakelen van de maaier leidt tot overmatige slijtage van de rem- en koppelingsvoeringen en tot oververhitting van het gehele remkoppelingssysteem. Voor een goede werking van het startsysteem moet de maaier in de hierboven beschreven volgorde worden gestart. 12 DE MAAIER UITSCHAKELEN (FIGUUR I3 ) – Maak de beugel van de messtop-veiligheidsschakelaar snel los. BELANGRIJK Op het moment dat de veiligheidsschakelaarbeugel wordt losgelaten, klapt deze door veerkracht terug in zijn uitgangspositie, wordt de bladrem geactiveerd en komt het blad binnen drie seconden tot stilstand. 13 MOTOR UITSCHAKELEN (FIGUUR I3 + G3 + A ) – Laat de veiligheidsschakelaar voor de messtop snel los I3. – Zet de bedieningshendel in de stand "STOP" G3.

ATTENTIE Controleer voor elke maaisessie of de schakelaarbeugel van de messtopbeveiliging en de schakelaarbeugel van de aandrijving correct functioneren: – Wanneer de hendel van de veiligheidsschakelaar wordt losgelaten, moeten de motor en de maaibalk binnen drie seconden stoppen. – Wanneer de schakelhendel van de rijaandrijving wordt losgelaten, moet de machine onmiddellijk tot stilstand komen. Ga anders naar de dichtstbijzijnde erkende werkplaats. 15 TRACTIEAANDRIJVING De achterwielaandrijving bedienen (Figuur G ) De achterwielaandrijving wordt in- en uitgeschakeld via de schakelhendel (1) op de bovenste geleiderail (2) wanneer de motor draait: – De schakelhendel van de aandrijving vastdraaien en vasthouden = de maaier beweegt. – Laat de schakelhendel van de aandrijving los = de maaier stopt (0-stand).

Snelheidsinstelling (Figuur H ) BELANGRIJK Het toerental mag alleen worden aangepast als de motor draait om schade te voorkomen. OPMERKING Maaien met een te hoge snelheid leidt tot een slecht maaibeeld of vangresultaat. Pas de snelheid altijd aan de omstandigheden aan. Voor langere stukken gras moet een lagere rijsnelheid worden gekozen. De rijsnelheid wordt ingesteld met de draaigreep aan de linkerkant. – Om de snelheid in te stellen, draait u de hendel in de betreffende richting om de gewenste rijsnelheid in te stellen. De pijl op de draaigreep geeft de rijsnelheid aan. – Haas" positie = snel (max. snelheid). – Schildpad" positie = langzaam (min. snelheid). 16 GRASVANGER Werking met graszak Veiligheidsaanwijzing. Verklaring van symbolen zie tabel op pagina 2 WAARSCHUWING Als je met een graszak werkt, moet deze volledig gemonteerd zijn en in perfecte technische staat verkeren.
