NEO Tools 04-616 Handleiding

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN SPECIALE BEPALINGEN VOOR EEN VEILIG GEBRUIK VAN DE ACCUBOORMACHINE • Draag gehoorbescherming en een veiligheidsbril wanneer u de boormachine bedient. Blootstelling aan lawaai kan gehoorverlies veroorzaken. Metaalvijlsel en andere rondvliegende deeltjes kunnen blijvend oogletsel veroorzaken. • Houd het gereedschap bij de geïsoleerde oppervlakken van de handgreep vast wanneer u werkzaamheden uitvoert waarbij het gereedschap op verborgen elektrische draden zou kunnen stuiten. Contact met het netsnoer kan spanning overbrengen op de metalen onderdelen van het gereedschap, wat een elektrische schok tot gevolg kan hebben. AANVULLENDE REGELS VOOR VEILIG BOORGEBRUIK • Gebruik alleen de aanbevolen batterijen en opladers. Batterijen en laders mogen niet voor andere doeleinden worden gebruikt.

• Verander de draairichting van de spindel van het gereedschap niet terwijl het draait. Doet u dit niet, dan kan de boor/freesmachine beschadigd raken. • Gebruik een zachte, droge doek om de boor/freesmachine te reinigen. Gebruik nooit een reinigingsmiddel of alcohol. • Repareer een defect apparaat niet.

Reparaties mogen alleen door de fabrikant of een erkend servicecentrum worden uitgevoerd. JUISTE OMGANG MET EN GEBRUIK VAN BATTERIJEN • Het opladen van de batterij moet onder controle van de gebruiker staan. • Vermijd het opladen van de batterij bij temperaturen onder 0oC. • Laad de batterijen alleen op met de door de fabrikant aanbevolen lader. Het gebruik van een lader die ontworpen is om een ander type batterij op te laden brengt brandgevaar met zich mee. • Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die kortsluiting kunnen veroorzaken in de batterijaansluitingen. Kortsluiting kan brandwonden of brand veroorzaken. Bij beschadiging en/of verkeerd gebruik van de batterij kunnen gassen vrijkomen.

71 • Veeg de vloeistof voorzichtig af met een doek. Vermijd contact van de vloeistof met de huid of de ogen. • als de vloeistof in contact komt met de huid, moet het betreffende lichaamsdeel onmiddellijk worden gewassen met veel schoon water, of de vloeistof neutraliseren met een mild zuur zoals citroensap of azijn. • indien de vloeistof in de ogen komt, deze onmiddellijk spoelen met veel schoon water gedurende ten minste 10 minuten en een arts raadplegen. • Gebruik geen beschadigde of gewijzigde batterijen. Beschadigde of gewijzigde batterijen kunnen zich onvoorspelbaar gedragen en leiden tot brand, explosie of verwondingen. De batterij mag niet worden blootgesteld aan vocht of water. • Houd de batterij altijd uit de buurt van een warmtebron.

Laat hem niet gedurende langere tijd in een omgeving met hoge temperaturen staan (in direct zonlicht, bij radiatoren of ergens waar de temperatuur hoger is dan 50°C). • Stel de batterij niet bloot aan vuur of te hoge temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken. OPMERKING: Een temperatuur van 130°C kan worden gespecificeerd als 265°F. Alle laadinstructies moeten worden opgevolgd en de batterij mag niet worden geladen bij een temperatuur buiten het bereik dat is aangegeven in de nominale tabel in de gebruiksaanwijzing. Verkeerd opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het brandgevaar vergroten. ACCU REPARATIE: • Beschadigde batterijen mogen niet worden gerepareerd. Reparaties aan de accu zijn alleen toegestaan door de fabrikant of een erkend servicecentrum.

• De gebruikte batterij moet naar een centrum voor de verwijdering van dit soort gevaarlijk afval worden gebracht. VEILIGHEIDSINSTRUCTIES VOOR DE LADER • De lader mag niet worden blootgesteld aan vocht of water. Het binnendringen van water in de lader verhoogt het risico op schokken. De lader mag alleen binnenshuis in droge ruimten worden gebruikt.

• Haal de stekker van de lader uit het stopcontact voordat u onderhoud of reiniging uitvoert. • Gebruik de lader niet op een brandbare ondergrond (bijv. papier, textiel) of in de nabijheid van brandbare stoffen. Door de temperatuurstijging van de lader tijdens het laadproces bestaat er brandgevaar. • Controleer telkens voor gebruik de toestand van de lader, de kabel en de stekker. Als er schade wordt geconstateerd - de lader niet gebruiken. Probeer de lader niet te demonteren. Laat alle reparaties over aan een erkende servicewerkplaats. Onjuiste installatie van de lader kan leiden tot gevaar voor elektrische schokken of brand.

• Kinderen en personen met een fysieke, emotionele of mentale beperking, evenals andere personen met onvoldoende ervaring of kennis om de lader met alle veiligheidsmaatregelen te bedienen, mogen de lader niet bedienen zonder toezicht van een verantwoordelijk persoon. Anders bestaat het gevaar dat het apparaat verkeerd wordt gebruikt, met letsel tot gevolg. Als de lader niet wordt gebruikt, moet hij van het lichtnet worden losgekoppeld. Alle laadinstructies moeten worden opgevolgd en de batterij mag niet worden geladen bij een temperatuur buiten het bereik dat is aangegeven in de nominale tabel in de gebruiksaanwijzing. Verkeerd opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het brandgevaar vergroten. CHARGER REPARATIE • Een defecte lader mag niet worden gerepareerd.

Reparaties aan de lader zijn alleen toegestaan door de fabrikant of een erkend servicecentrum. De gebruikte lader moet naar een afvalverwerkingscentrum voor dit soort afval worden gebracht. ATTENTIE: Het apparaat is ontworpen voor gebruik binnenshuis. Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en aanvullende beschermingsmaatregelen, blijft er tijdens het werk altijd een restrisico op letsel bestaan.

Li-Ion batterijen kunnen lekken, in brand vliegen of exploderen als ze worden verhit tot hoge temperaturen of worden kortgesloten. Bewaar ze niet in de auto tijdens warme en zonnige dagen. Open de accu niet. Li-Ion batterijen bevatten elektronische veiligheidsvoorzieningen die bij beschadiging de batterij in brand kunnen steken of kunnen exploderen. Verklaring van de gebruikte pictogrammen 1. Lees de gebruiksaanwijzing en neem de daarin opgenomen waarschuwingen en veiligheidsvoorschriften in acht. 2. Draag een veiligheidsbril en gehoorbescherming. 3. Houd kinderen uit de buurt van het apparaat. 4. Beschermen tegen regen. 5. Gebruik binnenshuis, beschermd tegen water en vocht. 6. Recycling. 7. Tweede beschermingsklasse. 8. Selectieve inzameling. 9. Gooi de cellen niet in het vuur. 10. die een risico vormen voor het aquatisch milieu. 11. Niet warmer laten worden dan 50°C.

INSTALLATIE/INSTELLING VOORBEREIDING OP HET WERK VERWIJDEREN / PLAATSEN VAN DE BATTERIJ • Zet de draairichtingschakelaar (2) in de middenstand. • Druk op de batterijhouder (6) en schuif de batterij eruit. (5) • Plaats de opgeladen batterij (5) in de handgreephouder totdat de batterijhouderknop (6) hoorbaar vastklikt. DE BATTERIJ OPLADEN Het apparaat wordt geleverd met een gedeeltelijk opgeladen batterij. De batterij moet worden opgeladen bij een omgevingstemperatuur van 4°C - 40°C. Een nieuwe batterij of een batterij die lange tijd niet is gebruikt, bereikt het volledige vermogen na ongeveer 3 - 5 laad- en ontlaadcycli. • Verwijder de batterij (5) uit het apparaat. • Steek de lader in een stopcontact (230 V AC). • Plaats de accu (5) in de lader (7). Controleer of de accu goed zit (helemaal ingedrukt).

72 LET OP Wanneer de lader in een stopcontact (230 V AC) wordt gestoken, gaat de groene LED op de lader branden om aan te geven dat de spanning is aangesloten. Wanneer de accu (5) in de oplader (7) wordt geplaatst, gaat de rode LED op de oplader branden om aan te geven dat de accu wordt opgeladen. Tegelijkertijd gaan de groene LED's voor de batterijstatus pulserend branden in verschillende patronen (zie onderstaande beschrijving). • Pulserende verlichting van alle LED's - geeft aan dat de batterij leeg is en moet worden opgeladen. • Pulserende verlichting van 2 LED's - duidt op gedeeltelijke ontlading. • Pulserende 1 LED - geeft een hoge acculading aan. Als de batterij is opgeladen, brandt de LED op de lader groen en branden alle LED's van de batterijstatus continu. Na een bepaalde tijd (ongeveer 15s) gaan de LED's voor de batterijstatus uit.

De batterij mag niet langer dan 8 uur worden opgeladen. Overschrijding van deze tijd kan de batterijcellen beschadigen. De lader schakelt niet automatisch uit wanneer de batterij volledig is opgeladen. De groene LED op de lader blijft branden. De LED van de batterijstatus gaat na enige tijd uit. Koppel de stroomtoevoer los voordat u de batterij uit de lader haalt. Vermijd opeenvolgende korte ladingen. Laad de batterij niet op na een korte periode van gebruik. Een aanzienlijke daling van de tijd tussen noodzakelijke oplaadbeurten geeft aan dat de batterij versleten is en vervangen moet worden. Accu's worden warm tijdens het opladen. Voer de werkzaamheden niet onmiddellijk na het laden uit - wacht tot de accu op kamertemperatuur is. Dit voorkomt schade aan de accu. AANDUIDING VAN DE BATTERIJSTATUS De batterij is voorzien van een laadstatusindicatie (3 LED's).

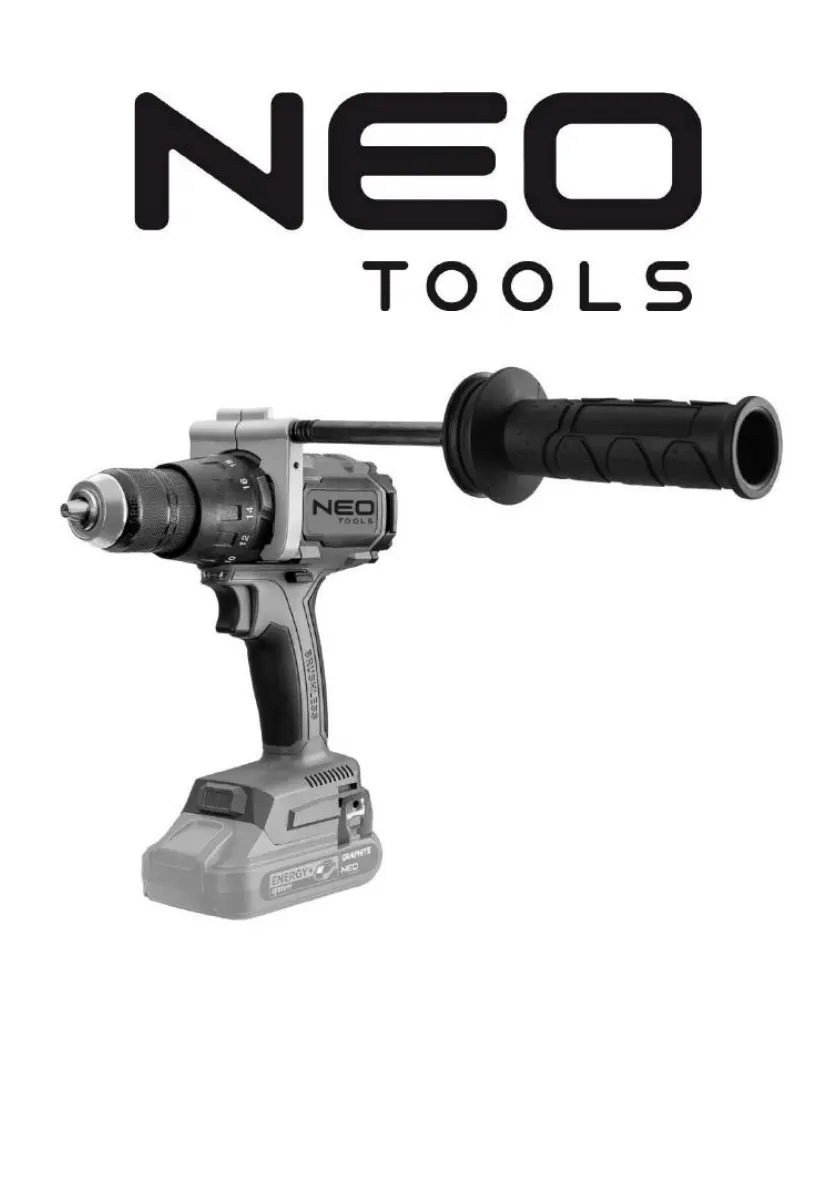

Als slechts 1 diode brandt, betekent dit dat de batterij leeg is en moet worden opgeladen. CONSTRUCTIE EN DOEL De accuboormachine is een op batterijen werkend elektrisch gereedschap. Hij wordt aangedreven door een borstelloze gelijkstroommotor in combinatie met een planetaire tandwielkast. De boor is ontworpen voor het vast- en losdraaien van schroeven en bouten in hout, metaal, kunststof en keramiek en voor het boren van gaten in bovengenoemde materialen. Het snoerloze elektrische gereedschap is bijzonder nuttig voor werkzaamheden in het interieur, kameraanpassingen enz. Gebruik het elektrische gereedschap niet verkeerd. BESCHRIJVING VAN DE GRAFISCHE PAGINA'S De onderstaande nummering verwijst naar de onderdelen van het toestel die op de grafische pagina's van deze handleiding staan afgebeeld. 1. Schakel 2. Knop om de draairichting te veranderen 3. Kraag voor koppelinstelling 4.

Snelwerkende klauwplaat 5. Batterij 6. Batterijontgrendelingsknop 7. Lader 8. Magnetische bithouder 9. LED-verlichting van het werkgebied 10. Extra boorhouder 11. Boor/hamer schakelaar * Er kunnen verschillen zijn tussen de tekening en het product. SPILREM De boormachine heeft een elektronische rem die de spindel stopt zodra de druk op de schakelknop wordt losgelaten. De rem zorgt voor precisie bij het schroeven en boren doordat de spindel in uitgeschakelde toestand niet vrij kan draaien. BEDIENING / INSTELLINGEN AAN/UIT Inschakelen - druk op de aan/uit-knop (1). Uitschakelen - druk op de schakelknop (1) loslaten. Telkens als de aan/uit-knop (1) wordt ingedrukt, brandt het lampje LED (light emitting diode) (9) verlicht het werkgebied. SNELHEIDSCONTROLE De schroef- of boorsnelheid kan tijdens het gebruik worden aangepast door de druk op de schakelknop (1) te verhogen of te verlagen.

Het aanpassen van de snelheid maakt een langzame start mogelijk, wat bij het boren van gaten in pleisterwerk of betegeling voorkomt dat de boor wegglijdt, terwijl het bij het schroeven en losdraaien helpt om de controle over het werk te behouden. OVERBELASTINGSKOPPELING Door de stelring (3) in de gekozen stand te zetten, wordt de koppeling permanent op het ingestelde koppel ingesteld. Bij het bereiken van de ingestelde koppelhoeveelheid wordt de overbelastingskoppeling automatisch uitgeschakeld. Dit voorkomt dat de schroef te diep wordt aangedreven of dat de boor-schroevendraaier wordt beschadigd. HET INSCHAKELEN VAN DE SLAG De schroevendraaier is uitgerust met een schakelaar voor standaard boren en slagboren (11).

• Het boorsymbool geeft aan dat er normaal geboord wordt • Het hamersymbool duidt op slagboren KOPPELREGELING • Voor verschillende schroeven en verschillende materialen worden verschillende draaimomenten gebruikt. • Het koppel is groter naarmate het getal dat overeenkomt met de positie groter is. • Stel de stelring (3) in op het aangegeven koppel. • Begin altijd met een kleiner koppel. • Verhoog het koppel geleidelijk tot een bevredigend resultaat is bereikt. • Voor het verwijderen van schroeven moeten hogere instellingen worden gekozen. • Selecteer voor het boren de instelling die is gemarkeerd met het boorsymbool. Met deze instelling wordt de hoogste koppelwaarde bereikt. • Het vermogen om de juiste draaimomentinstelling te kiezen, wordt met oefening verkregen. Door de koppelregelring in de boorstand te zetten wordt de overbelastingskoppeling uitgeschakeld.

INSTALLATIE VAN HET UITRUSTINGSSTUK • Zet de draairichtingschakelaar (2) in de middenstand. • Door de ring van de snelspanboorhouder (4) tegen de klok in te draaien (zie markering op de ring) wordt de gewenste bekopening bereikt, zodat de boor of schroefboor kan worden ingebracht.

• Om het werktuig vast te zetten, draait u de snelspanring (4) met de klok mee en draait u hem stevig vast. De demontage van het gereedschap gebeurt in omgekeerde volgorde van de montage. Let er bij het bevestigen van de boor of schroevendraaier in de snelspanboorhouder op dat het gereedschap correct is gepositioneerd. Gebruik bij het gebruik van korte schroevendraaierbits of bits een extra magneethouder als verlengstuk. DRAAIRICHTING RECHTSOM - LINKSOM De draairichting van de spindel wordt gekozen met behulp van de draaischakelaar (2). Draaien met de klok mee - zet de schakelaar (2) in de uiterst linkse.

73 stand. Links draaien - zet de schakelaar (2) in de uiterst rechtse stand. * In sommige gevallen kan de positie van de schakelaar ten opzichte van de rotatie anders zijn dan beschreven. Er moet worden verwezen naar de grafische merktekens op de schakelaar of de behuizing van de eenheid. De veiligheidsstand is de middelste stand van de draairichtingschakelaar (2), die voorkomt dat het motorapparaat per ongeluk wordt gestart. • In deze positie kan de boor/machine niet worden gestart. • Deze positie wordt gebruikt om boren of bits te vervangen. • Controleer voor de ingebruikname of de draairichtingschakelaar (2) is in de juiste positie. Verander de draairichting niet terwijl de as van de boor/schroefmachine draait.

EXTRA HANDVAT De boor/schroefmachine heeft een praktische handgreep (10) die op het lichaam van de boor/schroefmachine is gemonteerd voor een veilige en stabiele houvast tijdens het boren. • Het handvat wordt gemonteerd door het op het lichaam te plaatsen en het met het handvat vast te zetten. BEDIENING EN ONDERHOUD Verwijder de batterij uit het apparaat voordat u o v e r g a a t t o t installatie, afstelling, reparatie of bediening. ONDERHOUD EN OPSLAG • Het wordt aanbevolen het apparaat onmiddellijk na elk gebruik te reinigen. • Gebruik geen water of andere vloeistoffen voor het schoonmaken. • Het toestel moet worden schoongemaakt met een droge doek of met perslucht onder lage druk. • Gebruik geen schoonmaakmiddelen of oplosmiddelen, omdat deze de plastic onderdelen kunnen beschadigen.

• Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen. • Bewaar het apparaat altijd op een droge plaats buiten het bereik van kinderen. • Bewaar het toestel met verwijderde batterij. UITWISSELING VAN SNELKOPPELING De snelspanboorhouder wordt op de schroefdraad van de boormachine geschroefd. - schroevendraaier en bovendien vastgezet met een schroef.

52 kg Jaar van productie 2023 04-616 geeft zowel het type als de benaming van de machine aan GELUIDS- EN TRILLINGSGEGEVENS Geluidsdrukniveau LpA = 88,49 dB(A) K= 5 dB(A) Geluidsvermogen LwA = 96,49 dB(A) K= 5 dB(A) Waarde van de trillingsversnelling (slagboren in beton) Trillingsversnellingswaarden (metaalboren) ah = 11,21 m/s2 K= 1,5 m/s2 ah = 2,231 m/s2 K= 1,5 m/s2 Informatie over lawaai en trillingen Het geluidsemissieniveau van het materieel wordt beschreven door: het uitgezonden geluidsdrukniveau LpA en het geluidsvermogensniveau LwA (waarbij K de meetonzekerheid is). De door het materieel uitgestraalde trillingen worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is). Het in deze instructies vermelde geluidsdrukniveau LpA , het geluidsvermogenniveau LwA en de trillingsversnellingswaarde ah zijn gemeten overeenkomstig IEC 62841-1.

Het vermelde trillingsniveau ah kan worden gebruikt voor het vergelijken van apparatuur en voor een voorlopige beoordeling van de blootstelling aan trillingen. Het aangegeven trillingsniveau is slechts representatief voor het basisgebruik van het apparaat.

Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Hogere trillingsniveaus worden beïnvloed door onvoldoende of te weinig onderhoud van het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het toestel is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Wanneer alle factoren nauwkeurig zijn ingeschat, kan de totale blootstelling aan trillingen veel lager uitvallen.

Om de gebruiker tegen de effecten van trillingen te beschermen, moeten aanvullende veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en de gereedschappen, het waarborgen van een adequate handtemperatuur en een goede werkorganisatie. MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar de daarvoor bestemde voorzieningen worden gebracht. Neem contact op met uw productdealer of de plaatselijke autoriteiten voor informatie over verwijdering. Afgedankte elektrische en elektronische apparatuur bevat milieuonvriendelijke stoffen. Apparatuur die niet wordt gerecycled vormt een potentieel risico voor het milieu en de volksgezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa met zetel in Warschau, ul.

74 Deze conformiteitsverklaring wordt afgegeven onder de uitsluitende verantwoordelijkheid van de fabrikant. Het hierboven beschreven product voldoet aan de volgende documenten: Machinerichtlijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU, gewijzigd bij Richtlijn 2015/863/EU En voldoet aan de eisen van de normen: EN 62841-1:2015+A11; EN 62841-2-1:2018+A11; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018 Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of door hem/haar achteraf uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is het technisch dossier op te stellen: Ondertekend namens: Grupa Topex Sp. z o. o. Sp. k.
