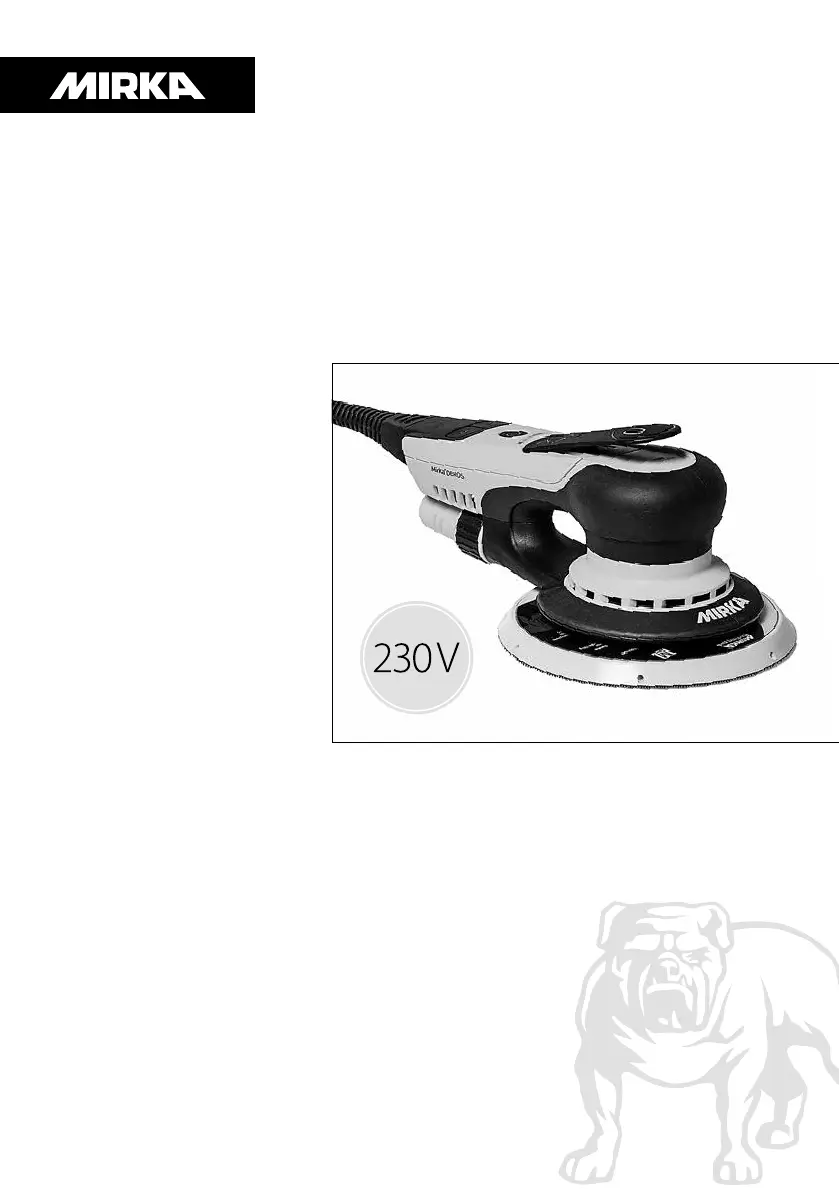

Mirka DEROS 650CV Handleiding

comLees de handleidingDraag een veiligheidsbril Draag gehoor-beschermingDraag veiligheids-handschoenenDraag een gezichtsmaskerDe volgende documenten moeten worden gelezen en nageleefd:• General Industry Safety & Health Regulations, part 1910, OSHA 2206, verkrijgbaar bij: Superintendent of Documents; Government Printing Oce; Washington DC 20402• Landelijke en lokale regelgeving.

BelangrijkLees deze veiligheids- en gebruiksinstructies zorgvuldig voordat u het apparaat gaat installeren, gebruiken of onderhouden. Bewaar deze instructies op een veilige en makkelijk bereikbare plaats. Vereiste persoonlijke veiligheidsuitrustingWaarschuwing: Mogelijk gevaarlijke situatie die kan leiden tot overlijden of ernstig letsel en/of materiële schade. Let op: Mogelijk gevaarlijke situatie die kan leiden tot licht of matig letsel en/of materiële schade. Vertaling van de oorspronkelijke gebruiksaanwijzing. Wij behouden ons het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in deze handleiding.

130 Mirka® DEROS • 77 mm (3"), 125 mm (5") & 150 mm (6") • 230 VnlWAARSCHUWING• Draag bij het gebruik van dit apparaat altijd de vereiste persoonlijke beschermingsmiddelen volgens de instructies van de fabrikant en de lokale/landelijke normen. • De elektrische veiligheid van het apparaat wordt alleen gegarandeerd bij het gebruik van originele steunschijven. • Gebruik geen elektrisch aangedreven gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. • Lees het veiligheidsinformatieblad (Materials Safety Data Sheet (MSDS)) voor het te schuren oppervlak. • Gebruik het apparaat mét stofafzuiging. Met een geschikte stofafzuiging zorgt u voor vermindering van gevaarlijk stof. • Reik niet te ver buiten uw macht. De gebruiker moet altijd in een veilige houding staan, het apparaat goed stevig vasthouden en stevig staan op een stevige ondergrond.

• Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen. • Als u last krijgt van uw hand of pols, moet u stoppen met werken en een arts raadplegen. Hand-, pols- en armletsel kan het gevolg zijn van repeterende werkzaamheden en bewegingen en overmatige blootstelling aan trillingen. • Werk nooit met elektrisch aangedreven gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoen, gassen of stof. Elektrisch aangedreven gereedschap kan vonken veroorzaken met gevaar voor ontbranding van stof of dampen. LET OP• Verwijder de moersleutel voor de schijf voordat u het apparaat aansluit op de stroombron. • Zorg ervoor dat uw werkgebied steeds schoon en goed verlicht is.

• Zorg er altijd voor dat het te schuren voorwerp stevig is vastgezet. • Ontkoppel altijd de stroombron voordat u het schuurmateriaal vervangt. Zorg ervoor dat het schuurmateriaal perfect gecentreerd is en stevig vastzit op de steunschijf.

• Zorg ervoor dat kinderen en omstanders uit de buurt blijven als u elektrisch aangedreven gereedschap gebruikt. Als u afgeleid raakt, kunt u de controle over het apparaat verliezen. • Zorg er altijd voor dat u veilig werkt. Zorg ervoor dat u het apparaat nooit ronddraagt, opbergt of onbeheerd achterlaat terwijl het nog op de stroombron is aangesloten. • Houd tijdens het gebruik de handen op een veilige afstand van de draaiende schijf. • Laat het apparaat niet vrij ronddraaien zonder voorzorgsmaatregelen te nemen ter bescherming van mensen of voorwerpen in de omgeving tegen eventueel losgeraakte schuurmaterialen of steunschijven. Aanvullende veiligheidswaarschuwingen• Lees alle instructies door voordat u dit apparaat gebruikt. Alle gebruikers moeten volledig getraind zijn voor een correct en veilig gebruik van dit apparaat.

• Alle onderhoudswerkzaamheden moeten worden uitgevoerd door getraind personeel. Voor onderhoud kunt u contact opnemen met een erkend Mirka Service Center. • Gebruik de apparaten altijd in combinatie met een aardlekschakelaar (RCD) met een nominale reststroom van 30 mA of minder. • De voedingsaansluiting en de connector zijn geen IEC-toestelstopcontacten. Gebruik uitsluitend een originele Mirka-stroomkabel. De Mirka-stroomkabel is verkrijgbaar bij uw Mirka-dealer. • Controleer het apparaat, de steunschijf, de stroomkabel en alle bevestigingen regelmatig op slijtage. • Maak dagelijks de opvangzak van de stofafzuiging leeg of vervang deze. Stof kan uiterst brandbaar zijn. Het legen of vervangen van de zak resulteert bovendien in optimale prestaties. • Zorg er altijd voor dat de specicaties van elektrisch aangedreven gereedschap aansluiten bij de stroombron (V, Hz).

130 Mirka® DEROS • 77 mm (3"), 125 mm (5") & 150 mm (6") • 230 V Mirka® DEROS • 77 mm (3"), 125 mm (5") & 150 mm (6") • 230 V 131nlSpecicaties kunnen zonder voorafgaande aankondiging worden gewijzigd. Modellen kunnen per markt variëren. * De waarden in deze tabel zijn bepaald op grond van laboratoriumtests overeenkomstig de vermelde voorschriften en normen en zijn niet toereikend voor een risicobeoordeling. Waarden die worden opgemeten in een echte werkomgeving kunnen hoger liggen dan de weergegeven waarden. De daadwerkelijke blootstellingswaarden en de mate van risico of gevaar waaraan iemand blootstaat, verschillen per situatie en zijn afhankelijk van de omgeving, de manier waarop de betreende persoon de apparatuur bedient, het specieke materiaal dat wordt bewerkt, de opzet van de werkplek en de blootstellingsduur en de lichamelijke conditie van de gebruiker.

Mirka Ltd aanvaardt geen enkele aansprakelijkheid voor de gevolgen van het gebruik van de vermelde waarden in plaats van de daadwerkelijke blootstellingswaarden voor een risicobeoordeling. Ga voor meer informatie over gezondheid en veiligheid op het werk naar de volgende websites:https://osha. europa. eu/en (Europa) of http://www. osha. gov (VS)Correct gebruik van het apparaatDeze schuurmachine is ontworpen voor het schuren van alle soorten materialen, d. w. z. metaal, hout, steen, kunststof enz. in combinatie met schuurproducten die daarvoor bedoeld zijn. Gebruik de schuurmachine niet voor andere dan de gespeciceerde doeleinden zonder eerst de fabrikant of de door de fabrikant geautoriseerde leverancier te raadplegen. Gebruik geen steunschijven met een onbelast toerental dat lager is dan 10. 000 TPM.

Gebruik uitsluitend originele Mirka-steunschijven die zijn ontwikkeld voor optimale prestaties in combinatie met de remafdichting. Plaats nooit een steunschijf zonder een afstandsring. Bij andere steunschijven kunnen de prestaties afnemen en zal de trilling toenemen.

Houd voor een goede luchtcirculatie de ventilatiesleuven van de behuizing schoon en dek deze niet af. Onderhouds- of reparatiewerkzaamheden waarbij de motorbehuizing geopend moet worden, mogen uitsluitend worden uitgevoerd door een geautoriseerd service center. WerkplaatsHet apparaat is bedoeld als handgereedschap. Aanbevolen wordt om het apparaat altijd te bedienen terwijl u op een stevige ondergrond staat. Het apparaat kan in elke positie gebruikt worden. De gebruiker moet daarvóór echter in een veilige positie gaan staan, het apparaat stevig vasthouden en goed letten op het tegendraaimoment dat de schuurmachine kan genereren. Zie de paragraaf “Gebruiksaanwijzing”.

132 Mirka® DEROS • 77 mm (3"), 125 mm (5") & 150 mm (6") • 230 VnlAan de slagControleer bij het uitpakken van het apparaat of het intact en volledig is en of het tijdens het transport niet is beschadigd. Gebruik nooit een beschadigd apparaat. Controleer vóór gebruik of de steunschijf goed is aangebracht en vastgezet. Sluit de stroomkabel aan op de schuurmachine. Sluit de stroomkabel aan op een geaard stopcontact (220–240 VAC, 50/60 Hz). Voor een maximaal vermogen van dit apparaat adviseren wij om het te gebruiken in combinatie met de Mirka-stofafzuiging (of een andere geschikte stofafzuiging) en Mirka-netschuurproducten. De combinatie van Mirka-schuurmachines, netschuurproducten en Mirka-stofafzuiging vormt de basis voor stofvrije schuuroplossingen van Mirka. De stroomkabel van de schuurmachine wordt aangesloten op de netvoeding op de voorkant van de stofafzuiging.

Door de stroomkabel van de schuurmachine aan te sluiten op het stopcontact op de stofafzuiging wordt het mogelijk om de automatische startfunctie van de stofafzuiging te gebruiken. Gebruiksaanwijzing• Het apparaat is bedoeld als handgereedschap. Het apparaat kan in elke gewenste positie worden gebruikt. Let op. Bij de start kan de schuurmachine een tegendraaimoment genereren. • Controleer of de schuurmachine is uitgeschakeld. Kies een geschikt schuurmateriaal en bevestig het aan de steunschijf. Zorg ervoor dat het schuurmateriaal gecentreerd is op de steunschijf. Voor optimale prestaties adviseren wij om gebruik te maken van een Mirka-steunschijf en een Mirka-netschuurproduct. • Schakel de schuurmachine in door de Aan/uit-knop in te drukken (afbeelding 1). De LED van de schuurmachine is nu groen. • De schuurmachine kan nu worden gestart door indrukken van de hendel.

• De snelheid is regelbaar tussen 4. 000 en het maximale aantal TPM door de positie van de hendel aan te passen. • Het maximale aantal TPM kan worden gewijzigd door indrukken van RPM+ of RPM– (afbeelding 1).

Bij elke druk word de snelheid verhoogd of verlaagd met 1. 000 TPM tot de limiet bereikt is. Het aantal TPM is regelbaar tussen 4. 000–10. 000 TPM. • Het apparaat heeft twee modi om de snelheid te regelen. In de standaardmodus kan de snelheid lineair worden aangepast door de positie van de hendel te wijzigen. In de andere modus blijft de snelheid vaststaan op het ingestelde maximale aantal TPM als het apparaat is ingeschakeld. Als de knoppen voor RPM+ en RPM– tegelijkertijd worden ingedrukt, wisselt het apparaat van regelmodus. • Bij het schuren plaatst u altijd eerst het apparaat op het te schuren oppervlak voordat u het apparaat start. Verwijder het apparaat altijd van het te schuren oppervlak voordat u het uitschakelt. Dit voorkomt groeven in het oppervlak door extra snelheid van het schuurmateriaal.

• Als u klaar bent met schuren, schakelt u de schuurmachine uit door de Aan/uit-knop in te drukken. De LED (rechts) van de schuurmachine gaat nu uit. BluetoothDit apparaat is voorzien van Bluetooth® Low Energy technologie en kan worden verbonden met een app die toegang biedt tot extra apparaatfuncties. Kijk op www. mirka. com voor meer informatie over de app-functie en of deze beschikbaar is in uw land. U kunt Bluetooth op deze manier activeren op uw Mirka® DEROS:1. Sluit de stroomkabel aan op het stopcontact. 2. Druk op de rpm+ knop en houd deze ingedrukt terwijl u het apparaat aanzet met de Aan/uit-knop. 3. De linker LED gaat branden (groen) om aan te geven dat Bluetooth actief is. 4. Bluetooth wordt uitgeschakeld als de stekker van het apparaat uit het stopcontact wordt gehaald. LET OP.

Als de app niet geïnstalleerd is of als deze niet beschikbaar is in uw land, wordt Bluetooth niet geactiveerd. De naam en logo's van Bluetooth® zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc. en deze merken worden door Mirka Ltd altijd gebruikt onder licentie.

132 Mirka® DEROS • 77 mm (3"), 125 mm (5") & 150 mm (6") • 230 V Mirka® DEROS • 77 mm (3"), 125 mm (5") & 150 mm (6") • 230 V 133nlOverig onderhoud Onderhoudsbeurten moeten altijd worden uitgevoerd door getraind personeel. Om ervoor te zorgen dat de garantie op het apparaat geldig blijft en dat het apparaat veilig en correct functioneert, moet het onderhoud worden uitgevoerd door een erkend Mirka Service Center. Om te kijken waar het erkende Mirka Service Center bij u in de buurt zit, kunt u contact opnemen met de Mirka-klantenservice of uw Mirka-dealer. Steunschijf vervangen 1. Breng de moersleutel voor de schijf in tussen de steunschijf en de remafdichting om de spindelmoer vast te houden.2. Draai de steunschijf linksom om deze te verwijderen.3. Breng de nieuwe steunschijf aan en zet deze met sluitringen vast.4.

Verwijder de moersleutel voor de schijf.BeschermpadDe beschermpads van Mirka zijn ontwikkeld om de steunschijf te beschermen tegen slijtage bij het agressief en doorlopend schuren met netproducten. Deze kosteneectieve beschermpads worden tussen de steunschijf en de schuurschijf aangebracht en moeten regelmatig worden vervangen. De beschermpads zorgen ervoor dat de steunschijf langer meegaat.https://www.mirka.com/accessories/pad-savers/Remafdichting vervangen LET OP! Als het vacuüm in uw stofafzuiging te sterk wordt, kan dat ervoor zorgen dat de remafdichting niet goed werkt. 1. Verwijder de steunschijf volgens de beschrijving hierboven.2. Trek de oude remafdichting uit zijn groef.3. Breng de nieuwe remafdichting aan in de groef.4. Breng de steunschijf aan volgens de beschrijving hierboven.5. Controleer de werking van de remafdichting.

U kunt het eect van de remafdichting aanpassen door het aantal sluitringen tussen de spindel en de steunschijf te veranderen.Schakel vóór onderhoud altijd de stroomtoevoer uit!Gebruik alleen originele Mirka-reserveonderdelen!Onderhoud

Volgens de Europese richtlijnen 2011/65/EG, 2015/863/EU en 2012/19/ EU betreende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan in nationaal recht moet elektrisch gereedschap aan het eind van zijn levensduur apart worden ingezameld en naar een milieuvriendelijk recyclingbedrijf worden gebracht.Problemen oplossenProbleem Mogelijke oorzaak OplossingDe LED (rechts) van de schuurmachine knippert afwisselend rood en groen.Aangesloten op een stopcontact met een onjuiste spanning.Sluit de schuurmachine aan op een stopcontact waarvan de spanning overeenkomt met de nominale spanning van het apparaat.LED (rechts) van de schuurmachine brandt niet bij inschakelen.Voedingskabel niet correct aangesloten op de schuurmachine of op het stopcontact.Sluit deze correct aan.De LED (rechts) van de schuurmachine is rood en de schuurmachine vertraagt tijdens het schuren tot 4.000 TPM.Temperatuur in de schuurmachine is te hoog.

Langdurige overbelasting.Zorg ervoor dat u de schuurmachine even wat minder belast en de schuurmachine zal weer sneller gaan draaien.De LED (rechts) van de schuurmachine is rood en het aantal TPM vertraagt iets.Korte overbelasting. Gebruik een lager toerental en de LED (rechts) wordt automatisch weer groen.Remafdichting werkt niet. Remafdichting versleten of spindellager beschadigd.Remafdichting en spindellager controleren en indien nodig vervangen.De schuurmachine is gestopt en de LED (rechts) brandt rood.Het apparaat staat in de veiligheidsstand vanwege de hoge temperatuur.Wacht tot het apparaat is afgekoeld.

134 Mirka® DEROS • 77 mm (3"), 125 mm (5") & 150 mm (6") • 230 V Mirka® DEROS • 77 mm (3"), 125 mm (5") & 150 mm (6") • 230 V 135nl1. Machineconguratie bij levering.3. Machineconguratie bij levering.2. Machineconguratie voor gebruik in combinatie met beschermpad of interface.4. Machineconguratie voor gebruik in combinatie met beschermpad of interface.Model Afbeelding Opzet bij leveringSchroef ZeskantmoerA B C D E A B C D E550 1 – X X – – – – – – –625 1 – X X – – – – – – –650 1 – X X – – – – – – –680 3 – X – X X – – – – –5650 1 – X X – – – – – – –Model Afbeelding Opzet voor beschermpad/interface550 2 X X X – – X X X – –625 2 – X X – – – X X – –650 2 X X X – – X X X – –680 4 X X X X X – – – – –5650 2 X X X – – X X X – –Minder trilling tijdens het schuren met beschermpad of interfaceAls er wordt geschuurd met een beschermpad of interface, kan daardoor het trillingsniveau hoger worden.

Uw Mirka-apparaat heeft een functie waarmee u deze trillingen kunt beperken. Volg de onderstaande stappen om het trillingsniveau te verlagen bij gebruik van een beschermpad of interface:1. Koppel de stroomkabel los.2. Verwijder de steunschijf.3. Voeg zeskantmoeren toe volgens de onderstaande tabel. Aanhalen tot 2 Nm.NB! Indien de schuurmachine met een interface gebruikt wordt, wordt het aanbevolen om de snelheid op max. 7 000 tpm te zetten.Voorbeeld
