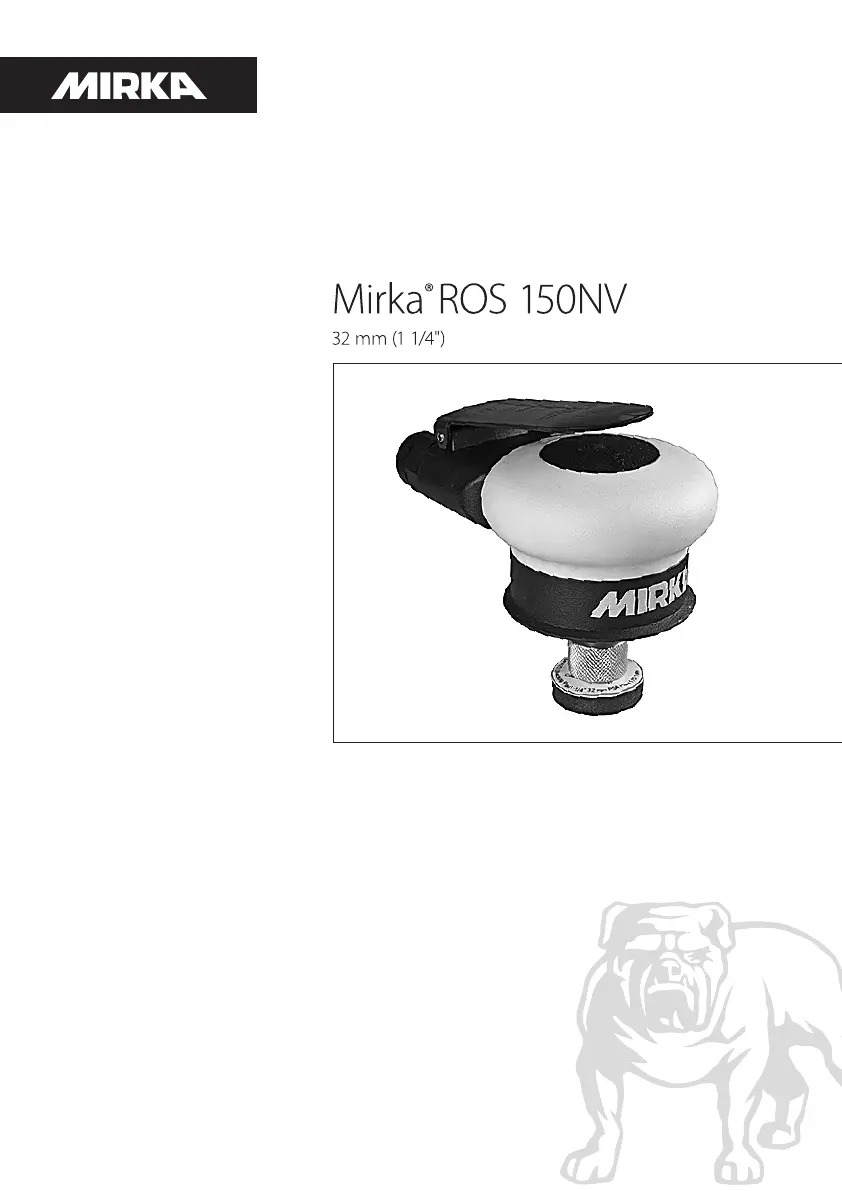

Mirka ROS 150NV Handleiding

76Mirka 8.000 rpm32 mm )1 1/4 in.(EXCENTRISCHE SCHUURMACHINEFabrikant/LeverancierOyKWHMirkaAb66850 Jeppo FinlandTel:+358207602111Fax:+358207602290Vereiste persoonlijke veiligheidsuitrusting Veiligheidsbril Ademmasker Veiligheidshandschoenen OorbeschermersAanbevolen minimale grootte luchtbuis 10 mm 3/8 inAanbevolen maximale lengte slang 8 meter 25 feetLuchtdrukMaximalewerkdruk 6.2bar 90psigAanbevolenminimum NT NTpsigGebruiksaanwijzingOmvat:Leesenvolgdezeinstructies;Correctgebruikvanhetgereedschap;Werkplaats;Ingebruiksname;Gebruiksaanwijz-ing;Tabellenproductconguratieen-specicaties;Onderdelenpagina;Onderdelenlijst;Kitsmetreserveonderdelenschuurmachine;Storingsgids.OvereenkomstigheidsverklaringOyKWHMirkaAb66850 Jeppo, Finlandverklaart op haar eigen verantwoordelijkheid dat de producten die betrekking hebben op deze verklaring, nl.ExcentrischeSchuurmachines32mm(11/4in.)8.000rpm(Zietabel“Productconguratie/Specicaties”voorelkspeciekmodel),inovereenkomstzijnmetdevolgendenormenofanderenormatievedocumenten:ENISO15744:2008,volgensdebepalingenvan89/392/EEC,zoalsgewijzigddoorderichtlijnen91/368/EEC&93/44/EEC93/68/EEC,endeconsoliderenderichtlijn2006/42/EC Plaatsendatumvanuitgifte Bedrijf  StefanSjöberg,CEOBelangrijkLees deze instructies goed door vooraleer het gereedschap te installeren, gebruiken, een onderhoudsbeurt te geven of te re-pareren.

77Gesloten ringleidingensysteem aflopend in de richting van de luchtstroomAfvoerpijpKogelklepNaar werkplaatsFilterAfvoerklepRegelaarSmeerinrichtingKogel-klepKogelklepLuchtstroomLuchtdrogerLuchtcompressor en tankLuchtslangNaar koppelingvan of nabij het gereedschap1) Lees alle instructies voor gebruik. Alle gebruikers moeten zeer goed geïnformeerd zijn over het gebruik en moeten zich bewust zijn van de veiligheidsvoorschriften. Onderhoud en reparaties moeten altijd uitgevoerd worden door opgeleid personeel. 2) Zorg ervoor dat de luchttoevoer naar het apparaat is afgesloten. Kies geschikt schuurpapier en bevestig het met veel zorg precies in het midden van de schuurzool. 3) Draag bij gebruik van het apparaat steeds de vereiste veiligheidsuitrusting. 4) Plaats bij het schuren altijd eerst het apparaat op het oppervlak alvorens het aan te zetten.

Neem ook altijd eerst het apparaat weg van het oppervlak voor het af te zetten. Dit voorkomt groeven in het oppervlak door een te snelle beweging van het schuurpapier. 5) Zorg er altijd voor dat de luchttoevoer naar de schuurmachine wordt afgebroken voor u het schuurpapier of schuurschijf aanbrengt, aanpast of verwijdert. 6) Zorg ervoor dat u altijd in een stabiele houding en/positie staat en wees bedacht op een tegendraai-moment van de schuurmachine. 7) Gebruik enkel geschikte reserveonderdelen. 8) Zorg er altijd voor dat het materiaal dat geschuurd moet worden, stevig vastzit, zodat het niet kan bewegen. 9) Controleer de slang en de onderdelen regelmatig op slijtage. Gebruik de slang niet om het apparaat te dragen en let erop dat het apparaat niet in werking wordt gesteld wanneer u het draagt en de luchttoevoer is aangesloten.

Gebruik het apparaat niet wanneer het in contact kan komen met objecten die onder stroom staan, gasleidingen, waterleidingen, enz. Controleer het werkgebied vooraleer u begint. 12) Zorg ervoor dat de bewegende delen van het appa-raat niet verstrikt geraken in kleding, stropdassen, haar, schoonmaaklap, enz. Als deze delen verstrikt geraken, zullen ze het lichaam naar het werkobject en de bewegende delen van de machine trekken, wat zeer gevaarlijk kan zijn. 13) Houd tijdens het gebruik de handen op een veilige afstand van de draaiende schijf. 14) Als blijkt dat het apparaat niet goed functioneert, staak dan onmiddellijk het gebruik en maak een afspraak voor onderhoud of reparatie. 15) Als het apparaat onbelast draait, dient u maatregelen te treffen om personen en objecten te beschermen als het schuurpapier of de schijf loskomen.

1)GeneralIndustrySafety&HealthRegulations,Part1910,OSHA2206,verkrijgbaarbij:SuperintendentofDocuments;GovernmentPrintingOfce;WashingtonDC20402,VS2)SafetyCodeforPortableAirTools,ANSIB186. 1verkrijgbaarbij:AmericanNationalStandardsInstitute,Inc. ;1430Broad-way;NewYork,NY10018,VS3) Nationale en lokale voorschriften. Deze schuurmachine schuurt alle soorten materialen, zoals metaal, hout, steen, plastic, enz. Gebruik enkel schuurpapier dat voor deze schuurmachine bedoeld is. Gebruik de schuurmachine niet voor een ander doeleinde zonder eerst de fabrikant of een goedgekeurde verdeler te raadplegen. Gebruik geen reserve-schuurschijven met een onbelast toerental van minder dan 8. 000 rpm. Het gereedschap dient handbediend te worden. Het is aangeraden het gereedschap enkel te gebruiken wanneer men op een stevige ondergrond staat.

Het kan in eender welke positie gebruikt worden, zolang de gebruikers zich ervan vergewissen dat zij op een veilige plaats staan, het werktuig stevig vasthouden en in een stabiele houding staan.

Gebruikers moeten bedacht zijn op een tegendraaimoment van de schuurmachine. Zie gedeelte “Gebruiksaanwijzing”. Lees en volg deze instructies:IngebruiksnameGebruiksaanwijzingGebruikeenschoonengesmeerdluchtaanvoersysteemdatzorgtvooreengelijkmatigeluchtdrukvan6,2bar/90PSIinhetwerktuigwanneer de hendel volledig ingedrukt wordt. Het is aanbevolen een goedgekeurde luchtbuis te gebruiken met een diameter van 10mm(3/8in. )eneenmaximalelengtevan8m(25ft). Hetisaanteradenhetluchtaanvoersysteemaantesluitenophetwerktuig zoals in Figuur 1. Sluithetwerktuignietaanophetluchtbuissysteemzondereenluchtafsluitklep bij de hand te hebben die gemakkelijk te gebrui-kenis. Hetluchtaanvoersysteemdientgesmeerdteworden. HetissterkaanbevoleneenFRLtegebruiken.

EenFRLiseencombinatievanlter,drukregelaarenvernevelaar,dieervoorzorgt dat het apparaat schone, gesmeerde lucht krijgt met de juiste druk, zoals getoond in Figuur 1. Uw leverancier kan u meer gegevens verlenen over dergelijk gereedschap. Als een dergelijk gereedschap niet wordt gebruikt, dient het apparaat manueel gesmeerd te worden. Om het apparaat manueel te smeren, ontkoppelt u de luchtbuis en doet u 2 of 3 druppels geschikte smeerolie voor pneumatische motoren–vb. FujiKosanFK-20,MobilALMO525enShellTOR-CULA®32-indeslangaansluitingvandemachine(inlaat). Sluitde luchtaanvoer terug aan en laat gedurende enkele seconden het apparaat traag werken zodat de lucht de olie doet circuleren. Als het apparaat vaak gebruikt wordt, smeer het dan dagelijks of wanneer het trager begint te draaien of kracht verliest.

78Specicatiesvatbaarvoorwijzigingenzondervoorafgaandebekendmaking. *Dewaardenindetabelzijnhetresultaatvanlaboratoriumtestsinovereenstemmingmetdevermeldenormenenvoorschriften. Zezijn niet voldoende voor een risico-evaluatie. Waarden die worden opgemeten in een echte werkomgeving kunnen hoger liggen dan de weergegeven waarden. De eigenlijke waarden en risico’s of persoonlijke schade is eigen aan elke situatie en is afhankelijk van de onmid-dellijkeomgeving,demanierwaaropdepersoonwerkt,hetspeciekemateriaalwaarmeegewerktwordt,deopstellingvandewerkplaats,dewerkduurendefysiekeconditievandegebruiker. KWHMirka,Ltd. kannietverantwoordelijkwordengesteldvoordegevolgenalsdeweergegevenwaardengebruiktwordeninplaatsvandeeigenlijkegebruikswaardenvoorelkespeciekerisicoanalyse.

79Handleiding betreffende probleemoplossing Noot:Dedelenwaarnaarverwezenwordtin“Oplossing”zijntevindenaanheteindvanhethandboekin“Onderhoudsinstructies. ”Probleem Mogelijke Oorzaak OplossingLaag vermogen en/of laag onbelast toerentalOnvoldoende luchtdruk Controleer de druk in de luchtbuis aan de inlaat van de schuurmachine terwijl het apparaat onbelast werkt. Dezemoet6. 2Bar(90psi/620kPa)bedragen. Verstoptegeluiddemper(s) Ziedeel“Demontagevandebehuizing”voordeverwijdering van de geluiddemper. Onderdeel 20, de geluiddemper, kan worden uitgespoeld met een geschikte zuivere schoonmaakoplossing tot alle vervuiling en verstopping verwijderd is. Als de geluid-demper niet grondig kan worden schoongemaakt, dient hij vervangen te worden. Vervangonderdeel21,geluiddemper(ziedeel“Mon-tage van de behuizing”).

Opgevuld inlaatbescherming Maak de inlaatbescherming schoon met een geschikte zuivere schoonmaakoplossing. Als ze niet schoon wordt, dient ze vervangen te worden. Een of meer versleten of gebroken bladen Monteereencompletesetvannieuwebladen. (Vooreen goede werking moeten alle bladen vervangen worden). Geef alle bladen een laagje kwaliteitsolie voorpneumatischgereedschap. Zie:“Demontagevandemotor”en“Montagevandemotor”. Intern luchtlek in de behuizing van de motor dat leidt tot een hoger dan normaal luchtverbruik en een lager dan normaal toerental. Controleer of de motor goed is uitgelijnd en dat de sluitring goed werkt. Kijk na of de O-ring in de sluitringgroef beschadigd is. Verwijder de motoras-semblageenhermonteerzeweer. Zie:“Demontagevandemotor”en“Montagevandemotor”. Delen van de motor zijn versleten. Laat de motor grondig nakijken.

Spindellagerszijnversletenofstuk. Vervang de lagers die versleten of stuk zijn. Zie “Demontageminiexcentrischekop”en“Assemblageminiexcentrischekop”Luchtlek door toerentalbedi-ening en/of klepsteel. Klepveer, klep of klepzitting die vuil, stuk of verbogen zijn. Demonteer, controleer en vervang de versleten of beschadigdeonderdelen. ZieStap2en3in“Demon-tagevandebehuizing”enStap2en3in“Montagevan de behuizing”. Vibratie of oneven werking Onjuiste schijf Gebruik enkel schijven van de juiste grootte en het juiste gewicht die ontworpen werden voor deze machine. Gebruik van interface of ander materiaal. Gebruik enkel schuurpapier en/of een interface die ontworpen werd voor deze machine. Monteer niets op het schijfvlak van de schuurmachine dat nietspeciekontworpenwerdvoordezeschijfenschuurmachine. Geen goede smering of ophoping van resten.
