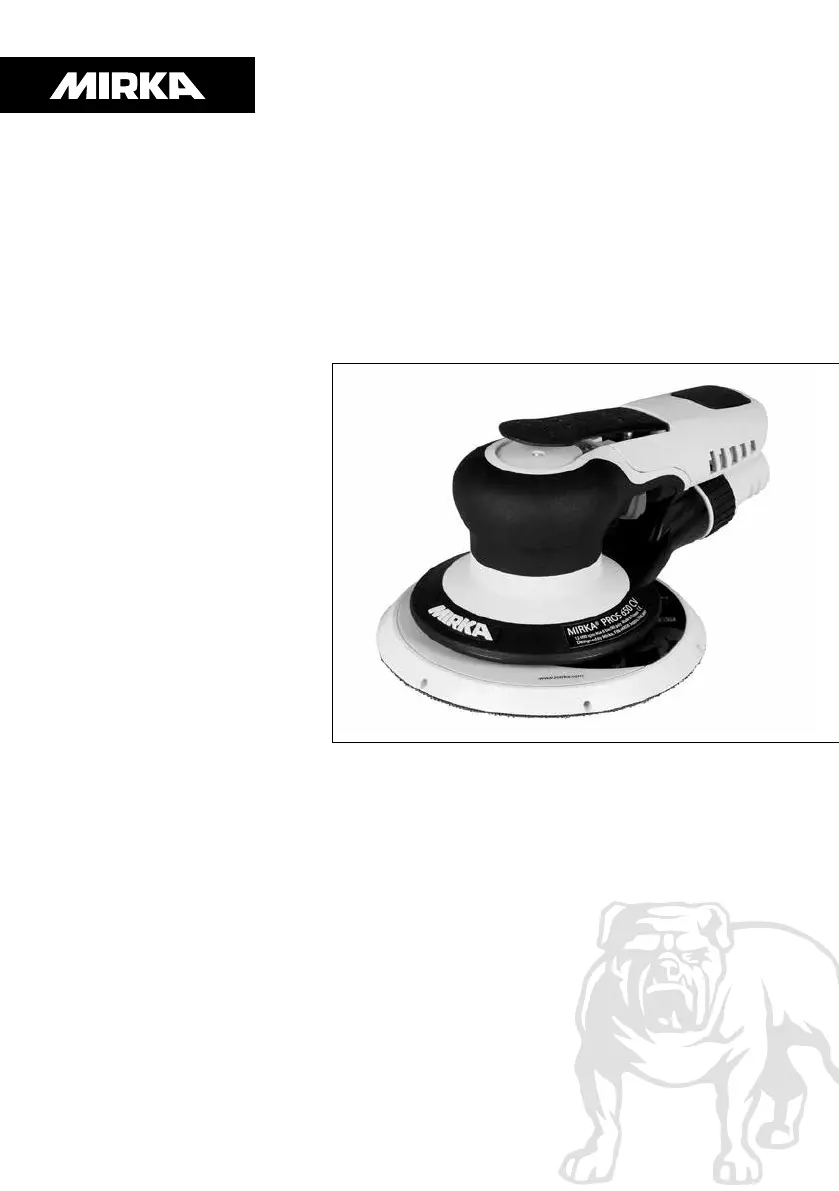

Mirka PROS 680CV Handleiding

140 Mirka®PROS • 150 mm (6") • 125 mm (5") Mirka® PROS • 150 mm (6") • 125 mm (5") 141nlConformiteitsverklaringMirka Ltd, 66850 Jeppo, Finland verklaart op eigen verantwoordelijkheid dat het product Mirka® PROS 150 mm (6") & 125 mm (5") (zie tabel “Technische gegevens” voor het specifieke model), waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende norm of ander normatief document: EN ISO 15744:2008, volgens de bepalingen van richtlijn 89/392/EEG, zoals gewijzigd door de richtlijnen 91/368/EEG, 93/44/EEG, 93/68/EEG en de consoliderende richtlijn 2006/42/EG. Jeppo 13. 08.

2020 Plaats en datum van uitgifte Bedrijf Stefan Sjöberg, CEOGebruiksaanwijzing, inhoud – Explosietekening, Onderdelenlijst, Conformiteitsverklaring, Belangrijk, Vereiste persoonlijke veiligheidsuitrusting, Lees en volg deze instructies, Waarschuwing, Gevaar, Aanvullende veiligheidsvoorschriften, Technische gegevens, Correct gebruik van het gereedschap, Werkomgeving, Gebruiksaanwijzing, Onderhoud, Probleemoplossing, Verminderen van trillingen bij het schuren met pad saver of interfaceFabrikant/LeverancierMirka Ltd66850 Jeppo, FinlandTel. +358 20 760 2111Fax +358 20 760 2290www. mirka. comBelangrijkLees deze veiligheidsvoorschriften en gebruiksaanwijzing zorgvuldig door alvorens het apparaat te installeren, bedienen of onderhouden. Bewaar deze instructies op een veilige en toegankelijke plaats. Vertaling van de oorspronkelijke gebruiksaanwijzing.

Wij behouden ons het recht voor zonder voorafgaande kennisgeving wijzigingen in deze handleiding aan te brengen. Gebruiks- aanwijzing lezenDraag een veiligheidsbrilGebruik gehoor-beschermingDraag veiligheids-handschoenenDraag een stofmaskerVereiste persoonlijke veiligheidsuitrustingWaarschuwing: Potentieel gevaarlijke situatie die tot de dood of ernstig letsel en/of materiële schade kan leiden. Gevaar: Potentieel gevaarlijke situatie die tot (gering) letsel en/of materiële schade kan leiden.

142 Mirka® PROS • 150 mm (6") • 125 mm (5")nlWAARSCHUWING Draag bij gebruik van dit gereedschap altijd de vereiste persoonlijke veiligheidsuitrusting in overeenstemming met de instructies van de fabrikant en lokale/nationale normen. • Gebruik geen elektrisch gereedschap als u moe of onder de invloed van drugs, alcohol of medicijnen bent. • Lees het Veiligheidsinformatieblad (MSDS) voor het te bewerken oppervlak. • Gebruik het gereedschap met stofafzuiging. Met behulp van een geschikt stofafzuigingsysteem wordt de hoeveelheid gevaarlijk stof beperkt. • Reik niet te ver. Zet uw voeten op de juiste plaats en behoud steeds uw evenwicht. • Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in de bewegende onderdelen.

• Als u last krijg van uw handen/polsen stop dan met werken en raadpleeg een arts. Hand-, pols- en armletsel kunnen het gevolg zijn van repeterende werkzaamheden, bewegingen en te veel vibratie. • Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. • Het gereedschap heeft geen elektrische isolatie. Controleer de werkruimte op objecten die onder stroom staan, gasleidingen etc. voordat u begint te werken. GEVAAR• Voorkom onbedoeld starten van het gereedschap. • Verwijder de moersleutel van de pad voordat u het gereedschap aansluit op de luchttoevoer. • Houd de werkruimte schoon en goed verlicht. • Controleer altijd of het te schuren materiaal stevig bevestigd is. • Koppel het gereedschap altijd los van de luchttoevoer voordat u het schuurpapier vervangt.

Aanvullende veiligheidsvoorschriften• Lees de gebruiksaanwijzing zorgvuldig door voor gebruik van dit gereedschap. Alle gebruikers moeten volledig voorgelicht zijn over het gebruik en de veiligheid van dit gereedschap.

• Al het onderhoud moet worden uitgevoerd door daarvoor opgeleid personeel. Neem voor onderhoudsbeurten contact op met een erkend Mirka-servicecentrum. • Draag altijd de vereiste veiligheidsuitrusting. • De gebruiker moet voor een veilige, stabiele houding zorgen, het gereedschap goed vasthouden en stevig staan. • Controleer altijd of het te schuren materiaal stevig bevestigd is. • Controleer het gereedschap, de steunschijf, de stroomkabel en alle toebehoren regelmatig op tekenen van slijtage. • Werk altijd op veilige wijze; u mag het gereedschap nooit ronddragen, opbergen of onbeheerd achterlaten, terwijl het is aangesloten op de luchttoevoer. • De stofzak moet dagelijks worden gereinigd of vervangen. Stof kan heel licht ontvlambaar zijn. Het reinigen of vervangen van de zak waarborgt bovendien optimale resultaten. • Overschrijd de max. aanbevolen luchtdruk van 6,2 bar (90 psig) niet.

• Zorg ervoor dat er geen kleding, bandjes, haar, schoonmaakdoeken etc. verstrikt raken in de bewegende onderdelen van het gereedschap. • Houd uw handen tijdens gebruik uit de buurt van de draaiende schijf. • Als het gereedschap slecht lijkt te functioneren, stop dan onmiddellijk met het gebruik ervan en regel onderhoud en reparatie. • Koppel het apparaat altijd los van de luchttoevoer voor u het schuurpapier vervangt. Bevestig het schuurpapier voorzichtig en zorgvuldig midden op de schijf.

De vibratietest is uitgevoerd conform EN ISO 28927-3 – Draagbare handgereedschappen – Beproevingsmethoden voor de evaluatie van de trillingsemissie – Deel 3: Polijst- en roterende machines, excentrische of pendelende beweging. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Modellen kunnen per markt variëren. * De waarden in de tabel zijn het resultaat van laboratoriumtests in overeenstemming met de vermelde normen en voorschriften. Ze zijn niet toereikend voor een risicobeoordeling. Waarden die worden opgemeten in een echte werkomgeving kunnen hoger liggen dan de weergegeven waarden.

De daadwerkelijke blootstellingswaarden en de mate van risico of gevaar waaraan iemand blootstaat, verschillen per situatie en zijn afhankelijk van de omgeving, de werkwijze van de desbetreffende persoon, het materiaal dat wordt bewerkt, de opzet van de werkplek en de blootstellingsduur en de lichamelijke conditie van de gebruiker. Mirka Ltd kan niet aansprakelijk worden gesteld voor de gevolgen van het gebruik van de vermelde waarden in plaats van de daadwerkelijke blootstellingswaarden voor een risicobeoordeling. ** Zonder stofzak en stofafzuigslang. Meer informatie over veiligheid en gezondheid op de werkplek vindt u op de volgende websites:https://osha. europa. eu/en (Europa) of http://www. osha. gov (VS).

144 Mirka® PROS • 150 mm (6") • 125 mm (5")nlCorrect gebruik van het gereedschapDeze schuurmachine is ontworpen voor het schuren van alle soorten materiaal, zoals metaal, hout, steen, plastic, etc. met daarvoor geschikt schuurpapier. Gebruik deze schuurmachine niet voor andere dan de vermelde doeleinden zonder eerst uw Mirka-dealer te raadplegen. Gebruik alleen de Mirka-steunschijf 125 mm (5"), 150 mm (6") die ontworpen is voor optimale prestaties met de remafdichting. Monteer nooit een steunschijf zonder afstandsring. Bij gebruik van een andere steunschijf kan het functioneren worden belemmerd en kunnen de trillingen toenemen. WerkomgevingHet apparaat is bedoeld voor gebruik als handgereedschap. Het is altijd aan te bevelen om tijdens gebruik van de schuurmachine op een stevige ondergrond te staan.

De machine kan in elke positie worden gebruikt, maar de gebruiker moet voor een veilige, stabiele houding zorgen, het gereedschap goed vasthouden en stevig staan. De gebruiker dient er rekening mee te houden dat de schuurmachine een tegendraaimoment kan ontwikkelen. Zie “Gebruiksaanwijzing”. GebruiksaanwijzingControleer bij het uitpakken of de machine intact is en niet beschadigd is geraakt tijdens het transport. Een beschad-igde machine mag niet worden gebruikt. Voor het aansluiten van luchttoevoer tilt u de afschermplaat op. Sluit de luchttoevoer aan, sluit de afschermplaat voordat u het apparaat begint te gebruiken. Gebruik een schoon en gesmeerd luchttoevoersysteem dat voor een gelijkmatige luchtdruk zorgt van 6,2 bar (90 psig) in het gereedschap wanneer de hendel volledig ingedrukt wordt.

Het is aan te bevelen om een goedgekeurde luchtslang te gebruiken met een diameter van 10 mm (3/8") en een maximale lengte van 8 m (25 ft). Het gereedschap dient op het luchttoevoersysteem te worden aangesloten zoals getoond in Afbeelding 1.

Sluit het gereedschap niet aan op een luchtdruksysteem dat niet is voorzien van een gemakkelijk te bereiken en te bedienen luchtverdelingsafsluitklep. Het wordt sterk aanbevolen om een combinatie van filter, regelaar en smeerinrichting (FRL) te gebruiken, zoals getoond in Afbeelding 1. Deze combinatie zorgt ervoor dat het apparaat schone, gesmeerde lucht krijgt met de juiste druk. Uw leverancier kan u hierover meer gegevens. Als een dergelijk gereedschap niet wordt gebruikt, dient het apparaat handmatig gesmeerd worden. Om het apparaat handmatig te smeren, ontkoppelt u de luchtslang. Doe 2 of 3 druppels geschikte smeerolie of Wurth art. nr. 08930505 in de luchtaansluiting van het gereedschap. Sluit de luchttoevoer weer aan en laat het gereedschap gedurende enkele seconden langzaam draaien zodat de lucht de olie circuleert. Als het gereedschap vaak gebruikt wordt, smeert u het dagelijks.

Smeer het gereedschap voordat het voor een langere tijd opgeslagen wordt of wanneer het trager begint te draaien of kracht verliest. Het wordt aangeraden een luchtdruk van 6,2 bar (90 psig) aan te houden in het apparaat tijdens de werking. Het gereedschap werkt ook bij een lagere druk maar mag nooit bij een druk hoger dan 6,2 bar (90 psig) gebruikt worden. FilterRegelaarAfbeelding 1SmeerinrichtingLuchtslang naar het gereedschap.

144 Mirka® PROS • 150 mm (6") • 125 mm (5") Mirka® PROS • 150 mm (6") • 125 mm (5") 145nlVervanging van de steunschijf 1. Plaats de moersleutel tussen de steunschijf en de remafdichting om de spindelmoer vast te houden. 2. Draai de steunschijf linksom om deze te verwijderen. 3. Monteer een nieuwe steunschijf met sluitringen en draai deze aan. 4. Verwijder de moersleutel. BeschermpadDe beschermpads van Mirka zijn ontwikkeld om de steunschijf te beschermen tegen slijtage bij het agressief en doorlopend schuren met netproducten. Deze kosteneffectieve beschermpads worden tussen de steunschijf en de schuurschijf aangebracht en moeten regelmatig worden vervangen. De beschermpads zorgen ervoor dat de steunschijf langer meegaat. https://www. mirka. com/accessories/pad-savers/Vervanging van de remafdichtingNB. Te veel vacuüm in het stofafzuigsysteem kan tot storing van de remafdichting leiden. 1.

Verwijder de steunschijf zoals boven beschreven. 2. Trek de oude remafdichting uit de groef. 3. Plaats een nieuwe remafdichting in de groef. 4. Monteer de steunschijf zoals hierboven beschreven. 5. Controleer de werking van de remafdichting. Door het aantal sluitringen te veranderen tussen de naaf en de steunschijf kan de werking van de remafdichting worden aangepast. Vervanging van geluiddemperPROS CV/NV• Til de afschermplaat op. • Verwijder de houder van de geluiddemper door deze krachtig naar de kant te duwen en plaats een schroevendraaier tussen de houder en de zeskantmoer, draai de schroevendraaier om de houder van de behuizing verwijderen. • Plaats een nieuwe geluiddemper in de behuizing. Overig onderhoudOnderhoud en reparaties dienen altijd uitgevoerd worden door opgeleid personeel.

Om te kunnen genieten van een geldige garantie en om de veiligheid en werking van het apparaat te kunnen verzekeren moeten onderhoud en reparaties van het apparaat uitgevoerd worden door een erkend Mirkaservicecentrum.

146 Mirka® PROS • 150 mm (6") • 125 mm (5")nlProbleemoplossingProbleem Mogelijke oorzaak OplossingLaag vermogen en/of laag onbelast toerental.Toerental is te laag ingesteld. Zet het toerental naar gewenste snelheid.Lage luchtdruk. Controleer de luchttoevoer (volgens de gebruiksaanwijzing).Geluiddemper is verstopt. Maak de geluiddemper schoon of vervang deze.Luchtfilter is verstopt. Maak het filter schoon of vervang dit.Intern luchtlek in de behuizing van de motor.Controleer of de motor goed is uitgelijnd. Controleer of de O-ring van de luchtinlaat goed is uitgelijnd.Versleten of gebroken bladen. Monteer een complete set van nieuwe bladen en de rotor (Set F).Behuzing is gebarsten of beschadigd. Neem contact op met een erkend Mirka-servicecentrum.Versleten of gebroken aslager. Vervang de lager die versleten of stuk is (Set A). Luchtlek in toerenregeling unit.

Klepveer, klep of klepzitting die vuil, stuk of verbogen zijn.Demonteer, controleer en vervang de versleten of beschadigde onderdelen.Onjuiste montage van luchtventiel. Verwijder de luchtaansluiting en monteer het luchtventiel opnieuw (207), de actuator pin (202) moet in de bovenste positie zijn.Vibratie/oneven werking. Onjuiste steunschijf. Gebruik uitsluitend Mirka steunschijf 125 mm (5"), 150 mm (6").Gebruik van extra interface en accessoires. Gebruik uitsluitend schuurmiddelen en/of een interface die ontworpen zijn voor deze machine.Steunschijf is beschadigd. Vervang de schijf. Gebruik uitsluitend Mirka steunschijf 125 mm (5"), 150 mm (6").Motorlagers zijn versleten of gebroken. Vervang de lagers die versleten of stuk zijn.Door te veel vacuüm op een vlak oppervlak kunnen vibraties toenemen.Verminder vacuüm van het stofafzuigsysteem.Toerental van de motor is te laag.

146 Mirka® PROS • 150 mm (6") • 125 mm (5") Mirka® PROS • 150 mm (6") • 125 mm (5") 147nl1. Machinesamenstelling uit de doos.3. Machinesamenstelling uit de doos.2. Machinesamenstelling voor gebruik met pad saver of interface.4. Machinesamenstelling voor gebruik met pad saver of interface.Verminderen van trillingen bij het schuren met pad saver of interfaceBij het gebruik van een pad saver of interface voor het schuren, kan de structuur het trillingsniveau verhogen. Uw Mirka-gereedschap heeft een functie waarmee u trillingen kunt verminderen. Volg de volgende stappen om mogelijke trillingen te verminderen bij het gebruik van een pad saver of interface:1. Koppel de luchttoevoer los.2. Verwijder de steunschijf.3. Voeg zeshoekige moeren en schroeven toe in overeenstemming met de onderstaande tabel, draai vast tot 2 Nm.NB!

Indien de schuurmachine met een interface gebruikt wordt, wordt het aanbevolen om de snelheid op max. 7 000 tpm te zetten.VoorbeeldModel Afbeelding Set-up uit de doosSchroef Zeshoekige moerA B C D E A B C D E550 1 – X X – – – – – – –580 1 – X X – – – – – – –625 1 – X X – – – – – – –650 1 – X X – – – – – – –680 3 – X – X X – – – – –Model Afbeelding Structuur voor pad saver / interfaceSchroef Zeshoekige moerA B C D E A B C D E550 2 X X X – – X X X – –580 2 X X X – – X X X – –625 2 X X X – – X X X – –650 2 X X X – – X X X – –680 4 X X X X X – – – – –
