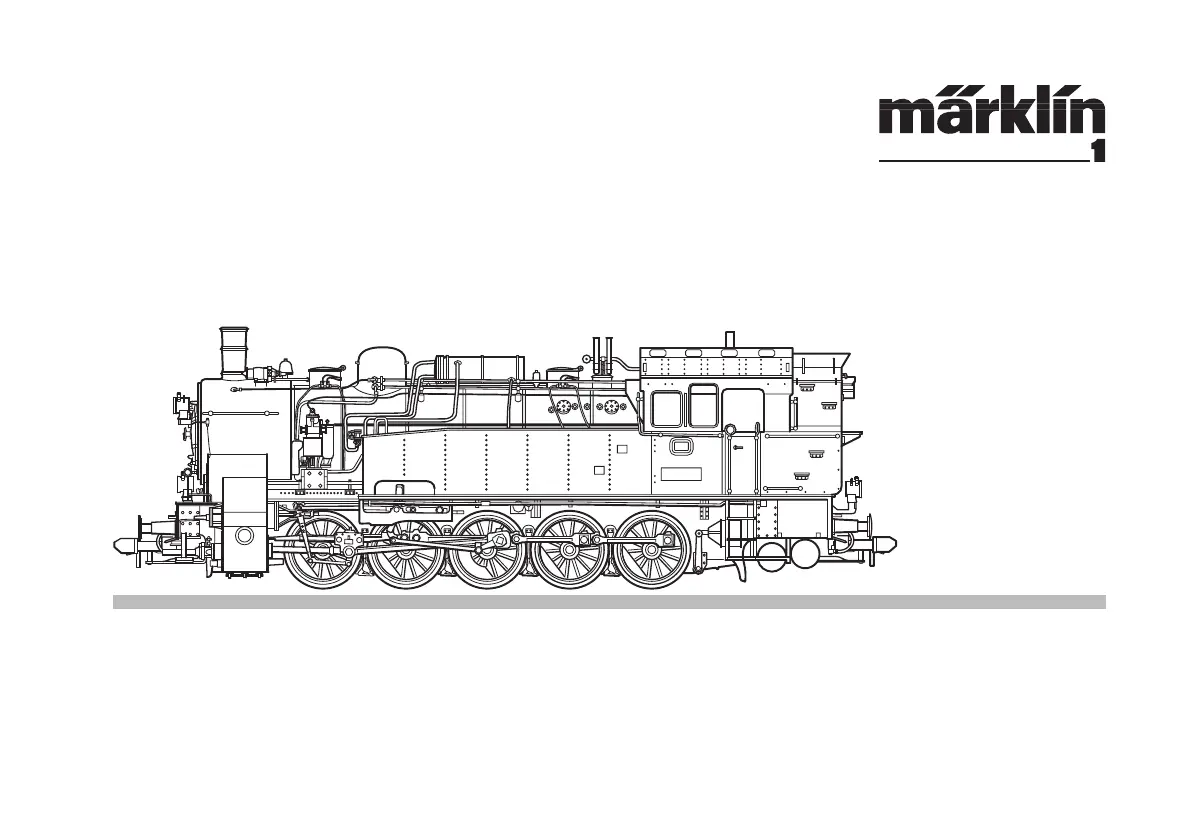

Marklin 55941 Handleiding

En 1973, les dernières machines furent toutefois réformées, 8 unités ont été conservées par les deux administrations allemandes des chemins de fer ; en partie comme locomotives monuments, propriétés privé et exposées au DDM Neuenmarkt-Wirsberg, VM Nürnberg et BEM Nördlingen. Informatie van het voorbeeldVanaf het jaar 1913 werden de locomotieven van de Pruisische serie T 161 door de firma Schwartzkopff geleverd. Al in 1906 verlangde de Koninklijke spoorwegdirectie Erfurt deze vijfvoudig gekop-pelde tenderlocomotieven al om het groeiende bedrijf op de steile trajecten in Thüringen -met stijgingen van 33 0/00 en radius van 200 m - aan te kunnen. Aangezien de rijeigenschappen van de eerste geleverde machines van de serie T 16 niet aan de verwach-tingen voldeden, werden deze omgebouwd en schafte men vanaf 1916 alleen nog de serie T 161 aan. Opvallend onderscheid t. o. v.

de T 16 is de bovenop de ketel geplaatste oppervlakkige-voorverwar-mer van het type Knorr. De T 161 was met een asdruk van 17 t de sterkste machine voor rangeerwerk en steile trajecten in Pruisen. De loc werd vaak als opduw loc op steile trajecten ingezet, om zware sneltreinen “over de berg” te helpen. In de twintiger-jaren werden door de Deutschen Reichsbahn-Ge-sellschaft wijzigingen aangebracht. Opvallend was het vervangen van de stangbuffer door de hulsbuffer en de opbouw van de tur-bostoom-generator voor de elektrische verlichting. De nu als BR 94 genummerde tenderloc had het vermogen om op vlakke trajecten een treingewicht van 1800 t met een snelheid van 40 km/h en bij een stijging van 25 0/00 toch nog 280 t met een snel-heid van 20 km/h te verplaatsen. Na de tweede wereldoorlog nam de DB nog minstens 670 loco-motieven van de serie BR 94.

10WerkingDeze loc met ingebouwde digitaalelektronica biedt u:• Naar keuze conventioneel bedrijf (wisselstroom met de Transformer 32 VA of gelijkstroom [max +/– 18 Volt=] ), bedrijf met Märklin Delta (alleen het Delta Station 6607), Märklin Di-gital (Control Unit) of het Märklin Systems (Mobile Station of Central Station). Het bedrijf met rijregelaars van andere sys-temen (bijv. impulsbreedte sturing, gebruik van de Central-Control 1 (6030) of een dergelijk systeem) is niet mogelijk. • Het bedrijfssysteem wordt automatisch herkend. • Instelbare adressen: 01-80. Vanaf de fabriek: 16. • Mfx-technologie voor het Mobile Station / Central Station. Naam af de fabriek: BR 94. 5 • Instelbare optrekvertraging. • Instelbare afremvertraging. • Instelbare maximumsnelheid.

• Volume van de geluiden instelbaar• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station. • Ingebouwde geluidselektronica, alleen bruikbaar in het bedrijf met de Control Unit of Märklin Systems. Extra schakelbare geluiden. • Ingebouwde rookgenerator is in het bedrijf met Märklin Systems/Digital ook uitschakelbaar• Het model is ontwikkeld voor het gebruik op het Märklin Spoor 1 railsysteem. Het gebruik op een ander railsys-teem geschied op eigen risico. • Berijdbare minimumradius: 1020 mm. • Het model beschikt zowel voor als achter over een telex-koppeling. Hiermee kunnen in digitaal/ systems bedrijf Märklin 1- modellen voorzien van klauwkoppellingen met een schakelcommando afgekoppeld worden. Bij het ge-bruik van koppelingssystemen van andere fabrikanten zijn storingen niet uit te sluiten.

• Op de frontverlichting en de rookgenerator na zijn de functies in het bedrijf met gelijkstroom, wisselstroom en Märklin Delta uitgeschakeld. De in het normale bedrijf voorkomende onderhoudswerkzaamhe-den zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoor-delijke persoon en / of firma danwel bij de klant. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrjfssys-teem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden. • De loc mag niet vanuit meer dan één stroomvoorziening-gelijktijdig gevoed worden.

Hiervoor dient men de ontstoor-set 104770 te gebruiken.Voor het digitale bedrijf is deze ontstoor-set niet geschikt.Berijden van hellingenIn tegenstelling tot het grote voorbeeld kunnen met een modelbaan ook grotere hellin-gen bereden worden. Normaal moet een helling maximaal 3 procent zijn. In extreme gevallen is maximaal 5 procent mogelijk, maar dan moet reke-ning gehouden worden met een evenredig verlies aan vermo-gen. Het begin en het einde van de helling moeten altijd gerond worden. Het verschil in de helling tussen twee tenminste 300 mm lange railstukken mag maxi-maal 1 à 1,5 procent bedragen.

Terminez le processus en pressant la touche „Stop“. Ensuite, pressez la touche „Go“. Locparameters instellen met de Control Unit1. Voorwaarde: opbouw zoals teke-ning op pagina 14. Alleen de loc die gewijzigd moet worden op de rails. 2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het display oplicht. 3. ”Stop”-toets indrukken. 4. Het adres „80“ invoeren. 5. Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets “Go” indrukken. 6. De verlichting van de loc knip-pert langzaam. Indien dit niet het geval is, vanaf stap 2 opnieuw beginnen. 7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 17). 8. Omschakelcommando geven. 9. Verlichting gaat snel knipperen. 10. Nieuwe waarde invoeren (=> lijst op pagina 17). 11. Omschakelcommando geven. 12. Verlichting knippert langzaam (uitgezonderd bij decoder reset)13.

Entrez la nouvelle valeur et acceptez.Respectez les remarques mentionnées dans l’instruction accompa-gnant la Mobile Station / Central Station.Bedrijf met Mobile Station / Central Station• Loc op de rails plaatsen. De loc meldt zichzelf aan in de loclijst.• Geen terugmelding van de loc als: bij het Mobile Station de snelheidsbalk knippert bij het Central Station het mfx-symbool onderstreept is• Loc afmelden: 1. loc van de rails nemen 2. loc invoer wissen. Het wijzigen van het adres is niet nodig.Locparameter wijzigen met het Mobile Station/Central Station1. Loc uit de loclijst kiezen.2. Ga naar het nevenmenu ”WIJZIG LOC”.3. Naar het nevenmenu “VMAX” (maximumsnelheid) “ACC” (optrekken), “DEC” (afremmen), “VOL” (volume) of “RESET” (decoder terugzetten naar fabrieksinstelling) omschakelen.4.

Aandrijving en elektro-nica zijn weliswaar afge-schermd tegen spatwater maar rijden door het water is niet mogelijk. Het is aan te bevelen het model na het gebruik buiten te controleren op vuil en dit eventueel droog te verwij-deren met een stofdoek of een zachte kwast. Nooit de loc onder stromend water reinigen. Opmerking: reinigings-middelen kunnen de lak en de opschriften op de loc aantasten en beschadigen.
