20NEDERLANDS (Originele instructies)Verklaring van algemene gegevensTECHNISCHE GEGEVENS• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving. • Specificaties en accu’s kunnen van land tot land verschillen. • Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003GebruiksdoeleindenENE036-1Het gereedschap is bedoeld voor het vastdraaien van bouten en moeren. Algemene veiligheidswaarschuwingen voor elektrisch gereedschapGEA010-1 WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN ACCUSLAGDOPSLEUTELGEB049-21. Houd het elektrisch gereedschap vast aan het geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het bevestigingsmateriaal met verborgen bedrading in aanraking kan komen. Wanneer bevestigingsmaterialen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen. 2. Draag gehoorbescherming. 3. Controleer de dop zorgvuldig op slijtage, barsten of beschadiging vóórdat u deze op het gereedschap plaatst. 4. Houd het gereedschap stevig vast. 5. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand zich onder u bevindt wanneer u het gereedschap op een hoge plaats gebruikt. 6.

Het juiste draaikoppel kan verschillen afhankelijk van het type en de grootte van de bout. Controleer het draaikoppel met een momentsleutel. BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende product altijd strikt in acht. VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel. BELANGRIJKE VEILIGHEIDSINSTRUCTIES ENC007-7VOOR ACCU’S1. Alvorens de accu in gebruik te nemen, leest u eerst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu wordt aangebracht. 2. Haal de accu niet uit elkaar. 1. Knop2. Accu3. Aan/uit-schakelaar4. Lampje5. Omkeerschakelaar6. Dop7. Aambeeld8. Standaardbout9. Draaikoppel10. Juiste draaikoppel11. Draaitijd12.

213. Als de gebruikstijd aanzienlijk korter is geworden, stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, mogelijke brandwonden en zelfs een explosie. 4. Als de elektrolyt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddellijk een arts. Dit kan leiden tot verlies van gezichtsvermogen. 5. Sluit de accu niet kort:(1) Raak de accupolen niet aan met enig geleidend materiaal. (2) Bewaar de accu niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, munten, enz. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterke, oververhitting, mogelijke brandwonden en zelfs een defect. 6. Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger. 7.

Werp de accu niet in een vuur, zelfs niet als deze al ernstig beschadigd of helemaal versleten is. De accu kan in een vuur exploderen. 8. Wees voorzichtig dat u de accu niet laat vallen of ergens tegenaan stoot. 9. Gebruik nooit een beschadigde accu. BEWAAR DEZE INSTRUCTIES. Tips voor een lange levensduur van de accu1. Laad de accu op voordat deze volledig leeg is. Wanneer u merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op. 2. Laad nooit een volledig opgeladen accu op. Te lang opladen verkort de levensduur van de accu. 3. Laad de accu op bij een omgevingstemperatuur van 10 °C t/m 40 °C. Laat een warme accu eerst afkoelen voordat u deze oplaadt. 4. Laad de accu ieder half jaar op als u deze gedurende een lange tijd niet gebruikt.

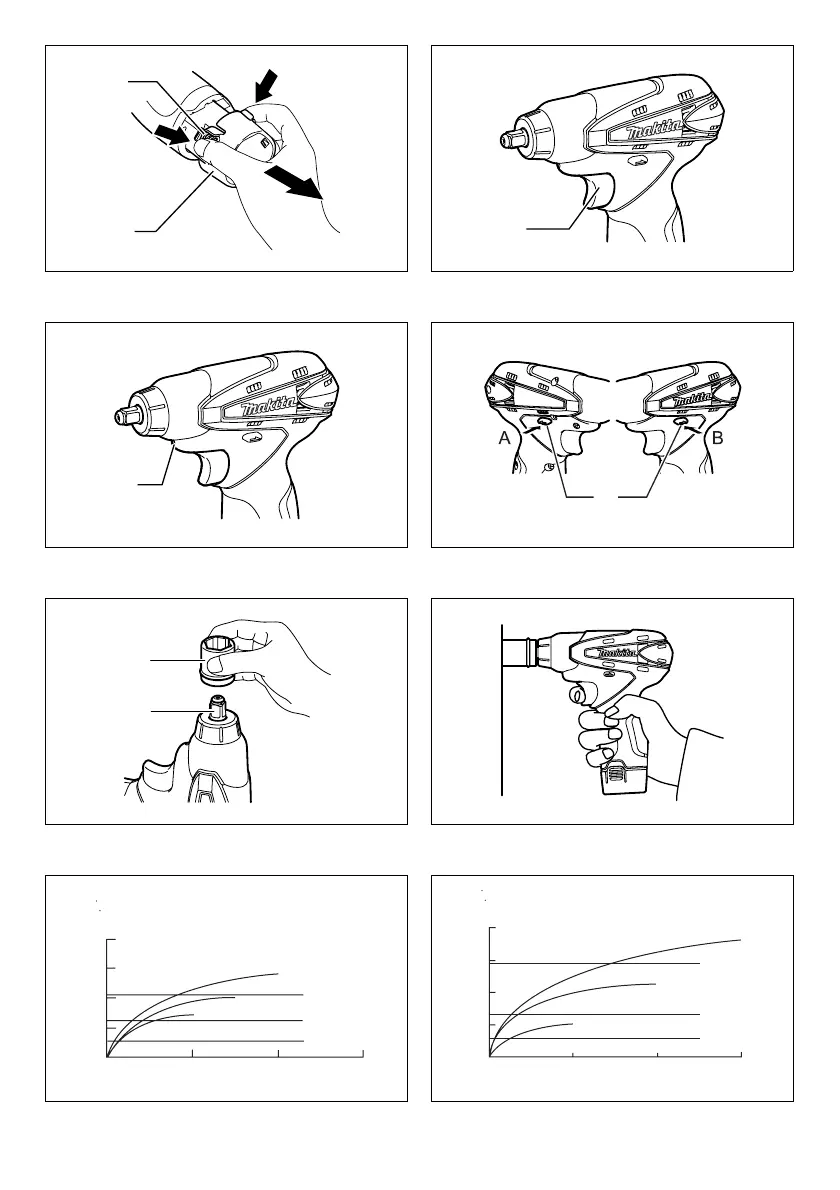

BESCHRIJVING VAN DE FUNCTIES LET OP:• Zorg ervoor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werking van het gereedschap aanpast of controleert. De accu aanbrengen en verwijderen (zie afb. 1)• Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.

• Om de accu te verwijderen, drukt u de knoppen aan beide zijkanten van de accu in en trekt u tegelijkertijd de accu van het gereedschap af. • Om de accu aan te brengen, houdt u de accu zodanig vast dat de vorm aan de voorkant van de accu past in de accuplaatsingsopening, en schuift u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. • Oefen geen grote kracht uit bij het aanbrengen van de accu. Als de accu niet gemakkelijk in het gereedschap kan worden gestoken, wordt deze niet goed aangebracht. Aan/uit-schakelaar (zie afb. 2) LET OP:• Controleer altijd, voordat u de accu in het gereedschap steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten.

Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in. De draaisnelheid van het gereedschap neemt toe naarmate u meer druk uitoefent op de aan/uit-schakelaar. Laat de aan/uit-schakelaar los om het gereedschap te stoppenDe lamp op de voorkant inschakelen (zie afb. 3) LET OP:• Kijk niet rechtstreeks in het licht of naar de bron van de lamp. Knijp de aan/uit-schakelaar in om de lamp op de voorkant in te schakelen. De lamp blijft branden zolang u de aan/uit-schakelaar ingeknepen houdt. OPMERKING:• Gebruik een doek om het vuil van de lens van de lamp te vegen. Wees voorzichtig de lens van de lamp niet te bekrassen om de lichtopbrengst niet te verlagen. Werking van de omkeerschakelaar (zie afb. 4)Dit gereedschap is uitgerust met een omkeerschakelaar waarmee u de draairichting kunt omkeren.

LET OP:• Controleer altijd de draairichting alvorens het gereedschap te gebruiken. • Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd. • Als u het gereedschap niet gebruikt, zet u de omkeerschakelaar altijd in de middenstand. ONDERDELEN AANBRENGEN/VERWIJDEREN LET OP:• Controleer altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten.

22De juiste dop kiezenGebruik altijd de juiste maat dop voor de bouten en moeren. Als een onjuiste maat dop wordt gebruikt, zal een onnauwkeurig en variërend draaikoppel en/of beschadiging van de bout of moer optreden. De dop aanbrengen en verwijderen (zie afb. 5)Om de dop aan te brengen, duwt u deze op het aambeeld van het gereedschap tot deze op zijn plaats wordt vergrendeld. Om de dop te verwijderen, trekt u deze er eenvoudigweg af. BEDIENING (zie afb. 6)Het juiste draaikoppel kan verschillen afhankelijk van het soort en de grootte van de bout, het materiaal van het werkstuk waarin wordt gedraaid, enz. De relatie tussen het draaikoppel en de draaitijd wordt aangegeven in de afbeeldingen. (zie afb. 7 en 8)Houd het gereedschap stevig vast en plaats de dop over de bout of moer. Schakel het gereedschap in en draai de bout of moer vast gedurende de juiste draaitijd.

OPMERKING:• Als u een schroefmaat M8 of kleiner vastdraait, oefent u voorzichtig kracht uit op de aan/uit-schakelaar zodat de schroefkop niet wordt beschadigd. • Houd het gereedschap recht op de bout of moer zonder een buitensporig grote druk op het gereedschap uit te oefenen. • Een buitensporig hoog draaikoppel kan de bout of moer en/of dop beschadigen. Voordat u de werkzaamheden begint, voert u altijd een testbediening uit om de juiste draaitijd voor de bout of moer te bepalen. Met name voor bouten kleiner dan M8 voert u bovenstaande test uit om problemen met de dop, bout, enz. , te voorkomen. • Als het gereedschap continu wordt bediend totdat de accu leeg is, laat u het gereedschap gedurende langer dan 15 minuten liggen alvorens verder te werken met een volle accu. Het draaikoppel wordt beïnvloed door een groot aantal factoren, waaronder de onderstaande.

Controleer na het bevestigen altijd het draaikoppel met een momentsleutel. 1. Wanneer de accu bijna helemaal leeg is, zal de spanning afnemen en het draaikoppel lager worden. 2.

Dop• Als een onjuiste maat dop wordt gebruikt, zal het draaikoppel lager worden. • Als een versleten dop (slijtage van het zeskante of vierkante uiteinde) wordt gebruikt, zal het draaikoppel lager worden. 3. Bout• Ondanks dat de koppelcoëfficiënt en de boutklasse hetzelfde zijn, zal het juiste draaikoppel verschillen afhankelijk van de diameter van de bout. • Ondanks dat de diameter van de bouten hetzelfde is, zal het juiste draaikoppel verschillen afhankelijk van de koppelcoëfficiënt, de boutklasse en de boutlengte. 4. Het gebruik van een universele haakse overbrenging of een verlengstuk verlaagt het draaikoppel van de slagsleutel enigszins. Compenseer hiervoor door een iets langere draaitijd te gebruiken. 5. De manier waarop het gereedschap wordt vastgehouden en het materiaal van de plaats waarin wordt geschroefd zijn van invloed op het draaikoppel. 6.

Als het gereedschap op een laag toerental wordt gebruikt, zal het draaikoppel lager worden. Het holster gebruiken (los verkrijgbaar) LET OP:• Gebruik de holster niet voor gereedschappen, zoals een (schroef-)boormachine, waarin een bit of boortje is aangebracht. • Voordat u het gereedschap in de holster steekt, schakelt u het gereedschap uit en wacht u tot het volledig tot stilstand is gekomen. Zorg ervoor dat u hierna de holster goed sluit zodat het gereedschap stevig vastgehouden wordt. (zie afb. 9)Rijg uw broekriem of iets dergelijks door de houder van de holster. (zie afb. 10)Steek het gereedschap in de holster en sluit deze met de holstersluiting. ONDERHOUD LET OP:• Zorg er altijd voor dat de machine is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud uitvoert. • Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen. VERKRIJGBARE ACCESSOIRESLET OP:• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden. Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

23Geluid ENG905-1De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745:Geluidsdrukniveau (LpA): 88 dB (A)Geluidsvermogenniveau (LWA): 99 dB (A)Onzekerheid (K): 3 dB (A)Draag gehoorbescherming. TrillingenENG900-1De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximale capaciteit van het gereedschapTrillingsemissie (ah): 8,0 m/s2Onzekerheid (K): 1,5 m/s2ENG901-1• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. • De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt. • Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). Alleen voor Europese landenENG101-15EU-verklaring van conformiteitWij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita-machine(s):Aanduiding van de machine: Accuslagdopsleutel Modelnr.
