Makita DTW1005 Handleiding

WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand. GebruiksdoeleindenDit gereedschap is bedoeld voor het vastdraaien van bouten en moeren. GeluidsniveauDetypische,A-gewogengeluidsniveauszijngemetenvolgens EN62841-2-2:Geluidsdrukniveau (LpA): 100 dB (A)Geluidsvermogenniveau (LWA): 108 dB (A)Onzekerheid (K): 3 dB (A).

43 NEDERLANDSOPMERKING: De opgegeven geluidsemissiewaar-de(n)is/zijngemetenvolgenseenstandaardtestme-thode en kan/kunnen worden gebruikt om dit gereed-schaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaar-de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij-dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

WAARSCHUWING: Zorg ervoor dat veilig-heidsmaatregelen worden getro?en ter bescher-ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak-tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha-keld en stationair draait, naast de ingeschakelde tijdsduur). TrillingDe totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-2:Gebruikstoepassing: bevestigen met behulp van slag-werking van bevestigingsmiddelen tot de maximale capaciteit van het gereedschapTrillingsemissie (ah): 14,2 m/s2Onzekerheid (K): 1,8 m/s2OPMERKING:Detotaletrillingswaarde(n)is/zijngemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te ver-gelijkenmetanderegereedschappen.

OPMERKING: De opgegeven totale trillingswaar-de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: De trillingsemissie tij-dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

WAARSCHUWING: Zorg ervoor dat veilig-heidsmaatregelen worden getro?en ter bescher-ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak-tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha-keld en stationair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteitAlleen voor Europese landenDeverklaringenvanconformiteitzijnbijgevoegdinBijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR-SCHUWINGENAlgemene veiligheidswaarschuwingen voor elektrisch gereedschapWAARSCHUWING Lees alle veiligheidswaar-schuwingen, instructies, afbeeldingen en techni-sche gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor-schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een accuslagmoersleutel1. Draag oorbeschermers. 2. Controleer de slagdop nauwkeurig op slijtage, scheuren of beschadiging alvorens deze op het gereedschap te monteren. 3. Houd het gereedschap stevig vast. 4. Houd uw handen uit de buurt van draaiende onderdelen. 5. Raak de slagdop, de bout, de moer of het werkstuk niet onmiddellijk na gebruik aan. Zijkunnenbijzonderheetzijnenbrandwondenopuwhuid veroorzaken. 6. Zorg ervoor dat u stevig staat op een vast ondergrond. Bij gebruik van het gereedschap op een hoge plaats dient u ervoor te zorgen dat niemand beneden u aanwezig is. 7.

Verzeker u ervan dat er geen elektriciteitska-bels, waterleidingen, gasleidingen, enz. zijn die een gevaarlijke situatie zouden kunnen veroorzaken als ze worden beschadigd door het gebruik van dit gereedschap. 9. Draag het gereedschap niet door de slagdop of een ander afneembaar accessoire vast te hou-den. Het gereedschap kan per ongeluk ervanaf.

44 NEDERLANDSvallenenletselveroorzakenbijuofandereninuwomgeving. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betref-fende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij-zing kan leiden tot ernstige verwondingen. Belangrijke veiligheidsinstructies voor een accu1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen. 2. Haal de accu niet uit elkaar en saboteer hem niet. Dit kan leiden tot brand, buitensporige hitte of een explosie. 3.

Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand-wonden en zelfs een ontplo?ng veroorzaken. 4. Als elektrolyt in uw ogen is terechtgeko-men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken. 5. Voorkom kortsluiting van de accu:(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij-kers, munten e. d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand-wonden, en zelfs defecten. 6. Bewaar en gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger. 7.

Werp de accu nooit in het vuur, ook niet wan-neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo?en in het vuur. 8. Laat de accu niet vallen, sla er geen spijker in, snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp.

Dergelijkehande-lingen kunnen leiden tot brand, buitensporige hitte of een explosie. 9. Gebruik nooit een beschadigde accu. 10. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto?en. Voorcommercieeltransportendergelijkedoorderden en transporteurs moeten speciale vereis-ten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerdishetnoodzakelijkeenexpertophetgebiedvangevaarlijkesto?enteraadplegen. Houdutevensaanmogelijkstrengerenationaleregelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking. 11. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg.

Volg bij het weggooien van de accu de plaatselijke voorschriften. 12. Gebruik de accu’s uitsluitend met de gereed-schappen die door Makita zijn aanbevolen. Als de accu’s worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, bui-tensporige warmteontwikkeling, een explosie of lekkage van elektrolyt. 13. Als u het gereedschap gedurende een lange tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd. 14. Tijdens en na gebruik, kan de accu heet wor-den waardoor brandwonden of koude brand-wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu. 15. Raak de aansluitpunten van het gereedschap niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken. 16.

Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar-doorbrandwondenofpersoonlijkletselkunnenontstaan. 17. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspannings-leidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu. 18. Houd de accu uit de buurt van kinderen. BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’sdiezijngewijzigd,kanertoeleidendatdeaccuontploftenbrand,persoonlijkletselenschadeveroor-zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levens-duur van de accu1. Laad de accu op voordat hij volledig ontladen is.

Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen. 2. Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.

45 NEDERLANDS3. Laad de accu op bij een omgevingstempera-tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden. 4. Als de accu niet wordt gebruikt, verwijdert u hem vanaf het gereedschap of de lader. 5. Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken. BESCHRIJVING VAN DE FUNCTIESLET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. De accu aanbrengen en verwijderenLET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu.

Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijkletselwordenveroorzaakt. Omdeaccuaantebrengenlijntudelipopdeaccuuitmetdegroefindebehuizingenduwtudeaccuopzijnplaats. Steekdeaccuzovermogelijkinhetgereed-schap tot u een klikgeluid hoort. Wanneer het rode deel zichtbaar is, zoals aangegeven in de afbeelding, is de accu niet geheel vergrendeld. Omdeaccuteverwijderenverschuiftudeknopaandevoorkantvandeaccuenschuiftutegelijkertijddeaccuuit het gereedschap. ►Fig. 1: 1. Rood deel 2. Knop 3. AccuLET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan.

Alsdeaccunietgemakkelijkinhetgereedschapkan worden geschoven, wordt deze niet goed aangebracht. Gereedschap-/accubeveiligingssysteemHet gereedschap is uitgerust met een gereedschap-/accubeveiligingssysteem.

Dit systeem schakelt automa-tisch de voeding uit om de levensduur van het gereed-schap en de accu te verlengen. Het gereedschap kan tijdenshetgebruikautomatischstoppenalshetgereed-schap of de accu aan één van de volgende omstandig-heden wordt blootgesteld:OverbelastingsbeveiligingDeze beveiliging treedt in werking wanneer het gereed-schap wordt gebruikt op een manier waarop een abnormaal hoge stroomsterkte wordt getrokken. In die situatie schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap over-belast raakte. Schakel vervolgens het gereedschap in om het weer te starten. OververhittingsbeveiligingWanneer het gereedschap oververhit is, stopt het gereedschap automatisch en knipperen de lampen. In die situatie laat u het gereedschap en de accu eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

Beveiliging tegen te ver ontladenDeze beveiliging treedt in werking wanneer de reste-rendeacculadinglaagwordt. Indiesituatieverwijdertude accu vanaf het gereedschap en laadt u de accu op. Beveiliging tegen andere oorzakenHet beveiligingssysteem is ook ontworpen voor andere oorzaken die het gereedschap kunnen beschadigen, en zorgt ervoor dat het gereedschap automatisch stopt. Voer alle volgende stappen uit om de oorzaken op te he?en,wanneerhetgereedschaptijdelijkisonderbro-kenoftijdenshetgebruikisgestopt. 1. Verzeker u ervan dat alle schakelaars in de uit-stand staan en schakel vervolgens het gereed-schap in om het weer te starten. 2. Laad de accu('s) op of vervang hem/ze door (een) opgeladen accu('s). 3. Laat het gereedschap en de accu('s) afkoelen.

46 NEDERLANDSIndicatorlampjes Resterende acculadingBrandt Uit KnippertEr kan een storingzijnopgetreden in de accu. OPMERKING:Afhankelijkvandegebruiksomstan-digheden en de omgevingstemperatuur, is het moge-lijkdatdeaangegevenacculadingverschiltvandewerkelijkeacculading. OPMERKING: Het eerste (meest linker) indicator-lampjeknippertwanneerhetaccubeveiligingssys-teem in werking is getreden. De trekkerschakelaar gebruikenLET OP: Alvorens de accu in het gereed-schap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand “OFF”. Omhetgereedschaptestarten,knijptugewoondetrekkerschakelaar in. Hoe harder u de trekkerscha-kelaarinknijpt,hoesnellerhetgereedschapdraait. Laat de trekkerschakelaar los om het gereedschap te stoppen. ►Fig. 3: 1.

TrekkerschakelaarOPMERKING: Het gereedschap stopt automatisch wanneer u de trekkerschakelaar gedurende ongeveer 6 minuten ingeknepen houdt. OPMERKING: Wanneer de maximaal-toerentalfunc-tie is ingeschakeld, wordt de draaisnelheid het hoogst, zelfs als u de trekkerschakelaar niet helemaal inknijpt. Raadpleeg voor gedetailleerde informatie het tekst-deel over de maximaal-toerentalfunctie. Elektrische remDit gereedschap is voorzien van een elektrische rem. Als het gereedschap continu niet snel stilstaat nadat de trekkerschakelaar is losgelaten, laat u het gereedschap onderhouden door een Makita-servicecentrum. Beveiliging tegen onopzettelijk herstartenZelfswanneerudeaccuaanbrengtterwijldetrek-kerschakelaar ingeknepen wordt gehouden, start het gereedschap niet. Om het gereedschap te kunnen starten, laat u eerst de trekkerschakelaarlosenknijptuvervolgensdetrekker-schakelaar in.

Druk nogmaals op de knop om de lampstatus uit te schakelen. Alsdelampstatusisingeschakeld,knijptudetrekker-schakelaar in om de lampen in te schakelen. Om de lampen uit te schakelen, laat u de trekkerschakelaar los. Ongeveer 10 seconden nadat u de trekkerschake-laar hebt losgelaten, gaan de lampen uit. Als de lampstatus uitgeschakeld is, gaan de lampen niet branden, ook al wordt de trekkerschakelaar ingeknepen. ►Fig. 4: 1. Lampen►Fig. 5: 1. Knop OPMERKING: U kunt de lampstatus te weten komen doordetrekkerschakelaarinteknijpen. Delampsta-tus is nog steeds ingeschakeld als u ziet dat de lam-pen gaan branden. Zo niet, dan is de lampstatus niet meer ingeschakeld. OPMERKING: Wanneer het gereedschap overver-hit is, knipperen de lampen op de voorkant gedu-rende één minuut waarna het LED-display op het bedieningspaneel uit gaat.

In dat geval laat u het gereedschap afkoelen alvorens het weer in gebruik te nemen. OPMERKING: Gebruik een droge doek om vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp niet bekrast omdat dan de verlichting minder wordt. OPMERKING: U kunt de lampstatus niet omschake-len, zolang de trekkerschakelaar wordt ingeknepen. OPMERKING: U kunt de lampstatus omschakelen gedurende ongeveer 10 seconden na het loslaten van de trekkerschakelaar. Vooruit-achteruitschakelaarLET OP: Controleer altijd de draairichting alvorens het gereedschap te starten. LET OP: Verander de stand van de voor-uit-achteruitschakelaar alleen nadat het gereed-schap volledig tot stilstand is gekomen. Als u de draairichtingverandertterwijlhetgereedschapnogdraait, kan het gereedschap beschadigd raken.

47 NEDERLANDSDe bedieningsfunctie veranderenHetgereedschapisvoorzienvanmeerderebedieningsfunctiesvoorhete?ciëntvastdraaienvanbouten/moerenenhet regelen van het aandraaimoment. Selecteer een geschikte bedieningsfunctie overeenkomstig uw voorkeur en behoefte. De bedieningsfuncties kunnen worden omgeschakeld gedurende ongeveer 1 minu(u)t(en) nadat u de trekkerscha-kelaarhebtlosgelaten. Ukuntdezetijdsduurverlengenmet1minu(u)t(en)dooropdeknop te drukken. OPMERKING:Terwijlhetgereedschapisuitgeschakeld,gaathetLED-displayophetbedieningspaneeluitomacculading te besparen. OPMERKING:AlshetLED-displayophetbedieningspaneelleegblijft,knijptudetrekkerschakelaarlichtinomhetdisplay in te schakelen en drukt u vervolgens op de knop.

Bedieningsfuncties voor rechtsom (vooruit) draaienErzijn4functiesbeschikbaarvoorrechtsomdraaien:éénfunctiemeteenvrijeslagkrachtinstellingen3functiesmetautomatisch stoppen. De automatisch-stoppenfuncties begrenzen het aandraaimoment op 3 niveaus. Dit helpt om het bevestigen continu te herhalen met hetzelfde aandraaimoment, waardoor het risico wordt verlaagd dat de bouten/moeren afbreken als gevolg van te strak aandraaien. De automatisch-stoppenfunctie schakelt het gereedschap uit zodra de bout of moer waaraan u werkt is aangedraaid met een vooraf ingesteld aandraaimoment. Defunctiemeteenvrijeslagkrachtinstellingsteltuinstaatomhetaandraaimomentteregelenmetdetrekkerscha-kelaar. Ukunthetaandraaimomenthandmatigaanpassenmetbehulpvandetrekkertijdenshetvastdraaien.

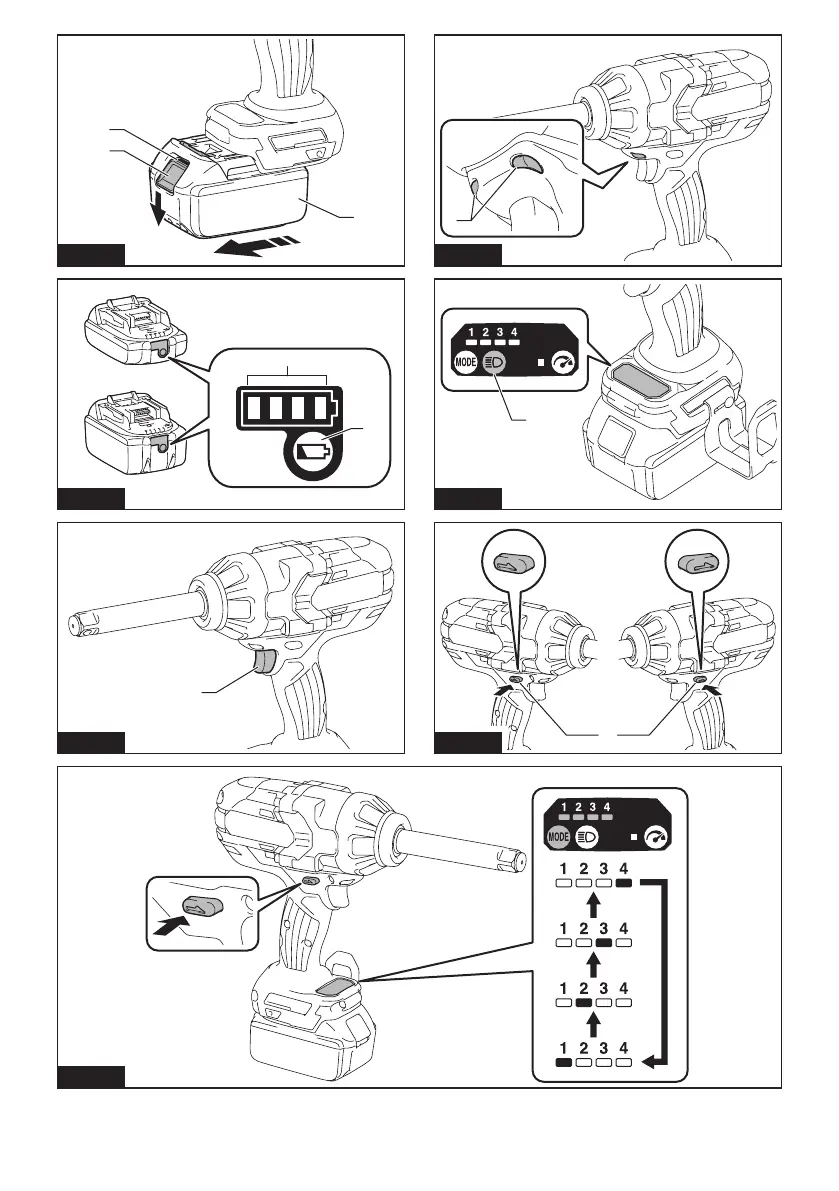

U kunt omschakelen tussen de instellingen van de bedieningsfuncties door op de knop te drukken. ►Fig. 7Indicator Functie Max. slagen (min-1)Max. toe-rental (t/min) (min-1)Beoogd aan-draaimoment (N·m)*1Eigenschappen Toepassing4 (maximaal)Slag-kracht (vrijeinstelling)2. 200 1. 800 1. 360*2 *3Maximaal toerental, slag-kracht en aandraaimoment kunnen worden verkregen. Bediening voor vastdraaien die een dynamische rege-ling van het slagkracht-toe-rentalbereik vereist. 3 (hard)Auto-matisch stoppen1. 800 1. 000 300 - 450 Voorkomt dat het gereed-schap een te hoog aan-draaimomenttoepastbijeentijdelijkebevestiging. Tijdelijkvastdraaien. Stopt automatisch onge-veer 0,8 seconde nadat het gereedschap de slagwer-king is begonnen. Voorkomt dat het gereed-schap nog verder draait voordat het een vooraf ingesteld aandraaimo-ment bereikt.

Dit maakt hetgemakkelijkeromdebouten/moeren daarna denitiefvasttedraaien. *42 (gemiddeld) Auto-matisch stoppen1. 600 900 50 - 150 Realiseert een eerste bevestiging om te voor-komen dat de klemkracht afneemt of de bevestigings-delen verschuiven. Primair vastdraaien. (Secundaire retentie)Stopt automatisch onge-veer 0,2 seconde nadat het gereedschap de slagwer-king is begonnen. Maakthetmogelijkombouten/moeren vast te draaien met het vereiste aandraaimoment door middel van een kruislingse bevestigingsmethode.

48 NEDERLANDSIndicator Functie Max. slagen (min-1)Max. toe-rental (t/min) (min-1)Beoogd aan-draaimoment (N·m)*1Eigenschappen Toepassing1 (zacht)Auto-matisch stoppen- *5800 30 - 50 Bevestigt de bouten/moe-ren met het toerental tot het beoogd aandraaimoment. Handmatig vastdraaien. Stopt automatisch zodra het gereedschap met de slagwerking is begonnen. Bevestigt bouten/moeren grofweg om de bevesti-gingsdelen op hun plaats te houden. :Hetlampjebrandt. *1Deopgegevenwaardenzijngemeteninovereenstemmingmetdestandaardtestmethodevandefabrikantengaranderenmogelijknietoptimaleprestatiesvoorspecieketaken. *2 Maximaal aandraaimoment met M30 gedurende 6 seconden. *3Hetgereedschapvereistdatdejuistedrukwordtuitgeoefendopdetrekkerschakelaarvooreengoederegelingvan het aandraaimoment.

*4 Wielmoeren (velgmoeren) van auto's en moeren en bouten voor andere voertuigen en gebouwen moeten worden bevestigdmeteenspeciekaandraaimoment. Verzekeruervaneenbevestigingsmiddelaantedraaienmethetvereiste aandraaimoment met behulp van een momentsleutel. *5 Het gereedschap stopt nadat de slagwerking is begonnen. OPMERKING:Detimingwaarmeehetdraaienvanhetgereedschapstoptisafhankelijkvanhettypebout/moerenhet materiaal waarin wordt gedraaid. Test het vastdraaien voordat u de automatisch-stoppenfunctie gebruikt. Bedieningsfuncties voor linksom (achteruit) draaienErzijn2functiesbeschikbaarvoorlinksomdraaien:eenfunctiemeteenvrijeslagkrachtinstellingeneenfunctiemetautomatisch stoppen. De automatisch-stoppenfunctie verlaagt het toerental om te voorkomen dat losgedraaide bouten/moeren eraf vallen en het materiaal beschadigen waaraan u werkt.

Defunctiemeteenvrijeslagkrachtinstellingsteltuinstaatomhetaandraaimomentteregelenmetdetrekkerscha-kelaar. Ukunthetaandraaimomenthandmatigaanpassenmetbehulpvandetrekkertijdenshetlosdraaien. Ditwordt aanbevolen voor gebruikers die zich reeds op hun gemak voelen met elektrische gereedschappen. U kunt omschakelen tussen de instellingen van de bedieningsfuncties door op de knop te drukken. ►Fig. 8Indicator Functie Max. slagen (min-1)Max. toe-rental (t/min) (min-1)Beoogd aan-draaimoment (N·m)*1Eigenschappen Toepassing4Slag-kracht (vrijeinstelling)2. 200 1. 800 1. 700*2Maximaal toerental, slag-kracht en aandraaimoment kunnen worden verkregen. Bediening voor losdraaien die een dynamische rege-ling van het slagkracht-toe-rentalbereik vereist. 1/2/3Auto-matisch stoppen2. 200 1. 800 1.

700 Verlaagt automatisch het toerental vanaf het maximale toerental nadat het gereedschap met de slagwerking is gestopt. Bouten/moeren losdraaien. Voorkomt dat het gereed-schap bouten/moeren te snel losdraait waardoor deze eraf vallen. De kans is kleiner dat bouten/moerentijdenshetverwijderenkwijtraken. :Hetlampjebrandt. *1Deopgegevenwaardenzijngemeteninovereenstemmingmetdestandaardtestmethodevandefabrikantengaranderenmogelijknietoptimaleprestatiesvoorspecieketaken. *2Hetgereedschapvereistdatdejuistedrukwordtuitgeoefendopdetrekkerschakelaaromhetaandraaimomentteregelen. OPMERKING:Detimingwaarmeehettoerentalwordtverlaagdisafhankelijkvanhettypebout/moerenhetmate-riaal waarin wordt gedraaid. Test het losdraaien voordat u deze functie gebruikt.

49 NEDERLANDSMaximaal-toerentalfunctieIn de maximaal-toerentalfunctie bereikt het toerental onmiddellijkdemaximalewaardevoordegeselec-teerde functie, ongeacht of u de trekkerschakelaar licht ofvollediginknijpt. Druk op de knop om de maximaal-toerentalfunctie in te schakelen. Druk nogmaals op de knop om de functieteverlaten. Hetindicatorlampjeophetbedie-ningspaneelbrandtterwijldemaximaal-toerentalfunctieis ingeschakeld. ►Fig. 9: 1. Knop 2. IndicatorlampjeOPMERKING:Demaximaal-toerentalfunctieblijftingeschakeld wanneer u de bedieningsfunctie van het gereedschap verandert. MONTAGELET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren. Selecteren van de juiste slagdopGebruikaltijddejuistemaatslagdopvoorhetvast-draaien van bouten en moeren.

Het gebruik van een slagdop met een verkeerde maat zal een onnauwkeurig en onregelmatig aandraaimoment en/of beschadiging van de bout of moer tot gevolg hebben. Een slagdop aanbrengen of verwijderenLET OP: Zorg ervoor dat de slagdop en het bevestigingsdeel niet beschadigd zijn voordat u de slagdop aanbrengt. LET OP: Nadat u de slagdop hebt aange-bracht, controleert u of deze stevig vast zit. Als deze eraf komt, mag u hem niet gebruiken. VerwijderdeO-ringuitdegroefindeslagdopenverwij-der daarna de pen uit de slagdop. Plaats de slagdop op devierkanteaandrijfkopzodathetgatindeslagdopisuitgelijndmethetgatindevierkanteaandrijfkop.  Steek de pen door het gat in de slagdop en het gat in devierkanteaandrijfkop. BrengdaarnadeO-ringweeropzijnoorspronkelijkeplaatsindegroefindeslagdopaan,zodatdepenopzijnplaatswordtgehouden.

Omdeslagdopteverwijderen,voertudezeprocedurein omgekeerde volgorde uit. ►Fig. 10: 1. Slagdop 2. O-ring 3. PenDe haak aanbrengenWAARSCHUWING: Gebruik de opgang-/bevestigingsmiddelen alleen waarvoor ze bedoeld zijn, d. w. z. ophangen aan een gereedschapsgor-del tussen werkzaamheden of tijdens pauzes. WAARSCHUWING: Wees voorzichtig dat de haak niet overbelast wordt aangezien een te hoge kracht of onregelmatige overbelasting kan leiden tot beschadiging van het gereedschap met per-soonlijk letsel tot gevolg. LET OP: Als u de haak aanbrengt, bevestigt u deze altijd stevig met de schroef. Als u dit niet doet, kandehaaklosrakenentotpersoonlijkletselleiden. LET OP: Verzeker u ervan dat het gereed-schap veilig hangt voordat u het loslaat. Door onzorgvuldig of ongebalanceerd ophangen kan het gereedschaperafvallenenpersoonlijkletselwordenveroorzaakt.

Dehaakishandigomhetgereedschaptijdelijkoptehangen. Dehaakkanaaniederezijkantvanhetgereedschap worden bevestigd. Om de haak te beves-tigen,steektudezeineengleufopeenzijkantenzetu hem vast met de schroef. Om de haak eraf te halen, draait u de schroef los en haalt u de haak eraf. ►Fig. 11: 1. Gleuf 2. Haak 3. SchroefRingAfhankelijk van het landLET OP: Alvorens de ring te gebruiken, zorgt u er voor dat de beugel en ring goed bevestigd en niet beschadigd zijn. LET OP: Gebruik de onderdelen voor ophan-gen of monteren uitsluitend waarvoor ze zijn bedoeld. Het gebruik voor onbedoelde doeleinden kanleidentoteenongevalofpersoonlijkletsel. De ring is handig om het gereedschap op te hangen aan een takel. Steek eerst het touw door de ring. Hang daarna het gereedschap hoog in de lucht met de takel. ►Fig. 12: 1. Beugel 2. Ring 3.

Wanneer het rode deel rondom de knop op de voorkant nog zichtbaar is, is de accu niet geheel vergrendeld. Schuif de accu volledig erop totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk van het gereedschapafvallenenletselveroorzakenbijuofanderen in uw omgeving. Houd het gereedschap stevig vast en plaats de slagdop over de bout of moer. Schakel het gereedschap in en draaivastgedurendedejuisteaandraaitijd. Hetjuisteaandraaimomentkanverschillenafhankelijkvan het soort en de maat van de bout, het materiaal van.

50 NEDERLANDShet te bevestigen werkstuk, enz. De relatie tussen het aandraaimomentendeaandraaitijdwordtaangegevenin de afbeelding(en). ►Fig. 13Juiste aandraaimoment voor een bout met hoge trekvastheid met maximale slagkrachtinstelling (4)N•m0321M24M24M2212(12236)(10197)(8157)(6118)(4078)(2039)12001000800600400200(kgf•cm)M20M22M201. Aandraaitijd(seconden)2. AandraaimomentLET OP: Als het gereedschap continu gebruikt wordt, raakt u het hamerhuis niet aan. Hethamerhuiskanbijzonderheetwordenenbrand-wonden op uw huid veroorzaken. ►Fig. 14: 1. HamerhuisOPMERKING: Houd het gereedschap recht voor de bout of moer. OPMERKING: Een buitensporig hoog aandraaimo-ment kan de bout/moer of slagdop beschadigen. Voordatuaanhetwerkgaat,dientualtijdevenproeftedraaien,omdejuisteaandraaitijdvooruwboutofmoer te bepalen.

OPMERKING: Als u het gereedschap onafgebroken hebt gebruikt totdat de accu helemaal leeg is, laat u het gereedschap eerst 15 minuten rusten voordat u doorgaat met een andere accu. Het aandraaimoment wordt beïnvloed door een groot aantal verschillende factoren, waaronder de volgende. Controleernahetvastdraaienaltijdhetaandraaimo-ment met een momentsleutel. 1.  Wanneerdeaccubijnaleegis,neemtdespanningaf en vermindert het aandraaimoment. 2. Slagdop• Het gebruik van een slagdop van een ver-keerde maat zal resulteren in een lager aandraaimoment. • Eenversletenslagdop(slijtageaanhetzes-kantig of vierkante uiteinde) zal resulteren in een lager aandraaimoment. 3. Bout• Zelfswanneerhetkoppelcoë?ciëntover-eenkomtmetdeboutklasse,hangthetjuisteaandraaimoment af van de boutdiameter.

• Zelfswanneerdeboutdiametersgelijkzijn,hangthetjuisteaandraaimomentafvanhetkoppelcoë?ciënt,deboutklasseendeboutlengte. 4. Door het gebruik van de universeelkoppeling zal de aandraaikracht van de slagmoersleutel iets lagerzijn. Hiervoorkuntucompenserendoorietslanger aan te draaien. 5. De manier van vasthouden van het gereedschap en de positie waar de schroef in het materiaal wordt gedraaid, hebben een invloed op het aandraaimoment. 6.  Bijlageretoerentallenwordtookhetaandraaimo-ment kleiner. ONDERHOUDLET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoudofafstellingentewordenuitgevoerdbijeenerkend Makita-servicecentrum of de Makita-fabriek, en altijdmetgebruikvanMakita-vervangingsonderdelen. OPTIONELE ACCESSOIRESLET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bijgebruikvanandereaccessoiresofhulpstukkenbestaathetgevaarvanpersoonlijkelet-sel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Wenstumeerbijzonderhedenoverdezeacces-soires,neemdancontactopmethetplaatselijkeMakita-servicecentrum.
