Karcher SP 16.000 Flood Box Handleiding

Reglementair gebruik:● Ontwatering van delen van gebouwen bij overstro-mingen● Over- en leegpompen van reservoirs● Waterafname uit bronnen en schachten● Zoet water uit boten en jachten pompenInstructies voor de werking, zie hoofdstuk Werking. Toegestane pompvloeistoffen GEVAARLevensgevaar en beschadigingsgevaar bij het ver-pompen van explosieve, brandbare of ongeschikte stoffen. Brandbare of explosieve stoffen kunnen ontbranden of exploderen. Ongeschikte stoffen kunnen de pomp beschadigen. Verpomp geen explosieve, brandbare of corrosieve vloeistoffen of gassen (bijv. brandstoffen, petroleum, nitroverdunner) en verpomp geen vetten, oliën, zout water of afvalwater van toiletinstallaties of water dat een lagere vloeibaarheid heeft dan schoon water. Toegestane pompvloeistoffen:● Zoet water tot een zekere mate van verontreiniging. SP 16.

000 Dirt:Water met een verontreinigingsgraad tot een korrel-grootte van 20 mmSP 22. 000 Dirt:Water met een verontreinigingsgraad tot een korrel-grootte van 30 mm● Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerd. ● Zeepsop, bijv.

van uitgelopen wasmachines. Pompaansluitend met helder zoet water spoelen en reini-gen, zie hoofdstuk Spoelen en reinigen. ● De temperatuur van de pompvloeistoffen moet tus-sen 5 °C en 35 °C liggen. Ondeskundig gebruikLET OPBeschadigingsgevaar door vorst. Het apparaat kan beschadigd raken wanneer het wordt gebruikt bij vorst. Een apparaat dat niet geheel leeg is, kan beschadigd raken door vorst. Gebruik het apparaat niet bij vorst. Bescherm het apparaat tegen vorst. LET OPBeschadigingsgevaar bij continu gebruik. Het apparaat is niet geschikt voor ononderbroken conti-nu gebruik. Gebruik het apparaat niet ononderbroken gedurende lange perioden continu (bijv. continue circulatie in vij-vers) of als stationaire installatie (bijv. als hefinstallatie, fonteinpomp). InstructieDe fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bedie-ning.

24 Nederlands몇 VOORZICHTIG● Aanwijzing voor een mogelijk gevaarlijke situatie dietot lichte verwondingen kan leiden. LET OP● Aanwijzing voor een mogelijk gevaarlijke situatie dietot materiële schade kan leiden. MilieubeschermingHet verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on-derdelen zoals batterijen, accu's of olie, die bij on-juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun-nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH)Actuele informatie over inhoudsstoffen vindt u onder: www. kaercher.

nl/REACHToebehoren en reserveonderdelenGebruik alleen origineel toebehoren en originele reser-veonderdelen. Deze garanderen een veilige en sto-ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www. kaercher. com. LeveringsomvangDe leveringsomvang van het apparaat is op de verpak-king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans-portschade neemt u contact op met uw distributeur. GarantieIn elk land gelden de garantievoorwaarden die door on-ze verantwoordelijke verkoopmaatschappij zijn uitgege-ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate-riaal- of fabricagefout de oorzaak is.

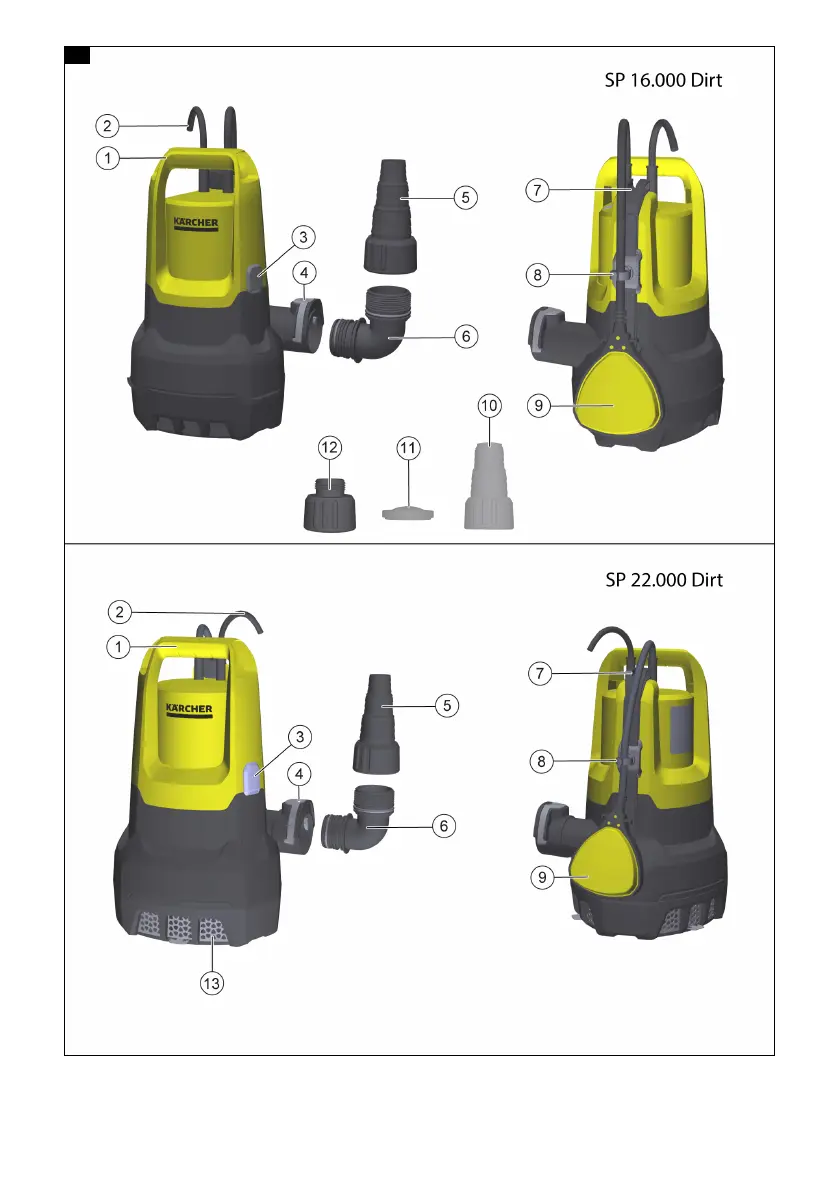

(adres zie achterzijde)Beschrijving apparaatAfbeeldingen, zie pagina’s met grafiekenAfbeelding A1 Handgreep2 Kabel voor spanningaansluiting met stekker3 Automatische ontluchtingsvoorziening4 Quick-Connect5 Pompaansluitingsonderdeel G 1 ½ (1”, 1 ¼” en 1 ½" slangaansluiting en G 1 ½ - schroefdraad)6 Aansluitstuk (G 1 ½ - schroefdraad)7 Vergrendeling (vlotterschakelaar)8 Hoogteverstelling (vlotterschakelaar)9 Vlotterschakelaar10 *Pompaansluitingsonderdeel G 1 (¾″ en 1″ slan-gaansluiting en G 1 - schroefdraad)11 *Terugslagklep12 G 1 - schroefaansluiting (SP 16. 000 Dirt)13 Voorfilter (SP 22. 000 Dirt)* Niet bij de levering inbegrepen. Inbedrijfstelling GEVAARGevaar voor elektrische schokken en letsel. Het apparaat bevat elektrische en mechanische onder-delen. Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt.

InstructieHoe korter de slanglengte en hoe groter de slangdiame-ter, des te hoger is het vermogen. Om verstopping van de pomp te voorkomen, moet een voorfilter worden gebruikt voor slangdiameters kleiner dan 1 ¼″. ● SP 16. 000 Dirt Bijzondere toebehoren● SP 22. 000 Dirt geïntegreerd in de sokkelDe pompaansluiting is voorzien van een steeksysteem (Quick-Connect). Het aansluitstuk met pompaansluitingsonderdeel G 1 ½ en de schroefaansluiting G 1 worden ongemonteerd bij het apparaat meegeleverd. InstructieSlangen met een diameter van 1″, 1 ¼″ en 1 ½″ kunnen op het pompaansluitingsonderdeel G 1 ½ worden aan-gesloten. Om de gewenste deeltjesgrootte te kunnen verpompen, moet een slangdiameter worden gekozen die groot ge-noeg is en moet het pompaansluitingsonderdeel G 1 ½ overeenkomstig aan de groeven worden verkort.

Ook bij kleinere deeltjes wordt een grote slangdiameter aan-bevolen om een hoge doorstroomhoeveelheid mogelijk te maken. Sluit de slang aan op de pomp als u een 1″, 1 ¼″ of 1 ½″ slang gebruikt:1 schroef het pompaansluitingsonderdeel G 1 ½ op het aansluitstuk.

Afbeelding B2 Duw de slangklem op de slang. 3 Duw de slang op het pompaansluitingsonderdeel G 1 ½ en zet hem vast met een slangklem. 4 Duw het aansluitstuk in de Quick-Connect. Afbeelding CSluit de slang aan op de pomp als u een ¾″ of 1″ slang gebruikt (SP 16. 000 Dirt):1 Schroef de G 1 schroefaansluiting op het aansluit-stuk. 2 Het bijzondere toebehoren pompaansluitingsonder-deel G 1 (6. 997-359. 0 pompaansluitingsonderdeel G 1 (33,3 mm) incl. terugslagklep - niet bij de leve-ring inbegrepen) op de schroefaansluiting G 1 mon-teren:a Plaats de terugslagklep zo op de G 1 schroefaan-sluiting dat het opschrift "UP" leesbaar is. b Schroef pompaansluitingsonderdeel G 1 op de schroefaansluiting G 1. 3 Duw de slangklem op de slang. 4 Duw de slang op het pompaansluitingsonderdeel G 1 en zet hem vast met een slangklem.

Nederlands 255 Duw het aansluitstuk in de Quick-Connect. Afbeelding CPomp opstellen/onderdompelen:1 Steek de hoogteverstelling van de vlotterschakelaar in de vergrendeling. Afbeelding D2 Plaats de pomp stevig op een vaste ondergrond in de pompvloeistof of dompel hem onder met behulp van een touw dat aan de handgreep is bevestigd. InstructieHet aanzuigbereik mag niet geblokkeerd zijn door ver-ontreinigingen. Als de ondergrond modderig is, plaats de pomp dan op een baksteen of iets dergelijks. Zorg ervoor dat de pomp horizontaal staat. De pomp niet aan de kabel of slang dragen. Werking GEVAARLevensgevaar door elektrische schok. Er bestaat levensgevaar door elektrische schok bij aan-raking van spanningvoerende delen. Raak tijdens het gebruik het aan de handgreep beves-tigde touw of voorwerpen die in contact komen met de pompvloeistof (bijv.

buisleidingen die in de te verpom-pen vloeistof steken, leuningen) niet aan en reik niet in de te verpompen vloeistof. Automatische ontluchtingsvoorziening1. Bij een laag vloeistofniveau kan aangezogen lucht of in de pomp aanwezige lucht via de automatische ontluchtingsvoorziening ontsnappen. Behalve lucht kan er ook vloeistof uitkomen. Als de pomp problemen heeft met aanzuigen wan-neer het vloeistofniveau laag is, haal dan de netstekker uit het stopcontact en steek deze er her-haaldelijk in om het aanzuigproces te helpen. Afbeelding EAutomatisch gebruik 1. Stel de vlotterschakelaar af door middel van dehoogteverstelling en de kabellengte. InstructieAls de pomp zonder toezicht wordt gebruikt, moet de vlotterschakelaar altijd in de hoogste positie worden ge-zet om een betrouwbare uitschakeling van de pomp te garanderen.

Afbeelding FInstructieWanneer de pomp op de onderste positie is ingesteld, moet de kabellengte tussen de vlotterschakelaar en de vergrendeling op 2,5 cm worden ingesteld, zie marke-ring op de kabel. Afbeelding G2. De netstekker in het stopcontact steken.

InstructieBij automatisch gebruik wordt het pompen automatisch gestuurd door de vlotterschakelaar. De pomp wordt ingeschakeld, zodra de vlotterschake-laar als gevolg van het stijgende vloeistofniveau de in-schakelhoogte heeft bereikt. De pomp wordt uitgeschakeld, zodra de vlotterschake-laar als gevolg van het dalende vloeistofniveau de uit-schakelhoogte heeft bereikt. De vlotterschakelaar moet zich vrij kunnen bewegen. De kabellengte tussen de vlotterschakelaar en de ver-grendeling moet ten minste 2,5 cm bedragen. Inschakelhoogte/uitschakelhoogte (vlotterscha-kelaar in onderste positie):Inschakelhoogte/uitschakelhoogte (vlotterscha-kelaar in bovenste positie):* De schakelhoogtes variëren naargelang de stand van de vlotterschakelaar en de kabellengte tussen de vlotterschakelaar en de vergrendeling. Wij raden aan de vooraf ingestelde kabellengte te behouden.

Handmatig gebruik InstructieBij handmatig gebruik blijft de pomp altijd ingeschakeld. Om te zorgen dat de pomp bij handmatig gebruik zelf aanzuigt, moet het vloeistofniveau minstens 60 mm (SP 16. 000 Dirt) of 50 mm (SP 22. 000 Dirt) bedragen. De pomp kan tot een restvloeistofhoogte van 25 mm (SP 16. 000 Dirt) of 35 mm (SP 22. 000 Dirt) wegpom-pen. De gespecificeerde restvloeistofhoogte wordt al-leen bij handmatig gebruik bereikt. De vlotterschakelaar moet zich vrij kunnen bewegen. 1. Bevestig de vlotterschakelaar in de vergrendeling, naar boven wijzend. Afbeelding HLET OPBeschadigingsgevaar bij drooglopen. Drooglopen leidt tot verhoogde slijtage van de pomp. Laat de pomp bij handmatig gebruik niet zonder toezicht draaien. In geval van drooglopen, onmiddellijk de netstekker uit het stopcontact trekken. 2. Netstekker in het stopcontact steken. Werking beëindigen1.

De netstekker uit het stopcontact trekken. Het apparaat stopt. LET OPBeschadigingsgevaar. Beschadigingsgevaar door opgedroogde verontreini-gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik. 2.

Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, dan moet het ap-paraat onmiddellijk na gebruik worden gespoeld en gereinigd, zie hoofdstuk Spoelen en reinigen. 3. Maak het apparaat en alle toebehoren leeg en laatze drogen. Verzorging en onderhoud GEVAARGevaar voor elektrische schokken en letsel. Het apparaat bevat elektrische en mechanische onder-delen. Min/Max SP 16. 000 Dirt SP 22. 000 DirtInschakelhoogte cm*18 / 21 20 / 24Uitschakelhoog-te cm*4 / 12 6 / 15Min/Max SP 16. 000 Dirt SP 22. 000 DirtInschakelhoogte cm*28 / 31 33 / 36Uitschakelhoog-te cm*14 / 22 19 / 27.

26 NederlandsReiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd. Spoelen en reinigenLET OPBeschadigingsgevaar. Beschadigingsgevaar door opgedroogde verontreini-gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik. 1 Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, moet het apparaat daarna worden gespoeld: Gebruik het apparaat om helder zoet water zonder toevoegingen te verpom-pen totdat alle verontreinigingen of toevoegingen uit het apparaat worden gespoeld.  GEVAARGevaar voor elektrische schokken en letsel. Het apparaat bevat elektrische en mechanische onder-delen. Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. 2 De netstekker uit het stopcontact trekken. 3 De toets van Quick-Connect indrukken en aansluit-stuk eraf trekken.

Afbeelding C4 Eventuele resten uit de slang en bij de Quick-Con-nect verwijderen. 5 De buitenkant van het apparaat met een zachte, schone doek en helder zoet water reinigen. 6 Maak het apparaat en alle toebehoren leeg en laat ze drogen. OnderhoudHet apparaat is onderhoudsvrij. VervoerVervoer met de hand몇 VOORZICHTIGGevaar voor letsel door struikelen. Er bestaat gevaar voor letsel door struikelen over losse kabels en slangen. Wees voorzichtig met kabels en slangen wanneer u het apparaat verplaatst. 1. Het apparaat bij de handgreep optillen en dragen. Vervoer in voertuigen몇 WAARSCHUWINGGevaar voor letsel, gevaar voor beschadiging. Houd bij het vervoer rekening met het gewicht van het apparaat. Berg het apparaat op of zet het vast in overeenstem-ming met de geldende richtlijnen, zodat het niet weg-glijdt of wordt weggeslingerd tijdens het transport. 2.

Leeg het apparaat en het toebehoren voor opslag volle-dig. Bescherm het apparaat tegen vorst. Bewaar het apparaat vorstvrij en niet buiten. 몇 VOORZICHTIGGevaar voor letsel en beschadiging. Het apparaat kan kantelen op hellende oppervlakken. Houd bij de opslag rekening met het gewicht van het ap-paraat. 1. De pomp en alle toebehoren geheel leegmaken. 2. De pomp en alle toebehoren laten drogen. 3. De pomp op een vorstvrije plaats opbergen. Hulp bij storingenStoringen hebben vaak oorzaken die eenvoudig met be-hulp van het volgende overzicht kunnen worden verhol-pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. Fout Oorzaak RemedieDe pomp draait, maar transporteert nietEr zit lucht in de pomp. 1. Netstekker meermaals uit het stopcontact trekken en erin steken tot er vloeistof wordtaangezogen. Het aanzuigbereik is verstopt. 1.

De netstekker uit het stopcontact trekken. 2. Het aanzuigbereik reinigen. Het vloeistofniveau is bij handmatig ge-bruik te laag. 1. Indien mogelijk, de pomp dieper in de pompvloeistof dompelen, zie hoofdstuk Werking. De pomp start niet of blijft tijdens het gebruik plotseling staanDe stroomvoorziening is onderbroken. 1. De zekeringen en elektrische verbindingen controleren. De thermoschakelaar heeft de pomp we-gens oververhitting uitgeschakeld. 1. De netstekker uit het stopcontact trekken. 2. De pomp laten afkoelen. 3. Vuildeeltjes in het aanzuigbereik verwijde-ren. 4. Het aanzuigbereik reinigen. 5. Droogloop van de pomp verhinderen. Het aanzuigbereik wordt geblokkeerd door vuildeeltjes. 1. De netstekker uit het stopcontact trekken. 2. Het aanzuigbereik reinigen. Het pompvermogen neemt afHet aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken. 2.

Nederlands 27Technische gegevensTechnische wijzigingen voorbehouden. Optimalisering van het volumeHet volume wordt groter:● naarmate de opvoerhoogte kleiner is;● naarmate de diameter van de gebruikte slang groteris;● naarmate de gebruikte slang korter is;● het drukverlies veroorzaakt door het aangesloten toebehoren kleiner is. EU-conformiteitsverklaringHiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij-nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: PompType: 1.
