Karcher SP 9.000 Flat Handleiding

Toegestane pompvloeistoffen GEVAARLevensgevaar en beschadigingsgevaar bij het ver-pompen van explosieve, brandbare of ongeschikte stoffen. Brandbare of explosieve stoffen kunnen ontbranden of exploderen. Ongeschikte stoffen kunnen de pomp beschadigen. Verpomp geen explosieve, brandbare of corrosieve vloeistoffen of gassen (bijv. brandstoffen, petroleum, nitroverdunner) en verpomp geen vetten, oliën, zout water of afvalwater van toiletinstallaties of water dat een lagere vloeibaarheid heeft dan schoon water. Toegestane pompvloeistoffen:● Zoet water tot de gespecificeerde mate van veront-reinigingSP 9. 500 Dirt en SP 11. 000 Dirt (vuilwaterpomp):Water met een verontreinigingsgraad tot een korrel-grootte van 20 mmSP 9.

000 Flat (schoonwaterpomp):Water met een verontreinigingsgraad tot een korrel-grootte van 5 mm● Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerd Algemene instructies. 23 Reglementair gebruik. 23 Gevarenniveaus. 24 Milieubescherming. 24 Toebehoren en reserveonderdelen. 24 Leveringsomvang. 24 Garantie. 24 Beschrijving apparaat. 24 Inbedrijfstelling. 24 Werking. 25 Verzorging en onderhoud. 26 Vervoer. 26 Opslag. 26 Hulp bij storingen. 26 Technische gegevens. 27 Optimalisering van het volume. 27 EU-conformiteitsverklaring. 28.

24 Nederlands● Zeepsop, bijv. van uitgelopen wasmachines. Pomp aansluitend met helder zoet water spoelen en reini-gen, zie hoofdstuk Spoelen en reinigen. ● De temperatuur van de pompvloeistoffen moet tus-sen 5 °C en 35 °C liggenOndeskundig gebruikLET OPBeschadigingsgevaar door vorst. Het apparaat kan beschadigd raken wanneer het wordt gebruikt bij vorst. Een apparaat dat niet geheel leeg is, kan beschadigd raken door vorst. Gebruik het apparaat niet bij vorst. Bescherm het apparaat tegen vorst. LET OPBeschadigingsgevaar bij continu gebruik. Het apparaat is niet geschikt voor ononderbroken conti-nu gebruik. Gebruik het apparaat niet ononderbroken gedurende lange perioden continu (bijv. continue circulatie in vij-vers) of als stationaire installatie (bijv. als hefinstallatie, fonteinpomp).

InstructieDe fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bedie-ning. Gevarenniveaus GEVAAR● Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt. 몇 WAARSCHUWING● Aanwijzing voor een mogelijk gevaarlijke situatie dietot zware of dodelijke verwondingen kan leiden. 몇 VOORZICHTIG● Aanwijzing voor een mogelijk gevaarlijke situatie dietot lichte verwondingen kan leiden. LET OP● Aanwijzing voor een mogelijk gevaarlijke situatie dietot materiële schade kan leiden. MilieubeschermingHet verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on-derdelen zoals batterijen, accu's of olie, die bij on-juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun-nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH)Actuele informatie over inhoudsstoffen vindt u onder: www. kaercher.

nl/REACHToebehoren en reserveonderdelenGebruik alleen origineel toebehoren en originele reser-veonderdelen. Deze garanderen een veilige en sto-ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www. kaercher. com. LeveringsomvangDe leveringsomvang van het apparaat is op de verpak-king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans-portschade neemt u contact op met uw distributeur. GarantieIn elk land gelden de garantievoorwaarden die door on-ze verantwoordelijke verkoopmaatschappij zijn uitgege-ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate-riaal- of fabricagefout de oorzaak is.

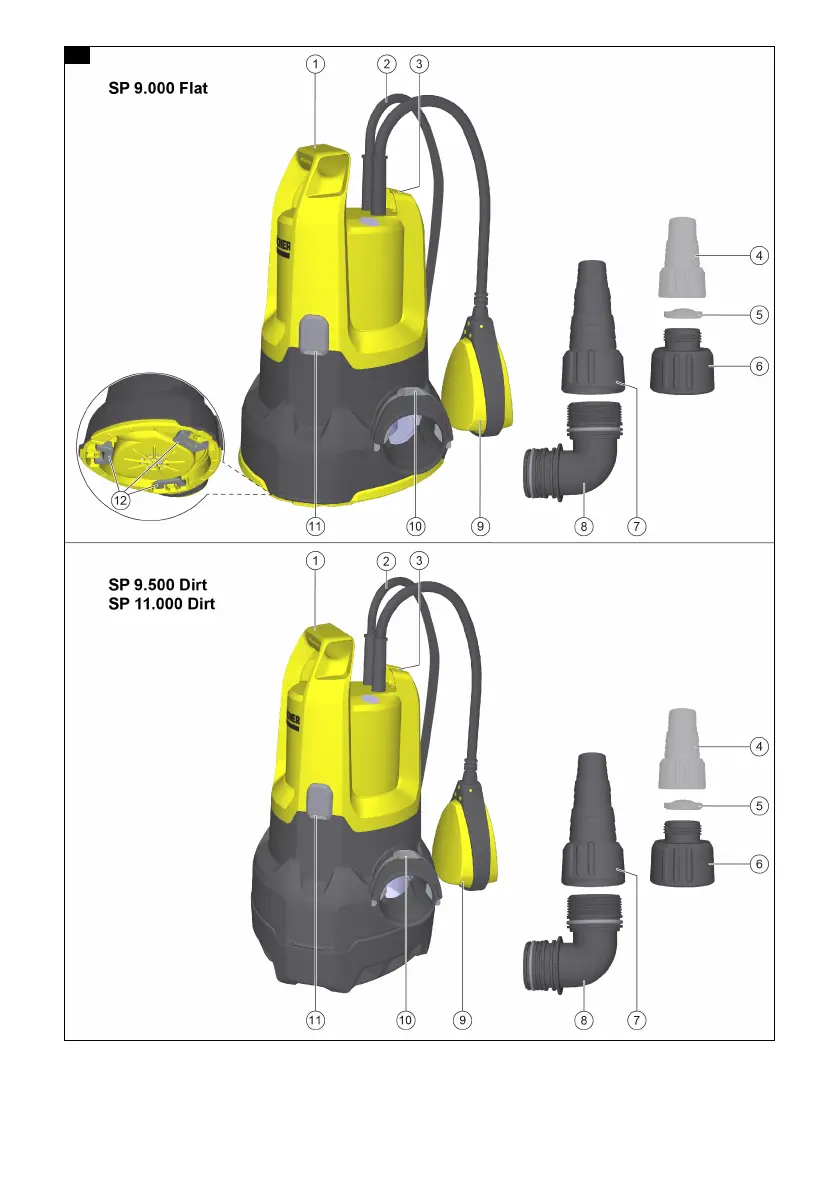

Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge-autoriseerde klantenservice. (adres zie achterzijde)Beschrijving apparaatAfbeeldingen, zie pagina’s met grafiekenAfbeelding A1 Handgreep2 Kabel voor spanningaansluiting met stekker3 Vergrendeling (vlotterschakelaar)4 *Pompaansluitingsonderdeel G 1 (¾″ en 1″ slan-gaansluiting en G 1 - schroefdraad)5 *Terugslagklep6 G 1 - schroefaansluiting7 Pompaansluitingsonderdeel G 1 ½ (1", 1 ¼" en 1 ½” slangaansluiting en G 1 ½ - schroefdraad)8 Aansluitstuk (G 1 ½ - schroefdraad)9 Vlotterschakelaar10 Quick-Connect11 Automatische ontluchtingsvoorziening12 Voeten (SP 9. 000 Flat)* Niet bij de levering inbegrepen. Inbedrijfstelling GEVAARGevaar voor elektrische schokken en letsel. Het apparaat bevat elektrische en mechanische onder-delen.

Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. InstructieHoe korter de slanglengte en hoe groter de slangdiame-ter, des te hoger is het vermogen. Om verstopping van de pomp te voorkomen, moet een voorfilter worden gebruikt voor slangdiameters kleiner dan 1 ¼″.

De pompaansluiting is voorzien van een steeksysteem (Quick-Connect). Het aansluitstuk met pompaansluitingsonderdeel G 1 ½ en de schroefaansluiting G 1 worden ongemonteerd bij het apparaat meegeleverd. InstructieSlangen met een diameter van 1″, 1 ¼″ en 1 ½″ kunnen op het pompaansluitingsonderdeel G 1 ½ worden aan-gesloten.

Nederlands 25Om de gewenste deeltjesgrootte te kunnen verpompen, moet een slangdiameter worden gekozen die groot ge-noeg is en moet het pompaansluitingsonderdeel G 1 ½ overeenkomstig aan de groeven worden verkort. Ook bij kleinere deeltjes wordt een grote slangdiameter aan-bevolen om een hoge doorstroomhoeveelheid mogelijk te maken. Sluit de slang aan op de pomp als u een 1″, 1 ¼″ of 1 ½″ slang gebruikt:1 schroef het pompaansluitingsonderdeel G 1 ½ op het aansluitstuk. Afbeelding B2 Duw de slangklem op de slang. 3 Duw de slang op het pompaansluitingsonderdeel G 1 ½ en zet hem vast met een slangklem. 4 Duw het aansluitstuk in de Quick-Connect. Afbeelding CSluit de slang aan op de pomp als u een ¾″ of 1″ slang gebruikt:1 Schroef de G 1 schroefaansluiting op het aansluit-stuk. Afbeelding B2 Het bijzondere toebehoren pompaansluitingsonder-deel G 1 (6. 997-359.

0 pompaansluitingsonderdeel G 1 (33,3 mm) incl. terugslagklep - niet bij de leve-ring inbegrepen) op de schroefaansluiting G 1 mon-teren:a Plaats de terugslagklep zo op de G 1 schroefaan-sluiting dat het opschrift "UP" leesbaar is. b Schroef pompaansluitingsonderdeel G 1 op de schroefaansluiting G 1. 3 Duw de slangklem op de slang. 4 Duw de slang op het pompaansluitingsonderdeel G 1 en zet hem vast met een slangklem. 5 Duw het aansluitstuk in de Quick-Connect. Afbeelding CPomp opstellen/onderdompelen:1 Voeten uit- of inklappen (SP 9. 000 Flat). Afbeelding D2 Plaats de pomp stevig op een vaste ondergrond in de pompvloeistof of dompel hem onder met behulp van een touw dat aan de handgreep is bevestigd. InstructieHet aanzuigbereik mag niet geblokkeerd zijn door ver-ontreinigingen. Als de ondergrond modderig is, plaats de pomp dan op een baksteen of iets dergelijks.

Raak tijdens het gebruik het aan de handgreep beves-tigde touw of voorwerpen die in contact komen met de pompvloeistof (bijv. buisleidingen die in de te verpom-pen vloeistof steken, leuningen) niet aan en reik niet in de te verpompen vloeistof. Automatische ontluchtingsvoorziening1. Bij een laag vloeistofniveau kan aangezogen lucht of in de pomp aanwezige lucht via de automatische ontluchtingsvoorziening ontsnappen. Behalve lucht kan er ook vloeistof uitkomen. Als de pomp problemen heeft met aanzuigen wan-neer het vloeistofniveau laag is, haal dan de netstekker uit het stopcontact en steek deze er her-haaldelijk in om het aanzuigproces te helpen. Afbeelding EAutomatisch gebruik 1. Klap de voeten indien nodig uit, zie hoofdstuk Inbe-drijfstelling (SP 9. 000 Flat). InstructieHet uitklappen van de voeten is niet absoluut noodzake-lijk, maar het verhoogt wel het vermogen. 2.

Netstekker in het stopcontact steken. InstructieBij automatisch gebruik wordt het pompen automatisch gestuurd door de vlotterschakelaar. De pomp wordt ingeschakeld, zodra de vlotterschake-laar als gevolg van het stijgende vloeistofniveau de in-schakelhoogte heeft bereikt. De pomp wordt uitgeschakeld, zodra de vlotterschake-laar als gevolg van het dalende vloeistofniveau de uit-schakelhoogte heeft bereikt. De vlotterschakelaar moet zich vrij kunnen bewegen. Afbeelding F* De schakelhoogten variëren naargelang de stand van de vlotterschakelaar. Handmatig gebruik InstructieBij handmatig gebruik blijft de pomp altijd ingeschakeld. Om te zorgen dat de pomp bij handmatig gebruik zelf aanzuigt, moet het vloeistofniveau minstens 60 mm (SP 9. 500 Dirt en SP 11. 000 Dirt) of 7 mm (SP 9. 000 Flat) bedragen. InstructieDe pomp kan tot een restvloeistofhoogte van 25 mm (SP 9. 500 Dirt en SP 11.

000 Dirt) of 1 mm (SP 9. 000 Flat) wegpompen. De gespecificeerde restvloeistofhoogten worden alleen bij handmatig gebruik bereikt. De vlotterschakelaar moet zich vrij kunnen bewegen. 1.

Voeten inklappen, zie hoofdstuk Inbedrijfstelling (SP 9. 000 Flat). InstructieDoor het inklappen van de voeten is bij handmatig ge-bruik vlakke afzuiging van de vloeistof tot 1 mm rest-vloeistofhoogte mogelijk. 2. Bevestig de vlotterschakelaar in de vergrendeling, naar boven wijzend. Afbeelding GLET OPBeschadigingsgevaar bij drooglopen. Drooglopen leidt tot verhoogde slijtage van de pomp. Laat de pomp bij handmatig gebruik niet zonder toezicht draaien. In geval van drooglopen, onmiddellijk de netstekker uit het stopcontact trekken. 3. Netstekker in het stopcontact steken. Werking beëindigen1. De netstekker uit het stopcontact trekken. Het apparaat stopt. Min / Max SP 9. 000 FlatSP 9. 500 DirtSP 11. 000 DirtInschakel-hoogte cm*36 / 44 43 / 50 43 / 50Uitschakel-hoogte cm*15 / 24 18 / 30 18 / 30.

26 NederlandsLET OPBeschadigingsgevaar. Beschadigingsgevaar door opgedroogde verontreini-gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik. 2. Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, dan moet het ap-paraat onmiddellijk na gebruik worden gespoeld en gereinigd, zie hoofdstuk Spoelen en reinigen. 3. Maak het apparaat en alle toebehoren leeg en laat ze drogen. Verzorging en onderhoud GEVAARGevaar voor elektrische schokken en letsel. Het apparaat bevat elektrische en mechanische onder-delen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd. Spoelen en reinigenLET OPBeschadigingsgevaar. Beschadigingsgevaar door opgedroogde verontreini-gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik.

1 Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, moet het apparaat daarna worden gespoeld: Gebruik het apparaat om helder zoet water zonder toevoegingen te verpom-pen totdat alle verontreinigingen of toevoegingen uit het apparaat worden gespoeld.  GEVAARGevaar voor elektrische schokken en letsel. Het apparaat bevat elektrische en mechanische onder-delen. Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. 2 De netstekker uit het stopcontact trekken. 3 De toets van Quick-Connect indrukken en aansluit-stuk eraf trekken. Afbeelding C4 Eventuele resten uit de slang en bij de Quick-Con-nect verwijderen. 5 De buitenkant van het apparaat met een zachte, schone doek en helder zoet water reinigen. 6 Maak het apparaat en alle toebehoren leeg en laat ze drogen. OnderhoudHet apparaat is onderhoudsvrij.

Het apparaat bij de handgreep optillen en dragen. Vervoer in voertuigen몇 WAARSCHUWINGGevaar voor letsel, gevaar voor beschadiging. Houd bij het vervoer rekening met het gewicht van het apparaat. Berg het apparaat op of zet het vast in overeenstem-ming met de geldende richtlijnen, zodat het niet weg-glijdt of wordt weggeslingerd tijdens het transport. 2. Apparaat bij transport in voertuigen conform de richtlijnen tegen wegglijden en omvallen beveiligen. OpslagLET OPGevaar voor beschadiging door vorst. Apparaten die niet volledig leeg zijn, kunnen bescha-digd raken door vorst. Leeg het apparaat en het toebehoren voor opslag volle-dig. Bescherm het apparaat tegen vorst. Bewaar het apparaat vorstvrij en niet buiten. 몇 VOORZICHTIGGevaar voor letsel en beschadiging. Het apparaat kan kantelen op hellende oppervlakken. Houd bij de opslag rekening met het gewicht van het ap-paraat. 1.

De pomp en alle toebehoren geheel leegmaken. 2. De pomp en alle toebehoren laten drogen. 3. De pomp op een vorstvrije plaats opbergen. Hulp bij storingenStoringen hebben vaak oorzaken die eenvoudig met be-hulp van het volgende overzicht kunnen worden verhol-pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. Fout Oorzaak RemedieDe pomp draait, maar transporteert nietEr zit lucht in de pomp. 1. De correcte inbedrijfstelling controleren(zie hoofdstuk Inbedrijfstelling en Wer-king). Het aanzuigbereik wordt geblokkeerd door vuildeeltjes. 1. De netstekker uit het stopcontact trekken. 2. Het aanzuigbereik reinigen. Het vloeistofniveau is te laag (handmatig gebruik), zie hoofdstuk Technische ge-gevens. 1. De pomp dieper in de pompvloeistof dom-pelen, zie hoofdstuk Handmatig gebruik.

Nederlands 27Technische gegevensTechnische wijzigingen voorbehouden. Optimalisering van het volumeHet volume wordt groter:● naarmate de opvoerhoogte kleiner is;● naarmate de diameter van de gebruikte slang groter is;● naarmate de gebruikte slang korter is;● het drukverlies veroorzaakt door het aangesloten toebehoren kleiner is. De pomp start niet, of komt tijdens gebruik tot stilstandDe stroomvoorziening is onderbroken. 1. De zekeringen en elektrische verbindingen controleren. De thermoschakelaar heeft de pomp we-gens oververhitting uitgeschakeld. 1. De netstekker uit het stopcontact trekken. 2. De pomp laten afkoelen. 3. Het aanzuigbereik reinigen. 4. Droogloop van de pomp verhinderen. Vuildeeltjes zitten vastgeklemd in het aanzuigbereik. 1. De netstekker uit het stopcontact trekken. 2. Het aanzuigbereik reinigen. De vlotterschakelaar schakelt de pomp uit. 1.

Automatisch gebruik: De positie en vrijebeweging van de vlotterschakelaar contro-leren en indien nodig corrigeren, zie hoofd-stuk Automatisch gebruik. 2. Handmatig gebruik: Plaats de vlotterscha-kelaar correct, zie hoofdstuk Handmatig gebruik. Vermogen neemt af of is te geringHet aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact halen en het aanzuigbereik reinigen. Het vermogen van de pomp is afhankelijk van de opvoerhoogte en de aangesloten periferie. 1. De maximale hoogte in acht nemen, zie hoofdstuk Technische gegevens. Kies in-dien nodig een grotere slangdiameter of een kortere slanglengte. De doorsnede aan de drukzijde is ver-nauwd, bijv. doordat het ventiel/de ko-gelkraan niet volledig open staat. 1. Het ventiel/de kogelkraan volledig openen. De slang aan de drukzijde is geknikt. 1. De knikplaatsen in de slang verwijderen.

28 EspañolEU-conformiteitsverklaringHiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij-nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: PompType: 1. 645-xxxRelevante EU-richtlijnen2014/35/EU2014/30/EU2011/65/EU2009/125/EGToegepaste bepaling(en)(EU) 2019/1781Toegepaste geharmoniseerde normenEN 60335-1EN 60335-2-41EN 62233: 2008EN 55014-1: 2017 + A11: 2020EN 55014-2: 2015EN 61000-3-2: 2014EN 61000-3-3: 2013EN IEC 63000: 2018De ondergetekenden handelen in opdracht en met vol-macht van de directie. Gevolmachtigde voor de documentatie: S. ReiserAlfred Kärcher SE & Co. KGAlfred-Kärcher-Str. 28 - 4071364 Winnenden (Germany)Tel.
