Karcher BP 4.900 Home Handleiding

ReiserAlfred Kärcher SE & Co. KGAlfred-Kärcher-Str. 28 - 4071364 Winnenden (Germany)Tel. : +49 7195 14-0Fax: +49 7195 14-2212Winnenden, 01/11/2021InhoudAlgemene instructiesVoordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgen-de eigenaars. Reglementair gebruikDit apparaat werd voor privégebruik ontwikkeld en is niet voor de eisen van commercieel gebruik bedoeld. Dit apparaat is uitsluitend bedoeld voor gebruik bin-nenshuis. InstructieDe pomp is niet geschikt voor het versterken van de be-staande leidingdruk. Toegestane pompvloeistoffenToegestane pompvloeistoffen:● Proceswater● Pompwater● Bronwater● Regenwater Algemene instructies. 21 Reglementair gebruik. 21 Gevarenniveaus. 22 Milieubescherming.

22 Nederlands● Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerdDe temperatuur van de aangevoerde vloeistof mag niet meer dan 35 °C bedragen. Ondeskundig gebruikInstructieDe fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bedie-ning. Gevarenniveaus GEVAAR● Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt. 몇 WAARSCHUWING● Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden. 몇 VOORZICHTIG● Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden. LET OP● Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden. MilieubeschermingDe verpakkingsmaterialen zijn herbruikbaar. Ver-wijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be-standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet sa-men met het huisvuil af. Instructies betreffende ingrediënten (REACH)Actuele informatie over ingrediënten vindt u op: www. kaercher. de/REACHToebehoren en reserveonderdelenGebruik alleen origineel toebehoren en originele reser-veonderdelen. Deze garanderen een veilige en sto-ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www. kaercher. com. LeveringsomvangDe leveringsomvang van het apparaat is op de verpak-king afgebeeld.

GarantieIn elk land gelden de garantievoorwaarden die door on-ze verantwoordelijke verkoopmaatschappij zijn uitgege-ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate-riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge-autoriseerde klantenservice. (adres zie achterzijde)Beschrijving apparaatIn deze gebruiksaanwijzing wordt de maximale uitrus-ting beschreven. Afhankelijk van het model zijn er ver-schillen in de leveringsomvang (zie verpakking).

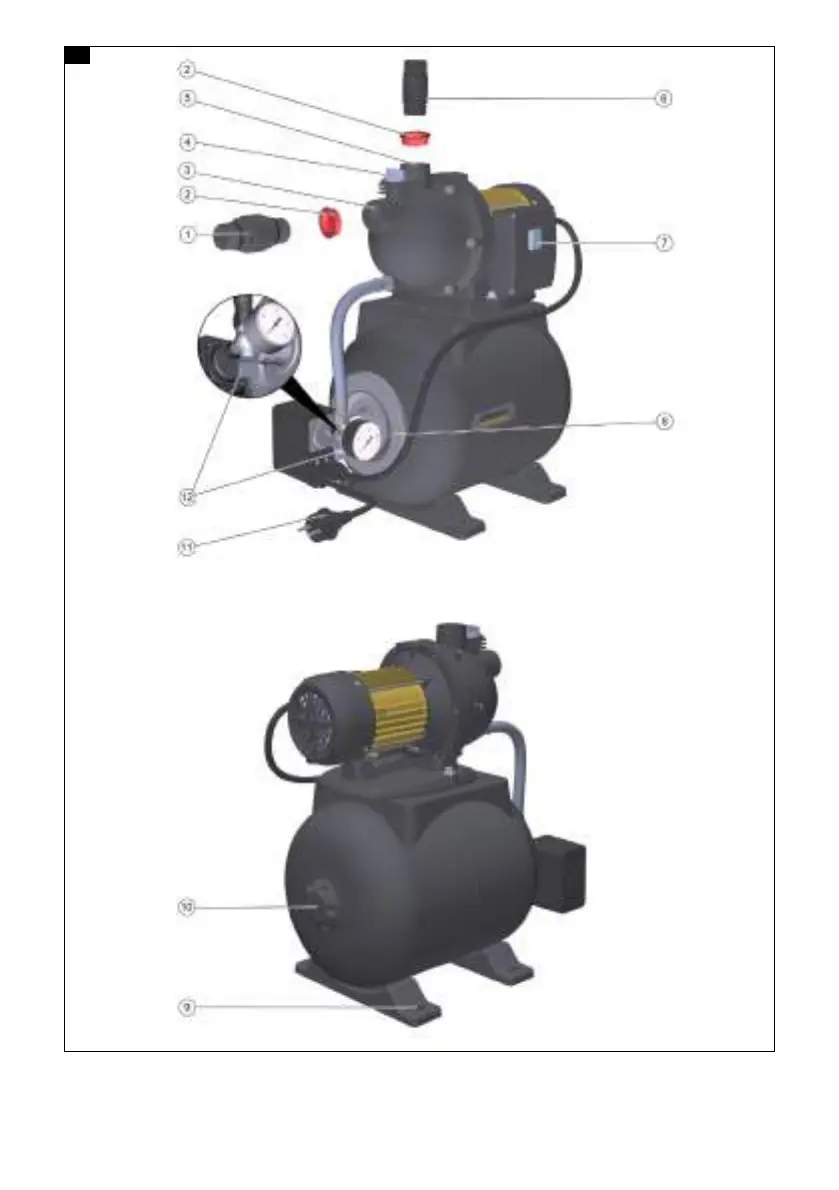

Afbeeldingen, zie pagina met schema'sAfbeelding A1 Aansluitadapter met geïntegreerde terugslagklep 2 Sluitstop3 Aansluiting G 1 (33,3 mm) zuigleiding (ingang)4 Vulopening met afsluitdop5 Aansluiting G 1 (33,3 mm) drukleiding (uitgang)6 Aansluitadapter voor pompen G 17 AAN/UIT-knop8 Drukindicatie9 Voet met langwerpig gat voor schroeven10 Luchtventiel (automatisch ventiel) met afsluitdop11 Kabel voor netaansluiting met stekker12 AftapplugInbedrijfstellingWe raden aan om alleen originele Kärcher zuigslangen, filtercomponenten en slangaansluitingen te gebruiken. Als onderdelen van andere fabrikanten worden ge-bruikt, kan dit tot storingen bij het aanzuigen van de pompvloeistof leiden, vooral bij het gebruik van bajonet-verbindingssystemen. Vóór de inbedrijfstellingVoorbereiden● Controleer vóór de inbedrijfstelling de druk van de luchtvulling in het reservoir.

Vul zo nodig in uitge-schakelde/drukloze toestand bij tot 2,0 bar met een in de handel verkrijgbare luchtpomp. Afbeelding B● Beveilig het apparaat tegen wegglijden, schroef het zo nodig vast. ● Verwijder de sluitstop. ● Schroef de aansluitadapter met geïntegreerde te-rugslagklep in de zuigslangaansluiting van de pomp (ingang). Afbeelding CInstructieAls het water vuil is, raden wij aan een voorfilter (zie bij-zonder toebehoren) te plaatsen tussen de terugslagklep en de zuigslang.

Afbeelding D1 Sluit de vacuümbestendige zuigslang met geïnte-greerde terugstroomstop aan op de zuigzijde. (Ver-krijgbaar als bijzonder toebehoren). 2 Schroef de aansluitadapter in de drukaansluiting van de pomp (uitgang). 3 Sluit de drukleiding aan. 4 Schroef het deksel van de vulopening af. Afbeelding E● Vul met water tot het overloopt. Afbeelding F● Schroef het deksel stevig op de vulopening. ● Open de bestaande afsluitventielen in de druklei-ding.

Nederlands 23InstructieGeringe ondichtheden leiden al tot storingen. ● Dicht in geval van lekkage alle verbindingen af met een geschikt afdichtmiddel (bijv. teflontape) om sto-ringen door lekkage of luchtaanzuiging te voorko-men. Vaste installatieBij een vaste installatie kan de pomp op een geschikt oppervlak worden vastgeschroefd. ● Schroef de voeten met geschikte schroeven op een effen oppervlak vast. Bij een vaste installatie is het bovendien aan te bevelen aan de drukzijde een flexibele component, zoals een flexibele bufferslang (zie bijzonder toebehoren), te monteren. Dit heeft de volgende voordelen:● Meer flexibiliteit bij de opstelling en montage. ● Geluidsbeperking, omdat er geen trillingen naar de leidingbuizen worden overgedragen. ● Bij kleinere lekken schakelt de pomp minder vaak.

InstructieOm het latere aftappen en de drukontlasting van het systeem te vereenvoudigen, wordt de montage van een afsluitkraan tussen de pomp en de drukleiding aanbe-volen (niet inbegrepen in de leveringsomvang). Als de pomp wordt leeggemaakt, kan door het sluiten van de afsluitkraan verhinderd worden dat het water uit de drukleiding wegstroomt. WerkingWerking 1. De netstekker in het stopcontact steken. 2. Het apparaat met de AAN/UIT-schakelaar inschake-len. InstructiePomp start onmiddellijk. Wacht tot de pomp aanzuigt en gelijkmatig levert, sluit dan de afsluitkranen in de druk-leiding. Na het bereiken van de uitschakeldruk schakelt de druk-schakelaar de motor uit. Het reservoir is nu gevuld, de hydrofoorpomp is klaar voor gebruik. Als er geen watertoevoer is, wordt de uitschakeldruk niet bereikt en kan de drukschakelaar het apparaat niet meer uitschakelen.

Hierdoor wordt het water in de pompkop verwarmd. Om schade aan de pomp door oververhitting te voorko-men, wordt de stroomtoevoer bij oververhitting door de thermoschakelaar onderbroken. Na afkoeling wordt de stroomtoevoer hersteld. InstructieDe afkoeltijd tot de motor opnieuw start, kan tot 150 mi-nuten bedragen.

Wij adviseren het gebruik van een droogloopbeveiliging (zie bijzonder toebehoren) als reguliere bescherming tegen watertekort. LET OPGevaar voor letsel, systeem staat onder druk. Bij het openen van een onder druk staand systeem kunt u gewond raken door rondvliegende onderdelen. Maak het apparaat drukloos alvorens de aansluitingen te openen. (Druk, zie hoofdstuk Technische gegevens)Werking beëindigen1. Het apparaat aan de AAN/UIT-schakelaar uitscha-kelen. 2. Trek de netstekker van het apparaat uit het stopcon-tact. Verzorging en onderhoud GEVAARGevaar voor elektrische schokken. Vóór alle werkzaamheden aan het apparaat het appa-raat uitschakelen en de netstekker uittrekken. Het apparaat is onderhoudsvrij. Drukontlasting1. Open en sluit aangesloten afsluitventielen om de druk af te laten. Het systeem is drukloos.

InstructieWanneer u water met additieven pompt, moet u de pomp na elk gebruik met schoon water spoelen. Controleer de druk van de luchtvulling in het reservoir1. Controleer om de zes maanden de druk van de luchtvulling in het reservoir, vul indien nodig bij tot 2,0 bar wanneer het apparaat uitgeschakeld/dru-kloos is (trek de netstekker uit het stopcontact, open de waterkraan)InstructieDe luchtklep bevindt zich onder de afdekking. Schroef de afdekking tegen de klok in los. Afbeelding BVervoer몇 VOORZICHTIGGevaar voor letselGevaar voor letsel door kantelend apparaat. Let bij het vervoer op het gewicht van het apparaat (zie hoofdstuk Technische gegevens) en beveilig het dien-overeenkomstig wanneer het in voertuigen wordt ver-voerd. Opslag몇 VOORZICHTIGNiet in acht nemen van het gewichtGevaar voor letsel en beschadigingHoud bij de opslag rekening met het gewicht van het ap-paraat. 1.

Maak het apparaat volledig leeg voordat u het op-bergt. 2. Het apparaat op een vorstvrije plaats bewaren. bijzonder toebehorenHet mogelijke bijzondere toebehoren vindt u op de laat-ste bladzijde van deze gebruiksaanwijzing.

24 NederlandsTechnische gegevensInstructieUitzondering volgens verordening (EU) 2019/1781 bijlage I punt 2 (12): j)Technische veranderingen voorbehouden. Fout Oorzaak OplossingDe pomp draait, maar transporteert nietEr zit lucht in de pomp. 1. Zie hoofdstuk VoorbereidenDe lucht kan niet ontsnappen aan de drukzijde. 1. Open het tappunt aan de drukzijde. Geen water beschikbaar. 1. Controleer het waterreservoir. De pomp start niet of blijft tijdens het gebruik plotseling staanDe stroomvoorziening is onderbroken. 1. De zekeringen en elektrische verbindingen controleren. De thermoschakelaar in de motor heeft de pomp uitgeschakeld wegens overver-hitting van de motor. 1. Het netsnoer uittrekken. 2. De pomp laten afkoelen. 3. Het aanzuigbereik reinigen. 4. Voorkom drooglopen. InstructieDe afkoeltijd tot de motor start, kan tot 150 mi-nuten bedragen.

De pomp schakelt van-zelf uit en ook weer inDe thermoschakelaar heeft de pomp uit-geschakeld om deze te beschermen te-gen oververhitting of weer ingeschakeld nadat deze is afgekoeld. 1. Om herhaling te voorkomen, moet het sys-teem op lekken worden gecontroleerd en afgedicht. De motor start opnieuw onmiddellijk na het uit-schakelenDe druk in het systeem gaat verloren. 1. Controleer de aansluitingen, inclusief af-dichtingen en controleer de wateruitlaat. De geringste lekkage beïnvloedt de wer-king. De luchtdruk in het reservoir is te laag. 1. Vul het reservoir met 2,0 bar (zie hoofdstuk Verzorging en onderhoud). De terugslagklep sluit niet goed. 1. Controleer de terugslagklep aan de zuigzij-de. Het membraan in het drukvat is defect. 1. Laat het membraan vervangen. Het vermogen neemt af of is te geringHet aanzuigfilter of de terugslagklep (bij-zonder toebehoren) zijn vervuild. 1.

Kies in-dien nodig een andere slangdiameter of een andere slanglengte. Trillend geluid bij water-afnameHet membraan in het drukvat trilt. 1. Een door de werking veroorzaakt geluid dat kan worden verholpen door de druk van de luchtvulling in het reservoir te verla-gen. BP 3. 200 Home BP 4. 900 HomeNetspanning V 230-240 230-240Netfrequentie Hz 50 50Nominaal vermogen W 600 1150Gegevens capaciteit apparaatOpbrengst maximaal l/h 3200 4900Aanzuighoogte (max. ) m 8 8Gehalte van vaste stoffen in het water kg/m3>2,5 >2,5Druk (max. ) MPa (bar) 3,6 5,0Max. druk van de luchtvulling in het reservoir MPa (bar) 0,18 - 0,2 (1,8 - 2,0) 0,18 - 0,2 (1,8 - 2,0)Max. toelaatbare binnendruk in het reservoir MPa (bar) 0,50 (5,0) 0,50 (5,0)Opvoerhoogte (max. ) m 28 35Afmetingen en gewichtenGewicht (zonder toebehoren) kg 10,5 13,9.
