W

ir freuen uns, dass Sie sich für ein Produkt aus dem Hause

Grothe GmbH entschieden haben. Diese neue

McGuard

-Genera-

tion bietet Ihnen einen hohen Nutzen an Installationsfreundlich-

k

eit, Sicherheit, Bedienkomfort und Zuverlässigkeit im

alltäglichen Gebrauch. Energieeinsparung, Komfort und Sicher-

heit sind die klaren Vorteile dieses Produktes.

1. Funktion

D

er

McGuard

i

st ein Präsenzmelder.

Registriert Ihr

McGuard

in seinem Erfassungsbereich eine sich

b

ewegende Wärmequelle (z.B. Person), schaltet der Melder au-

t

omatisch den angeschlossenen Verbraucher an. Verlässt die

P

erson den Erfassungsbereich, trennt der

McGuard

d

en Verbrau-

cher nach einer von Ihnen vorgewählten Zeit wieder vom Netz.

J

ede Bewegung im Erfassungsbereich während der Einschalt-

p

hase lässt die eingestellte Zeit neu starten. Wichtig ist, dass nur

B

ewegungen (im Erfassungsbereich) einen Schaltvorgang auslö-

sen.

D

er

McGuard

v

erfügt über zwei Ausgänge:

•

Ausgang 1: Helligkeitsabhängig (LED rot)

Der erste Ausgang ist von der Umgebungshelligkeit abhängig und

e

ignet sich somit ideal zum Schalten der Beleuchtung. Betritt

e

ine Person den Raum und die Umgebungshelligkeit ist unterhalb

der am

McGuard

eingestellten Helligkeit, wird automatisch das

Licht eingeschaltet. Verlässt die Person den Raum, wird nach der

e

ingestellten Zeit die Beleuchtung automatisch wieder abge-

s

chaltet.

• Ausgang 2: Helligkeitsunabhängig (LED gelb)

D

er zweite Ausgang ist von der Umgebungshelligkeit unabhängig

und eignet sich ideal zur Ansteuerung von Heizung, Lüftung,

K

lima und Alarm. So kann unabhängig von der Umgebungshellig-

keit der Lüfter im Bad geschaltet werden, sobald eine Person in

den Erfassungsbereich von McGuard tritt.

2. Inhalt

1 x Präsenzmelder (30cm Zuleitung)

1

x Kontrollbox

1 x Bedienungsanleitung

3. Einstellmöglichkeiten am Melder

Die Einstellelemente befinden sich im Sensor. Lösen Sie mit Hilfe

eines Schraubenziehers die Verrastung des Sensorkopfes (Abb.1).

4. Montageort und Erfassungsbereich

Die Reichweite / Empfindlichkeit ist abhängig von Bewegungs-

r

ichtung / -geschwindigkeit.

I

deale Installation:

•

2,4m Höhe (Durchmesser 6 m)

• zentriert im Raum

• oberhalb des Aktionsplatzes (Arbeitsplatz, etc.)

•

vibrationsfrei

•

vermeiden Sie die Ausrichtung des Sensors in Richtung Wärme-

quellen (Abb.3)

5. Montage

Arbeiten am 230V-Netz dürfen nur von autorisiertem Fachperso-

n

al ausgeführt werden.

Vor der Montage des

McGuard

ist die Netzspannung frei zu

schalten und gegen Wiedereinschalten zu sichern.

B

ohren Sie ein Loch (Durchmesser 65 mm) in die Decke (Decken-

dicke: 5 - 25 mm).

Bitte beachten Sie dass bei Anschluss eines Slaves der Lochab-

s

tand max. 3m betragen darf.

E

ntfernen Sie die Abdeckungen der Kontrollbox.

S

chließen Sie das Gerät elektrisch an (s. Schaltungen).

S

chrauben Sie die Abdeckungen wieder auf die Kontrollbox.

Schieben Sie die Kontrollbox mit den Kabeln in die Zwischende-

c

ke.

B

efestigen Sie den Sensor mit Hilfe der Down - light - Mechanik.

Bitte beachten

:

N

ach Spannungsunterbrechung (> 1 Sek.) muss der

McGuard

mindestens 3 Minuten aufgewärmt werden, bevor er mit der ein-

g

estellten Empfindlichkeit arbeitet.

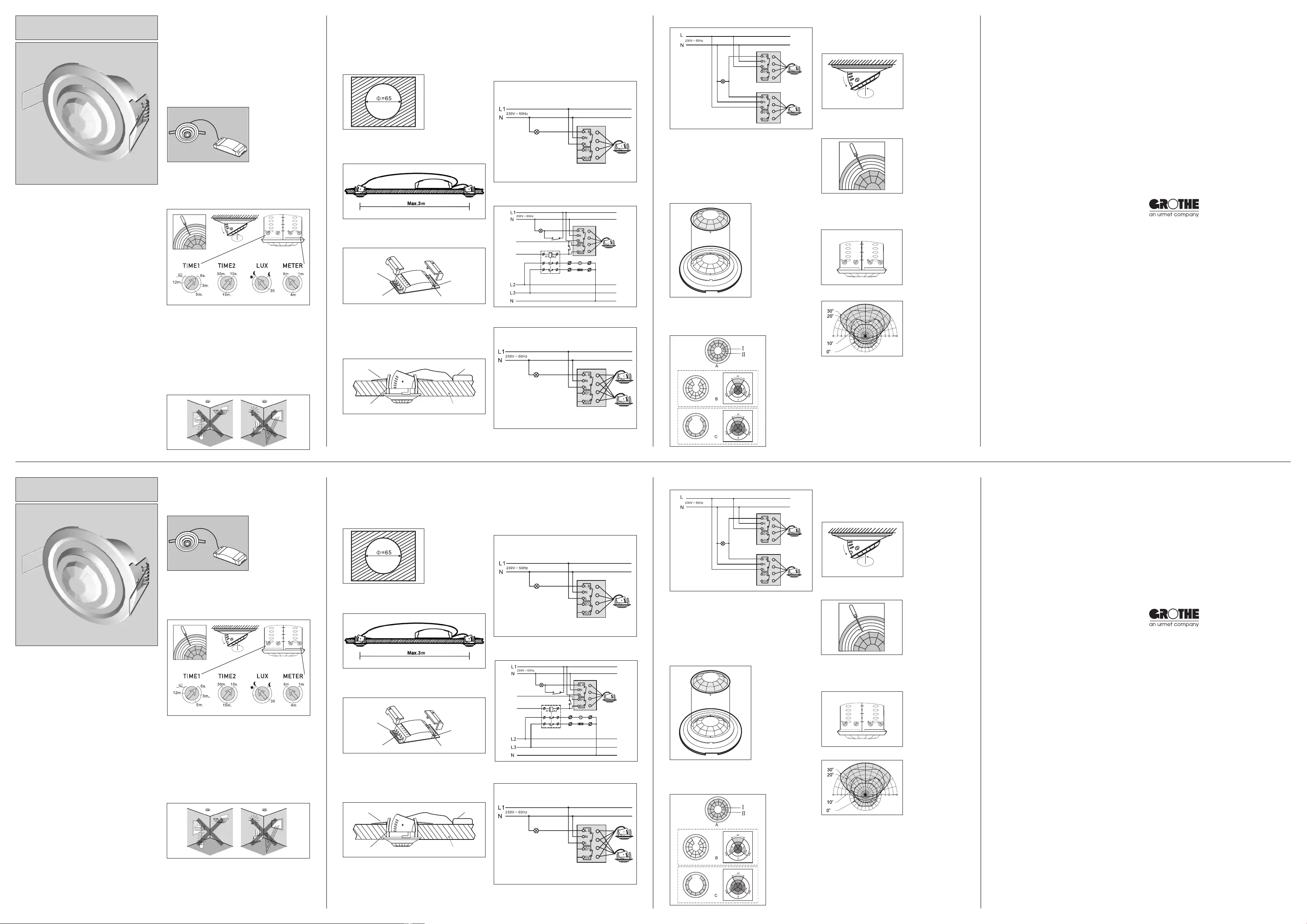

6. Schaltungen

1.

McGuard

Direktanschluss mit einer Last.

2

.

McGuard

D

irektanschluss mit zwei Lasten Aus/Wechselschalter

3.

McGuard

Anschluss 2 Sensoren an eine Kontrollbox

4. Parallelschaltung von

McGuard

7. Einstellung Erfassungsbereich

McGuard

b

ietet die Möglichkeit der mechanischen und der elek-

tronische Erfassungsbereichseinschränkung:

•

Erfassungsbereicheinschränkungen mit konfigurierbaren Seg-

menten á 30° in zwei Zonen: Ziehen Sie die Erfassungsbereichs-

e

inschränkung ab.

B

ei uneingeschränktem Erfassungsbereich benötigen Sie diese

nicht. Schneiden Sie die Segmente heraus, die überwacht wer-

d

en sollen.

• Einstellung Reichweite: Durch die Reduzierung der Reichweite

w

ird ebenfalls die Empfindlichkeit bei der Erkennung von Bewe-

gungen reduziert (z.B. auch Ausblenden kleiner Bewegungen)

•

Drehung und Schwenkung des Sensorkopfes

L

ösen Sie mit Hilfe eines Schraubenziehers die Verrastung des

S

ensorkopfes.

D

urch Drehen und Neigen des Sensors kann der gewünschte Er-

fassungsbereich eingestellt werden.

Für die Einstellung des Erfassungsbereiches sollte der Zeitregler

T

1 auf 6 Sek., T2 auf 10 Sek. und Helligkeitsregler auf

S

onne/Mond gestellt werden.

8. Problembehebung

Verbraucher schaltet nicht

:

Ü

berprüfen Sie, ob Spannung am Gerät anliegt. Verbraucher Aus-

gang 2 (potentialfreier Kontakt) benötigt eigene Versorgungs-

spannung. Überprüfen Sie, ob die Helligkeitseinstellung richtig

g

ewählt wurde (nur Ausgang 1).

Überprüfen Sie den korrekten Erfassungsbereich.

Verbraucher schaltet im Wechsel ein/aus

:

Beachten Sie, dass sich der Verbraucher nicht im Erfassungsbe-

r

eich des

McGuards

b

efindet. Blenden Sie diesen notfalls mit

Hilfe der Erfassungseinschränkung aus.

Bei induktiven Lasten kann es beim Abschalten zu Spannungs-

s

pitzen kommen, die den Präsenzmelder wieder antriggern (Tak-

ten). Bitte verwenden Sie in diesem Fall ein Löschglied, welches

p

arallel zum Verbraucher geschaltet wird.

Verbraucher schaltet nicht aus

:

Ü

berprüfen Sie die Zeiteinstellung und reduzieren Sie diese auf

ein Minimum (T1/T2).

F

alls sich eine bewegende Wärmequelle im Erfassungsbereich

befindet, entfernen Sie diese.

9. Technische Daten

V

ersorgungsspannung: 230 V~, 50/60 Hz

A

usgang 1 potentialgebunden (Versorgungsspannung)

A

usgang 2 potentialfrei (keine Versorgungsspannung vorhanden)

N

ennstrom 10 A

S

chaltleistung: Glühlampen: 2.300 W

Halogenhochvoltlampen: 1.000 W

L

euchtstofflampen: 400 W

E

rfassungswinkel: 360°

Erfassungsbereich einstellbar von 2 m bis max. 6 m

A

nsprechhelligkeit: 5 – 1.000 Lux

A

nsprechempfindlichkeit stufenlos einstellbar

N

achlaufzeit T1: 6 Sek. – 12 Min. einstellbar

T

2: 10 Sek. – 30 Min. einstellbar

S

chutzart: Sensor: IP 40

K

ontrollbox: IP 20

10. Gewährleistung des Herstellers

GROTHE GMBH Präsenzmelder sind mit moderner Technik gefer-

t

igt und unterliegen einer 100 % Qualitätskontrolle.

Sollte dennoch ein Mängel an Ihrem Gerät auftreten, leistet die

GROTHE GmbH im nachstehenden Umfang Gewähr.

1.) Unsere Gewährleistung umfasst die Nachbesserung oder

N

eulieferung eines Gerätes, wenn dieses nachweisbar in der

Funktion oder Materialbeschaffenheit Fehler aufweist.

2

.) Die Gewährleistung bezieht sich nicht auf natürliche Abnut-

zung oder Transportschäden, ferner nicht auf Schäden infolge

der Nichtbeachtung der Einbauhinweise sowie unfachgerechter

I

nstallation.

Die Gewährleistung verliert automatisch ihren Anspruch, wenn

d

as Gerät nach Fehlerdiagnose geöffnet wurde.

3.) Die Dauer der Gewährleistung beträgt 24 Monate ab Kauf des

G

erätes durch den Endverbraucher. Die Einhaltung der An-

spruchsfrist ist durch Nachweis des Kaufdatums mittels beige-

f

ügter Rechnung, Lieferschein oder ähnlicher Unterlage zu

belegen.

Bitte schicken Sie im Falle eines Mangels das Gerät mit beigefüg-

t

er Mängelbeschreibung an die Verkäuferadresse mit o. g. Bele-

gen zurück

GROTHE GmbH

L

öhestrasse 22

D - 53773 Hennef

i

[email protected]

w

ww.grothe.de

Thank you for choosing a product from Grothe GmbH. This new

generation of presence sensors provides you a better perfor-

mance in security and comfort and a quick and easy installation.

With the presence sensor you can control your light, heating, air

condition, alarm systems, etc. individually. No waste of energy –

get a higher and more secure living standard.

1. Function

The

McGuard

is a presence sensor. If

McGuard

detects a moving

heat source in his detection area (i. e. person) and the brightness

of the surroundings have fallen below the set level of the lux ad-

justment, the sensor reacts and switch on the light. If movement

is no longer detected, the light turns off automatically.

McGuard

has two outputs:

Output 1: brightness-dependent (red LED indicator)

The output 1 is dependent from the brightness of the surroun-

dings. If a person enters the detection area McGuard turns on the

light only when the brightness of the surroundings haven fallen

under the set level of the lux adjustment.

Output 2: brightness-independent (yellow LED indicator)

The second output is independent from the brightness and could

be used for control of heating, air condition, alarm systems, etc.

For an example, if somebody enters the detection area the ex-

hauster turns on independent from the brightness of the surroun-

dings.

2. Content

1 x presence sensor (with 30cm signal cable)

1

x control box

1

x instruction manual

3. Setting of time, lux and meters

The adjust elements are at the sensor. Please dismantle the sen-

sor-head with a screwdriver (Fig.2).

4. Installation environment

The detecting range depends on the moving-direction and /-

speed

Best place for installation at

• a height of 2.4 m (range diam. 6m)

• Centered in room

• above the action area

• Free of vibration

• No direct heat source in detection area (Fig.3)

5. Installation

I

nstallation and assembly of electrical devices may only carried

o

ut by an electrician!

Before installing

the McGuard

switch off the supply voltage and

secure against re-connection!

D

rill a hole (ø 65mm) in your ceiling (thickness 5-25mm).

Please notice that the distance for a slave is max. 3m (Fig 4,5).

Open the control box.

Connect the sensor and power (see wiring diagrams).

Close the control box.

Take the control box with the wires into the intermediate ceiling.

Fix the sensor with the down-light mechanics.

Please notice

:

After a power break (> 1 sec.) the presence sensor needs 3 minu-

t

es to warm up before p1-he works with the adjusted sensitivity.

6. Wiring diagram

1.

McGuard

with one load

2.

McGuard

with two loads

3.

McGuard

combined with a change over switch (Fig. 9)

4.

McGuard

connected parallel

7. Adjustment of detection area

You may wish to restrict the detection range due to special condi-

tions at the sites.

McGuard

provides you one electronic and one

mechanical way to restrict your detection area:

• Lens shield with individual segments of 30° in two zones. Detach

the lens shield.

Cut out the segments which has to be detected

• Adjustment of detection range. With the restriction of the de-

tection range the sensitivity of movements will also set down

(

small movements will not be detected anymore).

•

The sensor head can be horizontally rotated and vertically

moved downwards to adjust your individual detecting pattern.

Loosen the sensor head locking mechanism with a screwdriver.

The desired detection range can be set by rotating and tilting the

sensor.

For the adjustment of the detection area the time T1 should be

adjust to 6 sec., T2 to 10 sec. and the lux adjustment should to

sun/moon-symbol.

8. Trouble-shooting

Lights do not turn on

:

C

heck that the unit is connected to the power. Light output 2 (zero

voltage contact) requires a separate supply voltage.

Check that the correct lux setting has been selected (output 1

o

nly). Check if detection angel is right to aim the desired area.

Lights turn on and off

:

I

n case that a moving object is in the detection area please re-

m

ove it. Minimize the detection range by using lens shields, etc.

A

ttention: If you use fluorescent loads it could happen, that the

presence sensor will be triggered by the voltage peaks. Please

u

se in this case a capacitor which will be connected parallel.

Lights do not turn off

:

Check the time setting and reduce it to the minimum (T1/T2).

In case that a moving object is in the detection area please re-

move it.

9. Technical data

Voltage: 230 V~, 50/60 Hz

Exit 1: potential bound (Voltage)

Exit 2: potential free (no Voltage)

Nominal current: 10 A

Switchpower: light bulbs 2.300 W

High voltage Halogen bulbs 1.000 W

Gastubes bulbs 400 W

Detection angle: 360°

Detection range: reg. from 2 to max. 6m

Detection brightness: 5-1.000 Lux

Detection sensivity: scalable

Timer T1: adjust. from 6 sec. – 12 min.

Timer T2: adjust. from 10 sec. – 30 min.

Tightness: Sensor: IP 40

Control box: IP 20

10. Guarantee

G

ROTHE GmbH presence sensor is manufactured according to

t

he latest techniques and subjected to quality control.

If however, a defect should occur, GROTHE GmbH provides a

warranty to the following extent.

1. The warranty covers 24 months from date of purchase of the

device by the final end user. Compliance with the claim deadline

i

s to be demonstrated by voucher of purchase date by means of

a

n included invoice, delivery note, or similar document.

2. The guarantee includes the correction or resupply of a device

(

according to our dicretion) if the function of the device is limited

o

r non existing due to proven material or manufacturing errors.

3. The warranty does not cover damage during the transport. Mo-

reover, damages on account of not following the instruction con-

cerning installation and unprofessional installation of the device.

GROTHE GMBH

Loehestrasse 22

D - 53773 Hennef

Germany

[email protected]

www.grothe.de

McGuard

P

räsenzmelder (Einbau)

D

McGuard

Presence sensor

(Flush mount)

GB

350

O

3

0

o

O

P

E

N

10

20

30

T

IME1

TIME2

30m.10s.

LUX

30

METER

6m

1m

4m

1

5m.

6

s.

3

m.

5m.

1s.

1

2m.

350

O

3

0

o

O

P

E

N

10

20

30

T

IME1

TIME2

30m.10s.

LUX

30

METER

6m

1m

4m

1

5m.

6s.

3m.

5

m.

1s.

12m.

Abb. 2

Abb. 1

Abb. 4

Abb. 5

Abb. 6

Abb. 13

Abb. 7

Abb. 8

Abb. 9

Abb. 10

Abb. 11

Abb. 14

Abb. 12

Abb. 17

Abb. 15

Abb. 16

Fig. 1

350

O

3

0

o

O

P

E

N

10

20

30

TIME1

T

IME2

30m.10s.

L

UX

30

METER

6m

1m

4m

15m.

6s.

3

m.

5

m.

1s.

12m.

Fig. 2

Fig. 4

350

O

3

0

o

OP

E

N

10

20

30

TIME1

TIME2

3

0m.10s.

LUX

30

METER

6

m

1m

4

m

1

5m.

6

s.

3

m.

5m.

1

s.

12m.

Fig. 5

Fig. 6

Fig. 13

Fig. 7

Fig. 8

Fig. 9

Fig. 10

Fig. 11

Fig. 14

Fig. 12

Fig. 17

Fig. 15

Fig. 16

F

ixierungsöffnung

Fixierungsöffnung

V

erbindung Signalkabel

Strom

Down - light - Mechanik

Kontrollbox

Clip

D

ecke

S

chalter

LAST

L

ü

f

t

e

r

He

i

z

u

n

g

L

AST

S

chalter

LOAD

f

a

n

h

e

a

t

e

r

LOAD

LAST

LAST

S

e

n

s

o

r

S

e

n

s

o

r

S

e

n

s

o

r

S

e

n

s

o

r

S

e

n

s

o

r

S

e

n

s

o

r

f

a

n

h

e

a

t

e

r

S

e

n

s

o

r

switch

switch

LOAD

Sensor

LOAD

S

e

n

s

o

r

S

e

n

s

o

r

Fixing hole

Fixing hole

Connect signal cable

Connect power

Long spring-clip pin

Power box

Short spring-clip pin

Ceiling

Abb. 3

Fig. 3

Relais

Relais

Sensor

S

e

n

s

o

r

Ausgang 1

Ausgang 2

Output 1

Output 2

Bedienungsanleitung_Mc_Guard_UP_2009-12-01_Layout 1 08.12.09 09:55 Seite 1

Product specificaties
