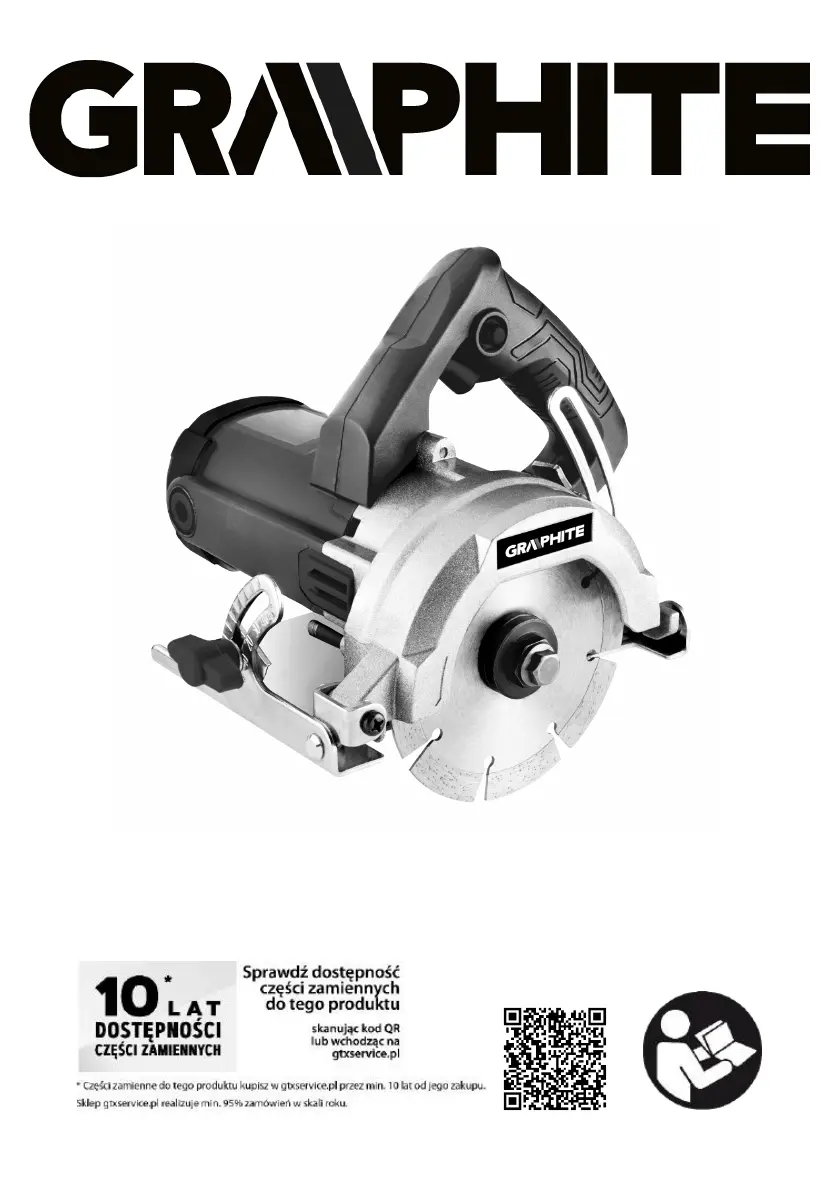

Graphite 59G888 Handleiding

2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Responsabile della qualità del gruppo TOPEX Varsavia, 2022-07-06 NL VERTALING (GEBRUIKERSHANDLEIDING) Tegelsnijmachine 1400W, 125 mm 59G888 OPMERKING: LEES DEZE HANDLEIDING ZORGVULDIG DOOR ALVORENS HET APPARAAT TE GEBRUIKEN EN BEWAAR HEM VOOR TOEKOMSTIG GEBRUIK. VEILIGHEIDSVOORSCHRIFTEN • De bij het gereedschap geleverde beschermkap moet stevig aan het elektrische gereedschap worden bevestigd en voor maximale veiligheid zo worden geplaatst dat zo min mogelijk van het wiel wordt blootgesteld aan de bediener. Plaats uzelf en omstanders uit de buurt van het vlak van het draaiende wiel. De beschermkap helpt de bediener te beschermen tegen brokstukken van het wiel en tegen onbedoeld contact met het wiel. • Op het elektrische gereedschap mogen alleen diamantschijven worden gebruikt.

Alleen de mogelijkheid om een accessoire op de machine te monteren is geen garantie voor veilig werken. • Het nominale toerental van het accessoire moet ten minste gelijk zijn aan het maximale toerental dat op het elektrische gereedschap is aangegeven. Accessoires die sneller werken dan het nominale toerental kunnen beschadigd raken en kapot gaan.

• Schijven mogen alleen worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: niet slijpen met de zijkant van de slijpschijf. Zijwaartse krachten op slijpschijven die voor doorslijpen worden gebruikt, kunnen tot breuk van de schijf leiden. • Gebruik altijd onbeschadigde flenzen met de juiste diameter voor de gekozen schijf. De juiste flens biedt voldoende steun voor de schijf, waardoor de kans op schijfbreuk afneemt. • De buitendiameter en dikte van het accessoire moeten binnen het bereik liggen dat geschikt is voor het elektrische gereedschap. Accessoires met een verkeerde maat kunnen niet goed worden geïnspecteerd. • De maat van de schijfbevestigingen moet goed zijn afgestemd op de spindel van het elektrische gereedschap.

Wielen en flenzen met bevestigingsgaten die niet op de bevestigingsmiddelen van het elektrische gereedschap passen, zullen niet in balans zijn, zullen overmatig trillen en kunnen verlies van controle over het apparaat veroorzaken. • Gebruik geen beschadigde disks. Controleer schijven voor elk gebruik op spaanders en barsten. Als een elektrisch apparaat of een schijf is gevallen, controleert u op schade en plaatst u zo nodig een onbeschadigde schijf. Plaats uzelf en omstanders na controle en montage van de schijf uit de buurt van het vlak van het draaiende wiel en laat het elektrische apparaat gedurende één minuut onbelast op maximumsnelheid draaien. Beschadigde wielen zullen gewoonlijk tijdens deze testtijd uit elkaar vallen. • Persoonlijke beschermingsmiddelen gebruiken. Gebruik een gelaatsscherm, veiligheidsbril of veiligheidsbril, afhankelijk van de toepassing.

Draag indien nodig een stofmasker, gehoorbeschermers, handschoenen en een schort waarmee kleine schurende fragmenten of werkstukken kunnen worden tegengehouden. Oogbescherming moet in staat zijn rondvliegende brokstukken tegen te houden die bij de verschillende bewerkingen ontstaan.

Een stofmasker of ademhalingstoestel moet de deeltjes kunnen filteren die tijdens de werkzaamheden worden gegenereerd. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken. • Houd omstanders op een veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Brokstukken van een werkstuk of een gebroken wiel kunnen wegvliegen en letsel veroorzaken buiten de directe werkomgeving. • Houd het elektrische apparaat alleen bij de geïsoleerde grijpvlakken vast wanneer u werkzaamheden uitvoert waarbij het snijgereedschap in contact kan komen met verborgen draden of de eigen draad.

Contact van het snijgereedschap met een draad onder spanning kan ertoe leiden dat blootliggende metalen delen van het elektrische gereedschap onder spanning komen te staan, waardoor de gebruiker een elektrische schok kan krijgen. • Leg de lijn weg van het spinaccessoire. Als u de controle verliest, kan de lijn worden doorgesneden of blijven haken en kan uw hand of arm in de reel worden getrokken. • Leg het motorapparaat nooit neer voordat het hulpstuk volledig tot stilstand is gekomen. Een ronddraaiend wiel kan aan het oppervlak blijven haken en het motorapparaat uit de hand trekken. • Laat een elektrisch apparaat niet draaien terwijl u het aan uw zijde draagt. Onbedoeld contact met een draaiend accessoire kan aan uw kleding blijven haken en het accessoire naar uw lichaam trekken. • Maak de ventilatieopeningen van het elektrische apparaat regelmatig schoon.

De motorventilator zuigt stof aan in de behuizing en een te grote opeenhoping van metaalpoeder kan een elektrisch gevaar veroorzaken. • Gebruik het elektrische apparaat niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen doen ontbranden. Waarschuwingen weggooien Terugslag is de plotselinge reactie op het vastlopen of blijven haken van een draaiende schijf.

Vastlopen of haken veroorzaakt een plotselinge blokkering van de draaiende schijf, die op zijn beurt een plotselinge, ongecontroleerde beweging van het elektrisch gereedschap veroorzaakt tegen de draairichting van de schijf in op het contactpunt. Als een slijpschijf bijvoorbeeld wordt vastgeklemd of vastgeklemd door een werkstuk, kan de rand van de schijf die het aangrijppunt binnenkomt, zich ingraven in het oppervlak van het materiaal, waardoor de schijf.

55 wegglijdt of terugveert. Het wiel kan terugspringen in de richting van de bediener of in de tegenovergestelde richting, afhankelijk van de bewegingsrichting van het wiel op het aangrijppunt. Schuurwielen kunnen onder deze omstandigheden ook breken. De terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap en/of onjuiste werkprocedures of -omstandigheden en kan worden vermeden door de hieronder beschreven passende voorzorgsmaatregelen te nemen. • Houd het motorapparaat stevig vast en plaats het lichaam en de arm zodanig dat de terugslagkrachten worden weerstaan. Gebruik altijd een hulphandgreep, indien beschikbaar, om maximale controle over terugslag en koppel tijdens het starten te garanderen. De bediener kan het effect van het koppel of de terugslagkracht controleren als de juiste voorzorgsmaatregelen worden genomen.

• Plaats uw hand nooit in de buurt van een draaiend accessoire. Het accessoire kan tegen uw hand stoten. • Lijn de body niet uit met het draaiende wiel. De terugslag zal het gereedschap doen bewegen in de tegengestelde richting van de beweging van het wiel op het punt van bevestiging. • Wees bijzonder voorzichtig bij het werken op hoeken, scherpe randen, enz. Vermijd hobbels en het vastraken van het accessoire op obstakels. Hoeken, scherpe randen of hobbels hebben de neiging vast te haken aan een draaiend accessoire en verlies van controle of terugslag te veroorzaken. • Bevestig geen kettingen, zaagbladen, gesegmenteerde diamantschijven met uitsparingen breder dan 10 mm of tandwielzagen. Dergelijke toebehoren veroorzaken vaak terugslag en verlies van controle. • Laat de schijf niet "vastlopen" en oefen geen overmatige druk uit. Maak geen sneden dieper dan aanbevolen.

• Als de schijf om welke reden dan ook vastloopt of stopt met snijden, schakel het elektrische gereedschap dan uit en houd het stil totdat de slijpschijf volledig tot stilstand is gekomen. Probeer nooit de schijf van het materiaal te verwijderen terwijl de schijf in beweging is, anders kan terugslag optreden. Onderzoek de situatie en neem corrigerende maatregelen om de oorzaak van de blokkering van de schijf weg te nemen. • Start de snijbewerking niet opnieuw in het werkstuk zonder eerst de schijf uit het materiaal te trekken. Laat het wiel op volle snelheid komen en plaats de schijf voorzichtig opnieuw in het werkstuk. De schijf kan vastlopen of stuiteren als het elektrische gereedschap opnieuw in het werkstuk wordt gestart. • Gebruik bij het zagen van grote werkstukken, zoals panelen of platen, extra steunen om het risico van klemmen en terugslag van het zaagblad te minimaliseren.

Grote werkstukken hebben de neiging onder hun eigen gewicht door te zakken. Steunen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en dicht bij de rand van het werkstuk aan beide kanten van het wiel. • Wees bijzonder voorzichtig wanneer u gaten boort in bestaande muren, "van binnenuit". Een uitstekend wiel kan gas- of waterleidingen, elektrische kabels of voorwerpen die terugslag kunnen veroorzaken, doorsnijden. BESCHRIJVING VAN DE GEBRUIKTE PICTOGRAMMEN 1 2 3 4 1. Lees voor gebruik de gebruiksaanwijzing. 2. Het product voldoet aan de EU-richtsnoeren. 3. Tweede klasse van bescherming. 4. Gebruik oogbescherming. BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN Apparaatonderdelen: 1. Schakelaar 2. Knop voor schakelaarvergrendeling 3. Handvat 4. Hoogtegeleider 5. Dekking 6. Schijfbevestigingsschroef 7. Schild 8. Basis 9. Afschuining hoek knop Fig. C 1. Binnenflens 2.

Het toepassingsgebied van de machine is renovatie- en bouwwerkzaamheden en zelfstandige amateurwerkzaamheden. WERKING VAN HET APPARAAT Alvorens het toestel te gebruiken Voordat u een elektrisch apparaat gebruikt, moet u altijd controleren of de aardlekschakelaar (RCD) op het elektriciteitsnet is aangesloten en de RCD op correcte werking testen, tenzij de RCD van het zelftestende type is. Instellen van de snijdiepte • Zorg ervoor dat het elektrische gereedschap van u af is gericht. • Maak de vergrendeling van de dieptegeleider los. • Houd de basisplaat vlak tegen de rand van het werkstuk en breng het bovendeel van het elektrische gereedschap omhoog totdat de snijschijf op de gewenste snijdiepte is. Gebruik de diepteaanslag om de snijdiepte te bepalen. • Druk op de vergrendeling (fig. A).

Instellen van de snijhoek Het elektrische gereedschap kan worden ingesteld om te snijden onder elke hoek tussen 0° en 45°. • Draai de afschuiningsborgschroef op de afschuiningssteekplaat aan de voorzijde van de grondplaat los. • Kantel het lichaam van het elektrische gereedschap tot de gewenste hoek is bereikt, waarbij u de afschuinschaal als richtlijn gebruikt (afb. B). • Draai de afschuiningsschroef vast. • Draai de borgschroef van de dieptegeleider los en verplaats de grondplaat zodanig dat de zaagdiepte minder dan 21 mm bedraagt. Draai vervolgens de borgschroef weer vast. Opmerking: Als de snijdiepte groter is dan 21 mm, kan de buitenste flens het werkstuk raken bij het maken van een schuine snede. Opmerking: Maak altijd een proefsnede van een stukje materiaal langs de geleider om te bepalen hoe ver u de snijschijf van de geleider af moet zetten om een nauwkeurige snede te krijgen.

Laat eerst de druk op de schakelaar en vervolgens de vergrendelknop los. Het apparaat wordt zo in de continubedrijfsmodus gezet • Om het elektrische gereedschap uit te schakelen, drukt u de schakelaar helemaal in en laat u hem los. Plaatsen of vervangen van de schijf Waarschuwing: Gebruik alleen scherpe en onbeschadigde snijschijven. Gebarsten of vervormde snijschijven moeten onmiddellijk worden vervangen. • Leg het elektrische gereedschap op zijn kant op een vlakke ondergrond. Houd de buitenste flens vast met een steeksleutel. • Draai de zeskantbout rechtsom los met een steeksleutel • Verwijder de zeskantkopschroef en de buitenflens. • Verwijder de schijf van de binnenflens en trek hem eruit. • Reinig de flenzen grondig alvorens een nieuwe maaischijf te monteren. • Monteer een nieuwe snijschijf op de spindel en op de binnenflens.

• Plaats de buitenflens terug en draai de zeskantkopschroef tegen de klok in vast. De volgorde van de onderdelen bij de montage van een nieuwe schijf is aangegeven in figuur C. Attentie: • De draairichting van de maaischijf moet in de richting liggen van de pijl die op de beschermkap is aangegeven. • Controleer na het vervangen van de slijpschijf of de schijf vrij beweegt door deze met de hand te draaien. Steek de stekker van het elektrische gereedschap in het stopcontact en laat het onbelast draaien om te controleren of het soepel loopt voordat u het gebruikt om materiaal te snijden.

56 • In geen geval mogen slijpschijven worden gebruikt als snijgereedschap. Hoekkalibratie Om precies te kunnen zagen, moet de positie van de bodemplaat van het elektrische gereedschap na intensief gebruik worden gecontroleerd en zo nodig bijgesteld. • Draai de borgschroef voor de afschuining los. • Draai de grondplaat zo ver mogelijk naar de 0° positie. • Stel de gradenboog in op 90° en plaats hem tussen de grondplaat en de snijschijf. • Stel de inbusbout in totdat de poot van de gradenboog gelijk ligt met de snijschijf en de grondplaat • Draai de borgschroef weer stevig vast. Installatie van de waterleiding • Draai de vergrendelknop op de dieptegeleider los en schuif de bodemplaat naar beneden. Bevestig de watertoevoerslang aan het deksel met behulp van de schroef (fig. D). • Bevestig een externe waterbron aan het andere uiteinde van de slang.

Stel de hoeveelheid stromend water in door de kraan op de externe kraan te verstellen. Operatie Houd het elektrische gereedschap stevig vast. Plaats de grondplaat op het te snijden werkstuk zonder het snijwiel te raken. Schakel vervolgens het elektrische gereedschap in en wacht tot het snijwieltje op volle snelheid is. Om te snijden beweegt u het elektrische gereedschap naar voren langs het oppervlak van het werkstuk, waarbij u het vlak houdt en soepel beweegt totdat de snede is voltooid. Houd een rechte snijlijn en een gelijkmatige voorwaartse voedingssnelheid aan. Attentie: • Het elektrische gereedschap mag alleen op horizontale oppervlakken worden gebruikt. • Beweeg het elektrische apparaat recht en voorzichtig vooruit.

Als u tijdens het snijden te veel druk uitoefent of de snijschijf laat buigen, knijpen of draaien, kan de motor oververhit raken en het elektrische apparaat gevaarlijk terugslaan. CONSERVATIE Waarschuwing: Haal de stekker uit het stopcontact voordat u aanpassingen, service of onderhoud uitvoert.

• Houd de ventilatieopeningen van het elektrische apparaat schoon en vrij van verstoppingen. Blaas indien mogelijk perslucht in de ventilatieopeningen om inwendig stof te verwijderen (draag hierbij een veiligheidsbril). Stofophoping in de motor of op de basis kan leiden tot een slechte werking van het apparaat. • Gebruik nooit water of chemische reinigingsmiddelen om het elektrische apparaat schoon te maken. Veeg af met een droge doek. • Als de snijprestaties van de diamantschijf beginnen te haperen, kunt u een oude afgedankte grofkorrelige tafelslijpschijf of betonblok gebruiken om de diamantschijf te bewerken. Zet hiervoor de tafelslijpschijf of het betonblok stevig vast en snij het door. • Het elektrische gereedschap heeft geen extra smering nodig. • Berg het elektrische apparaat op een droge plaats op. • De motor maakt gebruik van koolborstels, en dat zijn verbruiksartikelen.

Een overmatig versleten koolborstel zal problemen met de motor veroorzaken. Om de koolborstels te controleren of te vervangen, verwijdert u de achterste afdekking met een schroevendraaier. Verwijder de koolborstels. Als de koolborstels in de buurt van de gemarkeerde limiet zijn, vervang ze dan door nieuwe borstels en sluit het deksel. • Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen. Opmerking: Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels. Houd de koolborstels schoon en laat ze vrij in de handgrepen glijden.

83kg Jaar van productie 59G888 staat voor zowel type- als machineaanduiding GELUIDS- EN TRILLINGSGEGEVENS Geluidsdruk LpA =90,7 dB(A) K= 3 dB(A) Geluidsvermogensniveau LwA =101,7 dB(A) K= 3 dB(A) Trillingsversnellingswaarden ah =7,824 m/s2 K=1,5 m/s2 Informatie over lawaai en trillingen Het geluidsemissieniveau van het materieel wordt beschreven door: het uitgestraalde geluidsdrukniveau LpA en het geluidsvermogensniveau LwA (waarbij K de meetonzekerheid aangeeft). De door het materieel veroorzaakte trillingen worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid aangeeft). Het geluidsdrukniveau LpA , het geluidsvermogenniveau LwA en de trillingsversnellingswaarde ah die in deze gebruiksaanwijzing worden vermeld, zijn gemeten overeenkomstig EN 60745-1:2009+A11:2010.

Het trillingsniveau ah kan worden gebruikt voor het vergelijken van apparatuur en voor een voorlopige beoordeling van de blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het toestel. Als het apparaat wordt gebruikt voor andere toepassingen of met andere gereedschappen, kan het trillingsniveau veranderen. Hogere trillingsniveaus worden beïnvloed door onvoldoende of te weinig onderhoud van het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt.

Wanneer alle factoren nauwkeurig zijn geschat, kan de totale blootstelling aan trillingen veel lager blijken te zijn. Om de gebruiker tegen de gevolgen van trillingen te beschermen, moeten aanvullende veiligheidsmaatregelen worden getroffen, zoals cyclisch onderhoud van de machine en de werkinstrumenten, het zorgen voor een adequate handtemperatuur en een goede organisatie van het werk.

MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten naar een daartoe bestemd afvalverwerkingsbedrijf worden gebracht. Neem contact op met uw productdealer of de plaatselijke overheid voor informatie over de verwijdering. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de volksgezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van dit handboek (hierna: "Handboek"), inclusief, onder andere.
