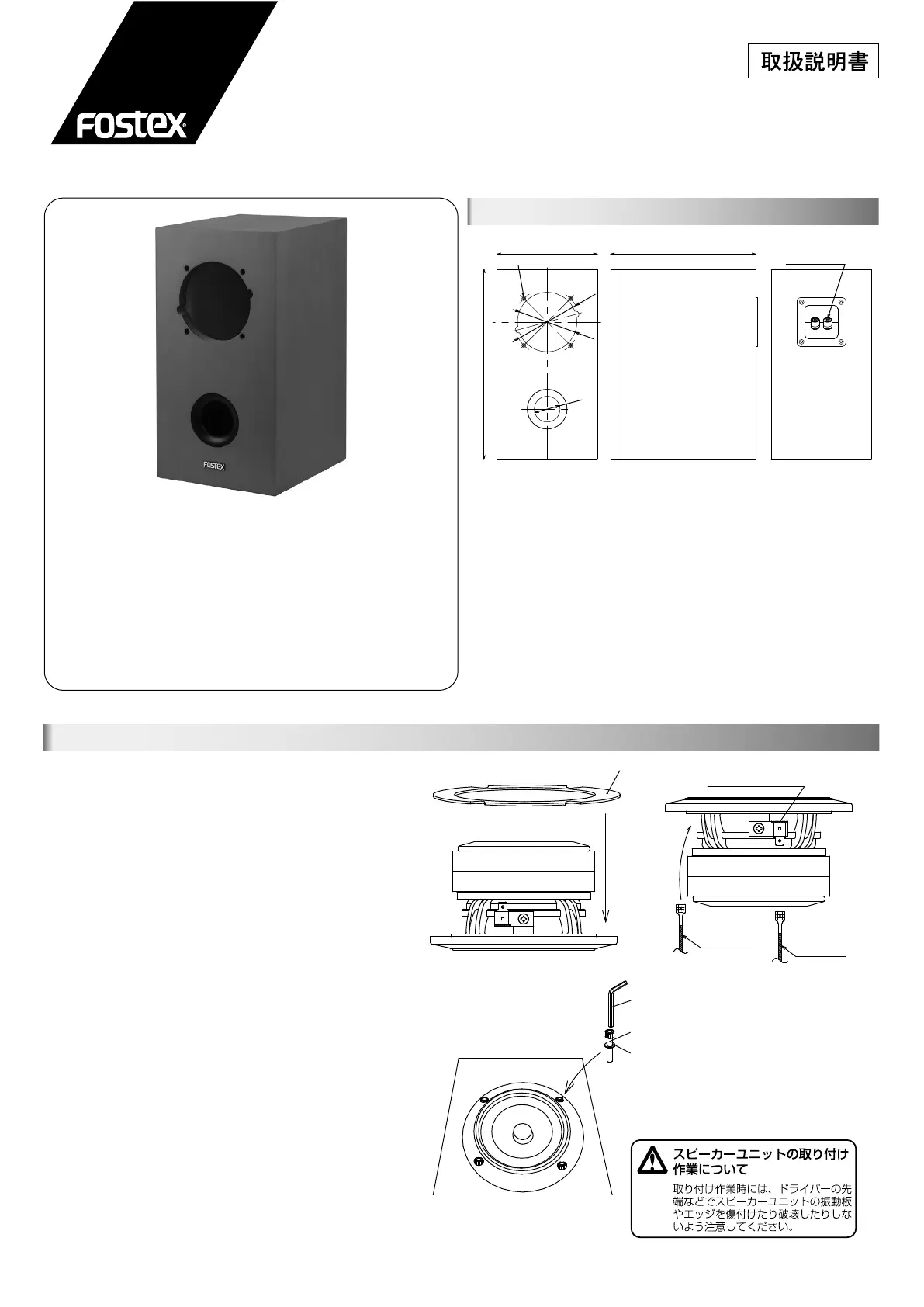

YK88-Sol

形式 ： バスレフ型　

外径寸法 ： 152 (W) × 288 (H) × 220 (D) mm

（ターミナル含まず）

内容積 ： 6.2 L

チューニング

周波数 ： 78 Hz

質量 ： 2.56 kg

材質 ： MDF t15 (バッフル)、MDF t12 (天、底、側面、裏板)

仕上げ ： ビーチ突き板仕上げ

塗装色 ： パーシモンオレンジ

付属品 ： M4キャップボルト×8、ワッシャー×8、Ｌレンチ×1

適合ユニット ： FE88-Sol

このたびは、当社製品をお買い上げいただき、

ありがとうございました。

ご使用前にこの取扱説明書をよくお読みいた

だきまして、正しくご使用ください。

主な規格

■外形寸法

■仕様

Speaker Box

組み立て

ターミナル (+)

Ø39

4-M4鬼目ナット

220152

288

Ø100

Ø90

YK88-SolはFE88-Sol専用バスレフ型スピーカーボックスです。

FE88-Solの優れた音質と、より繊細で表現力豊かな音楽の再生

を手軽に楽しんで頂くことができます。ビーチ突き板仕上げの

キャビネットは、適度な響きと繊細で明瞭感が高く表現力豊か

な音楽再生を実現し、入力端子はバナナプラグ対応金メッキ

ターミナルを採用しています。音質調整済みですので、付属ネ

ジでスピーカーユニットを取り付けるだけの簡単な組み立てで

FE88-Solの優れた音質をお楽しみいただけます。

1. 組み立て前の確認

組み立てには、本体以外に下記のものが必要です。

●スピーカーユニット

●付属品

2．パッキンの装着

スピーカーユニットに付属しているパッキンを図1のよう

にスピーカーユニットの磁気回路側から通して入れます。

パッキンは、スピーカーボックスとスピーカーユニットを

密着させ気密性を保つために必要です。パッキンを使用し

ないと、隙間から空気が漏れてスピーカーボックス本来の

性能を発揮することが出来ませんので、必ず装着してくだ

さい。

3．内部配線の接続

内部配線の端子をスピーカーユニットの端子に接続します。

図2を参照して、極性を間違えないよう接続してください。

4．スピーカーユニットの取り付け

フレームにパッキンを合わせた状態で、スピーカーボック

スのバッフル穴にスピーカーユニットを入れます。この時、

フレームの取り付け穴とスピーカーボックスのネジ穴を合

わせてください。

5．ネジ締め

付属のネジとワッシャーを図3のように入れ、締めます。

まず指で４本全てを予備締めします。次に、Lレンチで図

3の順番通りに対角に締めていき、最後に一番目に締めた

ネジを締めると、均一に固定する事ができます。

被覆：赤

赤マーキング (+)

パッキン

被覆：黒

コード (－)

－端子に

接続

①

③

②

④

Lレンチ

M4キャップボルト

ワッシャー

■図1

コード (＋)

■図2

■図3
