このたびはフォステクス製品をお買い上げいただき、

ありがとうございました。ご使用の前にこの取扱説明

書をよくお読みの上、正しくお使いください。

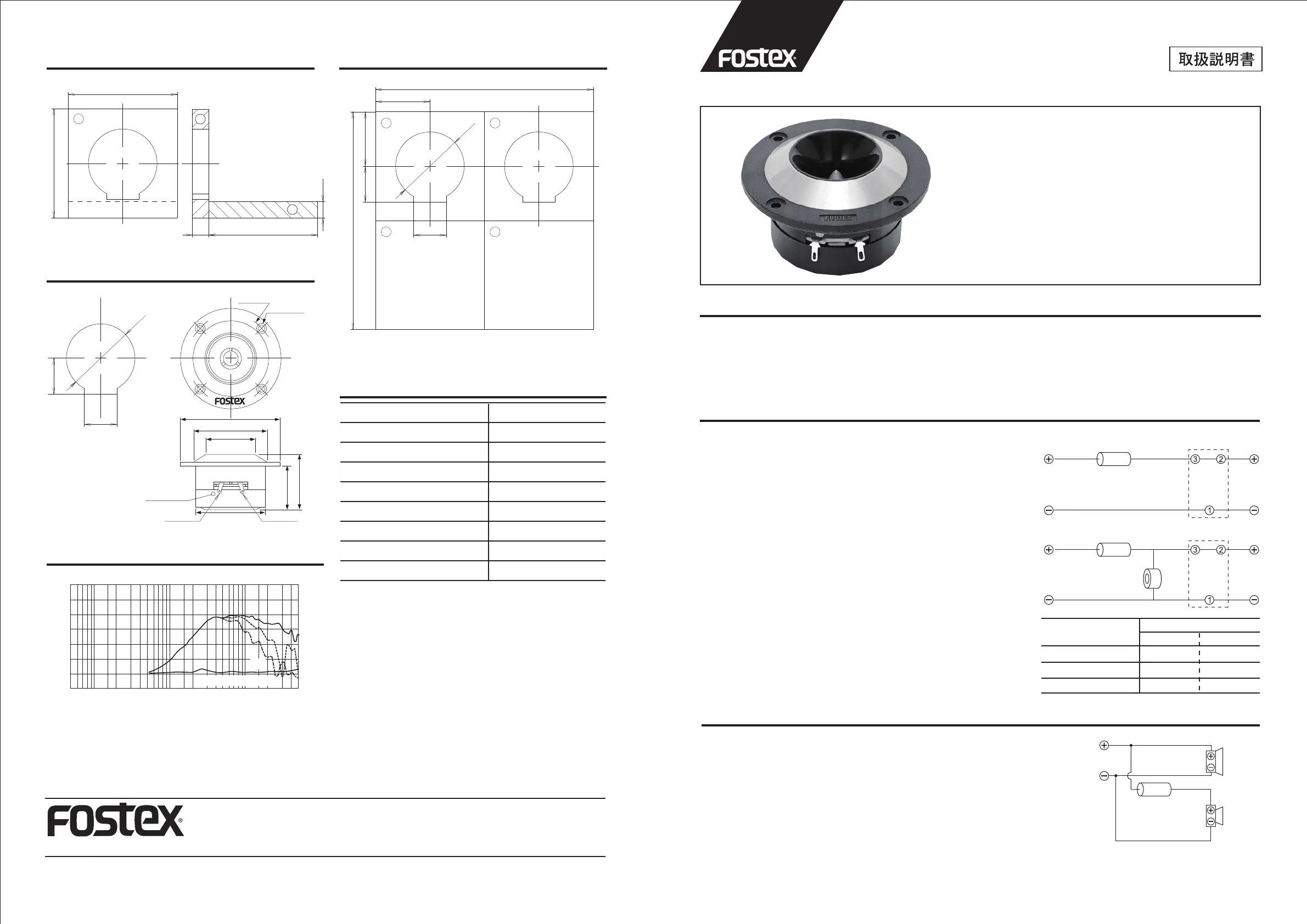

HORN TWEETER

FT17H

FT17Hは、使い易く高性能なホーンツィータです。高精度成型されたホーンに、特殊ダイアフラムと強力な磁気

回路を組み合わせ、切れ味の良い音質と高い能率を得ています。磁気回路は漏れ磁束を低く抑えた簡易防磁

型で、能率が高く、シンプルなネットワークでメインシステムのプラスツィータとしてご使用いただけます。FEシリ

ーズやFFシリーズなどフルレンジユニットとの組み合わせが好適でしょう。

ツィータとデバイディング・ネットワーク

特長

応用例

C

L

入力

アッテ

ネータ

(ATT.)

ツィータ

(8Ω)

12dB/Oct.

6dB/Oct.

C

入力

アッテ

ネータ

(ATT.)

ツィータ

(8Ω)

2.2µF以下

FE206En

コンデンサ

1µF

FT17H

規 格

形式

インピーダンス

再生周波数帯域

出力音圧レベル

入力

カットオフ周波数

推奨クロスオーバー周波数

マグネット重量

総重量

16mmホーンツィータ

8Ω

5kHz〜35kHz

96dB/W(1m)

30W(Mus)

2.6kHz

5.0kHz以上

113.5g

340g

外形寸法と取付穴寸法

周波数特性

60

70

80

90

100

110

120

(dB)

Ω

64

32

16

8

4

50100200500

1K

2K5K

10K

20K

Hz

50K

インピーダンス特性

30

º

60º

0

º

R38

4-Ø 4.5

Ø 87

Ø 65

Ø 44

RED DOT

Ø 62.5

38.0

49.5

極性:プラス(+)

フォステクスカンパニー 宮沢オフィス

〒196-0024 東京都昭島市宮沢町512

Tel. 042-545-6111Fax.042-546-6067

© PRINTED IN CHINA NOVEMBER 2013

581189

クロスオーバー周波数

5,000Hz

7,000Hz

10,000Hz

2.2

1.5

1.0

0.3

0.18

0.14

12dB/Oct.

C(µF)L(mH)

100x2

100x2

50

5033

30

ø 63

11

22

ツィータベース組立図ツィータベース板取図（板材:MDFt15）

*製品についてのお問い合わせは、下記窓口へご連絡ください。

#110#110

2

1

1

100

100

10015

15

33

30

ø 63

・ツィータは、デバイディング・ネットワークを用いてウーハーや

スコーカと接続します。デバイディング・ネットワークは、良質

な部品を使用して作られた製品を使いましょう。粗悪な部品

を用いたネットワークは、音の透明度や分解能を低下させ、

歪を増加させて著しく音質を損ないます。ネットワークにはフ

ォステクスの各種ネットワーク素子、アッテネータR80Bをご利

用ください。

・6dB/Oct.のネットワークで使用する場合は、直列に接続する

コンデンサは2.2µF以下の製品を使うのが上手な使用方法で

す。コンデンサは、良質なフィルム・コンデンサをお選びくださ

い。

※ご注意

デバイディング・ネットワークを通さず、直接アンプに接続して

はいけません。直接入力を加えると、断線やビリつきの原因と

なります。

・

FE206En+FT17H+BK206En

FE206EnをバックロードホーンスピーカーボックスBK206Enに収め、プラ

スツィータにFT17Hを組み合わせた例です。ネットワークはフィルムコン

デンサ1個を直列に接続した6dB/Oct形です。コンデンサの容量ですが、

1μFが良いでしょう。

配線はFE206En（BK206En）に同相でつなぎます。FT17Hの位置は

BK206Enのバッフル面から45mmほど後ろに下げた位置（FT17Hはホー

ン外周の平坦面）でつながりが良いでしょう。このときツィータベースがあ

ると便利ですが、簡易的なツィータベースの例をご紹介しますので、是非

参考にして下さい。

※ご注意

FT17Hの磁気回路は完全防磁型ではありません

ので、磁気回路の真後方向には多少の漏れ磁束

があります。磁気回路の真後方向へ磁気メディア、

製品等10cm以内に接近させないようご注意下さ

い。

・製品の規格は、改良などにより予告なく変更する

ことがあります。

（単位:mm）
