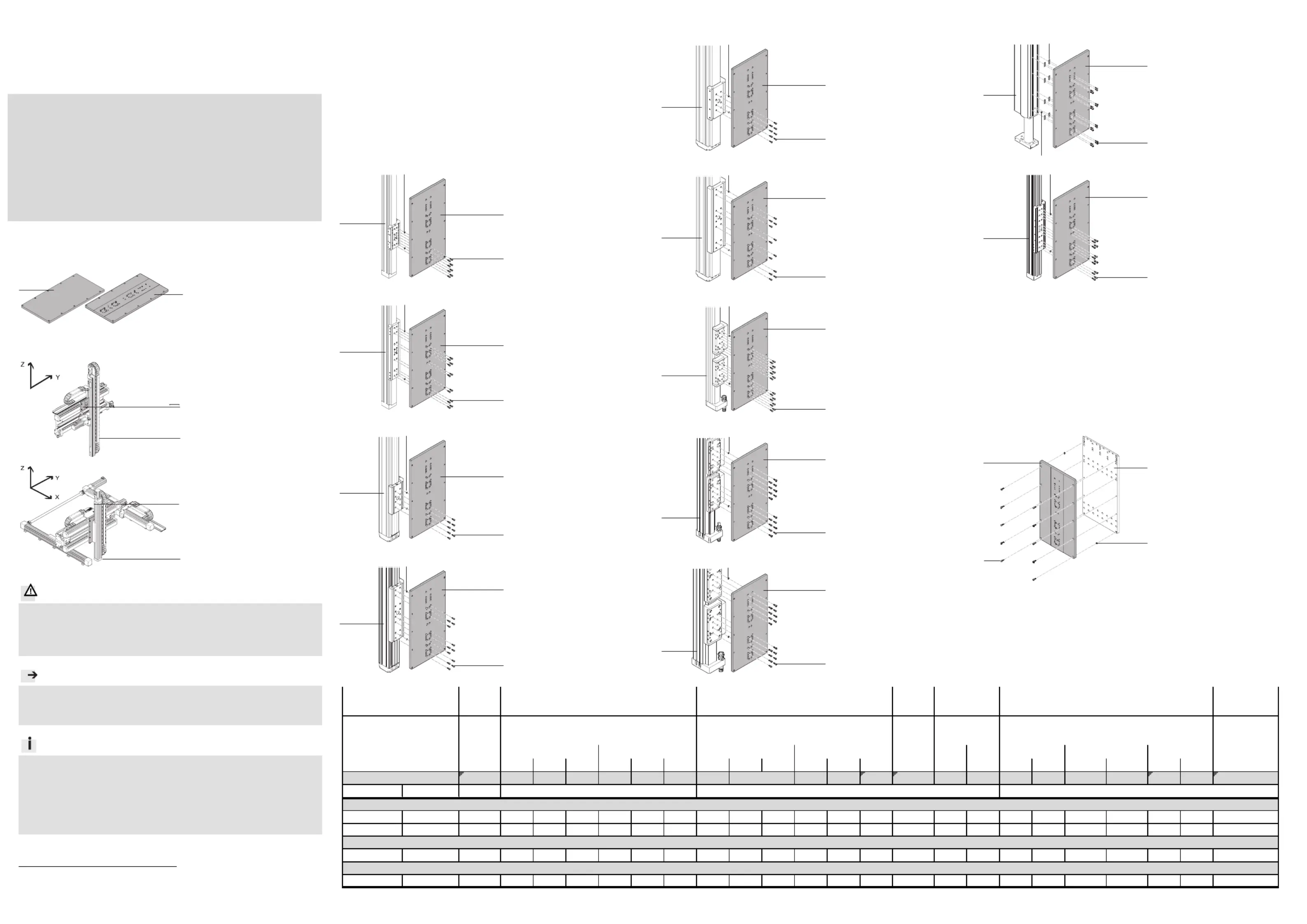

Montageanleitung (de)
744 373 / 2009-09NH
†‡
Grundbausatz
HMVZ-8/-9
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Grundbausatz
1a. HMVZ-…
13497d_3
1 Grundbausatz
HMVZ-8
2 Grundbausatz
HMVZ-9
1b. Montagebeispiel
13497d_1
13497d_2
Bestimmungsgemäß dient der
Grundbausatz HMVZ 1 / 2
als Schnittstelle zwischen den
Y-Achsen der Baugröße 63 und
den Z-Achsen 3 beim Aufbau
von Portalsystemen in Duo-
Bauw
eise
3 Z-Achse
(!Tabelle)
Warnung
Verletzungsgefahr durch elektrische Spannung.
Nach der Montage:
•Verbinden Sie den Bausatz 1 / 2 mit dem Schutzleitersystem
! Montageanleitung Erdungsbausatz für HM…63… (HMVS-DL63).
Hinweis
•Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle zu-
lässig sind.
•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).
Info
•Beachten Sie die Montagereihenfolge
! Montageübersicht für HM…63… (HMVS-DL63).
Die Bausätze 1 und enthalten alle maximal erforderlichen 2
Befestigungselemente.
•Beachten Sie, dass bei einigen Kombinationen Befestigungselemente
übrig bleiben.
•Montieren Sie den Bausatz 1 / 2 immer zuerst an die Z-Achse 3.
1)2)
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
> 1 Nm: ± 20%
2)
Montieren Sie die Z-Achse 3 zunächst ohne Motor auf den Grundbausatz 2
2. Montage der Z-Achse 3
3
3
33
•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre
Kombination (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 1
Für im Baukasten nicht vorgesehene Z-Achsen:
•Bohren Sie das entsprechende Lochbild der Z-Achse 3 in den Grundbau-
satz HMVZ-8 1.
Bild 2
13497d_4
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGPL-40-…-KF-GK
DGC-40-…-KF
DGE-40-…-SP-KF-GK-SV
Bild 3
13497d_5
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGPL-40-…-KF-GV
Bild 4
13497d_6
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGPL-50-…-KF-GK
Bild 5
13497d_7
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGPL-50-…-KF-GV
Bild 6
13497d_8
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGPL-63-…-KF-GK
DGC-50-…-KF
DGC-63-…-KF
DGEA-40
2)
DGE-63-…-SP-KF-GK-SV
Bild 7
13497d_9
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGPL-63-…-KF-GV
DGE-63-…-SP-KF-GV-SV
Bild 8
13497d_10
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGC-40-…-KF-KL /-KR
DGE-40-…-SP-KF-GK-SV-KL /-KR
Bild 9
13497d_11
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGC-50-…-KF-KL /-KR
DGEA-40-…-ZWK
2)
DGE-63-…-SP-KF-GK-SV-KL /-KR
Bild 10
13497d_12
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGC-63-…-KF-KL /-KR
Bild 11
13497d_13
2 Grundbausatz
HMVZ-9
3 Z-Achse
HMP-32
Bild 12
13497d_14
2 Grundbausatz
HMVZ-9
3 Z-Achse
DGE-40-…-SP-KF-GV-SV
3. M
ontage der Anbaukomponente 4
4
4
44
•W
ählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre
Kombination (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 13
13497d_15
1 / 2
Grundbausatz
HMVZ-8/-9
4 Adapterbausatz
HMVS-DL63
1
/
2
3289d_4
1
/
2
3
3
3289d_5
2
Linien
p
ortal
Raumportal
1
/
2
B
1
2
3
A
B
2
3
A
B
Bausatz
1 2
HMVZ-8 HMVZ-9
3 3
andere HMP-
-ZWK-
40 50 63 40 50 63 40 50 63 40 50 63 32 40 40 40 63 40 63 40 63
1 2463572 891011 69268 9 127
M
A
1)
[Nm]
M5x12 6 16x
M6x16 10 8x 8x 8x 12x 12x 12x 8x 8x 8x 16x 16x 16x 8x 16x 8x 8x 16x 16x 12x 12x
ZBH-9 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 1x 2x 2x 2x 2x 2x 2x 2x 2x
HMBN-5-2M5 8x
-GV-SV-
HMVZ-8 / -9
1
/
2
C Nutensteine
A Zylinderschrauben nach DIN 912
DGEA-
2)
2
HMVZ-9
3
-DL63
HMVS-
2
HMVZ-9
3
DGPL-...-KF-
-GK- -GV-
DGC-
-KF- -GK-SV-KL / -KR--KF-KL / -KR-
2
HMVZ-9
3
2
HMVZ-9
3
6
13
10x
2x
4
-GK-SV-
B Zentrierhülsen
Z-Achse /
Anbaukomponente
DGE-...-SP-KF-
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
C
B
2
3
A
B
4
A
Assembly instructions (en)
744 373 / 2009-09NH
†‡
Basic kit
HMVZ-8/-9
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Basic kit
1a. HMVZ-…
13497d_3
1 Basic kit
HMVZ-8
2 Basic kit
HMVZ-9
1b. Assembly example
13497d_1
13497d_2
The basic kit HMVZ 1 / 2 is in-
tended for use as an interface
between size 63 Y-axes and
Z-axes 3 when setting up gan-
try systems in duo design.
3 Z-axis
(!Table)
Warning
Danger of injury due to electric voltage.
After assembly:
•Connect the kit 1 2 / with the protective conductor system
! Assembly instructions for earthing kit for HM…63… (HMVS-DL63).
Note
•Note, that only the fastening combinations shown in the table are
permissible.
•Maintain the permitted tightening torques (!Table).
Information
•Follow the mounting sequence
! Mounting overview for HM…63… (HMVS-DL63).
The basic kits 1 and 2 contain all necessary fastening components.
•Note that mounting components may be left over with some
combinations.
•Always mount the kit 1 2 / on the Z-axes 3 first.
1)
2)
1)
Tolerance for non-toleranced tightening torques M
A
M
A
> 1 Nm: ± 20%
2)
Mount the Z-axis 3 at first without motor onto basic kit 2.
2. Mounting the Z-axis 3
3
3
33
•Select the mounting attachments (screws, etc.) for your combination
(!Table).
•Observe the assignment of figures for your combination (!Table).
Fig. 1
For other Z-axes, not provided for by the kit:
•Drill the appropriate hole pattern for the Z-axis 3 in the basic kit
HMVZ-8 1.
Fig. 2
13497d_4
2 Basic kit
HMVZ-9
3 Z-axis
DGPL-40-…-KF-GK
DGC-40-…-KF
DGE-40-…-SP-KF-GK-SV
Fig. 3
13497d_5
2 Basic kit
HMVZ-9
3 Z-axis
DGPL-40-…-KF-GV
Fig. 4
13497d_6
2 Basic kit
HMVZ-9
3 Z-axis
DGPL-50-…-KF-GK
Fig. 5
13497d_7
2 Basic kit
HMVZ-9
3 Z-axis
DGPL-50-…-KF-GV
Fig. 6
13497d_8
2 Basic kit
HMVZ-9
3 Z-axis
DGPL-63-…-KF-GK
DGC-50-…-KF
DGC-63-…-KF
DGEA-40
2)
DGE-63-…-SP-KF-GK-SV
Fig. 7
13497d_9
2 Basic kit
HMVZ-9
3 Z-axis
DGPL-63-…-KF-GV
DGE-63-…-SP-KF-GV-SV
Fig. 8
13497d_10
2 Basic kit
HMVZ-9
3 Z-axis
DGC-40-…-KF-KL /-KR
DGE-40-…-SP-KF-GK-SV-KL /-KR
Fig. 9
13497d_11
2 Basic kit
HMVZ-9
3 Z-axis
DGC-50-…-KF-KL /-KR
DGEA-40-…-ZWK
2)
DGE-63-…-SP-KF-GK-SV-KL /-KR
Fig. 10
13497d_12
2 Basic kit
HMVZ-9
3 Z-axis
DGC-63-…-KF-KL /-KR
Fig. 11
13497d_13
2 Basic kit
HMVZ-9
3 Z-axis
HMP-32
Fig. 12
13497d_14
2 Basic kit
HMVZ-9
3 Z-axis
DGE-40-…-SP-KF-GV-SV
3. Mo
unting the add-on attachment 4
4
4
44
•Select the mounting attachments (screws, etc.) for your combination
(!Table).
•Observe the assignment of figures for your combination (!Table).
Fig. 13
13497d_15
1 / 2
Basic kit
HMVZ-8/-9
4 Adapter kit
HMVS-DL63
1
/
2
3289d_4
1
/
2
3
3
3289d_5
2
Linear gantr
y
3D gantry
1
/
2
B
1
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
B
2
3
A
C
B
2
3
A
B
4
A
Kit
1 2
HMVZ-8 HMVZ-9
3 3
other HMP-
-ZWK-
40 50 63 40 50 63 40 50 63 40 50 63 32 40 40 40 63 40 63 40 63
1 2463572 891011 69268 9 127
M
A
1)
[Nm]
M5x12 6 16x
M6x16 10 8x 8x 8x 12x 12x 12x 8x 8x 8x 16x 16x 16x 8x 16x 8x 8x 16x 16x 12x 12x
ZBH-9 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 2x 1x 2x 2x 2x 2x 2x 2x 2x 2x
HMBN-5-2M5 8x
6
13
10x
2x
4
-GK-SV-
B Centring sleeves
Z-axis /
Attachment component
DGE-...-SP-KF-
-GK-SV-KL / -KR--KF-KL / -KR-
2
HMVZ-9
3
2
HMVZ-9
3
-DL63
HMVS-
2
HMVZ-9
3
DGPL-...-KF-
-GK- -GV-
DGC-
-KF- -GV-SV-
HMVZ-8 / -9
1
/
2
C Slot nuts
A Socket head screws as per DIN 912
Fig.
DGEA-
2)
2
HMVZ-9
3
