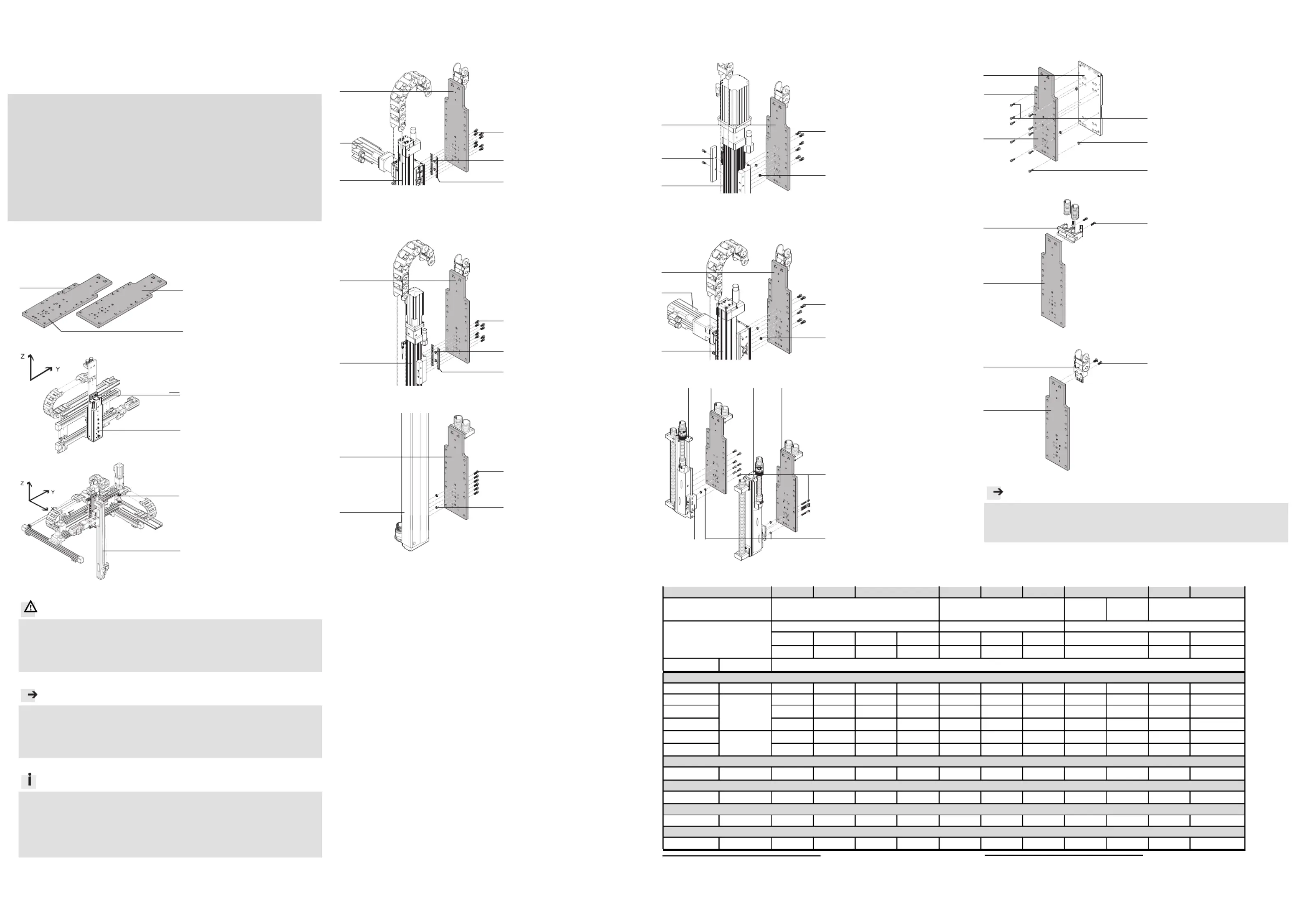

Montageanleitung (de)

738 927 / 2008-07c

†‡

Grundbausatz

HMVZ-3/-4

Festo SE &G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1.Grundbausatz

1a.HMVZ-…

7683d_17

1Grundbausatz

HMVZ-3

2Grundbausatz

HMVZ-4

1b.Montagebeispiel

7683d_3

7683d_4

Bestimmungsgemäß dient der

Grundbausatz HMVZ 1 / 2

beim Aufbau von Portal-

systemen in Mono- bzw. Duo-

Bauweise als Schnittstelle zwi-

schen den Y-Achsen der Bau-

größe 25/-40 und den

Z-Achsen 3.

Warnung

Verletzungsgefahr durch elektrische Spannung.

Nach der Montage:

•Verbinden Sie den Grundbausatz mit dem Schutzleitersystem

! Montageanleitung Erdungsbausatz.

Hinweis

•Beachten Sie:

–dass nur Befestigungskombinationen aus der Tabelle zulässig sind.

•Verwenden Sie nur zulässige Energieführungsketten 4 (!4c.)

laut Katalog ! www.festo.com/catalogue.

Info

Die Grundbausätze 1 und 2 enthalten alle maximal erforderlichen Be-

festigungselemente.

•Beachten Sie:

–dass bei einigen Kombinationen Befestigungselemente übrig bleiben.

•Montieren Sie den Grundbausatz immer zuerst an die Z-Achse 3.

2.Schnittstellen bei HMVZ-3 für Z-Achse 3

3

3

33

2a.Auslegerachse DGEA-18-ZR

7683_6_j

1Grundbausatz

HMVZ-3

3Auslegerachse

DGEA-18-ZR

•Montieren Sie die Z-Achse 3

zunächst ohne Motor (w) auf

den Grundbausatz 1.

Nach der Montage auf den

Adapterbausatz

HMVS-DL25/-DL40 (

!4a.):

•Befestigen Sie den Motor (w)

an der Z-Achse 3.

2b.Spindelachse DGE-25-SP

7683_7_j

1Grundbausatz

HMVZ-3

3Spindelachse

DGE-25-SP

2c.Linearmodul HMP/HME

7683d_8_j

1Grundbausatz

HMVZ-3

3Linearmodul

HMP-16/-20

HME-16

3.Schnittstellen bei HMVZ-4 für Z-Achse 3

3

3

33

3a.Spindelachse DGE-40-SP

7683d_9_j

2Grundbausatz

HMVZ-4

3Spindelachse

DGE-40-SP

•Montieren Sie die Z-Achse 3

ohne Schaltfahne (x) auf den

Grundbausatz 2.

Nach der Montage auf den

Adapterbausatz

HMVS-DL25/-DL40 (

! 4a.):

•Befestigen Sie die Schalt-

fahne (x) an der Z-Achse 3.

3b.Auslegerachse DGEA-25-ZR

7683d_10_j

2Grundbausatz

HMVZ-4

3 Auslegerachse

DGEA-25-ZR

•Montieren Sie die Z-Achse 3

zunächst ohne Motor (y) auf

den Grundbausatz 2.

Nach der Montage auf den

Adapterbausatz

HMVS-DL25/-DL40 (

! 4a.):

3c.Linearmodul HMPL

7683d_11j

2Grundbausatz

HMVZ-4

3Linearmodul

HMPL-16/-20

Bei Alternative 1:

•Montieren Sie die Z-Achse 3

zunächst ohne Klemmpatro-

ne (z) auf den Grundbausatz

2.

Nach der Montage

Auf den Adapterbausatz

HMVS-DL25/-DL40 (

! 4a.):

•Befestigen Sie die Klemm-

patrone (z) an der

Z-Achse 3.

1

1)

M

A

= Anziehdrehmoment; ToleranzenbeiM

A

> 1Nm: ± 20%

2)

Verwenden Sie an der Aussparung (F) des Grundbausatz HMVZ-4 zwei Zylinderschrau-

ben (B) mit niedrigem Kopf (keine Zentrierhülse).

4.Schnittstellen für Anbaukomponenten 4

4

4

44

4a.Adapterbausatz HMVS-DL

7683d_13

1 / 2

Grundbausatz

HMVZ-3/-4

4 Adapterbausatz

HMVS-DL25/-DL40

•Lesen Sie dazu die Mon-

tageanleitung für den Adap-

terbausatz HMVS-DL25/-

DL40.

4b.Klemmschellen MKRS-…-B

7683d_14

1 / 2

Grundbausatz

HMVZ-3/-4

4 Klemmschellen

MKRS-16.5/-23/-29-B

3)

4c.Energieführungsketten

7683d_15

1 / 2

Grundbausatz

HMVZ-3/-4

4 Energieführungskette

3)

Hinweis

Nach der Montage:

•Verfahren Sie die Achsen von Hand und überprüfen Sie dabei die In-

stallation bzw. das leichte Abrollen der Energieführungsketten.

45

3)

Bei Mono-Systemen mit SPC und bei Duo-Systemen müssen diese Installationselemente

der Z-Achsen am Installationsbausatz HMIZB-E03 angebunden werden.

4)

Bei DGE-40-... entfallen die Befestigungsschrauben im Bereich des Schlittens.

5)

Bei Alternative 2: Befestigung an Klemmpatrone.

2

1

/

2

3289d_4

1

/

2

3

3

3289d_5

D

C

3

1

A

C

A

3

1

x

C

A

3

2

2

2

3

3

A

C

z

1

Linien

p

ortal

Raumportal

2a.2b.3a.3b.3c.4b.4c.

Bausatz

12

HMVZ-3HMVZ-4

DGEA-DGE-HMP-HME-DGE-DGEA-HMPL-MKRS-E-Kette

3)

18-ZR25-SP16/201640-SP25-ZR16/20

…-B3

3)

M

A

1)

[Nm]

M4x163

2x

M5x128x8x

M5x166x6x8x

10x

4)

8x

2) 4)

M5x45

4x

5)

M6x14

M6x166x6x

M5x14

2x

2) 4)

ZBH-92x2x2x2x2x2x2x4x

3x

2)

NSTL-252x2x

M6x16102x

4a.

E Senkschrauben nach DIN 7991

A Zylinderschrauben nach DIN 912

Schnittstelle

6

3

HMVZ-3

B Zylinderschrauben nach DIN 6912

HMVS-

2c.

C Zentrierhülsen

D Nutensteine

DL…

Z-Achse /

Anbaukomponenten

1

/

2

10

2

HMVZ-4

3

1

4

HMVZ-3

/

-4

A

C

D

w

3

1

A

y

C

3

2

1

/

2

C

A

Alternative 1 Alternative 2

(F)

(F)

4

B

A

1

/

2

4

D

1

/

2

4
