Eibenstock EDS 125 Handleiding

45 NEDERLANDS Veiligheidsrichtlijnen Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine Gebruiksaanwijzing lezen Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties. Neem voorzorgsmaatregelen om de gebruiker te beschermen. Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen: Draag een geluidwerende helm Draag een veiligheidsbril Draag werkhandschoenen Draag altijd een stofmasker Deze belangrijke instructies en waarschuwingen worden weergegeven door symbolen. Opgelet: Veiligheidsregels Opgelet: Gevaarlijk voltage Opgelet: Heet oppervlak Gevaar op scheurwonden en snijwonden

Beoogd gebruik De Diamantslijpmachine is bestemd voor professioneel gebruik en mag alleen worden gebruikt na volledig te zijn geïnstalleerd volgens de installatie-instructies. De EDS 125 kan met de juiste, diamant slijpschijf worden gebruikt om Fliesen, Feinsteinzeug en natuurlijk steen te snijden en is tevens geschikt voor knooppuntrenovatie. De diamant slijpschijf moet tijdens nat slijpen worden gekoeld vanaf een beschikbare waterbron. Stofverwijdering met een afzuiger tijdens droog slijpen is absoluut noodzakelijk. Uitsluitend diamant slijpschijven aanbevolen door de fabrikant dienen te worden gebruikt.

47 Veiligheidsvoorschriften Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties. Neem voorzorgsmaatregelen om de gebruiker te beschermen. Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel. Zorg dat de machine niet aan direct regenwater blootgesteld wordt.  Gebruik de machine niet in een omgeving met explosie gevaar.  Zaag niet in asbesthoudende materialen.

 Manipulatie van de machine leidt tot verbeuring van de garantie.  Controleer altijd voor gebruik de machine, kabel en stekker. Reparaties dienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten wordt.  Tijdens gebruik moet de machine constant onder toezicht zijn. De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.  Niet gebruiken indien delen van de behuizing, de knoppen, de kabel of de stekker beschadigd zijn.  Controleer nauwkeurig of de snelheid aangegeven op de slijpschijven overeenkomt met of hoger is dan de max. snelheid aangegeven op de machine.  Gebruik uitsluitend diamant slijpwielen voor uw gereedschap.

 Wielen mogen alleen voor aanbevolen toepassingen worden gebruikt. Bijvoorbeeld: slijp niet met de zijde van een slijpwiel.  Slijpwielen moeten opgeborgen en gebruikt worden volgens de instructies van de fabrikant.

48  Controleer de accessoires vóór ingebruikname. Gebruik geen enkele producten die gebroken, gebarsten of op andere wijze beschadigd zijn.  Controleer vóór gebruik of het apparaat correct bevestigd en vergrendeld is. Laat het op een veilige plek ca. 30 seconden stationair draaien. Schakel het onmiddellijk uit als er aanzienlijke vibraties optreden of andere defecten herkenbaar zijn.  Opgelet! De machine zal na het uitschakelen nog een korte tijd werkzaam blijven.  Leg de voedingskabel, verlengkabel en ook de afzuigslang uit de buurt van de machine.  Draag de machine nooit aan de kabel ervan.  Raak geen draaiende onderdelen aan.  Personen jonger dan 16 jaar mogen het apparaat niet gebruiken.  De gebruiker en eventuele omstanders moeten tijdens gebruik geschikte oorbeschermers, een stofmasker, een veiligheidsbril en tevens beschermende handschoenen dragen.

 Zorg ervoor dat personen in de werkomgeving geen letsel kunnen oplopen wegens rondvliegende stukjes. Houd uw handen droog, schoon en vrij van olie en smeer.  Elektrisch gereedschap moet regelmatig door een specialist onderzocht worden. Zie a.u.b. de behuizing voor meer veiligheidinstructies! Stroomvoorziening De machine EDS 125 is veiligheidsklasse II. Om veiligheidsredenen mag de machine alleen gebruikt worden met een GFCI. Hiervoor is een aardlekschakelaar geïntegreerd in de kabel voor gebruik in een geaarde stekker. ! Opgelet!  De PRCD beveiligingsschakelaar mag nooit in water liggen.  PRCD beveiligingsschakelaars mogen niet worden gebruikt om het apparaat in of uit te schakelen.  Controleer vóór ingebruikname de correcte werking door op de TEST toets te drukken.

Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10 % is toegestaan.

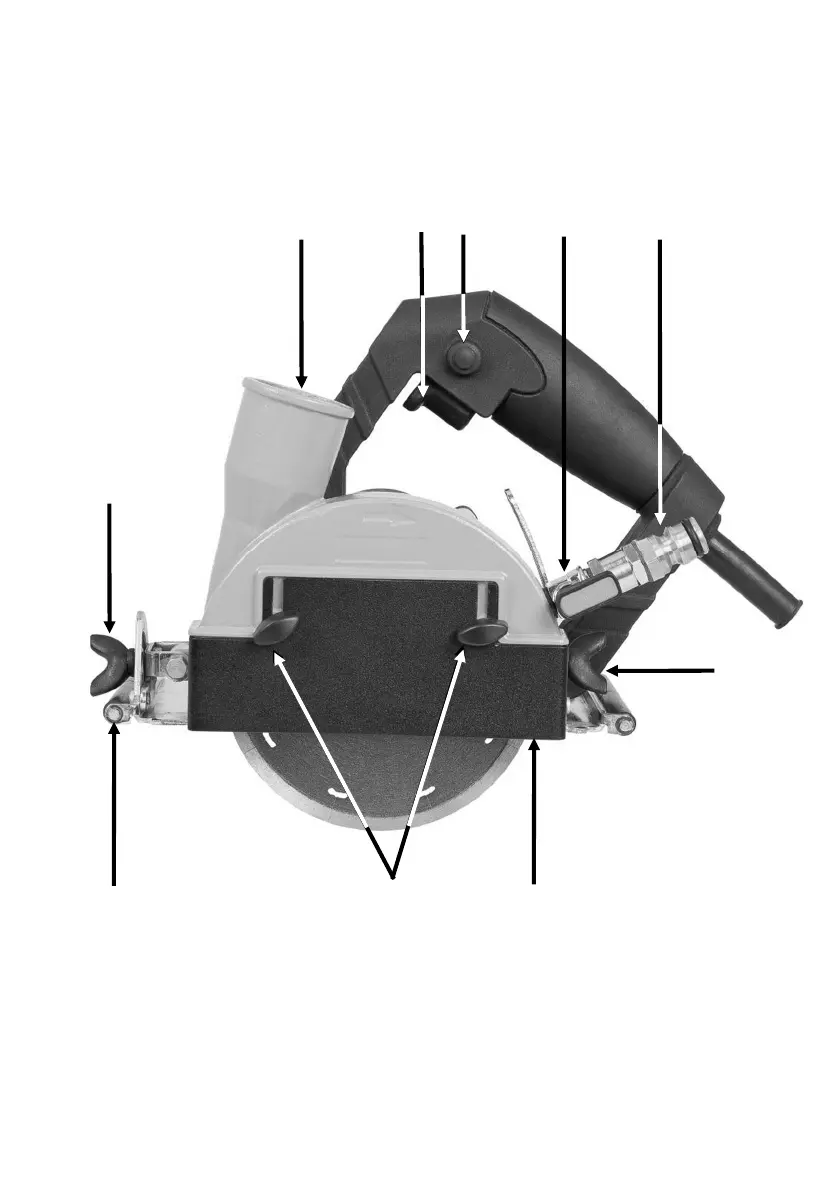

49 Gebruik alleen verlengkabels met voldoende aderdoorsnede. Een aderdoorsnede die te klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor. Aan-/uitschakelen Onderbroken bedrijf Inschakelen: AAN-/UITschakelaar (1) indrukken Uitschakelen: AAN-/UITschakelaar (1) loslaten Ononderbroken bedrijf Inschakelen: AAN-/UITschakelaar (1) indrukken en op ingedrukte positie met blokkeerknop (2) blokkeren Uitschakelen: AAN-/UITschakelaar (1) opnieuw indrukken en weer loslaten. Gebruiksaanwijzingen Pas de slijpdiepte aan; zie de sectie “Slijpdiepte aanpassen”. Plaats het schuifblok op het te slijpen werkstuk zonder de diamantschijf ermee in contact te laten komen.

Activeer vervolgens de machine en wacht totdat de diamantschijf op volle snelheid draait Voor zagen in een rechte lijn dient u ervoor te zorgen dat de linkerkant van het voetstuk (13) met de op het werkstuk aangebrachte snijlijn samenvalt. Schuif de machine nu op een vlakke en gelijke wijze over het oppervlak van het werkstuk totdat de snede is voltooid. U kunt een zuivere snede verkrijgen door een rechte slijplijn en een constante bewegingssnelheid te behouden. Voor uiterst nauwkeurige sneden, voornamelijk met grotere slijpdieptes, zijn als accessoire geleiderails (750mm en 1500mm) beschikbaar. In bochten slijpen is niet mogelijk, omdat de diamant slijpschijf op een hoek in het werkstuk terecht zal komen. Forceer de machine niet zodanig dat het tot een stilstand komt. Een opmerkbaar verminderde werkvoortgang en circulaire vonken geven aan dat de diamant slijpschijf bot raakt.

50 Verstek slijpen Om verstekzaagsneden te maken, moet de afdekplaat (9) worden verwijderd door de twee vleugelbouten (8) los te draaien. Draai de vleugelmoer (4) op de graadverdeling op de voorkant van het voetstuk los. Door het gereedschap wat op te tillen, kunt u de gewenste hoek (0°-45°) kiezen. Draai de vleugelmoer (4) vervolgens weer stevig vast. Dipfunctie U kunt de diamantslijpmachine in het materiaal dippen om uitsnijdsecties te creëren of voor knooppuntrenovatie. Draai de vleugelbout (3) op de diepte geleider los.. De vleugelbout (3) moet zijn los gedraaid zijn tijdens het duikzagen. Plaats de machine op het werkstuk. Activeer de machine zonder de diamant slijpschijf in contact te laten komen met het werkstuk en dip het in het werkstuk. Draai de vleugelbouten (3) vast zodra u de vereiste zaagdiepte hebt bereikt. Ben uiterst voorzichtig wanneer u deze functie gebruikt! Attentie!

De exacte zaagdiepte is afhankelijk van de slijtage van de diamant-segmenten. Indien nodig, moet de vereiste zaagdiepte na een korte tijd worden gecontroleerd door het handmatig op te meten en dienovereenkomstig te corrigeren. Droog slijpen Stof dat tijdens uw werk optreedt is schadelijk voor de gezondheid. Daarom moet de EDS 125 worden gebruikt met een stofzuiger, en een stofmasker moet worden gedragen. De geschikte Nat/Droog Stofzuiger DSS 25 M is beschikbaar als toebehoren. Het kan direct worden bevestigd op de aansluiting op de stofkap. Nat slijpen Voor nat zagen, moet het afzuigmondstuk met de meegeleverde mondstukplug worden afgesloten. Ga a.u.b. als volgt te werk om de machine van water te voorzien:  Sluit de machine aan op een watertoevoersysteem of waterdrukcontainer m.b.v. de GARDENA aansluiting (6).

51 droog loopt. De aanvoer van water kan worden geregeld via een miniatuur-kogelkraan (7).  Opgelet! De maximale waterdruk mag nooit hoger dan 3 bar zijn!  Zorg ervoor dat alle segmenten goed gekoeld worden. De segmenten worden goed gekoeld wanneer het boorwater helder is.  Tap het watersysteem af in geval van een vorstwaarschuwing. De diamant slijpschijven verwisselen Opgelet! De slijpschijven, tussenschijven en flensmoer kunnen tijdens gebruik extreem heet worden. U kunt uw handen verbranden of gesneden worden door de segmenten. Draag daarom altijd beschermende handschoenen wanneer u het slijpwiel verwisselt. Haal de stekker uit het stopcontact voordat u enige ingrepen uitvoert op de machine! Draai de twee vleugelbouten (8) los en verwijder de afdekplaat (9).

Houd met de steeksleutel (SW 19) de buitenste flens (12) vast en draai met de steeksleutel (SW 11) de zeskant bout (11) los in uurwijzerzin. Verwijder vervolgens de bout (11) en de buiten flens (12). Installeer de diamantsnijschijf, de buitenste flens (12) en de zeskant bout (11) op de as. Houd de buiten flens met de steeksleutel vast en draai met de steeksleutel de zeskant bout naar links vast. Controleer of de zeskant bout. Zorg er tijdens montage van de diamant slijpschijven voor dat de richting van de rotatiepijltjes op de diamant slijpschijf overeenkomen met de draairichting van de machine (zie richting van rotatiepijltje op de beschermkap). Laat de machine een korte tijd in een veilige positie werken. Stop de machine onmiddellijk als het niet soepel lijkt te werken. Onderhoud Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden. Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende

52 werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden:  Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden  Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.  Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren. Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Het EIBENSTOCK-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren. Milieubescherming Recyclage in plaats van afvalverwijdering Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden. De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Geluid en trilling De geluidsontwikkeling van dit elektrische apparaat wordt gemeten volgens de DIN 45 635, deel 21.

Bij gebruik van het apparaat op de werkplek kan het geluidsniveau van 85 dB worden overschreden. In dat geval is het noodzakelijk om gehoorgeschermende maatregelen te treffen. Draag oorbescherming!

53 De hand-/arm-trilling is lager dan 2,5 m/s2. De waarden zijn gemeten volgens de EN 60 745. Het in deze instructies vermelde trilniveau werd in overeenstemming met een in EN 60745 genormaliseerde meetmethode gemeten en kan voor de onderlinge vergelijking van elektrisch gereedschap gebruikt worden. Het is ook voor een voorlopige inschatting van de belasting door trillingen geschikt. Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen.

Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen. Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen. Stofbescherming Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten, mineralen en metaal kan schadelijk zijn. Contact met of inademing van stof kan tot allergische reacties en/of ademhalingsproblemen leiden van de gebruiker of omstanders.

Bepaalde soorten stof zijn geclassificeerd als kankerverwekkend, zoals eik –en beukstof, voornamelijk in combinatie met toevoegingen voor houtbehandeling (chromaat, houtconserveermiddel). Asbesthoudend materiaal mag uitsluitend door specialisten worden behandeld.  Wanneer mogelijk moet een apparaat voor stofafzuiging worden gebruikt.

54 Garantie Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.
