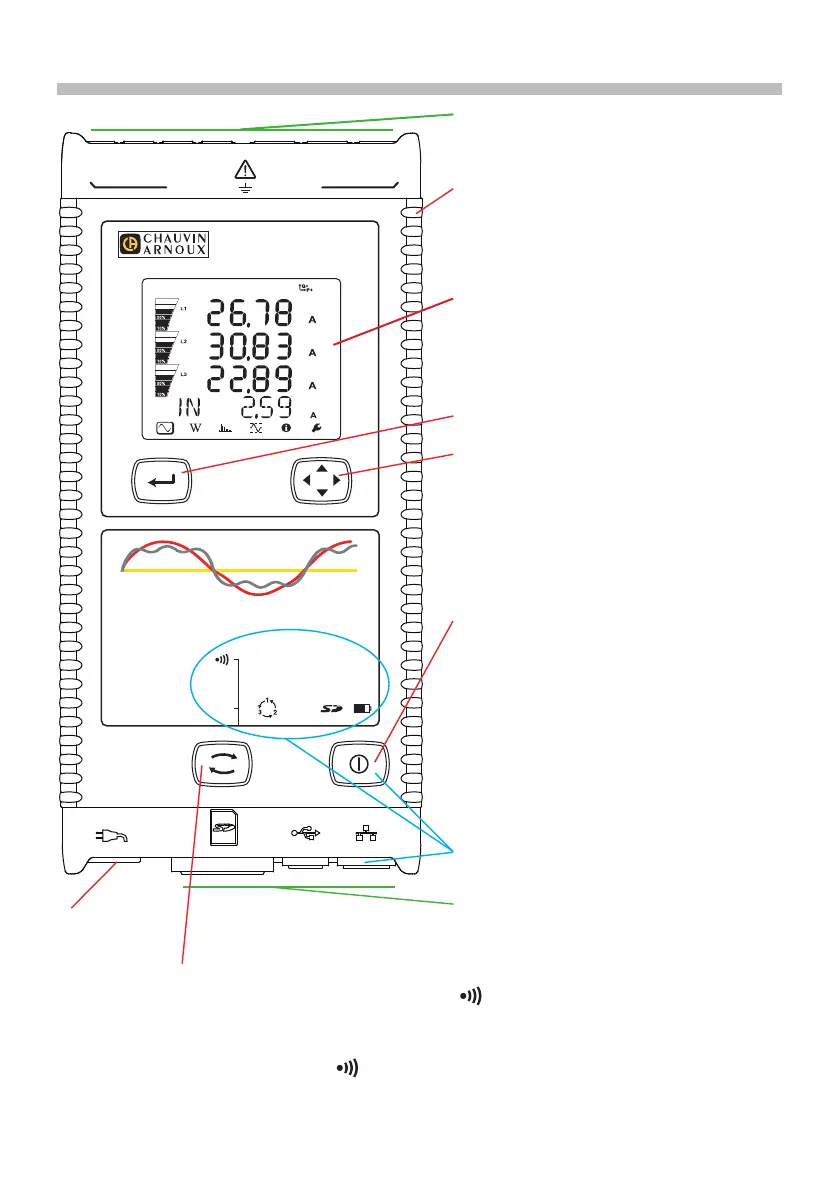

V1 V2 V3 N1000V CAT III 600V CAT IVI1 I2 I3POWER & ENERGY LOGGERSTART/STOPRECOLPEL 113POWER & ENERGY LOGGERSNELSTARTGIDS VAN DE PEL112 EN PEL113 (NL)Meetklemmen.Hard gegoten kastje van elastomeer.LCD-display met achtergrondverlichting.Toets Enter.Toets Browsen.Knop Aan / Uit. ■ Sluit voor het inschakelen van het apparaat de klemmen aan op het spanningsnet. ■ Maak voor het uitschakelen van het apparaat de klemmen los en houd de knop enkele seconden ingedrukt.U kunt de PEL niet uitschakelen zolang deze is aangesloten op een voedingsbron of zolang deze bezig is met registreren (of een registratie wacht).Toets Selectie.Druk op de toets en houd deze ingedrukt. De lampjes REC en gaan na elkaar ieder 3 seconden branden.Laat de toets los wanneer de gewenste functie brandt. ■ Als u deze loslaat terwijl het lampje REC brandt, start of stopt het registreren.

■ Als u deze loslaat terwijl het lampje brandt, wordt de Wi-Fi in- of uitgeschakeld.9 lampjes met informatie over de toestand van het apparaat.Netaansluiting.USB-connector en Ethernet RJ45 en zitting van de SD-kaart.

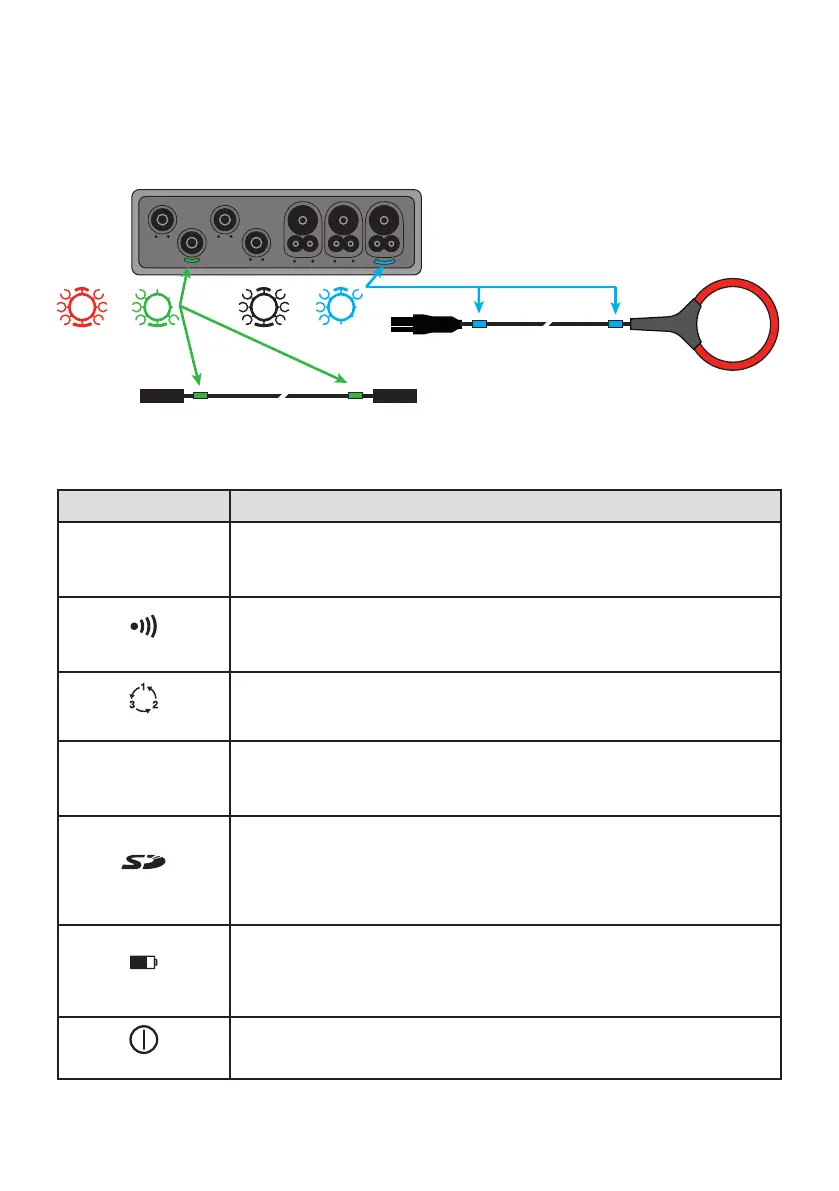

■ Klik een ring in dezelfde kleur vast op ieder uiteinde van het snoer dat op de klem zal worden aangesloten.LAMPJESLampjes en kleur OmschrijvingRECRood lampjeToestand van de registratieLampje uit: geen enkele registratie in stand-by of bezigLampje knippert: registratie in stand-byLampje brandt: registratie bezigGroen lampjeWi-FiLampje uit: wi-verbinding gedeactiveerdLampje brandt: wi-verbinding geactiveerd, maar zonder transmissieLampje knippert: transmissie wi-verbinding bezigRood lampjeVolgorde van de fasenLampje uit: volgorde fasedraaiing correctLampje knippert: volgorde fasedraaiing incorrect.

OLRood lampjeOverbelastingUit: geen overbelasting op de ingangenLampje knippert: minstens een ingang is overbelast, er mist een snoer of dit is op een verkeerde klem aangeslotenRood / groen lampjeSD-kaartGroen lampje brandt: de SD-kaart is OKRood lampje knippert: de SD-kaart wordt geïnitialiseerdLampje knippert rood en groen: de SD-kaart is volLichtgroen lampje knippert: de SD-kaart zal vol zijn voor het einde van de huidige registratieRoodlampje brandt: de SD-kaart is afwezig of vergrendeldOranje / rood lampjeAccuLampje uit: accu opgeladenOranje lampje brandt: accu wordt opgeladenOranje lampje knippert: volledig lege accu wordt opgeladenRood lampje knippert: accu bijna leeg (en geen netspanning)Groen lampjeStroomvoorzieningLampje brandt: het apparaat wordt door netspanning van stroom voorzienLampje uit: het apparaat wordt door de accu van stroom voorzien

Lampjes en kleur OmschrijvingGroen lampje(ingebouwd in de connector)EthernetLampje uit: geen enkele activiteitLampje knippert: activiteitGeel lampje(ingebouwd in de connector)EthernetLampje uit: de batterij of de Ethernet controller is niet geïnitialiseerdKnippert langzaam (een keer per seconde): de batterij is correct geïnitialiseerdKnippert snel (10 keer per seconde): de Ethernet controller is correct geïnitialiseerd Twee keer snel knipperen, gevolgd door een pauze: fout CHCPLampje brandt: netwerk geïnitialiseerd en klaar voor gebruikSD GEHEUGENKAARTDe PEL accepteert SD-, SDHC- en SDXC-kaarten, geformatteerd in FAT32, tot een capaciteit van 32 Go. De PEL wordt geleverd met een geformatteerde SD-kaart. Als u een nieuwe SD-kaart wilt installeren: ■ Controleer of de nieuwe SD-kaart niet vergrendeld is. ■ Formatteer de SD-kaart met behulp van de PEL Transfer (aanbevolen) of van een PC.

■ Open het kapje van elastomeer met de markering. ■ Druk op de SD-kaart die zich in het apparaat bevindt en neem deze uit. Neem de SD-kaart niet uit als er een registratie bezig is. ■ Plaats de nieuwe kaart en duw deze volledig naar binnen. ■ Zet het kapje van elastomeer terug om het apparaat waterdicht te houden. INSTALLATIE VAN PEL TRANSFER® Sluit het apparaat niet aan op de PC alvorens de softwareprogramma’s en de pilots geïnstalleerd te hebben. ■ Download de laatste versie van PEL Transfer op onze website www. chauvin-arnoux. com. ■ Start setup. exe. ■ Volg daarna de installatie-instructies. Zie voor de volledige installatie-instructies de gebruikshandleiding. OPENEN VAN PEL TRANSFER ■ Sluit de spanningsingangen van de PEL aan op het spanningsnet. Het apparaat schakelt in. ■ Sluit de PEL aan op de PC met behulp van de meegeleverde USB-kabel.

■ Selecteer de icoon Apparaat toevoegen in de werkbalk of in het hoofdmenu Apparaat. ■ Volg de instructies van de wizard Een apparaat toevoegen. Als PEL Transfer het apparaat niet in de vervolgkeuzelijst detecteert, klik dan op de knop Bijwerken. ■ Wanneer de verbinding van het apparaat tot stand is gebracht, moet de naam hiervan aan de linkerzijde van het venster verschijnen in de tak PEL netwerk van de boomstructuur.

CONFIGURATIE VAN HET APPARAATSelecteer voor het congureren van uw PEL het apparaat in de directory PEL Netwerk. Open het dialoogvenster Het apparaat configureren door op de icoon Configureren in de werkbalk te klikken in het menu Apparaat of in de zone Status. Dit dialoogvenster heeft 6 tabs: ■ Algemeen: Bevat velden waarmee het apparaat een naam gegeven kan worden, opties voor automatische uitschakeling en bediening van het LCD-scherm en knoppen voor de werking, het instellen van de klok en het formatteren van de SD-kaart. ■ Communicatie: Opties m. b. t. de Wi-Fi-verbinding en het Ethernet. ■ Meten: Selectie van het distributiesysteem, verhouding van de spanningen en selectie van de frequentie ■ Stroomsensor: detectie van de stroomsensoren en keuze van de primaire nominale stroom. ■ Registratie: Opties voor selectie van de registratieparameters.

■ Tellers: Reset van de tellers en opties voor het resetten van de gedeeltelijke energietellers. ■ Alarmen: programmering van de alarmen. ■ Nominale waarden: de nominale waarden bepalen. ■ Rapport: de rapporten congureren en deze per mail verzenden. Klik op OK om de nieuwe conguratie naar het apparaat over te zetten. OPSTARTEN VAN EEN REGISTRATIE (AAN/UIT)Ga voor het opstarten van een registratie op een van de volgende manieren te werk: ■ In PEL Transfer: Selecteer de juiste optie in de tab Registratie van het dialoogvenster Conguratie. Het apparaat kan gecongureerd worden om met een registratie te beginnen, ofwel op een datum en tijdstip in de toekomst, ofwel onmiddellijk nadat het apparaat gecongureerd is. ■ Op het apparaat: Druk op de knop Selectie en houd deze ingedrukt totdat het lampje REC gaat branden en laat het daarna weer los.

Ga voor het stoppen van een registratie op een van de volgende manieren te werk: ■ In PEL Transfer: Selecteer in het menu Apparaat > De registratie stoppen. ■ Op het apparaat: Druk op de knop Selectie en houd deze ingedrukt totdat het lampje REC gaat branden en laat het daarna weer los. WEERGAVE VAN DE REGISTRATIEDe geregistreerde gegevens kunnen op twee manieren overgezet worden op de PC om hier weergegeven te worden en om rapporten te genereren: ■ De SD-kaart kan uit het apparaat gehaald worden en op de PC worden aangesloten via de meegeleverde SD-kaartlezer. Start PEL Transfer, selecteer het commando Openen in het menu Bestand, zet de cursor op het ICP-bestand met het gewenste sessienummer op de SD-kaart en selecteer Openen. ■ Rechtstreekse verbinding tussen de PC en de PEL (USB, Wi-Fi of Ethernet).

Start PEL Transfer, open een verbinding naar het apparaat, selecteer deze (zorg dat deze aangesloten is) in de boomstructuur en selecteer vervolgens Geregistreerde sessies. Dubbelklik op de gewenste registratiesessie. Selecteer, wanneer het downloaden klaar is, de gedownloade test en klik op de knop Openen in het dialoogvenster Downloaden. In beide gevallen wordt de sessie toegevoegd aan Mijn geopende sessies in de boomstructuur. De gegevens kunnen dan weergegeven worden. GEBRUIKSHANDLEIDINGGebruik voor het downloaden van de gebruikshandleiding van uw apparaat de volgende link:https://www. chauvin-arnoux. com/COM/CA/doc/Gebruikshandleiding_PEL112_113. pdf11-2023696588A00 - Ed. 1.
