Berker 20296084 Handleiding

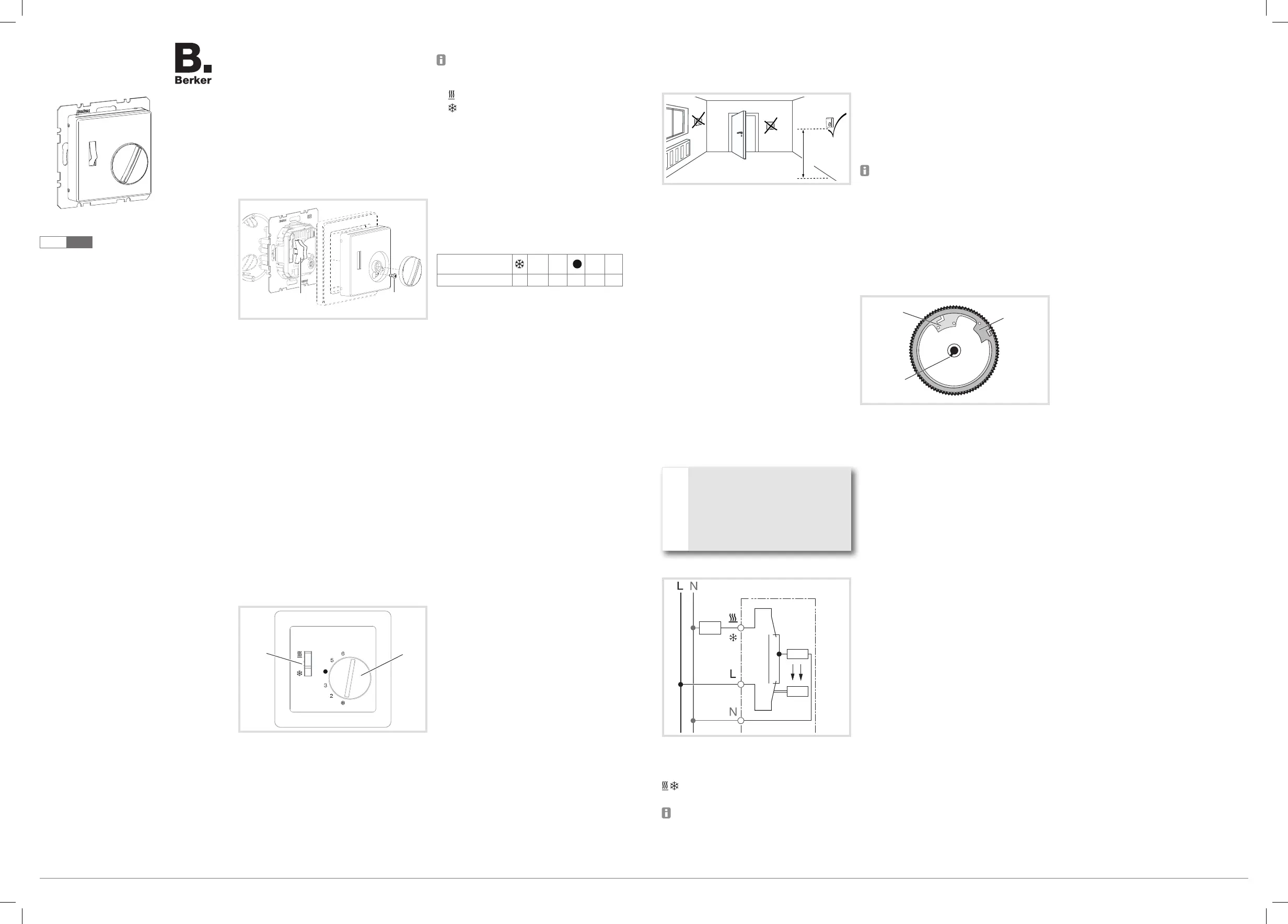

Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel/Germany - Tel. : + 49 6842 945 0 - Fax: + 49 6842 945 4625 - E-Mail: info@berker. de - www. berker. com - 6LE007114B - 11/2020VeiligheidsinstructiesInbouw en montage van elektrische apparatuur mag alleen door een installateur worden uitge-voerd conform de geldende installatienormen, richtlijnen, voorschriften, bepalingen en onge-vallenpreventievoorschriften van het betreff en-de land. Wanneer deze handleiding niet in acht wordt genomen, kan schade aan het apparaat, brand of ander gevaar optreden. Deze handleiding maakt deel uit van het pro-duct en dient in het bezit van de eindgebruiker te blijven. Opbouw van het apparaat(1)(2)(3)(4)(5)(6)Afb.

1: Opbouw van het apparaat(1) Thermostaat-inbouwelement(2) Schakelwip(3) Afdekraam (niet meegeleverd)(4) Centraaldeel(5) Bevestigingsschroef(6) RegelknopFunctieDe thermostaat is bedoeld voor het regelen van de temperatuur in gesloten ruimten. De regeling vindt plaats boven de gemeten waarde van de interne temperatuurvoeler. Door de thermische terugvoer (warmteweerstand) wordt bij de opwekking van warmte een efficiënte regeling bereikt. De temperatuurregelaar bevat een schakelaar waarmee kan worden omgeschakeld tussen de regelingssoorten verwarmen en koelen. Juiste toepassing- Uitsluitend voor het gebruik binnenshuis. - Montage in inbouwdoos conform DIN49073 (aanbeveling diepe doos)Bediening(7)(6)Afb. 2: Bedieningselementen(6) Regelknop(7) Schakelaar Verwarmen / koelenOmschakelen verwarmen/koelen De opschriften van de omschakelaar verwar-men/koelen afgedrukt op stroomloos gesloten ventielen.

 Schakel de schakelaar in de gewenste positie. Verwarmen KoelenDe gewenste modus wordt uitgevoerd. Gewenste temperatuurwaarde instellenMet de regelknop (6) wordt de gewenste waarde van de kamertemperatuur ingesteld:- Verwarmen: bij onderschrijden van de gewenste waarde schakelt het apparaat in. - Koelen: Bij overschrijden van de gewenste waarde schakelt het apparaat in.

Het instelbereik bedraagt max. 5°C tot 30°C. Instelwaarde (schaal)2 3 5 6Temperatuur [°C]5 10 15 20 25 30Tabel1: Instelwaarden van de regelknop Draai de regelknop naar de gewenste instelling. Informatie voor de elektrotechnisch installateurMontage en elektrische aansluitingMontageplaats kiezen1,5 mAfb. 3: Aanbevolen montageplaats- Installatie op de binnenwanden tegenover de verwarmingsbron verdient de voorkeur. - Optimale montagehoogte ca. 1,5 m boven de vloer. - Vermijd montage op buitenwanden en tocht door ramen en deuren op de montageplaats. - De verwarmde ruimtelucht moet de regelaar ongehinderd kunnen bereiken. Thermostaat niet tussen schappen of achter gordijnen en derge-lijke afdekkingen monteren. - Externe warmte heeft een nadelige invloed op de regelnauwkeurigheid.

Directe zonnestralen, nabijheid van TV-, radio- en verwarmingsappa-raten, lampen, open haarden en verwarmings-buizen moeten worden vermeden. - Vermijd montage in combinatie met dimmers. Houd indien mogelijk een zo groot mogelijke afstand tussen beide apparaten aan. Bij een opstelling boven elkaar moet de thermostaat onder de dimmer worden geplaatst. - Houd er bij montage in holle wanden rekening mee dat ook de achterkant van de regelaar niet wordt blootgesteld aan externe verwarming of koeling. GEVAAR. Gevaar voor elektrische schokken bij aanraking van onderdelen die onder spanning staan. Elektrische schokken kunnen de dood tot gevolg hebben. Voorafgaand aan werkzaamheden aan het apparaat de aansluitleidingen loskoppelen en spanningvoerende delen in de omgeving afdekken. çApparaat aansluiten en monteren< ϑ RFAfb.

4: Elektrische aansluitingL Fasegeleider (fase)N Neutrale geleider Lastaansluiting verwarmen / koelenRF Verwarmingsweerstand thermische terugkop-peling Voor de voeding van de thermische terugvoer moet de N-leider worden aangesloten, anders treden grote temperatuurwisselingen op.  Reglar conform het aansluitschema aansluiten (afb. 4).

 Monteer de schakelwip (2) conform de afbeel-ding in de betreffende opening.  Plaats het afdekraam (3) en zet het in de juiste positie boven het centraaldeel (4) met een bevestigingsschroef (5) vast.  Regelknop (6) aanbrengen. Inbedrijfstelling Het thermische bimetaal van de regelaar heeft enige tijd nodig om zich aan de kamertempe-ratuur aan te passen. Daarom zal direct na de montage het schakelpunt afwijken van de kamertemperatuur. De nauwkeurigheid van het schakelpunt wordt pas na 1 tot 2 uur bedrijfs-duur bereikt. Instelbereik begrenzenHet instelbereik van de temperatuur kan individu-eel worden begrensd met 2 instelringen aan de binnenkant van de regelknop. maxmin(8)(9)(10)Afb. 5: Regelknop achteraanzicht(8) Instelring maximale temperatuur (rood)(9) Instelring minimale temperatuur (blauw)(10) Neus van de draaias Trek de regelknop er af.

 Draai voor het instellen van de maximale gewenste waarde de rode instelring (8) met een geschikt puntig voorwerp linksom naar de gewenste positie.  Draai voor het instellen van de minimale gewenste waarde de blauwe instelring (9) met een geschikt puntig voorwerp rechtsom naar de gewenste positie.  Regelknop aanbrengen. Let er hierbij op dat de neus (10) op de draaias in de betreffende uitsparing van de bevestiging in de regelaar gebracht wordt. BijlageTechnische gegevensContactsoort wisselTemperatuurbereik 5-30 °CNominale spanning AC 230 VNominale stroom- Verwarmen 5 A- Koelen 2 A Schakelvermogen verwarmen Koelen 1,1 kWSchakelverschil temperatuur ~0,5 KBedrijfstemperatuur 0-55 °CVervuilingsgraad 2Toelaatbare relatieve kamervochtigheid max.
