AFX MOVING CLUB KALEDO-FLIGHT Handleiding

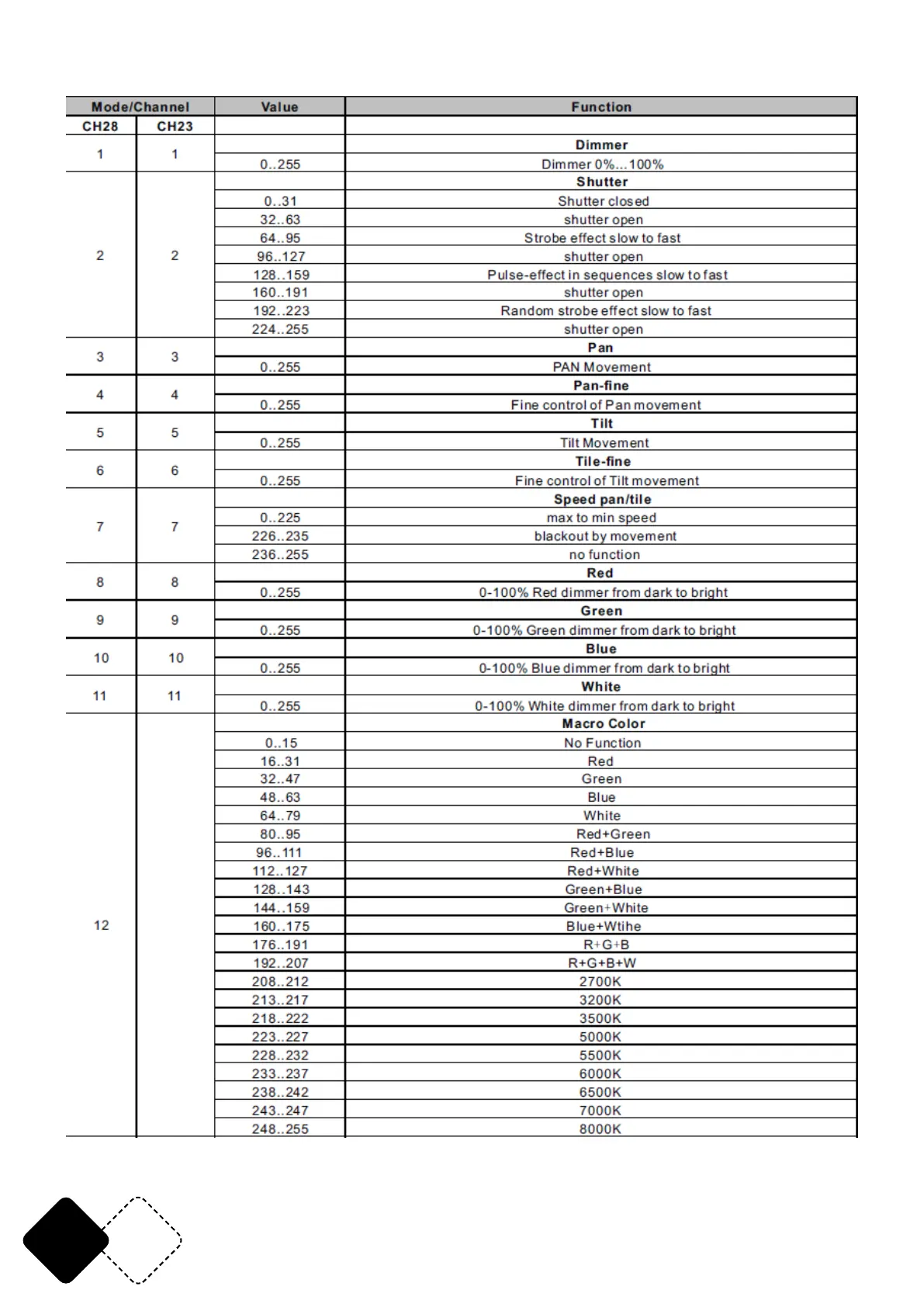

NL 18© Copyright LOTRONIC 2023HANDLEIDINGFEATURES• 7 x 12W RGBW LED• Ledstrip die een caleidoscoopeffect genereert• Stroboscoopeffect• Totemmodus• TFT LCD display• 23/28 DMX-kanalen• Auto, DMX, master-slave, muziek besturing• Powercon in- / uitgangen• Bescherming tegen oververhitting• Signaalkabel, stroomkabel en veiligheidskabel zijn inbegrepen VERKLARING VAN DE TEKENSDe driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie). Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat. Het apparaat voldoet aan de CE-normenAlleen voor gebruik binnenshuis0.

5mMinimale afstand tussen het apparaat en andere objectenElektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluitenStaar niet in de straalLET OPNIET DE BEHUIZING OPENENGEVAAR VOOR ELECTRISCHE SCHOKKENVEILIGHEIDSINSTRUCTIES• Bewaar deze handleiding. • Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is. • Alleen voor gebruik binnenshuis. • Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een be-voegde persoon moet de elektrische aansluiting uitvoeren. • Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtig-heid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.

• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van op-pervlakken. • Wees zeker dat de ventilatie openingen niet geblokkeerd zijn. • Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik al-leen een zekering met dezelfde specicaties. • Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C. • De behuizing kan een temperatuur van 85°C bereiken.

NOOIT de behuizing tijdens het werken van het toestel met blote handen aanraken. Toestel uitschakelen en 20 minuten wachten totdat de behuizing afgekoeld is. • NOOIT de behuizing binnen 5 minuten naar uitschakelen openen. • In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re-pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specicaties. • Sluit het toestel niet op een dimmer pack aan.

NL19www. afx-light. com• Nooit het netsnoer beschadigen of platdrukken. • Nooit aan de kabel trekken. • Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptica)• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer. • Als de externe exibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitslui-tend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwa-liceerd persoon om gevaar te voorkomen. • Beschadigde lenzen, behuizing of uv-lter onmiddellijk vervangen. • Houd er rekening mee dat de lamp van dit apparaat niet kan worden vervangen.

Als de lamp de-fect is, moet het apparaat worden weggegooidOntkoppeling van het net: Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn; Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en ge-makkelijk bereikbaar zijn. INSTALLATIE• Het toestel kan verticaal aan een plafond of truss worden gemonteerd, of op een vlakke ondergrond worden geplaatst, mits er voldoende ruim-te is voor ventilatie. • Het is belangrijk nooit de ventilator of de koelingsopeningen te ver-stoppen. Bij de keuze van d ’installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhoud en reinigingsdoeleinden. Ge-bruik altijd veiligheidskabels. Bescherm het toestel tegen regen, voch-tigheid en extreme temperatuurveranderingen. Kies een plaats met vol-doende ventilatie.

• Wees zeker dat het toestel vast geïnstalleerd is om trillingen en afglij-den tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

• Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan. DE OMEGA-HOUDER BEVESTIGENHet apparaat wordt geleverd met een montagebeugel die stevig aan de basis wordt bevestigd en heeft ook een bevestigingspunt voor de veilig-heidslus. Bevestig een geschikte haak aan de meegeleverde omega-beu-gel met behulp van een M10-schroef. Bevestig de Omega-beugel aan de basis van de movinghead door de schroeven een kwartslag te draaien. Bevestig het meegeleverde veiligheidskoord aan het oog op de basis. AANSLUITING VAN SIGNAAL- EN VOEDINGSKABELPOWER INFuseDMX OUTDMX INPower switch1. Aansluiting van de voedingskabelGebruik de meegeleverde kabel om het toestel aan het lichtnet aan te sluiten. Controleer dat de 1/4 Turn 1/4 Turn Safety clampOmega bracketSafety cable.

NL 20© Copyright LOTRONIC 2023spanning van uw lichtnet met de ingangsspanning van het toestel overeenkomt. Het toestel be-nodigd een aansluitspanning van 90-240V~ 50/60Hz wisselspanning. Elk toestel moet geschei-den aan en uit geschakeld worden.2. Aansluiting van de signaalkabel123GroundSignal (+)Signal (-)Signal (+)Signal (-)1 23120 ΩDMX512 IN DMX512 OUTDMX INPOWER INGebruik een 3-pin XLR ka-bel om de uitgangsconnec-tor van de DMX controller op de ingang van het lich-teffect aan te sluiten. Sluit de DIGITAL OUT connector van het lichteffect op de IN connector van het volgen-de apparaat aan, enz. tot het laatste toestel.De kabel tussen de uitgang van de DMX controller en de ingang van de eerste lichteffect word meege-leverd. De doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met individuele afscherming van iedere ader.

Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten wor-den. Een afsluitweerstand is een XLR connector met een 120 ohm weerstand tussen pin 2 et 3. BEDIENINGKies een functie d.m.v. de MENU knopOp ENTER drukken om in de gekozen functie te gaan. D.m.v. de UP en DOWN toetsen de functie instellen en met ENTER bevestigen.

36kg BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
