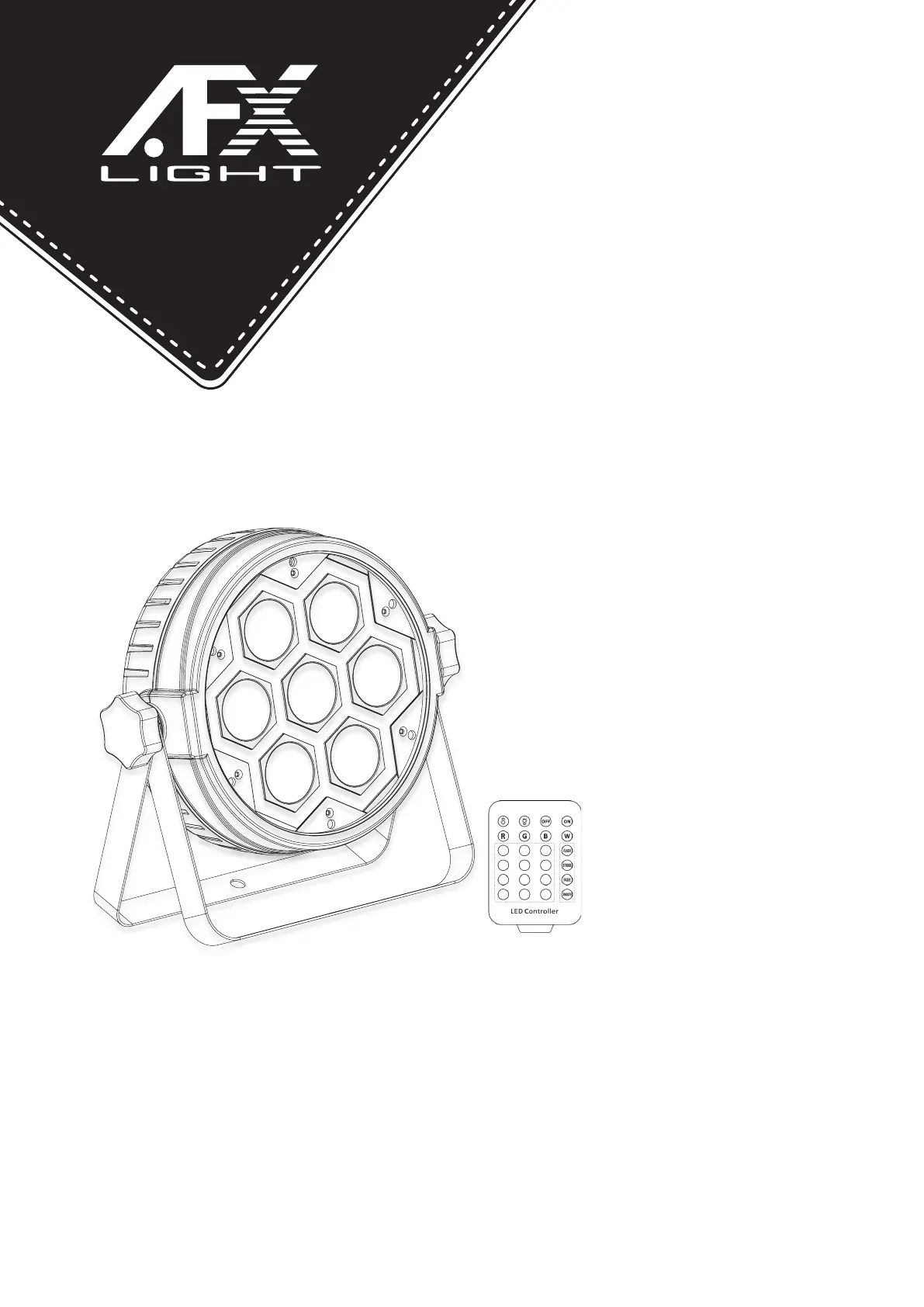

AFX CLUB-KALEDO Handleiding

NL17www. afx-light. comHANDLEIDINGFEATURES• 7 x 10W RGBW LED• Ledstrip die een caleidoscoopeffect genereert• Stroboscoopeffect• LED display• 12/17 DMX-kanalen• Auto, DMX, master-slave, muziek besturing of afstandsbediening• Powercon in- / uitgangen• Bescherming tegen oververhitting• Dubbele beugel ter opstellen of ophangen• Meegeleverde IR-afstandsbediening• Signaalkabel, stroomkabel en veiligheidskabel zijn inbegrepen VERKLARING VAN DE TEKENSDe driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie). Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat. Het apparaat voldoet aan de CE-normenAlleen voor gebruik binnenshuis0.

5mMinimale afstand tussen het apparaat en andere objectenElektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluitenStaar niet in de straalLET OPNIET DE BEHUIZING OPENENGEVAAR VOOR ELECTRISCHE SCHOKKENVEILIGHEIDSINSTRUCTIES• Bewaar deze handleiding. • Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is. • Alleen voor gebruik binnenshuis. • Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een be-voegde persoon moet de elektrische aansluiting uitvoeren. • Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtig-heid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.

• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van op-pervlakken. • Wees zeker dat de ventilatie openingen niet geblokkeerd zijn. • Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik al-leen een zekering met dezelfde specicaties.

• Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C. • De behuizing kan een temperatuur van 85°C bereiken. NOOIT de behuizing tijdens het werken van het toestel met blote handen aanraken. Toestel uitschakelen en 20 minuten wachten totdat de behuizing afgekoeld is. • NOOIT de behuizing binnen 5 minuten naar uitschakelen openen. • In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re-pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specicaties.

NL 18© Copyright LOTRONIC 2022• Sluit het toestel niet op een dimmer pack aan. • Nooit het netsnoer beschadigen of platdrukken. • Nooit aan de kabel trekken. • Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptica)• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer. • Als de externe exibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitslui-tend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwa-liceerd persoon om gevaar te voorkomen. • Beschadigde lenzen, behuizing of uv-lter onmiddellijk vervangen. • Houd er rekening mee dat de lamp van dit apparaat niet kan worden vervangen.

Als de lamp de-fect is, moet het apparaat worden weggegooidOntkoppeling van het netHoud er rekening mee dat het apparaat GEEN AAN/UIT-schakelaar heeft. Koppel het apparaat los om de stroom van de interne circuits volledig te verwijderen voordat u het schoonmaakt of onder-houd pleegt. Daarom moet de ontkoppelingsinrichting gemakkelijk toegankelijk blijven. INSTALLATIE• De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is. • Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d ’installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhoud en reini-gingsdoeleinden. Gebruik altijd veiligheidskabels. Bescherm het toestel tegen regen, vochtigheid en extreme temperatuurveranderingen. Kies een plaats met voldoende ventilatie. • Bevestig het toestel via de schroef gaten op de houder.

Wees zeker dat het toestel vast geïnstal-leerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waar-aan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen.

Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen. • Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan. AANSLUITING VAN SIGNAAL- EN VOEDINGSKABEL123GroundSignal (+)Signal (-)Signal (+)Signal (-)123120DMX512 IN DMX512 OUTDMX INPOWER IN1. Aansluiting van de voedingskabelGebruik de meegeleverde kabel om het toestel aan het lichtnet aan te sluiten. Controleer dat de spanning van uw lichtnet met de ingangsspanning van het toestel overeenkomt. Het toestel benodigd een aansluitspanning van 90-240V~ 50/60Hz wisselspanning. Elk toestel moet gescheiden aan en uit geschakeld worden. 2. Aansluiting van de signaalkabelGebruik een 3-pin XLR kabel om de uitgangsconnector van de DMX controller op de ingang van het lichteffect aan te sluiten.

NL19www.afx-light.com IN OUT OUTIN OUTINDMX INResistor3rd Light2nd Light1st Light120Ω 1W2 3 De kabel tussen de uitgang van de DMX controller en de ingang van de eerste lichteffect word meegeleverd. De doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met individuele afscherming van iedere ader. Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten wor-den. Een afsluitweerstand is een XLR connector met een 120 ohm weerstand tussen pin 2 et 3. BEDIENINGUPDOWNMENU ENTER8.8.8.8.D.m.v. de MENU knop een van volgende functies kiezen: MODE, SET, DMX, REST, TEST und TEMPOp ENTER drukken om in de gekozen functie te gaan. D.m.v. de UP en DOWN toetsen de functie instellen en met ENTER bevesti-gen.

NL 20© Copyright LOTRONIC 2022AfstandsbedieningDe afstandsbediening heeft een bereik van 6m in een hoek van 30° ten opzichte van de ontvanger en moet altijd precies op de ontvanger worden gericht. Nooit voorwerpen tussen de ontvanger en de afstandsbediening plaatsen. Wanneer de ontvanger of de afstandsbediening onder een sterke lichtbron staan, kan de transmissie verstoord worden. Als de transmissie niet langer goed is, de batterij vervangen. Batterij in de afstandsbediening plaatsen• Plaats de afstandsbediening met de voorkant naar beneden op een vlak opper-vlak. • Duw het compartimentdeksel in de richting van de pijl. • Schuif het batterijvak open. • Verwijder de oude batterij en plaats de nieuwe (CR2025) met het plusteken (+) naar boven. • Schuif het batterijvak voorzichtig dicht. Het vergrendelt automatisch.

ADVIES VOOR BATTERIJEN IN DE AFSTANDSBEDIENING Dit symbool geeft aan dat gebruikte batterijen en accu’s niet bij het huisvuil mogen worden weggegooid, maar moeten worden gedeponeerd in gescheiden inzamelpunten voor recycling. WAARSCHUWINGEN VOOR HET GEBRUIK VAN BATTERIJENEr is explosiegevaar als de batterij verkeerd is geplaatst. Alleen vervangen door hetzelfde of een vergelijkbaar type. Tegen hitte beschermen. Bij langere niet-gebruik batterijen uit het vak verwijderen. Slik de batterij niet in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam zijn ingebracht, neem dan onmiddellijk contact op met een artsHoud nieuwe en oude batterijen buiten het bereik van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.
