AFX HYBRID-360LED-FC Handleiding

NL21WWW. AFX-LIGHT. COMHANDLEIDINGUITPAKKENOnmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is. Breng direct uw dealer op de hoogte en bewaar het verpak-kingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen. VERPAKKINGSINHOUD• 1 x LED licht effect• 2x omega houder• 1x 3-pin XLR DMX kabel• 1x POWERCON snoer• 1x HandleidingVERKLARING VAN DE TEKENSDe driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie). Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat.

Het apparaat voldoet aan de CE-normenAlleen voor gebruik binnenshuis0. 5mMinimale afstand tussen het apparaat en andere objectenStaar niet in de straalLET OPNIET DE BEHUIZING OPENENGEVAAR VOOR ELECTRISCHE SCHOKKENLees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, ge-bruik en onderhoud van dit toestel. VEILIGHEIDSINSTRUCTIES• Bewaar deze handleiding. • Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is. • Alleen voor gebruik binnenshuis. • Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een be-voegde persoon moet de elektrische aansluiting uitvoeren. • Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtig-heid.

Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking. • Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van op-pervlakken. • Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.

• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik al-leen een zekering met dezelfde specicaties. • Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C. • De behuizing kan een temperatuur van 85°C bereiken. NOOIT de behuizing tijdens het werken van het toestel met blote handen aanraken. Toestel uitschakelen en 15 minuten wachten totdat de behuizing afgekoeld is. • NOOIT de behuizing binnen 5 minuten naar uitschakelen openen. • In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re-.

NL 22© COPYRIGHT LOTRONIC 2023pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specicaties. • Sluit het toestel niet op een dimmer pack aan. • Nooit het netsnoer beschadigen of platdrukken. • Nooit aan de kabel trekken. • Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptica)• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer. • Als de externe exibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitslui-tend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwa-liceerd persoon om gevaar te voorkomen. • Beschadigde lenzen, behuizing of uv-lter onmiddellijk vervangen. • De lichtbron van dit apparaat is niet vervangbaar.

Als deze defect is, moet het gehele apparaat worden weggegooid. ONTKOPPELING VAN HET NETa) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemak-kelijk bereikbaar zijn b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.

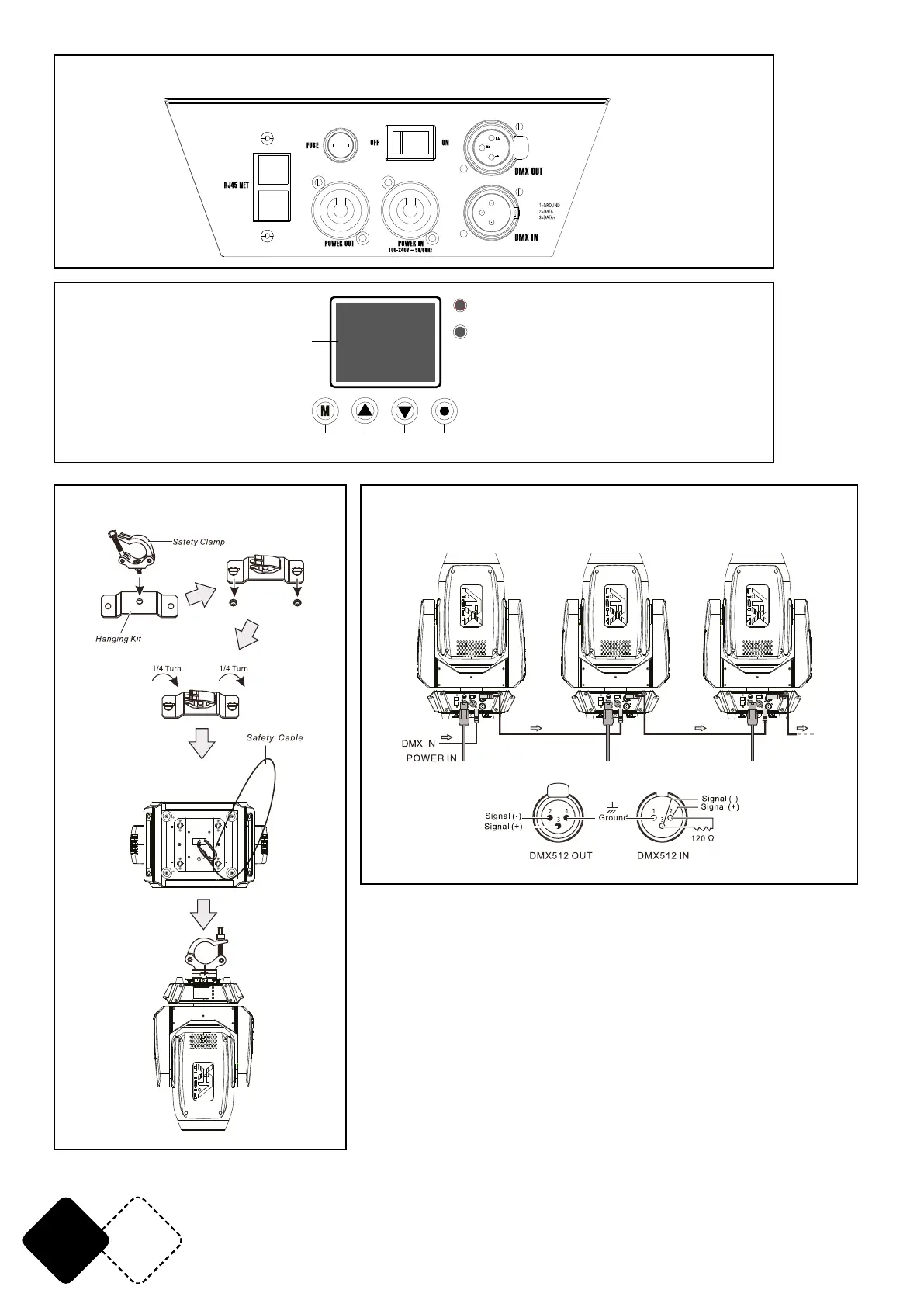

NL23WWW. AFX-LIGHT. COMVerwijder de oude zekering en zet een nieuwe zekering met dezelfde specicaties in. Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan. AANSLUITING VAN DE CONTROLLER (AFB. 4)Sluit de meegeleverde XLR-kabel aan op de 3-pins XLR-uitgang van uw controller en de andere kant op de male 3-pins XLR-ingang van de moving head. U kunt meerdere moving heads aan el-kaar koppelen met behulp van de seriële verbinding. De benodigde kabel moet een afgeschermde tweedraadskabel zijn met XLR in- en uitgangsconnectoren. Zie afb. 4. DMX512 AANSLUITING MET DMX AFSLUITWEERSTANDVoor installaties over lange afstanden of in een omgeving met veel elektrische ruis, zoals een dis-cotheek, wordt het gebruik van een DMX-afsluitweerstand aanbevolen. Hierdoor wordt voorkomen dat het digitale stuursignaal door elektrische ruis wordt verstoord.

De DMX afsluitweerstand is gewoon een XLR stekker met een weerstand tussen de pinnen 2 en 3, die vervolgens wordt aange-sloten op de XLR uitgang van de laatste armatuur in de keten. Zie afb 4. INSTALLATIE (AFB. 3)Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Kies een plaats met voldoende ventilatie. Bij de keuze van d’installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reinigingsdoeleinden. Gebruik altijd veiligheidskabels. Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstal-leerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waar-aan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan. De LED moving head bezit een uniek bevestigingssysteem op de onderzijde.

Het is een omega houder met bevestigingspunten voor een veiligheidskabel in ééns (zie afbeelding 3). Als u het toe-stel op een truss systeem monteert, gebruik een geschikte klem voor de omega houder en beves-tig de klem d. m. v. een M10 moer in de centergat van de omega houder. Voor een betere veiligheid, bevestig tenminste één geschikte staalkabel op één van de bevestigingspunten op de onderzijde van het toestel. ARTNET FUNCTIE ArtNet maakt gebruik van een netwerkprotocol dat het gebruik van DMX sterk uitbreidt, de be-kabeling vereenvoudigt door het gebruik van RJ45 ethernetkabels en de mogelijkheid biedt om bestaande netwerken, HUB's en WIFI te gebruiken. ArtNet staat theoretisch het gebruik van maximaal 32. 768 universums toe, wat een breed scala aan mogelijkheden biedt. Sluit een RJ45 kabel aan op de RJ45 connectoren aan de achterkant en sluit het andere uiteinde aan op je netwerk.

Handmatige kanaalregelingADV (Advanced) (Access code 0888)Calibration PAN=XXX... KalibratieREINIGINGGEVAAR! HAAL DE STEKKER UIT HET STOPCONTACT VOORDAT U MET HET ONDERHOUD BEGINT.Het is belangrijk dat het apparaat schoon wordt gehouden en dat er geen stof, vuil of rookolie-resten op of in het apparaat terechtkomen. Anders zal de lichtopbrengst aanzienlijk verminderen. Regelmatig schoonmaken zorgt niet alleen voor een maximale lichtopbrengst, maar ook voor een lange en betrouwbare levensduur van het apparaat. Wij raden een zachte, pluisvrije doek aan die is bevochtigd met een goede glasreiniger. Gebruik nooit alcohol of oplosmiddelen!

NL25WWW. AFX-LIGHT. COMDe lens aan de voorkant moet wekelijks worden schoongemaakt, omdat rook zich verzamelt en de lichtopbrengst zeer snel afneemt. De ventilatoren moeten maandelijks worden schoongemaakt. De binnenkant van het apparaat moet minstens een keer per jaar worden schoongemaakt met een stofzuiger of blazer. Gebruik een zachte borstel en een stofzuiger om stof en vuil van de ventilato-ren en koelopeningen te verwijderen. BELANGRIJK: Controleer de luchtlters regelmatig en reinig ze voordat ze verstopt raken. Reinig de twee luchtlters in de afdekkingen van het apparaat en de twee luchtlters in de basis van het apparaat. Gebruik hiervoor een stofzuiger, perslucht of was ze uit en plaats ze droog terug. Reset na het vervangen van de luchtlters de teller voor de verstreken tijd in het informatiemenu (Informatie -> Air lter -> Elapsed time). SPECIFICATIESVoeding.

100-240V~ 50/60HzOpgenomen vermogen. 500W Lichtbron. 1 x 360W witte LED lamp, 5800K Gobo groote. buiten: 22. 9mm; binnen: 18mmWerkingsgeluid. 55dB Pan. 630° / 540° /360° Tilt. 270° / 180° / 90°Gewicht. 22. 35kgAfmetingen. 254 x 386 x 590mmBELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
