PCA-6114P12X-A1 Manual,ed.2 1 PN:200K611420
PCA-6114P12X-A1:
14 slot 64-bit BP, 1ISA, 11PCI, 1PICMG, 1 PICMG/PCI, Rev. A1
1.
Connectors

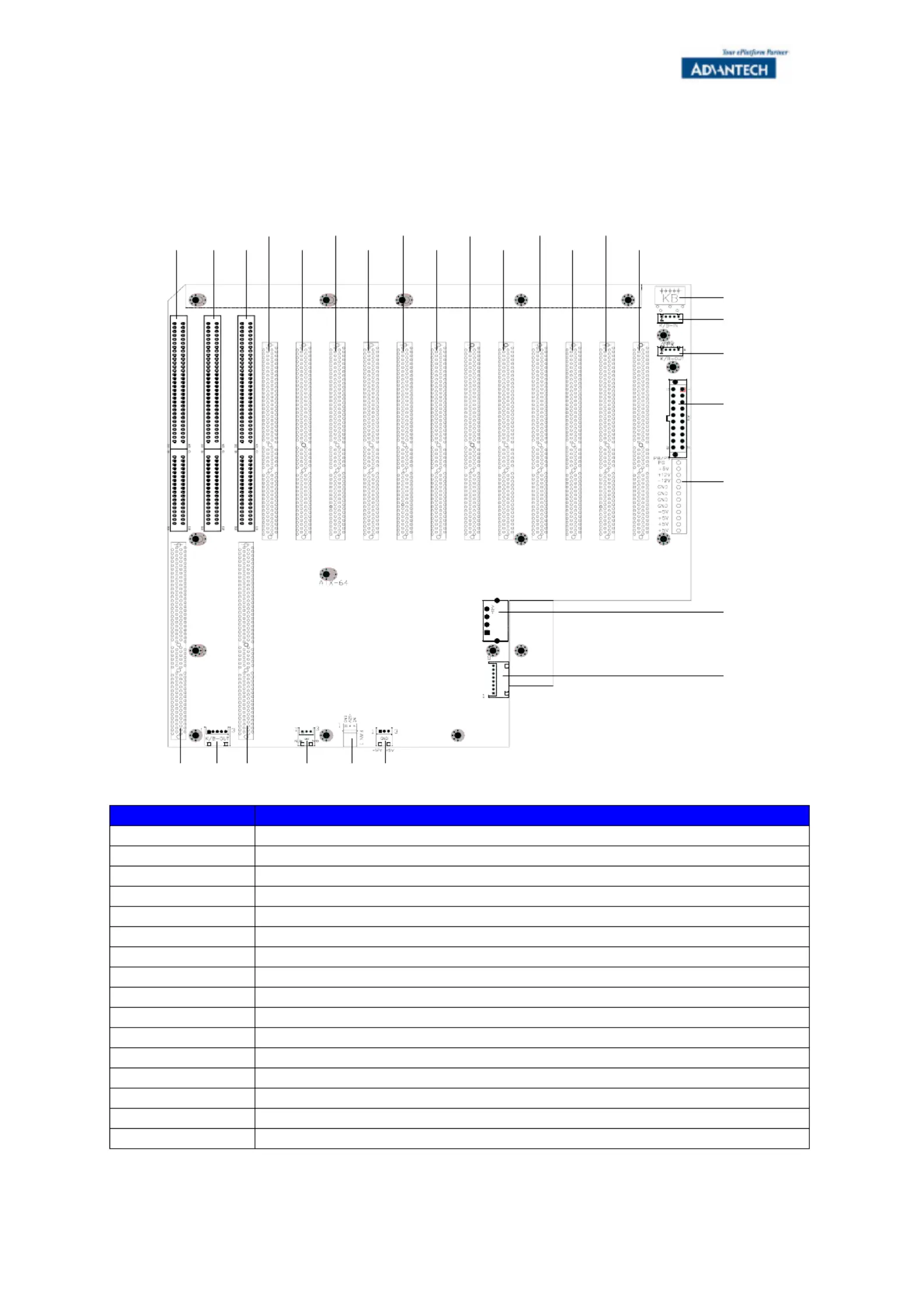

Connector Description
ISA2 16 Bit ISA Bus connector
ISA1,ISA3 ISA connector for PICMG slot
PICMG1,PICMA3 PICMG connector (PCI slot is PICMGA1,PICMGA3)
S2PCI1 ~ S2PCI8 64 Bit/ 33 MHz PCI Bus connector (Secondary_B)
VKB1 KB-In, from CPU card K/B connector (180´Þ)
VKB2 KB-Out, 5 pin external K/B connector (180´Þ)
HKB3 KB-Out, 5 pin external K/B connector(90´Þ)
KB4 KB-Out, 5 PS/2 external K/B connector
HBIG1 Big 4 Pin Power connector (90´Þ)
VAT1 AT Power connector (180´Þ)
VATX1 ATX Power (180´Þ)
HCN1 PS-ON Function, to CPU card for ATX Power signal, 3 pin connector (90´Þ)
HCN2 8 pin Alarm Board Power connector (90´Þ)
HCN3 3 pin +5V and +12V Power connector (90´Þ)
HCN4 3 pin +12V DC Fan connector (reserved) (90´Þ)
ISA3
ISA2 ISA1
S1PCI1
S1PCI2 S1PCI4
S1PCI3 S2PCI3
S2PCI2
S2PCI1
S2PCI4
S2PCI7
S2PCI6
S2PCI5
S2PCI8
KB4
VKB1
VKB2
VATX1
VAT1
HBIG1
HCN2
PICMG3 PICMG1HKB3 HCN1 HCN4 HCN3
PCA-6114P12X-A1 Manual,ed.2 2 PN:200K611420
2.
Connector pin definition:
:
:
::
.
3.
PCI routing table
VKB1-VKB2,HKB3 VATX1 HCN1
Pin Name Pin Name Pin Name
1 KBCLK 1 +3.3V 1 PS-ON
2 KBDATA 2 +3.3V 2 GND
3 NC 3 GND 3 5VSB
4 KBGND 4 +5V
5 KBVCC 5 GND
HCN2
6 +5V Pin Name
HBIG1 7 GND 1 5VSB
Pin Name 8 NC 2 GND
1 +12V 9 5VSB 3 GND
2 GND 10 +12V 4 -5V
3 GND 11 +3.3V 5 +5V
4 +5V 12 -12V 6 +3.3V
13 GND 7 -12V
VAT1 14 PS-ON 8 +12V
Pin Name 15 GND
1 NC 16 GND
HCN3
2 +5V 17 GND Pin Name
3 +12V 18 -5V 1 +12V
4 -12V 19 +5V 2 GND
5 GND 20 +5V 3 +5V
6 GND
7 GND
KB4 HCN4 (reserved)
8 GND Pin Name Pin Name
9 -5V 1 KBCLK 1 GND
10 +5V 2 KBDATA 2 +12V
11 +5V 3 NC 3 NC
12 +5V 4 KBGND
5 KBVCC
Sencondary PCI
group1 SLOT
ID SEL
PCI interrupt pin route
INTA INTCINTB INTD
S1PCI1 S1_AD20 INTD INTA INTB INTC
S1PCI2 S1_AD21 INTA INTB INTC INTD
S1PCI3 S1_AD22
INTB INTC INTD INTA
S1PCI4 S1_AD23 INTC INTD INTA INTB
S2PCI1 S_AD20 INTA INTB INTC INTD
S2PCI2 S_AD21
INTB INTC INTD INTA
S2PCI3 S_AD22 INTC INTD INTA INTB
S2PCI4 S_AD23 INTD INTA INTB INTC
S2PCI5 S_AD24 INTA INTB INTC INTD
S2PCI6 S_AD25
INTB INTC INTD INTA
S2PCI7 S_AD26 INTC INTD INTA INTB
S2PCI8 S_AD27 INTD INTA INTB INTC
PCA-6114P12X-A1 Manual,ed.2 3 PN:200K611420
4.Jumper select table
5.

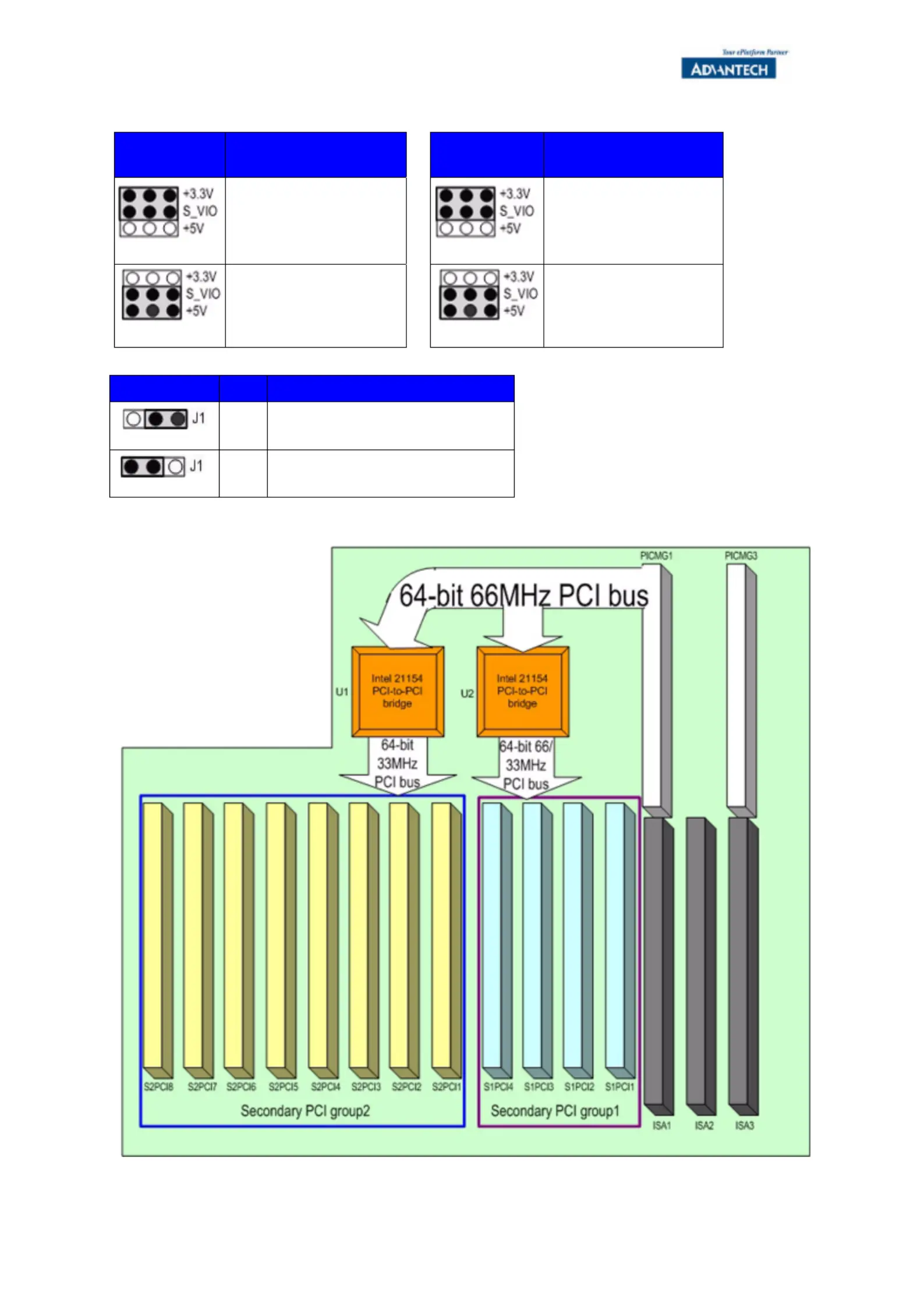

Board diagramm
Jumper setting
Secondary PCI group1
slots voltage
Jumper setting
Secondary PCI group2
slots voltage
J2
Secondary PCI group1
VIO set to +3.3V
J3
Secondary PCI group2
VIO set to +3.3V
J2
Secondary PCI group1
VIO set to +5V
J3
Secondary PCI group2
VIO set to +5V
Jumper setting
J1
1
1
11
PCI Bus Frequency
3 2 1
1~2 Secondary PCI group1 : 66MHz
3 2 1
2~3 Secondary PCI group1 : 33MHz
