8x8 4K HDR HDBaseT Matrix with 4 Mirrored
HDMI outputs and audio breakout
MXV-0808-H2A
Quickstart Guide
Copyright © 2019 WyreStorm Technologies | wyrestorm.com
MXV-0808-H2A Quickstart Guide | 190222
UK: +44 (0) 1793 230 343 | ROW: 844.280.WYRE (9973)
1 of 4
WyreStorm recommends reading through this document in its entirety to become familiar with the product’s features prior to starting the
installation process.

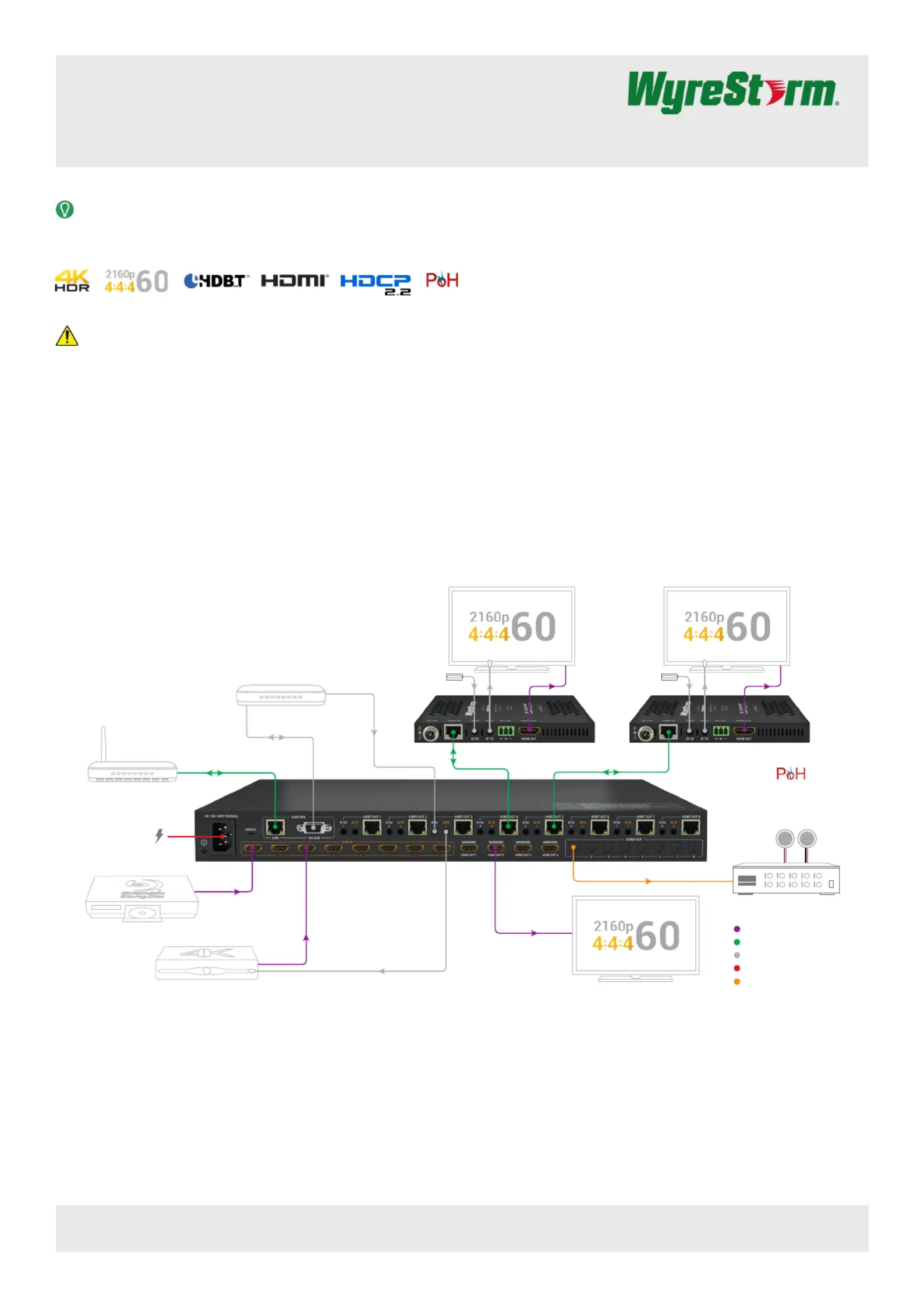

Basic Wiring Diagram
IMPORTANT! Installation Requirements
•Visit the product page to download the latest rmware, document version,
additional documentation, and conguration tools.
•Read through the section for important wiring Wiring and Connections
guidelines before creating or choosing premade cables.
•While this product supports CEC, WyreStorm cannot guarantee
compatibility with all forms of CEC communication.
In the Box
1x MXV-0808-H2A Matrix
1 x AC Power Cord with EU pins
1 x AC Power Cord with US pins
1 x AC Power Cord with UK pins
1 x AC Power Cord with AU pins
1x IR Remote
8x IR Emitter
8x IR Receiver
2x Matrix Mounting Brackets with screws
1x Quickstart Guide (this document)
HDMI to display
IR TXIR RX
RXV-35-4K (Receiver)
HDMI to display
Amplifier
IR TXIR RX
HDMI from source
HDMI from source
IR TX
Mirrored HDMI
to display
LAN Cat6a/7
AC Mains
Power
Cat6a/7
Cat6a/7
Blu-ray Player
Satellite Box
RXV-35-4K (Receiver)
Matrix Control Only
IR
Control System
CAB-IR-LINK (Sold Separately)
Wireless Router
M-0808-H2A (Matrix)XV
Receivers
powered by
KEY
HDMI
HDBaseT / Ethernet
Control
Power
Digital Audio
Product specificaties
| Merk: | WyreStorm |
| Categorie: | Router |
| Model: | MXV-0808-H2A |
| Kleur van het product: | Zwart |
| Gewicht: | 4950 g |
| Breedte: | 440 mm |
| Diepte: | 330 mm |
| Hoogte: | 43.5 mm |
| LED-indicatoren: | Ja |
| Ondersteunde video-modi: | 1080p, 2160p |
| Maximum resolutie: | 4096 x 2160 Pixels |
| Aantal HDMI-poorten: | 12 |
| Vermogensverbruik (max): | 168 W |
| HDCP: | Ja |
| Maximale refresh snelheid: | 120 Hz |
| HD type: | 4K Ultra HD |
| RS-232 port: | 1 |
| HDMI versie: | 2.0 |
| Duurzaamheidscertificaten: | RoHS |
| Kleurdiepte: | 8 Bit |
| Temperatuur bij opslag: | -20 - 70 °C |
| Luchtvochtigheid bij opslag: | 10 - 90 procent |
| Rack-montage: | Ja |
| HDMI in: | 8 |
| RJ-45 uitgang ports: | 8 |
| HDCP versie: | 2.2 |
| Maximale afstand: | 70 m |
| S/PDIF-uitgang: | Ja |
| Bandbreedte: | 9.2 Gbit/s |
| Aantal HDMI-uitgangen: | 4 |
| RJ-45 invoer ports: | 1 |
| Warmtedissipatie: | 574 BTU/h |
| Aansluiting video: | HDMI |
| Rackcapaciteit: | 1U |
| AC-ingangsspanning: | 100 - 240 V |
| Bedrijfstemperatuur (T-T): | 0 - 45 °C |
| Relatieve vochtigheid in bedrijf (V-V): | 10 - 90 procent |
| Consumer Electronics Control (CEC)-ondersteuning: | Ja |
| 3,5 mm in: | Ja |
| Extended display identification data (EDID): | Ja |
