VEILIGHEIDSINSTRUCTIESLees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Geeft ugeen gevolg aan de veiligheids-waarschuwingen en de instructies dan kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschu-wingen en de instructies zodat uze later ook nog kunt raadplegen. De volgende symbolen worden gebruikt in de ge-bruiksaanwijzing of op het product: Lees de gebruiksaanwijzing. Draag gehoorbescherming. Het product voldoet aan de geldende veiligheidsnormen in de Europese richtlijnen. SPECIALE VEILIGHEIDSINSTRUCTIES• Waarschuwing. De compressor mag uitsluitend in een daarvoor geschikte ruimte worden ge-bruikt (met goede ventilatie en een omgevings-temperatuur van 0 °C tot +40 °C). • Voer geen handelingen uit op de compressor zonder eerst de stekker uit het stopcontact te trekken.

• Richt de luchtstraal nooit op mensen of dieren. • Opmerking: een aantal onderdelen van de com-pressor, zoals de bovenkant en de doorvoerlei-dingen kunnen hoge temperaturen bereiken. Om brandwonden te voorkomen dienen deze onderdelen niet aangeraakt te worden. • Verplaats de compressor door deze op te tillen, of door de speciale grepen of handvaten te gebruiken. • Kinderen en dieren moeten ver uit de buurt waar de machine gebruikt wordt, gehouden worden. • Als ude compressor gebruikt om verf te spui-ten:.

10NLWWW. VONROC. COMa) Werk niet in besloten ruimtes of in de buurt van open vlammen. b) Verzeker dat de omgeving waarin ugaat werken speciale ventilatie heeft. c) Bescherm uw neus en mond met een speci-aal daarvoor bestemd masker. • Gebruik de compressor niet als het snoer of de stekker beschadigd is en overhandig het apparaat aan een erkend servicecentrum ter vervanging met een origineel onderdeel. • Als de compressor op een oppervlak wordt geplaatst dat hoger is dan de vloer, moet deze vastgezet te worden om vallen tijdens werking te voorkomen. • Plaats voorwerpen of uw handen niet op de beschermende afdekkingen, zodat fysieke scha-de en beschadiging van de compressor wordt voorkomen. • Gebruik de compressor niet als een bot instru-ment tegen personen, voorwerpen of dieren om ernstige schade te voorkomen.

• Trek de stekker altijd uit het stopcontact als de compressor niet meer wordt gebruikt. • Verzeker altijd dat persluchtslangen voor per-slucht worden gebruikt, gekenmerkt door een maximale druk die aangepast is aan de druk van de compressor. Probeer niet om een beschadig-de slang te repareren. VEILIGHEIDSINSTRUCTIES VOOR HET WER-KEN MET NAGELPISTOLEN OP PERSLUCHT• De compressor en de slangen kunnen zeer heet worden tijdens gebruik. Ze aanraken kan brand-wonden veroorzaken. • De gassen of dampen die door de inlaat van de compressor worden aangezogen, moeten vrij van mengsels worden gehouden die tot brand of explosie in de compressor kunnen leiden. • Houd bij het verwijderen van de slangkoppeling, de slangkoppeling altijd stevig vast, om letsel als gevolg van een wegslingerende slang te voorkomen. • Draag een veiligheidsbril en gehoorbescherming tijdens het werken met de tacker.

Vreemde voorwerpen en uitgespoten deeltjes kunnen letsel veroorzaken. • Richt het persluchtpistool niet op mensen of gebruik het niet om de kleding die udraagt te reinigen.

Snoeren of stekkers vervangenGooi oude kabels of stekkers meteen weg nadat ze zijn vervangen door nieuwe. Het is gevaarlijk om de stekker van een losse kabel in een stopcontact te steken. Verlengsnoeren gebruikenGebruik uitsluitend een goedgekeurd verlengsnoer dat geschikt is voor het opgenomen vermogen van het apparaat. De minimumafmeting van de geleider is 1,5 mm2. Rol de haspel volledig af als ueen kabelhaspel gebruikt Lees de gebruiksaanwijzing. Voorzichtig. Draag gehoorbescherming. Lawaai kan gehoorverlies veroorzaken. Draag een veiligheidsbril. Vonken die ontstaan tijdens het werk of splinters, spaanders en stof die uit het apparaat komen, kunnen leiden tot verlies van zicht. Gebruik geen stellingen of ladders. Smeer het pneumatisch gereedschap voor elke indienstname via de persluchtaanslui-ting2.

INFORMATIE OVER HET APPARAATBedoeld gebruikDit apparaat is bedoeld voor nagelen en nieten, met de bijgeleverde adapters. Het apparaat is niet ontworpen voor doorlopend gebruik. Modelnr. CT504CAWerkdruk 4-7 barLengte van de nagels 10-50 mmGrootte van de nietjes 16-40 mm (breedte 5,7 mm)PersluchtkwaliteitGereinigd, gesmeerd en zonder condensatieBESCHRIJVINGDe nummers in deze tekst verwijzen naar de di-agrammen op pagina 2-3.

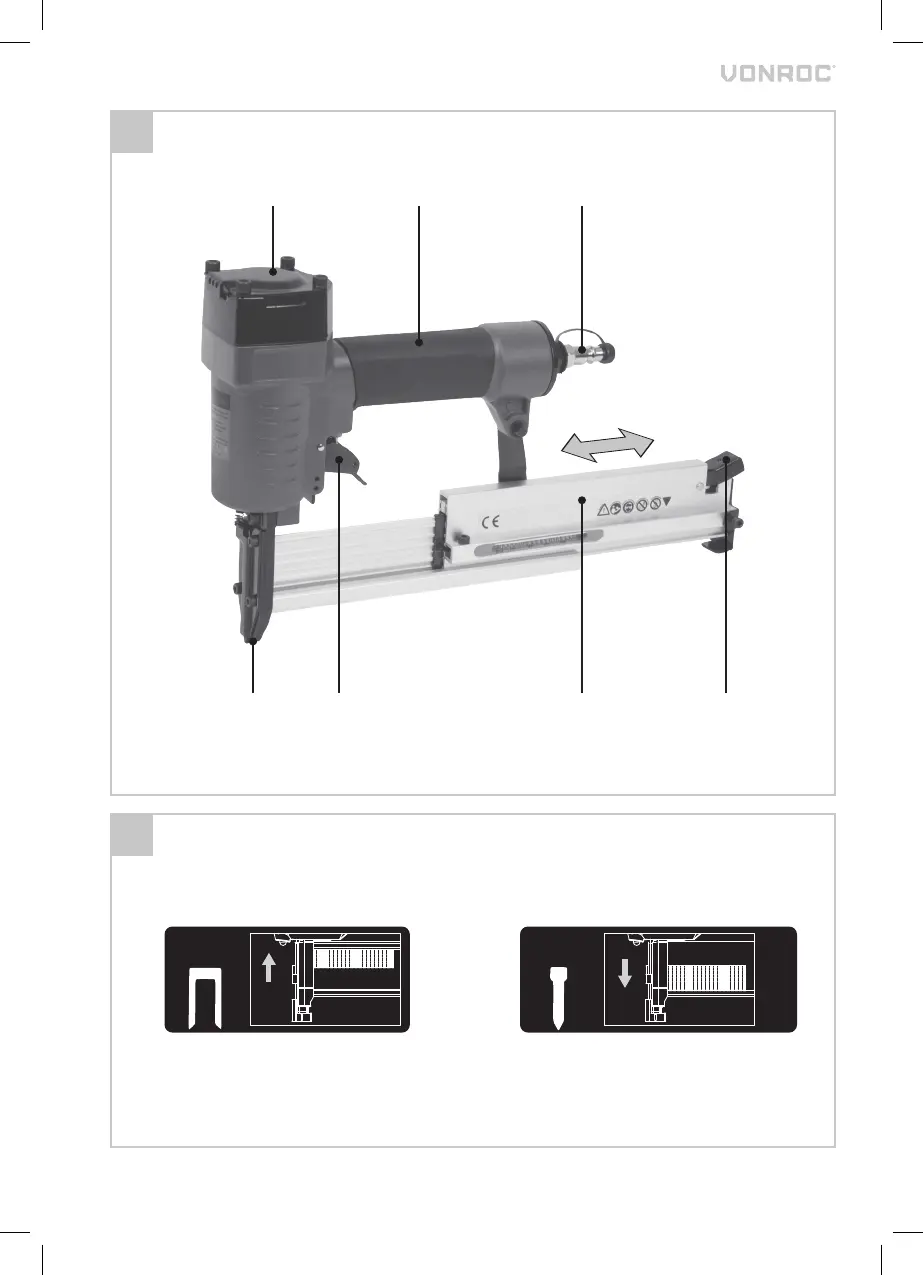

NL11WWW. VONROC. COM1. Gereedschap2. Trekker3. Cartridge-as4. Herlaadhendel5. Veiligheidspunt6. Zuigerkop7. Connector3. MONTAGEToepassing (Afb. A)Gebruik voor dit gereedschap nietjes of nagels van de volgende lengte:• Nietjes: 16-40mm• Nagels: 10-50mm • Kies de juiste nagel of nietje voor de taak. • Zet de machine (1) op zijn kant. • Open het magazijn (3) door licht op de herlaad-hendel (4) te drukken. • Trek de herlaadhendel (4) naar rechts om het magazijn (3) te openen. Voor nagels:• Plaats de nagels bovenin het magazijn (3). Zoals wordt weergegeven op het etiket van het maga-zijn, zie voorbeeld afb. A. Voor nietjes:• Plaats de nietjes onderin het magazijn (3). Zoals wordt weergegeven op het etiket van het maga-zijn, zie voorbeeld afb. A. • Schuif het magazijn (3) terug tot het vastklikt.

De aandrijfpen met zuiger vervangenEen reserve aandrijfpen met zuiger is niet inbegre-pen, dit artikel moet afzonderlijk besteld worden op onze website, artikelnummer: CT804AA. • Verwijder, om de aandrijfpen met zuiger te vervangen, de 4 schroeven op de zuigerkop. • Verwijder de aandrijfpen met zuiger zonder de zuigerwand te beschadigen. • Plaats de nieuwe aandrijfpen met zuiger en draai alle verwijderde schroeven opnieuw op hun originele plaats4. WERKINGNietjes/nagels inslaan (Afb. A)• Plaats de veiligheidspunt (5) plat op het mate-riaal dat vast moet worden gezet, op de plaats waar het nietje of de nagel moet komen. • Houd het voorste en het achterste deel van de machine vast en druk de machine stevig tegen het materiaal. • Haal de trekker (2) over om het nietje/de nagel te plaatsen, haal daarna uw vinger van de trekker voordat ude veiligheidspunt (5) van het materiaal haalt.

Controleer altijd dat de opening van de tacker in direct contact staat met het materiaal wanneer ude trekker overhaalt. Het gereedschap kan terugslaan en een hard geluid maken, veroorzaakt door de slagkracht waarmee het werkt. Houd dit in ge-dachte. Voor lange nagels en nietjes kan dit een verkeerde toepassing van nietjes of nagels tot gevolg hebben. Stel de slagkracht in overeen-stemming daarmee af en geef tegendruk op het apparaat zodat het verkeerd inslaan van nietjes of nagels wordt voorkomen. 5. ONDERHOUDVerzeker dat de machine niet onder spanning staat als uonderhoud uitvoert aan de motor. Deze machine is ontworpen om gedurende lange tijd gebruikt te worden met een minimum aan onder-houd. Voortdurend gebruik naar tevredenheid is afhankelijk van de juiste verzorging van de machine en regelmatige reiniging.

StoringGa volgens onderstaande procedure te werk als een nietje of nagel in het gereedschap is vastge-lopen:• Verwijder de luchtslang van de koppeling (7). • Plaats het gereedschap op de zijkant. • Druk op de vrijgavehendel van het magazijn, trek het magazijn (3) naar achter en verwijder de strook met nietjes of nagels. • Verwijder het vastgelopen nietje/nagel uit het magazijn. • Plaats de nietjes/nagels opnieuw en duw het magazijn opnieuw op z'n plaats, tot het vast-klikt. • Test de machine op een stuk afval.

12NLWWW. VONROC. COMBedieningstips:• WAARSCHUWING. Nieten of nagels moeten recht in het materiaal worden geslagen. Kantel de machine niet tijdens gebruik. • Bedien de machine niet zonder nietjes of na-gels. Dat zal een nadelige invloed hebben op de levensduur van de machine. • Laat de machine nakijken door een erkend servicecentrum, als er vaak nagels of nietjes vastlopen. • Als de kop van de nagels of nietjes boven het oppervlak van het werkstuk blijven uitsteken, druk de kop van de machine dan stevig tegen het werkstuk en probeer het opnieuw. Als dat geen verbetering oplevert, is het gekozen materiaal misschien niet geschikt voor het gereedschap. SchoonmakenMaak de behuizing van het apparaat regelmatig schoon met een zachte doek, bij voorkeur na ieder gebruik. Houd de ventilatiesleuven vrij van stof en vuil. Verwijder hardnekkig vuil met een zachte doek, bevochtigd met zeepsop.

Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak enz. omdat deze de plastic onderdelen kunnen beschadigen. GARANTIEProducten van VONROC worden op basis van de hoogste kwaliteitsnormen ontwikkeld en zijn gega-randeerd vrij van defecten, zowel voor wat betreft het materiaal als de afwerking, gedurende de door de wet bepaalde periode, startend vanaf de datum van de originele aankoop. Mocht het product gedurende deze periode enige storingen vertonen als gevolg van gebrekkig materiaal en/of gebrek-kige afwerking, dient direct contact met VONROC opgenomen te worden.

De volgende omstandigheden zijn uitgesloten van deze garantie:• Reparaties en/of wijzigingen die door en niet erkend servicecentrum aan het apparaat wer-den aangebracht of waartoe een poging werd ondernomen;• Normale slijtage;• Het gereedschap werd misbruikt, verkeerd werd gebruikt en/of onjuist werd onderhouden;• Niet-originele reserveonderdelen werden ge-bruikt. Dit betreft de enige garantie die door de organi-satie, impliciet of expliciet, wordt aangeboden.

Er zijn geen andere garanties, impliciet noch expliciet, die verder strekken dan deze garantie, inclusief de impliciete garanties inzake de verkoopbaarheid en geschiktheid voor een specifiek doel. In geen geval zal VONROC aansprakelijk zijn voor inciden-tele schade of gevolgschade. De oplossingen van de dealers zullen beperkt zijn tot de reparatie of het vervangen van niet-conforme eenheden of onderdelen. Het product en de gebruiksaanwijzing kunnen worden gewijzigd. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
