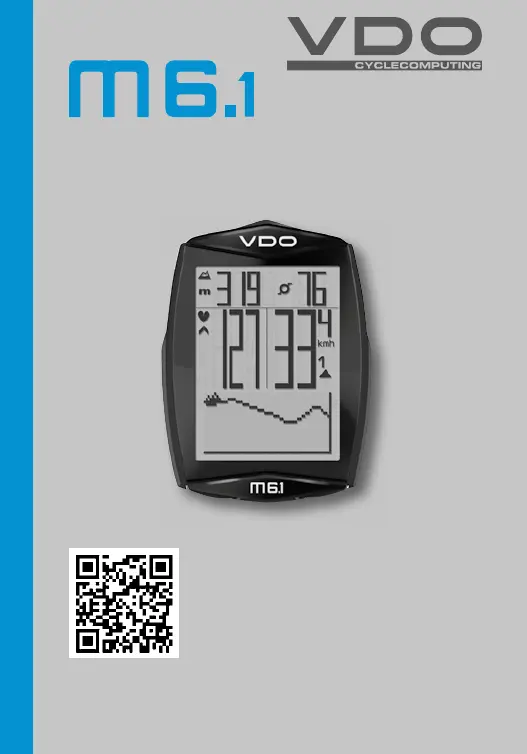

VDO M6.1 Handleiding

NEDERLANDS155154BIKEBIKE TPCTPCSETSETALTIALTIHoogte selecteren/rekalibrerenTwee starthoogten selecteerbaar, huidige hoogte instelbaar in meters/feet of via luchtdruk boven NN (NAP).Opnieuw kalibreren:voor elke rit moet u opnieuw kalibreren.De huidige luchtdruk wordt gemeten door de M6.1 en omgerekend naar een hoogteweergave. Afhankelijk van het weer verandert de luchtdruk dagelijks. Dat leidt tot een voortdurend veranderende huidige hoogteweergave. Uw starthoogte is echter niet veranderd.Door opnieuw te kalibreren wordt de huidige gemeten luchtdruk terugge-rekend naar de ingestelde starthoogte. Na het opnieuw kalibreren komt de huidige hoogte dan weer overeen met de ingestelde starthoogte. Wanneer u niet vanaf starthoogte 1 of 2 vertrekt, kunt u hier ook de huidige hoogte corrigeren.

NEDERLANDS159158BIKETPCSETALTIBIKETPCSETALTIInstellen van de wielmaat Instellen van de totaalwaardenInvoer van de wielomtrek door selectie van wiel-maat in bandenlijst.Invoer van de wiel-omtrek in mm (km/u) of inch (mph).Handmatige invoer van de wielomtrek of selectie in bandenlijst.Wielmaten, zie ook pagina 172–173.– Menu openen: houd de SET-knop ingedrukt tot het menu opent– Bladeren van Logging naar Instelling: met de BIKE- of TPC-knop– Instelmenu openen: met de SET-knop– Blader in het menu naar wielmaat: met de BIKE-knop of de TPC-knop– Instelling starten: met de SET-knop– Keuze Set handmatig of bandenlijst met de BIKE- of TPC-knop– Keuze bevestigen: met de SET-knop– Instelling afsluiten/menu verlaten/ terugkeren naar het functiemenu: SET-knop ingedrukt houden– Menu openen: houd de SET-knop ingedrukt tot het menu opent– Bladeren van Logging naar Instelling: met de BIKE- of TPC-knop– Instelmenu openen: met de SET-knop– Blader in het menu naar Total Values: met de BIKE-knop of de TPC-knop– Open instelling: met de SET-knop– In de instellingen van de totale waarden bladeren: met BIKE of TPC-knop– Gekozen instelling openen: met SET-knop– Instelling wijzigen: met de BIKE of TPC-knop– Keuze bevestigen: met de SET-knop– Instelling afsluiten/menu verlaten/ terugkeren naar het functiemenu: SET-knop ingedrukt houdenLET OP: Alle gegevens blijven bij het vervangen van de batterij behouden.

bij begin van nieuw seizoen.– Menu openen: houd de SET-knop ingedrukt tot het menu opent– Bladeren van Logging naar Instelling: met de BIKE- of TPC-knop– Instelmenu openen: met de SET-knop– Bladeren naar Total Values: met de BIKE- of TPC-knop – Instelling openen: met de SET-knop– Bladeren naar Totals Reset: met de BIKE- of TPC-knop– Totals Reset openen: met de SET-knop– Selectie: met de BIKE- of TPC-knop– Selectie bevestigen: met de SET-knop– Instelling afsluiten/menu verlaten/ terugkeren naar het functiemenu: SET-knop ingedrukt houdenLET OP: Het terugstellen kan niet ongedaan worden gemaakt.

Alle tourdata worden bij RESET automatisch opgeslagen en kunnen dan in menu “Logging” worden bekeken.Ritgegevens oproepen uit het geheugen– SET-knop ingedrukt houden– Logging met SET-knop openen– Bladeren in het Memory: met BIKE- of TPC-knop– Openen van de logs: met SET-knop– Bladeren door de gedetailleerde ritgegevens: met BIKE- of TPC-knop– Logging verlaten: SET-knop ingedrukt houdenOpmerking: met het optioneel verkrijgbare VDO docking station en de VDO Converter software kunt u alle logs uitlezen (in .fit -bestandsformaat, op Windows pc's en Android apparaten) en opslaan.DEELRIT starten/stoppen– START: BIKE- en SET-knop gelijktijdig kort indrukken– STOP: BIKE- en SET-knop gelijktijdig kort indrukken– Opnieuw starten: BIKE- en SET-knop nogmaals gelijktijdig kort indrukken– Terugstellen: Indien de functie “Trip Section” op het display verschijnt, dan BIKE-knop ingedrukt houden.LET OP: Bij snelheid nul stopt de deelritteller automatisch.

NEDERLANDS165164BIKETPCSETALTIBIKETPCSETALTIBIKETPCSETALTINAVIGATOR instellen– Met de BIKE-knop brengt u de functie NAVIGATOR op het scherm– SET-knop ingedrukt houden– Gegevens wijzigen: met de BIKE-knop of de TPC-knop– Instelling bevestigen: met de SET-knopVerlichtingsmodus aan-uitNAVIGATOR op nul terugstellen– Navigatorfunctie weergeven– Terugstellen: BIKE-knop ingedrukt houden– Aan: TPC- en SET-knop gelijktijdig indrukken– Uit: TPC- en SET-knop gelijktijdig indrukkenLET OP: De verlichtingsmodus wordt automatisch na een pauze uitgeschakeld om het batterijverbruik te beperken.

CP3012) nodig.– SET-knop ingedrukt houden– Van Logging naar instelling bladeren: met BIKE- of TPC-knop– Met SET-knop openen– Met BIKE- of TPC-knop bladeren naar SENSOR– Met SET-knop sensorselectie openen– Met BIKE- of TPC-knop sensor kiezen– Met SET-knop bevestigen– Instelling afsluiten/menu verlaten/ terugkeren naar het functiemenu: SET-knop ingedrukt houdenZenders koppelen– M6.1-computer in stuurhouder plaatsen– Snelheidsweergave knippert– Bij ingeschakelde hartslagoptie: hartslagweergave knippert– Bij ingeschakelde trapfrequentie-optie: trapfrequentieweergave knippert– Knipperende weergave: zenders worden gezocht– Aan voorwiel draaien: snelheid wordt gevonden en weergegeven– Aan trappers draaien: trapfrequentie wordt gevonden en weergegeven– Hartslagzender plaatsen: hartslag wordt gevonden en weergegevenLET OP: Wanneer tijdens het koppelen storing optreedt door andere stralingsbronnen, dan verschijnt op het scherm de melding „Te veel signalen”.

De melding bevestigt u met een willekeurige knop. Daarna gaat u van de plek met storing weg en gaat u ergens anders heen. Draai de computer uit de stuurhouder. Plaats de computer opnieuw in de stuurhouder. De computer voert nu opnieuw een koppeling uit.Mogelijke storingsbronnen:– Led-verlichting– Mobiele telefoon– GPS-ontvanger– WLAN– Beveiligingsinstallaties in de winkelDeze storingsbronnen kunnen het koppelen storen.LET OP: In de zender moet bij eerste ingebruikname de schakelaar voor de fietsherkenning ingeschakeld worden op fiets 1 of fiets 2. Alleen dan werkt de automatische fietsherkenning.Toets LANG ingedrukt houden, tot de LED knippert.1 keer knipperen groen = fiets 1 is geselecteerd2 keer knipperen rood = fiets 2 is geselecteerd

NEDERLANDS169168GarantiebepalingenVDO Cycle Parts geeft voor uw VDO-computer een garantie van 2 jaar vanaf de koopdatum. De garantie geldt voor materiaal- en fabricagefouten aan de computer zelf, aan de sensor/zender en aan de stuurhouder. Kabels, batterijen en montagematerialen zijn uitgesloten van garantie.De garantie geldt alleen wanneer de betroffen onderdelen niet zijn geopend (uitzondering: batterijvak van de computer), geen geweld is gebruikt en geen moedwillige schade aanwezig is.Bewaar de kassabon a.u.b. zorgvuldig, want in geval van een klacht moet deze getoond worden. Bij een terechte klacht krijgt u van ons een verge-lijkbaar omruilapparaat.

Een aanspraak op vervanging door een identiek model bestaat niet, als door verandering van model de productie van het gereclameerde model stopgezet werd.Neem voor alle klachten en aanspraken op garantie contact op met uw de-tailhandel waar u het apparaat gekocht heeft.

NEDERLANDS171170Correcte afvoer van dit product (elektronisch afval)(Van toepassing in landen van de Europese Unie en andere Europese landen met een systeem voor gescheiden inzameling) Het kenmerk op het product en op de bijbehorende documentatie geeft aan dat het na afloop van de levensduur niet samen met het normale huisvuil mag worden afgevoerd. Voer dit apparaat gescheiden van ander afval af, om het milieu en de menselijke gezondheid niet te beschadi-gen door ongecontroleerd afval weggooien. Zorg ervoor dat de grondstoffen van het apparaat duurzaam worden hergebruikt. Privégebruikers nemen contact op met de leverancier waar ze het product hebben gekocht of met de verantwoordelijke overheidsinstantie om te weten te komen hoe u het apparaat op milieuvriendelijke wijze kunt hergebruiken.
