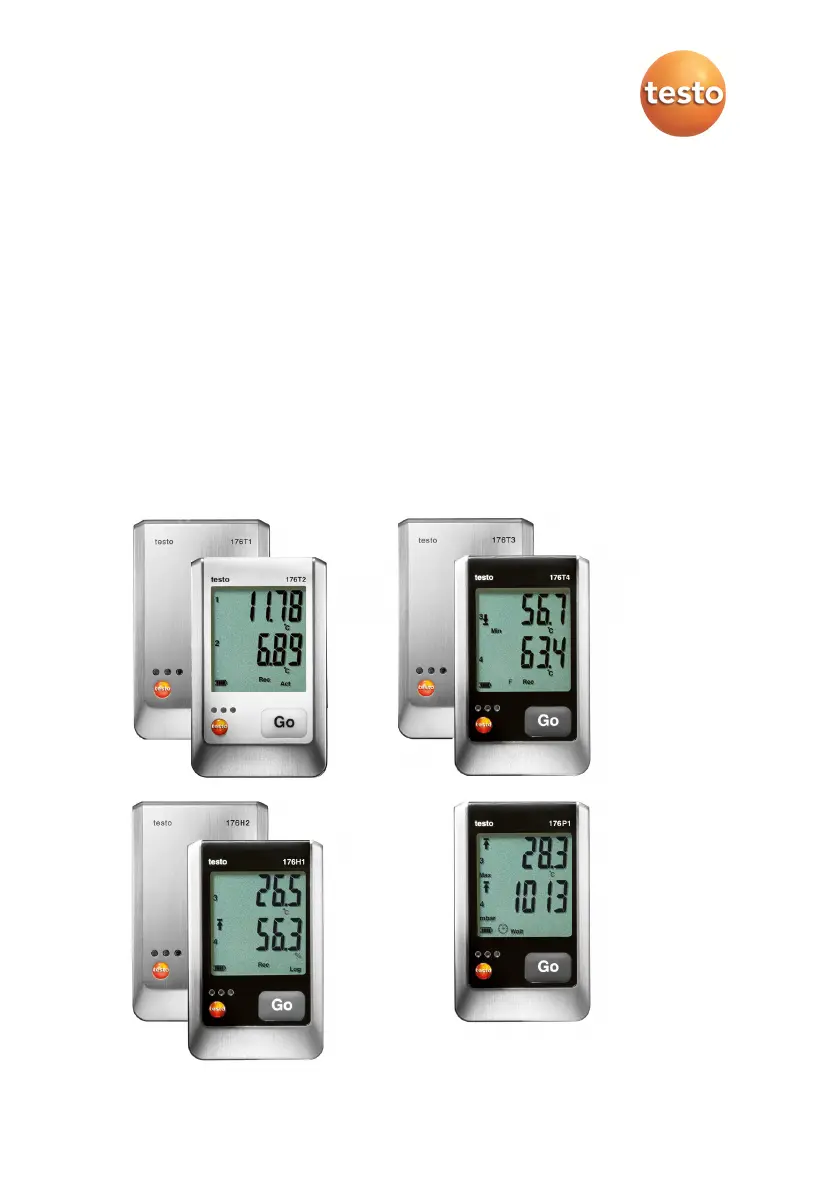

Testo 176 Handleiding

2 Veiligheid en milieu 62 Pos: 2 /TD/Überschr iften/2. Sicher heit und Umwelt @ 0\mod_11737747 19351_221.doc @ 297 @ 1 @ 1 2 Veiligheid en milieu Pos: 3 /TD/Überschr iften/2.1 Zu diesem Doku ment @ 0\mod_117377525235 1_221.doc @ 351 @ 2 @ 1 2.1. Bij dit document Pos: 4 /TD/Sicherhei t und Umwelt/Zu diesem Doku ment/Verwendung/Ver wendung (Standard) @ 0\mod_1173775068554_221. doc @ 342 @ 5 @ 1 Toepassing > Lees deze documentatie aandachtig door en zorg dat u met het product vertrouwd bent voordat u het gaat gebruiken. Besteed bijzondere aandacht aan de veiligheidsaanwijzingen en waarschuwingen om letsel en materiële schade te voorkomen. > Houd deze documentatie altijd binnen handbereik, zodat u indien nodig snel zaken kunt opzoeken. > Geef deze documentatie altijd door aan eventuele latere gebruikers van het product.

Pos: 5 /TD/Sicherhei t und Umwelt/Zu diesem Doku ment/Symbole und Schr eibkonventionen/Sym bole und Schreibkonv. [S tandard_groß] @ 0\ mod_1174982140622_221. doc @ 520 @ 5 @ 1 Symbolen en conventies in deze handleiding Element Verklaring Waarschuwing, ernst van het gevaar wordt aangegeven door het signaalwoord: Waarschuwing! Ernstig lichamelijk letsel mogelijk. Voorzichtig! Licht lichamelijk letsel of materiële schade mogelijk. > Tref de aangegeven veiligheidsvoorzieningen. Aanwijzing: Basis- of uitgebreide informatie. 1. ... 2. ... Procedure: meerdere stappen die in volgorde moeten worden doorlopen. > ... Procedure: een stap of optionele stap. - ... Resultaat van een handeling. Menu Onderdelen van het apparaat, het apparaatdisplay of het programmavenster. [OK] Bedieningstoetsen van het apparaat of knoppen in het programmavenster. ... | ... Functies / paden binnen een menu.

doc @ 61920 @ @ 1 > Controleer vóór elke meting of aansluitingen correct zijn afgesloten door een blinde stop of of passende sensors correct zijn ingestoken. De in de technische gegevens vermelde beschermingsklasse voor het betreffende apparaat wordt anders niet bereikt. > testo 176 T3, testo 176 T4: Het maximaal toegestane potentiaalverschil tussen de sensoringangen bedraagt 50V. Houd hier rekening mee bij de inzet van oppervlaktesensors met niet-geïsoleerd thermo-element. Pos: 10 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/S onden abkühlen lassen @ 0\ mod_1190094931187_221. doc @ 4878 @ @ 1 > Laat sondes en sondebuizen na de laatste meting voldoende afkoelen om verbrandingen aan de hete sensorpunt of aan de sondebuis te vermijden. Pos: 11 /TD/Sicherhei t und Umwelt/Sicherhei t gewährleisten/Te mperaturangaben auf Son den/Fühlern @ 0\mod_11756 93293070_221.

doc @ 615 @ @ 1 > Temperatuurindicaties op sondes/voelers hebben uitsluitend betrekking op het meetbereik van de sensoren. Stel de handgrepen en aanvoerleidingen niet bloot aan temperaturen hoger dan 70 °C (158 °F) wanneer die niet nadrukkelijk zijn toegestaan.

3 Functionele beschrijving 64 Pos: 15 /TD/Überschr iften/3. Leistungs beschreibung @ 0\mod_11737 74791554_221. doc @ 306 @ 1 @ 1 3 Functionele beschrijving Pos: 16 /TD/Überschr iften/3. 1 Verwendung @ 0\mod_1176211016437_ 221. doc @ 700 @ 2 @ 1 3. 1. Toepassing Pos: 17 /TD/Leistungsb eschreibung/Ver wendung/testo 176 @ 6\mod_1 278332087294_221. doc @ 63260 @ 5 @ 1 De gegevenslogschrijvers testo 176 dienen voor het opslaan en uitlezen van afzonderlijke meetwaarden en meetreeksen. Meetwaarden worden met testo 176 gemeten, opgeslagen en via de USB-kabel of de SD-kaart overgedragen naar de PC, waar ze met behulp van de testo Comfort Software uitgelezen en geëvalueerd kunnen worden. Via de software kunnen de gegevenslogschrijvers ook individueel geprogrammeerd worden. Toepassingsvoorbeelden testo 176 T1 is optimaal geschikt voor de temperatuurmeting onder extreme voorwaarden zoals bijv.

410g Meetpuls 1s – 24h (vrij te kiezen, voor online metingen 2s -24h) Interface Mini-USB, SD-kaartsleuf Geheugencapaciteit 2 miljoen meetwaarden Garantie 24 maanden, garantievoorwaarden: zie internetsite www.testo.com/warranty Normen 2014/30/EU, EN 128307 7 Gelieve er rekening mee te houden dat bij dit apparaat volgens EN 12830 een regelmatige controle en kalibrering conform EN 13486 (aanbeveling: jaarlijks) moet worden uitgevoerd. Neem contact met ons op voor meer informatie.

220g Meetpuls 1s – 24h (vrij te kiezen, voor online metingen 2s -24h) Interface Mini-USB, SD-kaartsleuf Geheugencapaciteit 2 miljoen meetwaarden Garantie 24 maanden, garantievoorwaarden: zie internetsite www.testo.com/warranty Normen 2014/30/EU, EN 128308 8 Gelieve er rekening mee te houden dat bij dit apparaat volgens EN 12830 een regelmatige controle en kalibrering conform EN 13486 (aanbeveling: jaarlijks) moet worden uitgevoerd. Neem contact met ons op voor meer informatie.

De volgende factoren beïnvloeden de levensduur van de batterij negatief: • langer knipperen van de LEDs • vaak uitlezen (meerdere keren per dag) via de SD-kaart • sterke schommelingen van de bedrijfstemperatuur De volgende factoren beïnvloeden de levensduur van de batterij positief: • uitgeschakeld display De indicatie van de batterijcapaciteit in het display van de gegevenslogschrijver gaat uit van de berekende waarden. De uitschakeling van de gegevenslogschrijver gebeurt daarentegen bij het bereiken van een kritieke spanningsdrempel. Het kan derhalve gebeuren dat: • er verder meetwaarden geregistreerd worden, hoewel de indicatie van de batterijcapaciteit „leeg” aangeeft. • het meetprogramma gestopt wordt, hoewel de indicatie van de batterijcapaciteit nog kort daarvoor een bestaande restcapaciteit aangegeven heeft.

Gegevenslogschrijver aansluiten aan PC Voor testo Comfort Software Basic 5: De software is op het internet verkrijgbaar als kosteloze download met registratieplicht: www.testo.com/download-center. De handleiding voor de installatie en bediening van de software vindt u in de bedieningshandleiding testo Comfort Software Basic 5, die samen met de software wordt gedownload. De software kan op CD besteld worden (bestelnummer: 0572 0580), indien de download van het internet niet gewenst wordt. Voor testo Comfort Software Professional en testo Comfort Software CFR: > CD in de CD-ROM-drive plaatsen. 1. Software testo Comfort Software installeren. 2. USB-kabel aansluiten aan een vrije USB-interface van de PC.

5 Indicatie- en bedieningselementen 74 3. Schroef aan de rechterkant van de gegevenslogschrijver losdraaien. 4. Deksel openen. 5. USB-kabel in de mini-USB-aansluiting (1) schuiven. 6. Gegevenslogschrijver configureren, zie aparte bedieningshandleiding testo Comfort Software. Pos: 31 /TD/Produktb eschreibung/Übersic ht/testo 176/Anzei ge- und Bedienelemente, Display @ 6\mod_12783 41804354_221.doc @ 63527 @ 1252 @ 1 5 Indicatie- en bedieningselementen 5.1. Display De gegevenslogschrijvers testo 176 T1, testo 176 T3, testo 176 H2 hebben geen display. De displayfunctie kan via de testo Comfort Software in-/uitgeschakeld worden. Al naargelang de operationele status kan in het display verschillende informatie worden getoond. Een gedetailleerde voorstelling van de afroepbare informatie vindt u onder Menu-overzicht, pagina 80.

5 Indicatie- en bedieningselementen 75 testo 176 T2, testo 176 T4, testo 176 H1, testo 176 P1 1 meetwaarde kanaal 1, 2, 3 (al naargelang aantal kanalen en beeld) 2 eenheden kanaal 1, 2, 3 (al naargelang aantal kanalen en beeld) 3 meetwaarde kanaal 2, 3, 4 (al naargelang aantal kanalen en beeld) 4 eenheden kanaal 2, 3, 4 (al naargelang aantal kanalen en beeld) 5 aantal opgeslagen meetwaarden met overschrijding van de alarmwaarde (Log) 6 huidige tussentijdse meetwaarde, wordt getoond in het display maar niet opgeslagen (Act) 7 meetprogramma is beëindigd (End), meetprogramma loopt (Rec) 8 wachten op start van het meetprogramma (Wait), startcriterium formule geprogrammeerd (F) 9. startcriterium datum/tijd geprogrammeerd 10 batterijcapaciteit

5 Indicatie- en bedieningselementen 78 5.3. Toetsfuncties Een gedetailleerde voorstelling van de display-indicaties vindt u onder Menu-overzicht, pagina 80. ✓ Instrument bevindt zich in de operationele status Wait en startcriterium toetsstart is geprogrammeerd. > [GO] ca. 3 seconden lang indrukken om het meetprogramma te starten. - Het meetprogramma start en in het display verschijnt Rec. ✓ Instrument bevindt zich in de operationele status Wait: > [GO] indrukken om te wisselen tussen de indicaties bovenste alarmwaarde, onderste alarmwaarde, levensduur van de batterij en laatste meetwaarde. - De indicaties verschijnen in de genoemde volgorde in het display.

✓ Instrument bevindt zich in de operationele status Rec of End: > [GO] indrukken om te wisselen tussen de indicaties hoogste opgeslagen meetwaarde, laagste opgeslagen meetwaarde, bovenste alarmwaarde, onderste alarmwaarde, aantal overschrijdingen van bovenste alarmwaarde, aantal onderschrijdingen van onderste alarmwaarde, levensduur van de batterij en laatste meetwaarde. - De indicaties verschijnen in de genoemde volgorde in het display. Huidige meetwaarde tonen ✓ De laatste 10 seconden werd [GO] niet ingedrukt. > [GO] indrukken. - Huidige meetwaarde wordt berekend en verschijnt op het display. - Op het display verschijnt Act. Als binnen de volgende 10 seconden [GO] opnieuw wordt ingedrukt, dan wordt de huidige meetwaarde voor het volgende kanaal berekend en getoond.

6 Product gebruiken 80 6.3. Menu-overzicht In het menu-overzicht zijn bij wijze van voorbeeld de displaybeelden van de gegevenslogschrijver testo 176 T2 voorgesteld. De gegevenslogschrijvers testo 176 T1, testo 176 T3, testo 176 H2 hebben geen display. Het display moet ingeschakeld zijn, opdat de betreffende indicaties in het display worden voorgesteld. Dit gebeurt via de testo Comfort Software. De indicatie in het display wordt geactualiseerd overeenkomstig de geprogrammeerde meetsnelheid. Er worden alleen meetwaarden van actieve kanalen getoond. Het activeren van kanalen gebeurt eveneens via de testo Comfort Software. De symbolen bovenste resp. onderste alarmwaarde branden in de operationele status Rec en End, als de geprogrammeerde alarmwaarde onder- resp. overschreden werd. Na 10 seconden zonder activering van een toets keert het display telkens terug in de uitgangstoestand.

6 Product gebruiken 81 Wait-modus (Wait): Startcriterium is geprogrammeerd, maar nog niet vervuld ① Laatste meetwaarde9 ② Bovenste alarmwaarde Startcriterium toetsstart / PC-start Startcriterium datum/tijd Startcriterium formule ③ Onderste alarmwaarde ④ Batterijcapaciteit in dagen Laatste meetwaarde9 (zie afbeelding ① Wait-modus) 9 Meetwaarde wordt niet opgeslagen

6 Product gebruiken 83 Pos: 37 /TD/Produkt verwenden/testo 175/W andhalterung montieren @ 6\mod_1276691151158_ 221.doc @ 62639 @ 2 @ 1 6.4. Wandhouder monteren Montagematerialen (bijv. schroeven, pluggen) behoren niet tot de omvang van de levering. ✓ De gegevenslogschrijver is uit de wandhouder verwijderd. 1. Wandhouder op de gewenste plaats positioneren. 2. Met een stift of iets dergelijks de plaats voor de bevestigingsschroeven aftekenen. 3. Bevestigingsplaats afhankelijk van het materiaal voor de bevestiging voorbereiden (bijv. gat boren, pluggen inbrengen). 4. Wandhouder met passende schroeven bevestigen. Pos: 38 /TD/Erste Sc hritte/testo 175_176/D atenlogger sic hern @ 6\mod_1275475596653_ 221.doc @ 62346 @ 2 @ 1 6.5. Gegevenslogschrijver borgen ✓ Wandhouder is gemonteerd. 1. Gegevenslogschrijver in de wandhouder schuiven (1). 2. Borgpen (2) door de gaten van de wandhouder schuiven.

6 Product gebruiken 84 4. USB-kabel in de mini-USB-aansluiting (1) schuiven. 5. Gegevenslogschrijver uitlezen en uitgelezen gegevens verder bewerken, zie aparte bedieningshandleiding testo Comfort Software. Via SD-kaart Als een gegevenslogschrijver in de Rec-modus moet worden uitgelezen, dan kan de gegevenslogschrijver tijdens het uitleesproces maximaal met een meetpuls van 10 seconden meetgegevens registreren. Na beëindiging van het uitleesproces kan de gegevenslogschrijver meetgegevens al naargelang programmering weer met een meetpuls van 1 seconde registreren. 1. Schroef aan de rechterkant van de gegevenslogschrijver losdraaien. 2. Deksel openen. 3. SD-kaart in de SD-kaartsleuf (2) schuiven. - Sd CArd wordt getoond in het display. 4. [GO] langer dan 2 seconden ingedrukt houden. - COPY wordt getoond in het display. - Gele LED brandt tijdens het kopieerproces.

7 Product onderhouden 85 Pos: 40 /TD/Überschr iften/7. Produkt ins tand halten @ 0\mod_1173789 831362_221.doc @ 402 @ 1 @ 1 7 Product onderhouden Pos: 41 /TD/Produkt ins tand halten/testo 175_17 6/Batterie wechse ln 176 @ 7\mod_129008498993 9_221.doc @ 73254 @ 2 @ 1 7.1. Batterij vervangen Door de batterijvervanging wordt het lopende meetprogramma gestopt. De opgeslagen meetgegevens blijven echter behouden. 1. Opgeslagen meetgegevens uitlezen, zie Gegevens uitlezen, pagina 83. ✓ Als op grond van een te geringe batterijcapaciteit het uitlezen van de opgeslagen meetgegevens niet meer mogelijk is: > Batterij vervangen en daarna de opgeslagen meetgegevens uitlezen. 2. Gegevenslogschrijver op zijn voorkant leggen. 3. Schroeven aan de achterkant van de gegevenslogschrijver losdraaien. 4. Batterijafdekking eraf nemen. 5. Lege batterij uit het batterijvak nemen. 6.

Nieuwe batterij (type TL-5903) erin plaatsen. Let op de juiste polariteit! Uitsluitend nieuwe merkbatterijen gebruiken. Als er een deels verbruikte batterij wordt ingezet, dan wordt de batterijcapaciteit niet correct berekend. 7. Afdekking van het batterijvak op het batterijvak leggen. 8. Schroeven aandraaien. - Op het display verschijnt rST.

7 Product onderhouden 86 De gegevenslogschrijver moet opnieuw geconfigureerd worden. Daarvoor moet de testo Comfort Software op de computer geïnstalleerd en een verbinding met de gegevenslogschrijver gemaakt zijn. 9. Gegevenslogschrijver via USB-kabel verbinden met de PC. 10. testo Comfort Software starten en een verbinding met de gegevenslogschrijver maken. 11. Gegevenslogschrijver opnieuw configureren resp. de oude opgeslagen configuratie installeren, zie aparte bedieningshandleiding testo Comfort Software. - De gegevenslogschrijver is weer operationeel. Pos: 42 /TD/Produkt ins tand halten/testo 174- neu/Gerät reinigen @ 5\ mod_1267614722447_22 1.doc @ 59668 @ 2 @ 1 7.2. Apparaat reinigen: LET OP De sensor kan beschadigd raken! > Let op dat er bij de reiniging van het apparaat geen vloeistof in de behuizing van het apparaat komt.

> Reinig de behuizing van het apparaat met een vochtige doek. Gebruik geen scherpe reinigings- of oplosmiddelen! Gebruik een zachte huishoudreiniger of zachte zeep. Pos: 43 /TD/Überschr iften/8. Tipps und Hilfe @ 0\mod_1173789887985 _221.doc @ 411 @ 1 @ 1

8 Tips en hulp 87 8 Tips en hulp Pos: 44 /TD/Überschr iften/8.1 Fragen und Ant worten @ 0\mod_117740201 7078_221.doc @ 1098 @ 2 @ 1 8.1. Vragen en antwoorden Pos: 45 /TD/Tipps und Hilf e/Fragen und Antworten/ testo 176 @ 6\mod_12754748 43210_221.doc @ 62249 @ @ 1 Vraag Mogelijke oorzaken / oplossing FULL verschijnt op het display, rode LED knippert tweemaal, out verschijnt op het display. SD-kaart heeft niet voldoende beschikbaar geheugen om de gegevens uit te lezen. > SD-kaart wegnemen, geheugen vrijmaken en gegevens kopiëren. Err verschijnt op het display, rode LED knippert tweemaal, out verschijnt op het display. Fout bij het opslaan van de gegevens op de SD-kaart. > SD-kaart wegnemen, geheugen vrijmaken en gegevens kopiëren. nO dAtA verschijnt op het display, rode LED knippert tweemaal. Logschrijver heeft nog geen gegevens geregistreerd en bevindt zich in de Wait-Modus.

> SD-kaart wegnemen en wachten tot de logschrijver zich in de Rec-Modus bevindt. rST verschijnt op het display. Batterij werd erin geplaatst. Er worden geen gegevens geregistreerd. > Gegevenslogschrijver via software opnieuw programmeren. H Cap verschijnt op het display. Batterij werd erin geplaatst, nadat batterij en hulpbatterij volledig ontladen waren. Hulpbatterij moet geladen worden. 1. Gegevenslogschrijver via USB-kabel verbinden met PC. 2. Hulpbatterij via de USB-kabel ca. 5-10 minuten laden. - Op het display verschijnt rST. - - - - verschijnt op het displaySensor van de gegevenslogschrijver is defect of er is een niet-compatibele sensor aangesloten. > Contacteer uw handelaar of de Testo-klantendienst.

Wandhouder (zwart) met slot 0554 1703 Mini USB-kabel om de gegevenslogschrijver testo 176 te verbinden met de PC 0449 0047 SD-kaart om de gegevenslogschrijver 176 uit te lezen 0554 8803 Batterij TL-5903 mignoncel AA 0515 1760 CD testo Comfort Software Basic 5 (indien gratis download van website met registratieplicht niet gewenst) 0572 0580 CD testo Comfort Software Professional 0554 1704 CD testo Comfort Software CFR 0554 1705 ISO-kalibratiecertificaat temperatuur, kalibratiepunten -18 °C; 0 °C;+40 °C; per kanaal/instrument 0520 0153 ISO-kalibratiecertificaat vochtigheid, kalibratiepunten 11,3 %RV; 50,0 %RV; 75,3 %RV bij +25 °C/+77 °F; per kanaal/instrument 0520 0076 ISO-kalibratiecertificaat absolute druk, 5 kalibratiepunten over het meetbereik 0520 0025 Verder toebehoren en vervangingsonderdelen vindt u in de productcatalogi en -brochures of op het internet onder www.testo.com
