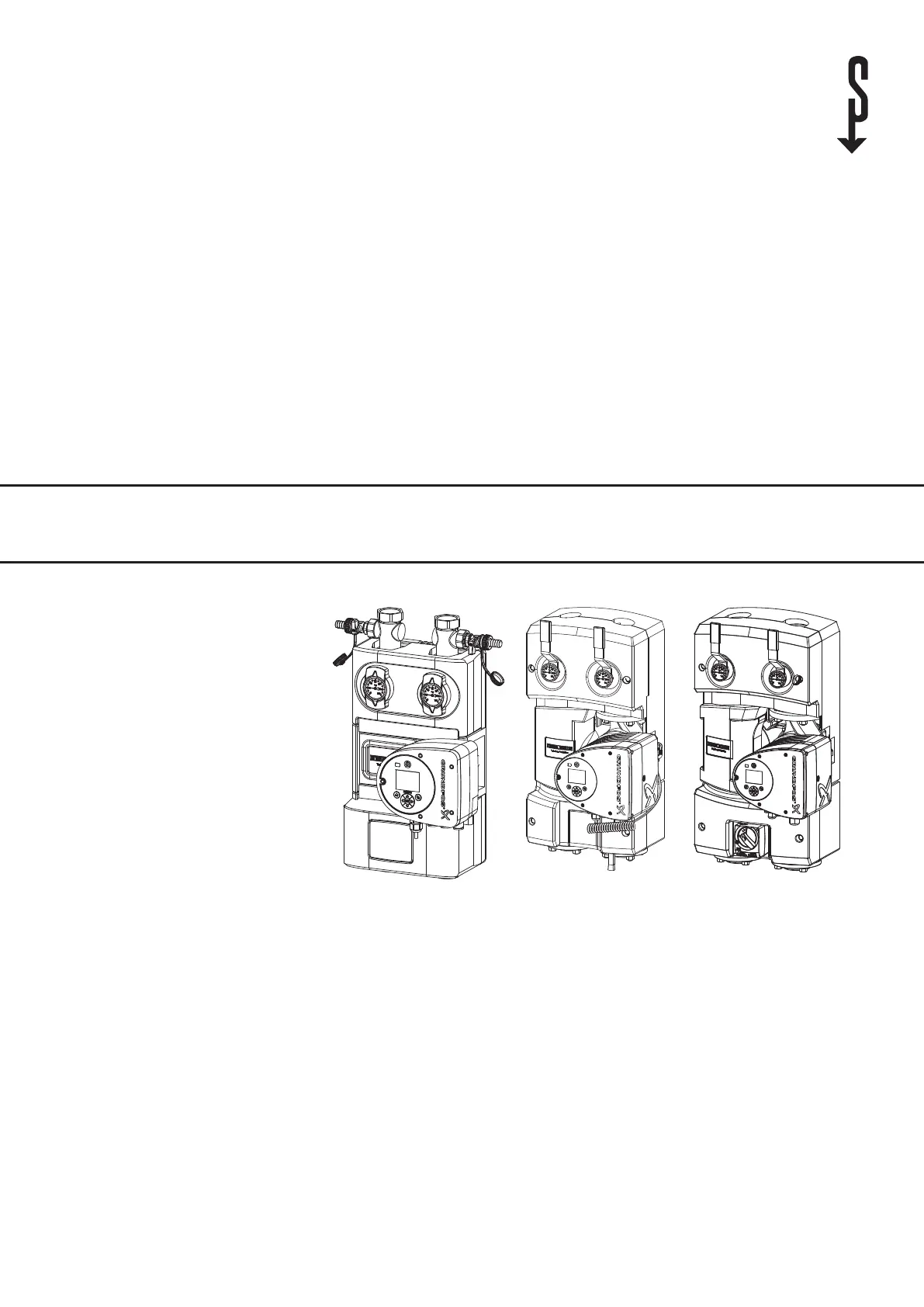

Stiebel Eltron PM-U 1 Handleiding

66 | PM-U / PM-GINHOUDSOPGAVE | INSTALLATIE Algemene aanwijzingenINSTALLATIE1. Algemene aanwijzingen InfoLees deze handleiding voor gebruik zorgvuldig door en bewaar deze. Overhandig de handleiding aan een volgende gebrui-ker. DoelgroepDeze handleiding is bedoeld voor de installateur. 1. 1 Geldende documenten  Handleiding van de aeverset  Handleiding van de verwarmingspomp  Handleiding van het centrale verwarmingssysteem1. 2 Andere aandachtspunten in deze documentatie InfoAlgemene aanwijzingen worden aangeduid met het hiernaast afgebeelde symbool. f Lees de aanwijzingsteksten grondig door. Symbool Betekenis Materiële schade(Toestel-, gevolg-, milieuschade) Het toestel afdanken f Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven. 1. 3 Info op de modulef Let op de info op de module en houd deze leesbaar. 1.

4 MeeteenhedenTenzij anders vermeld, worden alle afmetingen in millimeter aangegeven. Tenzij anders vermeld, draait u alle schroefverbindingen hand-vast aan. INSTALLATIE1. Algemene aanwijzingen ��������������������� 661. 1 Geldende documenten ���������������������� 661. 2 Andere aandachtspunten in deze documentatie �� 661. 3 Info op de module �������������������������� 661. 4 Meeteenheden ����������������������������� 662. Veiligheid ��������������������������������� 672. 1 Reglementair gebruik ������������������������ 672. 2 Veiligheidsaanwijzingen ���������������������� 672. 3 Opbouw van waarschuwingen ���������������� 672.

INSTALLATIE VeiligheidPM-U / PM-G | 672. Veiligheid2. 1 Reglementair gebruikDe module is bestemd om in korte tijd warm drinkwater ter beschikking te stellen aan de tappunten. Gebruik de module alleen in verwarmingscircuits van de ver-melde aeversets, zie hoofdstuk "Productcompatibiliteit en toebehoren". De module is niet bedoeld voor gebruik in drinkwatercircuits. De module is bestemd voor gebruik in een huishoudelijke omgeving. De module kan eveneens buiten een huishouden worden gebruikt, bijv. in het klein bedrijf, voor zover deze op dezelfde wijze wordt gebruikt. Elk ander gebruik dat verder gaat dan wat hier wordt omschre-ven, geldt als niet reglementair. Onder reglementair gebruik valt ook het in acht nemen van deze handleiding alsmede de handleidingen voor het gebruikte toebehoren en het naleven van de technische gegevens. 2.

2 VeiligheidsaanwijzingenAlleen installateurs mogen werkzaamheden aan de module uitvoeren. Breng alleen veranderingen aan de module aan, die in deze handleiding werden beschreven of door de fabrikant werden goedgekeurd. Wij waarborgen de goede werking en de bedrijfszekerheid uit-sluitend, wanneer u het voor de module voorziene origineel toebehoren en originele vervangingsonderdelen gebruikt. Bescherm de elektronische componenten tegen vocht. Vanaf een waterhardheid van >2,7 mmol/l (15°dH) kan de mo-dule verkalken. Installeer een onthardingsinstallatie, wanneer de lokale waterhardheid boven deze waarde ligt. Gebruik geen producten met minerale olie. Deze kunnen de EPDM-dichtingselementen beschadigen, waardoor het pro-duct gaat lekken. Gebruik een smeermiddel zonder minerale olie op basis van silicone of polyalkyleen, bijv.

1 SymbolenSymbool Soort gevaar Gevaar voor letsels Gevaar voor elektrische schok 2. 3. 2 TrefwoordenTREFWOORD BetekenisGEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen. WAARSCHU-WINGAanwijzingen die kunnen leiden tot zwaar letsel of over-lijden, wanneer deze niet in acht worden genomen. VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden geno-men. 2. 4 KeurmerkZie typeplaatje. De CE-identicatie geeft aan dat de module vol-doet aan de vereisten van de volgende EU-richtlij-nen: - Laagspanningsrichtlijn - Beperking van het gebruik van bepaalde gevaar-lijke stoen 2011/65/EU - Richtlijn voor de elektromagnetische compatibi-liteit2. 5 Voorschriften, normen en bepalingen InfoNeem alle nationale en regionale voorschriften en bepalingen in acht.

INSTALLATIE Transport en opslagPM-U / PM-G | 69zwaartekrachtremIn de retour bevindt zich een terugslagklep die circulatieverlie-zen voorkomt. De terugslagklep voorkomt dat het CV-water tij-dens de werking tegen de stromingsrichting in de retour loopt. Terugslagklep gesloten Terugslagklep geopendPM-U/G 1PM-U/G 2/3Regelaar voor mengklep (alleen PM-G)Met de regelaar kunt u de gewenste aanvoertemperatuur in-stellen. De regelaar is verbonden met een servomotor die de mengklep stuurt. D0000102283Mengklep (alleen PM-G)De mengklep mengt het koude CV-water uit de retour van de warmtegenerator met het warme verwarmingswater uit de aanvoer van de warmtegenerator. Daardoor wordt de aan-voertemperatuur bereikt, die met de regelaar werd ingesteld. D00001022843.

3 Leveringsomvang - 1× Netpompmodule - 1× Bevestigingsmateriaal - 1× Aansluitkabel voor de verwarmingspomp - 1× Wandconsole met steun (PM-G 3, PM-U 3) - 1× Wandconsole zonder steun (PM-G 2, PM-U 2) - 1× Wandhouder (PM-G 1, PM-U 1) - 1× Servomotor - 1× Spoel- en aftapset - 1× Handleiding3. 4 Productcompatibiliteit en toebehorenOmschrijving TypeAfleversetWS 2 Trend WS 3 Trend WS 2 Trend SWS 3 Trend SWS-4L 2 PlusWS-4L 2 Plus SWS-4L 3 PlusWS-4L 3 Plus SWS-T 2 PlusWS-T 2 Plus SWS-T 3 PlusWS-T 3 Plus SWS-E 2 PlusWS-E 2 Plus SWS-E 3 PlusWS-E 3 Plus SWS-DUO T PremiumWS-DUO T Premium SWS-DUO E Premium WS-DUO E Premium SDe producten zijn niet inbegrepen. 4. Transport en opslagf Vermijd slagen en stoten tijdens het transport van de module. f Transporteer de module in de originele verpakking om deze te beschermen tegen stof en vuil.

f Let op de volgende opslagvoorwaarden: - Omgevingstemperatuur: van 0 tot +70°C - droog - stofvrij - ontoegankelijk voor onbevoegde personenf Sla de module in de originele verpakking op om deze te beschermen tegen stof en vuil. f Wanneer u de module heeft uitgepakt, maar nog niet heeft geïnstalleerd, dekt u de module af om deze te be-schermen tegen stof en vuil.

INSTALLATIE OmbouwPM-U / PM-G | 71D0000102287f Demonteer de bovenste bevestigingsens. 5.2.2 Mengklep ombouwenD00001022961 2 3 4 5 6PM-G 1D00001022881 2 3 4 5 6PM-G 2, PM-G 31 Deksel2 Regelventiel-inzetstuk3 Afdichtingsbus4 frontplaat5 Afdekplaat met schaal6 Draaiknopf Demonteer de draaiknop van de servomotor. f Demonteer de afdekplaat met de schaal.f Demonteer de frontplaat.f Demonteer de afdichtingsbus.f Trek het regelventiel-inzetstuk uit de mengklepbehuizing. f Demonteer het deksel aan de achterzijde van de mengklep. f Draai de mengklep zodat de aanvoer en de retour zich telkens aan de andere zijde bevinden. Let op de doorstro-omrichting (pijlen).f Monteer het deksel van de mengklep.f Plaats het regelventiel-inzetstuk in de mengklep. f Monteer de afdichtingsbus. f Monteer de frontplaat.

f Monteer de afdekplaat zodanig dat de schaal zich in de linkerbovenhoek bevindt.f Monteer de draaiknop. Schaal van de regelaar ombouwenf Controleer of de schaal overeenkomstig de stromingsrich-ting is geplaatst. Draai de schaal eventueel overeenkom-stig de volgende stappen.Mengklep met aanvoer rechts Mengklep met aanvoer linkslinks: blauw rechts: roodlinks: rood rechts: blauwD0000102289f Neem het deksel van de regelaar eraf. D0000102290f Draai de schaal 180°. f Steek het deksel van de regelaar er weer op. Servomotor monterenf Draai de stelknop op de regelaar naar stand 0.D0000102291121 Stelknop op 0 zetten2 Handbedrijf activerenf Activeer het handbedrijf om zeker te zijn dat de stelknop overeenkomt met de motorstand. NEDERLANDS350769-45014-9773_PM-U1-3_G1-3_de_fr_it_nl.indb 71350769-45014-9773_PM-U1-3_G1-3_de_fr_it_nl.indb 71 14.12.2022 15:02:0414.12.2022 15:02:04

INSTALLATIE Installatie72 | PM-U / PM-GD0000102297PM-G 1D0000102285PM-G 2, PM-G 3f Steek de regelaar op de stelmotor en de aanslagbouten, zodat de regelaar vergrendelt. f Activeer het automatisch bedrijf. 5. 2. 3 Module monteren Materiële schadeWanneer u de verwarmingspomp tegen de trans-portrichting in monteert, kan deze beschadigd raken. f Let op de transportrichting van de verwarmings-pomp. f Monteer de verwarmingspomp met de dichting op de aanvoer van de mengklep. f Sluit de verwarmingspomp aan. f Monteer de retourbuis met de terugslagklep en de dich-ting op de retour van de mengklep. f Installeer de module, zie hoofdstuk "Module installeren". 6. Installatie Materiële schadef Neem de volgende montagevoorwaarden in acht: - droog - Vorstvrij - beschermd tegen UV-stralingWanneer u de elektriciteitskabels onvakkundig plaatst, kunnen deze beschadigd raken.

f Knik de elektriciteitskabels niet. f Klem de elektriciteitskabels niet in. f Laat de elektriciteitskabels niet in direct contact komen met warmtebronnen. Wanneer u bij het boren elektriciteitskabels raakt, wordt de zekering in werking gesteld en raakt de kabel beschadigd. Wanneer u bij het boren leidingen raakt, bestaat er gevaar voor waterschade. f Let erop dat u bij het boren geen elektriciteitska-bels of leidingen beschadigt. Voor de verschillende productvarianten bestaan er verschil-lende houders. Monteer de volgende productvarianten op een wandhouder: - PM-U 1 - PM-G 1D0000102221Monteer de volgende productvarianten op een wandconsole zonder steun: - PM-U 2 - PM-G 2D0000102246Monteer de volgende productvarianten op een wandconsole met steun: - PM-U 3 - PM-G 3D00001022826. 1 Voorbereidingf Markeer de positie van de boorgaten. f Boor de gaten voor de houder.

INSTALLATIE InstallatiePM-U / PM-G | 73D0000102223f Klem de veren in de inkepingen van de kogelkraan en de eronder liggende geluidsontkoppeling.f Plaats de dichtingsringen op de overgangsschroefkoppelingen. f Schroef de overgangsschroefkoppeling op de leidingen. D0000102222f Stulp de wartelmoeren over de overgangsschroefkoppeling. f Schroef de wartelmoeren op de leidingen. f Bevestig de isolatie weer op de module. 6.2.2 Wandconsole InfoIn dit hoofdstuk wordt de montage van de wandcon-sole zonder steun beschreven. De montage van de wandconsole met steun gebeurt op analoge wijze.D0000102248f Trek de thermometers eraf. f Demonteer de kogelkranen. f Demonteer het bovenste deel van de isolatie. D0000102274f Demonteer het onderste deel van de isolatie. D0000102275f Demonteer de onderste schroefdraadens.

Infof Let op de handleidingen van het toebehoren.7.1 Voorbereidingf Controleer de module zorgvuldig op beschadigingen (vi-suele inspectie).f Controleer of de module correct is aangesloten.D0000102248f PM-U/G 2/3: Demonteer de thermometers met de kogelkranen.D0000102247f PM-U/G 1: Neem de thermometers met de thermometer-grepen eraf. f Demonteer de bovenste isolatie. f Schuif de achterste isolatie naar achteren. D0000102267PM-U/G 1D0000102268PM-U/G 2/3f Monteer de spoel- en aftapset. f Sluit een passende slang aan op de spoel- en aftapset in de retour.f Leid de slang naar een afvoer. f Sluit een passende slang aan op de spoel- en aftapset in de aanvoer. f Open de kogelkraan op de spoel- en aftapset.f Spoel en vul de module. f Sluit de kogelkraan op de spoel- en aftapset. f Demonteer de spoel- en aftapset. f Schuif de achterste isolatie weer naar voren.

3 Afsluitende werkzaamhedenPM-U/G 1f Monteer de onderste isolatie. f PM-G 1: Steek de regelaar in de daartoe voorziene positie. PM-U/G 2, PM-U/G 3f Monteer de middelste isolatie. f Monteer de onderste isolatie. f Monteer de bovenste isolatie. f PM-G 2/3: Steek de regelaar in de daartoe voorziene positie. 8. 2 Verwarmingspomp Infof Let op de handleidingen van het toebehoren. 9. Overdracht van de modulef Leg aan de gebruiker uit hoe de module werkt. Instrueer hem over het gebruik. f Wijs de gebruiker op mogelijk gevaar. f Overhandig hem deze handleiding. 10. Reiniging, verzorging en onderhoud WAARSCHUWING letselDelen van de module kunnen heet worden. Uit de module kan heet water (> 43°C) of stoom ontsnap-pen. f Draag hittebestendige veiligheidshandschoe-nen. Wanneer u componenten losmaakt hoewel deze onder druk staan, kunnen de componenten schoks-gewijs bewegen.

WAARSCHUWING elektrische schokWanneer u aan de module werkt, terwijl de module is aangesloten op het stroomnet, kunt u een elek-trische schok krijgen. f Koppel de module los van het stroomnet. f Controleer vóór u met de werkzaamheden be-gint of de module spanningsvrij is. Materiële schadeWanneer er water in de elektronische componenten en in de behuizing binnendringt, kan er een kortslui-ting optreden of kan de module beschadigd raken. f Let erop dat er geen water in de elektronische componenten en in de behuizing binnendringt. Ongeschikte reinigingsmiddelen kunnen de module beschadigen. f Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Infof Let op de handleidingen van het toebehoren. 10. 1 Voorbereidingf Koppel de module los van het stroomnet. f Sluit de CV-aanvoer. f Sluit de CV-retour. f Sluit de koudwatertoevoer.

Wanneer u componenten losmaakt hoewel deze onder druk staan, kunnen de componenten schoks-gewijs bewegen. f Werk alleen in drukloze toestand aan de modu-le. WAARSCHUWING elektrische schokWanneer u aan de module werkt, terwijl de module is aangesloten op het stroomnet, kunt u een elek-trische schok krijgen. f Koppel de module los van het stroomnet. f Controleer vóór u met de werkzaamheden be-gint of de module spanningsvrij is. Wanneer u elektriciteitskabels repareert, kunt u een elektrische schok krijgen of kan een kabelbrand worden veroorzaakt. f Repareer geen elektriciteitskabels. Materiële schadeWanneer u de kleppen te snel opent, kunnen druksla-gen de module beschadigen. f Open de kleppen langzaam. Slik en vuil kunnen zich in de module afzetten en ge-luiden, corrosie, storingen en oververhitting veroor-zaken. f Spoel de module voor de ingebruikname grondig.

f Sluit de kogelkranen in de retour. f Tap het water af uit alle componenten. f Laat de componenten afkoelen, voordat u aan de module werkt. 11. 1. 2 Storingen verhelpenStoring Oorzaak OplossingDe verwarmingspomp draait niet. De stroomvoorziening is uitgeschakeld. Schakel de stroomvoor-ziening in. Een zekering is defect. Vervang de zekering. Kortsluiting Neem contact op met een installateur. De stroomtoevoer is onderbroken. Neem contact op met een installateur. De verwarmingspomp maakt lawaai. De motor sleept, bijv. door afzettingen uit het watercircuit. Neem contact op met een installateur. In de drinkwateraan-voer zit te weinig water (droogloop). Controleer of alle ko-gelkranen volledig zijn geopend. 11. 2 Verwarmingspomp vervangen Infof Let op de handleidingen van het toebehoren. 11. 2. 1 Verwarmingspomp afsluitenf Sluit de kogelkranen in de aanvoer.

f Schroef de verwarmingspomp op de mengklep (aandraai-moment: 27Nm). f Sluit de verwarmingspomp elektrisch aan (zie ook hoofd-stuk "Elektrische aansluiting"). f Monteer de buizen op het verbruikerscircuit. f Monteer de isolatie. f PM-U/G 1: Steek de thermometergrepen er weer in. f PM-U/G 2/3: Monteer de thermometers met de kogelkranen. 11.3 Afsluitende werkzaamhedenf Open de kogelkranen in de retour. f Open de kogelkranen in de aanvoer. f Ontlucht de installatie, wanneer vereist. f Registreer het onderhoud. 12.

86 | PM-U / PM-GGARANTIE | MILIEU EN RECYCLING GARANTIEGARANTIEMILIEU EN RECYCLINGMILIEU EN RECYCLINGGarantieVoor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaat-schappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze doch-termaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.Milieu en recyclingWij verzoeken u ons te helpen ons milieu te beschermen.
