Pagina 1/40
9258.01
264811

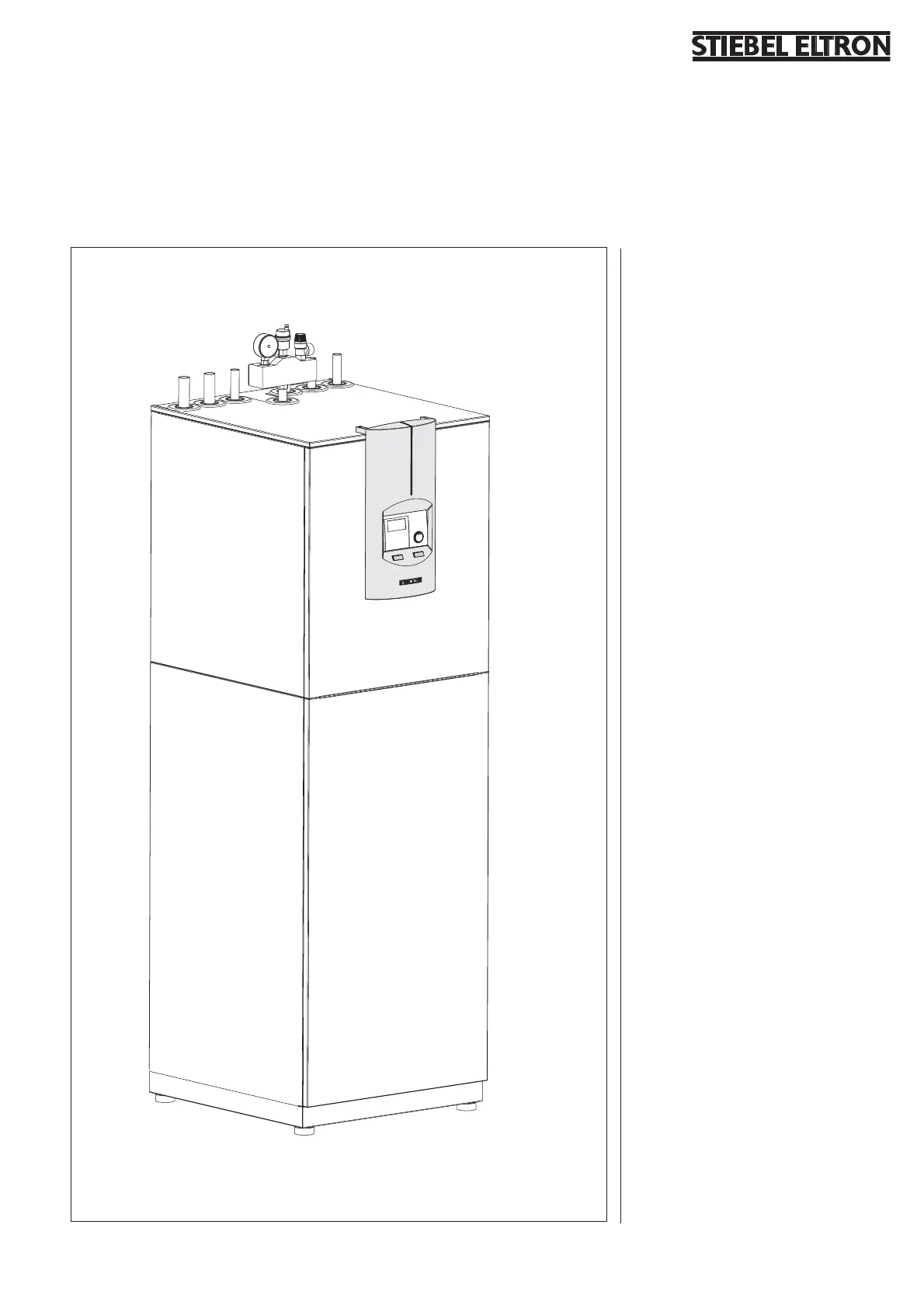

WPC 5, WPC 7, WPC 10, WPC 13
Brine/water-warmtepomp ELTRON
®
Gebruiks- en montageaanwijzing
De montage (watertechnische en elektrische installatie) alsmede de eerste inbedrijfname en het onderhoud van dit toestel mogen alleen
door een bevoegde installateur in overeenstemming met deze instructies uitgevoerd worden.
Inhoudsopgave
1. Gebruiksaanwijzing voor de gebruiker
en de installateur 2
1.1 Blik op het toestel
1.2 Beschrijving van het toestel 2
1.3 Gebruiks- en montageaanwijzing 2
1.4 Onderhoud en controle 2
1.5 Belangrijke aanwijzingen 3
1.6 Bediening 3
1.7 Wat te doen indien...? 3
1.8 Instellingen 4
1.9 Afstandsbediening FE 7 12
2. Montageaanwijzing voor
de installateur 13
2.1 Opbouw van het toestel 13
2.2 Technische gegevens 14
2.3 Zubehör 15
2.4 Lever Ringspakket en speciale 15
2.5 Beschrijving van het toestel 18
2.6 Bediening en werking 18
2.7 Voorschriften en bepalingen 19
2.8 Onderhoud en reiniging 19
2.9 Montage 19
Schakelschema 25
2.10 Overzicht ingebruikname WPM II 26
2.11 Eerste inbedrijfname 28
2.12 Ingebruikname WPM II 28
2.13 Maatregelen bij storingen 33
2.14 Inbedrijfnamelijst 36
Installatieschema 37
3 Milieu en recycling 38
4 Klantendiensten en garantie 39
2
B
C
HDE
F
A
6
7
10
1
2
3
4
5
11
9259.01
G
1.2 Beschrijving van het
toestel
De WPC is een verwarmingswarmtepomp
met geïntegreerde warmwaterboiler, die
geschikt is voor gebruik als brine/water-
warmtepomp. De warmtepomp onttrekt
op een laag temperatuurniveau warmte aan
de brine. Deze warmte wordt vervolgens
op een hoger temperatuurniveau aan
het verwarmingswater afgegeven, samen
met de energie die door de compressor
opgenomen is. Al naar gelang de
temperatuur van de warmtebron kan het
verwarmingswater worden verwarmd tot een
aanvoertemperatuur van 60°C.
In de WPC zijn de brinecirculatiepomp,
de verwarmingscirculatiepomp en een
driewegafsluiter voor de schakeling tussen
het verwarmingscircuit en het circuit voor
de warmwaterverwarming ingebouwd.
Het warmwater wordt als volgt verwarmd:
het door de warmtepomp verwarmde
verwarmingswater wordt via een
warmtewisselaar in het warmwaterreservoir
gepompt, waarbij het haar warmte afgeeft aan
het warmwater.
De WPC wordt geregeld d.m.v. een
ingebouwde, van de buitentemperatuur
afhankelijke retourtemperatuurregeling.
Dit regelsysteem stelt ook de gewenste
temperatuur in van de warmwaterverwarming.
Zijn er tijdens de verwarming van het warme
water temperaturen nodig die hoger zijn
dan de maximale aanvoertemperatuur
van de warmtepomp, dan wordt de
warmwaterbereiding automatisch door een
ingebouwd elektrisch naverwarmingselement
afgesloten.
Overzicht functies
RS 232-interface voor instelling en controle
via PC
Door driedraads-databus snelle installatie
en systeemuitbreiding door mengmodule
MSM
9 temperatuuringangen voor weergave
instelwaarde/werkelijke waarde
Invoer van de vorstbeveiligingsgrenzen
m.b.t. installatie en warmtepompen
Tenminste 10 h gangreserve van de timer
Automatische pompkickschakeling
Resetmogelijkheid
Storingslijst met nauwkeurige displayweer-
gave van de storingscodes, de datum en de
tijd
Snelle en nauwkeurige storingsdiagnose
d.m.v. installatie-analyse incl. het opvragen
van de temperaturen van warmtepomp en
periferie zonder hulptoestel
voorinstellingen van de timerprogramma’s
voor alle verwarmings- en warmwater-cir-
cuits
Möglichkeit zur Wärmemengenmessung
integriert
1.3 Bedienings- en montage-
voorschriften
Naast deze gebruiksaanwijzing dient
u ook te letten op de aanwijzingen
die behoren bij de gebruikte
componenten.
Afhankelijk van de installatie
moeten bovendien de gebruiks- en
montageaanwijzingen van de onderdelen
die bij het apparaat horen, worden
opgevolgd!
1.4 Onderhoud en controle
Onderhoudswerkzaamheden, zoals de
controle van elektrische aansluitingen,
mogen alleen worden uitgevoerd door een
vakman. Tijdens het inbouwen dient het
apparaat tegen stof en vuil beschermd te
worden.
De kunststof onderdelen kunnen met een
vochtige doek worden gereinigd. Gebruik
geen reinigingsmiddelen die schuren of
oplossen!

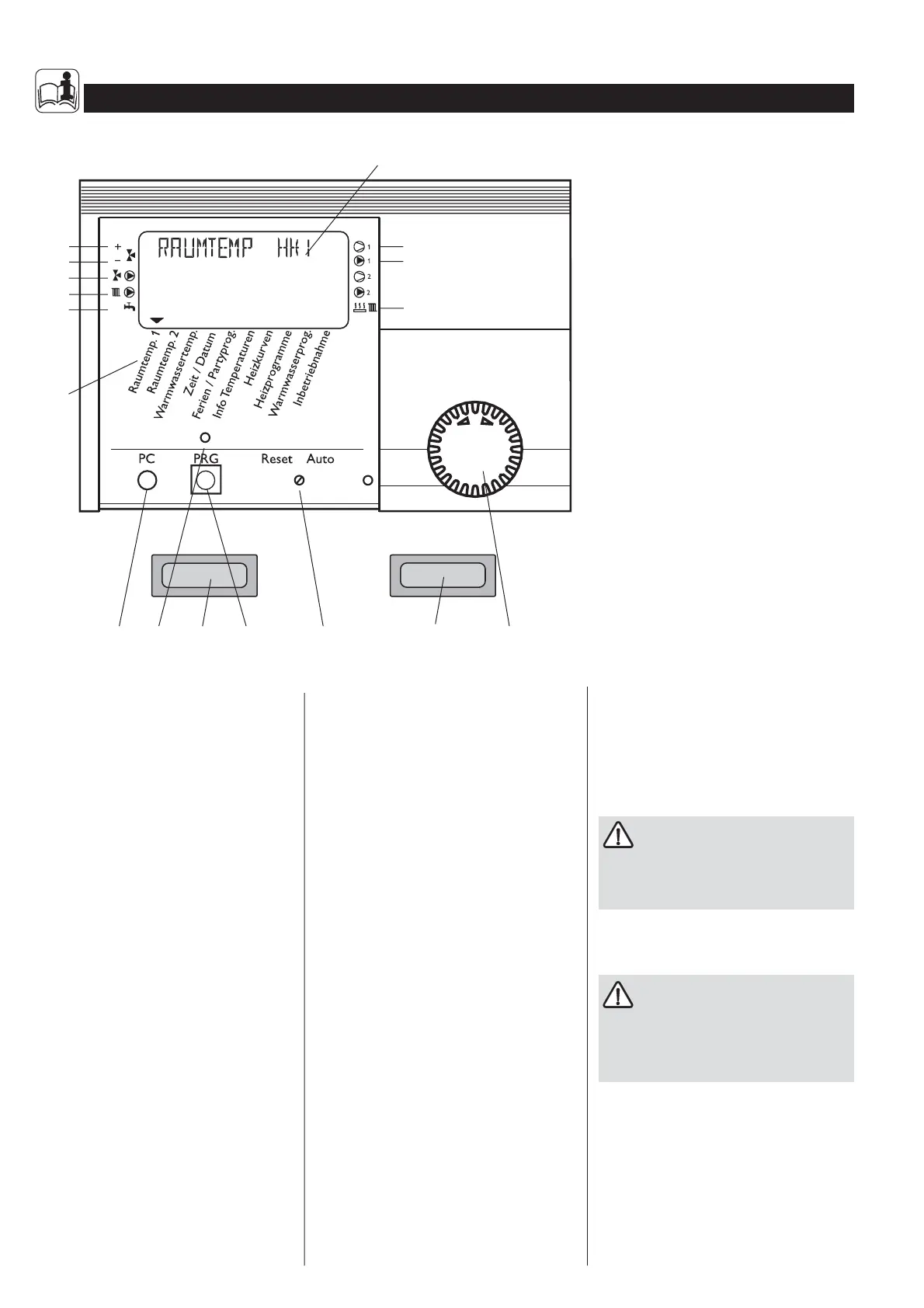

Statusaanduiding installatie
1 Mengventiel gaat open
2 Mengventiel gaat dicht
3 Circulatiepomp verwarmingscircuit
2, ‘mengcircuit’
4 Circulatiepomp verwarmingscircuit
1, ‘radiatorcircuit’
5 Warmwaterbereiding
6 Compressor 1
7 WP-circulatiepomp 1
10 10 2e warmtebron (verwarming)
11 Menu
A Display
B Draaiknop
C Draaischakelaar reset / auto
D Toets programmering
E Controlelampje programmering
F Optische interface RS 232
G Lampje in bedrijf groen (verwarmen)
H Signaallamp rood (signaalanode)
1 Gebruiksaanwijzing voor de gebruiker en de installateur
1.1 Blik op het toestel
