Soler & Palau CTB ECOWATT Handleiding

12NLDeze handleiding bevat belangrijke informatie en moet zorgvuldig worden gelezen door bevoegde personen vóór enig gebruik, het transport, de inspectie en de installatie van het product. Hoewel alle aandacht aan het opstellen van deze instructies en de gegeven in-formatie is besteed, is het echter de verantwoordelijkheid van de monteur ervoor te zorgen dat het systeem voldoet aan de nationale en internationale voorschriften, in het bijzonder met betrekking tot de veiligheid. De fabrikant, Soler & Palau Sistemas de Ventilación SLU is niet verantwoordelijk voor breuken, ongelukken of andere problemen als gevolg van het niet naleven van de instructies in deze handleiding. De ventilatoren in deze handleiding zijn vervaardigd volgens de stren-ge voorschriften betreffende kwaliteitscontrole, zoals de internatio-nale norm ISO 9001.

Zodra het product is geïnstalleerd, moet deze handleiding worden doorgegeven aan de eindgebruiker. AANBEVELINGENAlle handelingen, inclusief het transport, de installatie, de controle, het onderhoud, de vervanging van reserveonderdelen, de reparatie en het beheer van het einde van de levensduur, moeten worden uit-gevoerd door bevoegd en gekwalifi ceerd personeel. Alvorens dit apparaat te gebruiken, zorg ervoor dat het is afgesloten van het stroomnet, zelfs als het apparaat is uitgeschakeld. Dit apparaat niet gebruiken in explosieve of corrosieve omgevingen. De koper, de monteur, de gebruiker, is verantwoordelijk om er op toe te zien dat deze ventilator is geïnstalleerd, gebruikt en onderhouden door bevoegd personeel, en daarbij alle veiligheidsmaatregelen toe-past, zoals de voorschriften en normen van toepassing in het land.

Indien nodig, zijn beschermings- en veiligheidsaccessoires be-schikbaar in de S&P-catalogus volgens de installatiebehoeften. Deze handleiding is onderhevig aan wijzigingen wegens technische ontwikkelingen van de ventilator; de afbeeldingen en tekeningen zijn mogelijk vereenvoudigde weergaves. De verbeteringen en wijzigingen van de ventilator kunnen leiden tot kleine verschillen in de weergave van de handleiding. S&P behoudt zich het recht het product te herzien zonder voorafgaande kennisgeving. De omgevingstemperatuur van de ventilator mag niet worden over-schreden. Deze ligt doorgaans tussen -20°C en +40°C, tenzij anders aangegeven. Geef vrije toegang tot de ventilator voor inspectie, onderhoud en re-paratiewerken. De gebruiker is verantwoordelijk voor het onderhoud van de ventila-tor, vooral als stof en materialen zich kunnen ophopen in de ventilator.

De beschermroosters niet verwijderen, noch de inspectiedeuren ope-nen wanneer de ventilator draait. Indien de ventilator wordt gebruikt in omgevingen met een relatie-ve vochtigheidsgraad hoger dan 95%, raadpleeg eerst de technische dienst van S&P. Er moeten voorzorgsmaatregelen worden genomen om te voorkomen dat er uitlaatgassen terugstromen vanuit rookkanalen of andere, in dezelfde ruimte geïnstalleerde toestellen die werken op gas of andere brandstoffen. De volgende risico’s zijn geïdentifi ceerd en moeten in acht worden genomen:• Een onjuiste installatie of andere toepassing vormt een veiligheids-risico. • Draaisnelheid: wordt aangeduid op de ventilatorplaat. Nooit deze snelheid overschrijden. • Draairichting van de turbine: doorgaans aangeduid op de ventilator met een pijl. De turbine niet in tegengestelde richting laten draaien.

• Vreemde voorwerpen: zorg ervoor dat er geen enkel voorwerp of overblijvende montagematerialen achterblijven in de buurt van de ventilator die kunnen worden opgezogen of verplaatst. Indien de ventilator is verbonden met leidingen, controleer of deze schoon zijn alvorens ze aan te sluiten. • Elektrische gevaren: de waarden op het typeplaatje niet overschrij-den, controleer of de aarding correct is uitgevoerd en controleer re-gelmatig, elke zes maanden, de waarden. • Thermische beveiliging: moet telkens operationeel zijn, en mag nooit worden afgesloten. Voor de ventilatoren die echter worden gebruikt voor comfort of rookafvoer, moet de bescherming worden uitgeschakeld bij brand. TRANSPORT, MANIPULATIEDe verpakking van dit apparaat is ontworpen voor normale trans-portomstandigheden en om het apparaat te beschermen tegen vuil.

Het apparaat mag niet worden vervoerd zonder de originele verpak-king, aangezien het kan worden vervormd of beschadigd. Aanvaard geen apparaat dat niet in zijn originele verpakking zit of te-kenen van gebruik vertoont. Schokken of vallen vermijden. Niet te veel gewicht op de verpakking plaatsen. Het apparaat nooit optillen met de kabels, de klemmenkast, de pro-peller, de turbine of het beschermrooster. Gebruik bij zware producten hefapparatuur om schade aan personen en het product te voorkomen. Het liftsysteem moet veilig en geschikt voor het gewicht en de grootte van het te verplaatsen product zijn. Speciale aandacht is nodig voor de ventilatie-eenheden met risico op vervorming of kanteling. Zodra de ventilator is opgesteld, moet deze op een vlak oppervlak worden geplaatst om vervorming te voorkomen.

OPSLAGHet product moet worden opgeslagen in de originele verpakking en op een droge plaats, beschermd tegen vuil, vochtigheid, corrosie en belangrijke temperatuurverschillen. Indien deze toegankelijk zijn, wordt aangeraden de invoer en uitvoer van de ventilator te bedekken om te voorkomen dat vreemde voorwer-pen binnendringen.

INSTALLATIE Alvorens de ventilator te gebruiken, zorg ervoor dat deze is afgeslo-ten van het stroomnet, zelfs als deze is uitgeschakeld, en dat nie-mand hem kan aanzetten tijdens de interventie. Alvorens de installatie te starten, garandeer dat de ventilator geschikt is voor de toepassing. Controleer of de structuur waarin de ventilator wordt geïnstalleerd voldoende bestand is om het apparaat te onder-steunen, zodat deze op volle kracht kan draaien. Gebruik alle bevestigingen. De ventilator moet op een stevige basis op niveau worden geplaatst en de luchtstroom moet in acht worden genomen. Voorzie alle nodige accessoires voor een correcte en veilige montage, zoals bevestigingen, anti-trilmiddelen, beschermroosters, etc. De fl exibele koppelingen moeten worden gespannen om verstoring van de luchtstroom te vermijden.

Bij het in bedrijf stellen moet het apparaat voldoen aan de volgende richtlijnen:• Laag voltage volgens 2014/35/EU richtlij• Machine richtlijn 2006/42/EC• Elektromagnetische compatibiliteit 2014/30/EU• ROHS richtlijn 2011/65/EUNEDERLANDS.

13NLINBEDRIJFSTELLING• Controleer of de spannings- en frequentiewaarden van het stroom-net gelijk zijn aan de waarden op het typeplaatje (maximale span-ningsvariatie ± 10%). • Controleer of de aarding, de aansluitingen aan de klemmen, de af-dichtingen in de kabelingangen correct zijn uitgevoerd. • In overeenstemming met de machinerichtlijn, indien de ventilator toegankelijk is voor de gebruiker en er sprake is van een gezond-heidsrisico, moeten de nodige beveiligingen worden geïnstalleerd (zie S&P-catalogus). • Controleer of de bewegende delen vrij kunnen bewegen. • Controleer dat er geen overblijvende montagematerialen of vreem-de voorwerpen kunnen worden opgezogen door de ventilator of zich in de buurt of in de leidingen van de ventilator bevinden. • Controleer of alle steunen goed zijn bevestigd en niet beschadigd. • Bescherm het werkgebied en zet de motor aan.

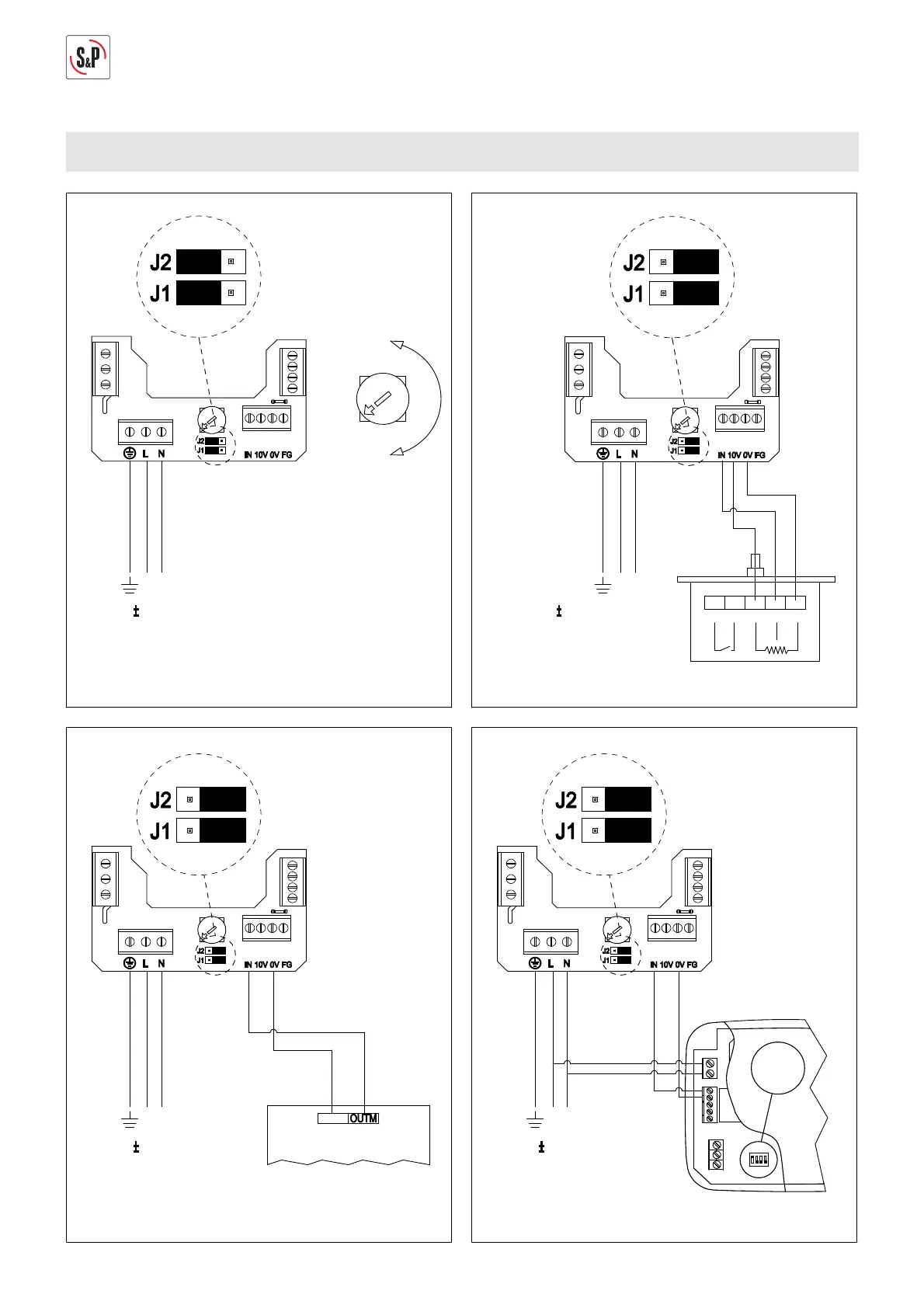

• Controleer of de draairichting van de propeller en de luchtstroom correct zijn. • Controleer dat er geen abnormale trillingen worden waargenomen, dat het verbruik de aangeduide waarden op het typeplaatje van de ventilator niet overschrijdt. • Controleer na twee uur bedrijf of de bevestigingen nog steeds vast-zitten. ELEKTROMOTORENVolg voor de elektrische aansluiting het aansluitschema in de hand-leiding of de klemmenkast van de motor. Voor installaties van rookafvoer bij brand, gebruik het kabeltype CR1-C1 geschikt voor hoge temperaturen. De kabel moet steeds be-schermd zijn tegen uv-straling. Bescherm de stroomkabels tegen mechanische schade aan de motor. Er mag geen enkel thermisch beschermtoestel in het stroomcircuit in modus rookafvoer staan. In ventilatiemodus moet de motor beschermd worden door een ther-misch magnetische bescherming.

Als de monteur echter een kabel gebruikt waarbij de wartel moet worden vervangen, levert S&P geen alternatief. De monteur is verantwoordelijk voor de goede pasvorm van de kabel en de wartel met de toepassing en in overeenstemming met de richtlijnen van het land. Zorg ervoor dat de thermische beveiligingen zijn aangesloten en func-tioneren. Zorg ervoor dat het systeem veilig is in geval van stroomstoring van de ventilator. Zorg ervoor dat er geen gevaar is voor oververhitting van de onderdelen (elektrische baterijen,. ). Voorzie voorzorgsmaatregelen om de ventilator te starten na een stroomstoring. De meeste motoren zijn uitgerust met levenslang gesmeerde lagers. Voor de motoren geleverd met smeernippel, volg de instructies in de handleiding van de motor en op het typeplaatje. Opgelet: Nooit verschillende soorten smeer mengen.

ONDERHOUD – REPARATIESHet onderhoud en de reparaties van het product moeten worden uitgevoerd door bevoegde personen en volgens de lokale en inter-nationale normen. Alvorens dit apparaat te gebruiken, zorg ervoor dat dit is afgesloten van het stroomnet, zelfs als het apparaat is uit-geschakeld, en dat niemand het apparaat kan aanzetten tijdens de interventie. Het apparaat moet regelmatig worden gecontroleerd. De frequentie hiervan moet zijn gebaseerd op de arbeidsomstandigheden om vui-lophoping in de propeller, turbines, motores en roosters te voorko-men, wat kan leiden tot risico’s en de levensduur ervan aanzienlijk kan verminderen. De verifi catieprocedure moet gebeuren in functie van de gebruiks-voorwaarden. Bij alle onderhouds- en reparatiewerken moeten de geldende veilig-heidsnormen van elk land in acht worden genomen.

Bij de schoon-maak moet heel voorzichtig te werk worden gegaan om de propeller of turbine niet uit balans te brengen. Besteed aandacht aan de geluiden, trillingen of ongewone tempera-turen. Indien een probleem wordt gedetecteerd, moet de ventilator onmiddellijk worden gestopt om de oorzaak te achterhalen.

De staat van de propellers of turbines moet regelmatig worden ge-controleerd om het risico op onbalans en trillingen te vermijden. RESERVEONDERDELENStart niet voordat u de veiligheidsprocedure hebt gelezen, begrepen en correct hebt uitgevoerd. Zorg ervoor dat de personen bevoegd zijn voor het vereiste werk, dat de reserveonderdelen geschikt zijn voor de toepassingen, dat de ge-bruikte instrumenten en materialen beschikbaar zijn en zonder ge-vaar voor de omgeving. Identifi ceer de onderdelen en debevestigingen die moeten worden ge-demonteerd om deze opnieuw op hun plaats te bevestigen. Duid de gebruikte schroeven en afstellingen aan. Dit is belangrijk bij de bevestiging van de motor waarbij vulstukken worden gebruikt om te garanderen dat de propeller of de turbine worden gecentreerd.

CORRECTE INSTALLATIEDe ventilatoren moeten zodanig worden geïnstalleerd dat de luch-tinlaat niet wordt geblokkeerd en goed afgemeten, en dat de lucht-stroom bij de uitlaat niet te veel wordt verstoord. Alle turbulenties hebben een negatieve invloed op de prestaties van de ventilator. BUITENGEBRUIK STELLING EN RECYCLAGEDe ontmanteling en de recycling moeten worden uitgevoerd door gekwalifi ceerd personeel en volgens de lokale en internationale nor-men. Koppel de ventilator los van het stroomnet, evenals alle gerelatio-neerde elektrische uitrusting en zorg ervoor dat niemand deze op-nieuw kan aansluiten tijdens de bediening. Scheid de ventilator van het ventilatienet en bescherm de openingen om te vermijden dat vuil of andere materialen binnenkomen. Verwijder en demonteer de reserveonderdelen volgens de nationale en internationale normen. De regelgeving van de EG en onze verplichtingen t. o.

v. de komende generaties verplichten ons materialen te recy-cleren. Wij verzoeken u dringend de verpakkingsresten in de overeenkomstige recyclagecontainer te deponeren. Als uw apparaat ook van dit symbool is voorzien, wilt u het dan afvoeren bij een milieustraat, wanneer het niet meer te ma-ken is.
