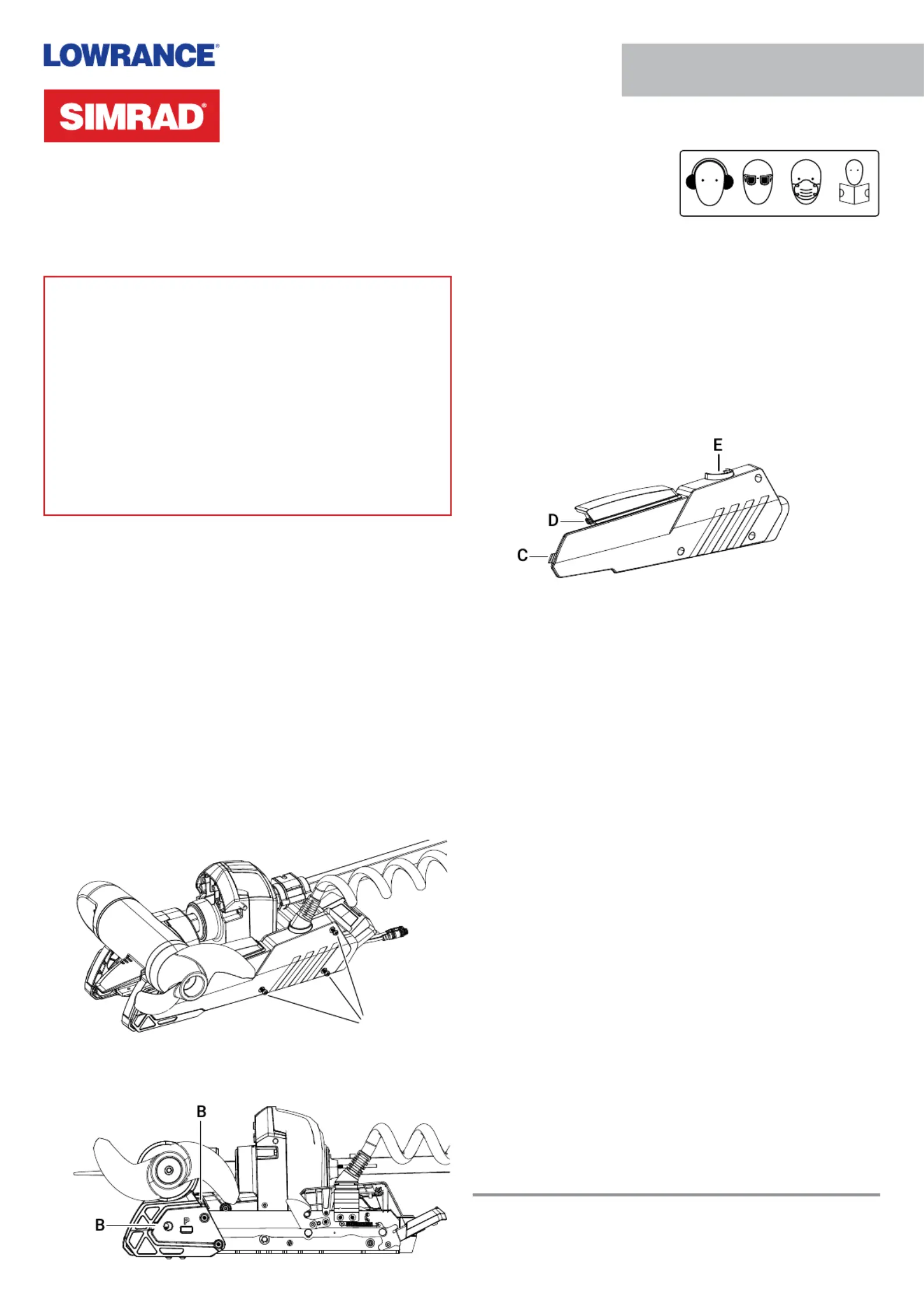

Pagina 1/1
Recon
™
zijplaten
Installatiehandleiding: NL
Documentversie: 001
⚠WAARSCHUWING: Dit product moet worden
geïnstalleerd in overeenstemming met de meegeleverde
instructies. Als u dit niet doet, kan dit leiden tot
lichamelijk letsel, schade aan uw vaartuig en/of slechte
prestaties van het product.
⚠WAARSCHUWING: Het uitvoeren van service of
onderhoud zonder eerst de accu los te koppelen, kan
leiden tot schade aan het product, lichamelijk letsel of de
dood als gevolg van brand, explosie, elektrische schokken
of onverwacht starten van de motor. Koppel de accukabels
altijd los van de accu voordat u onderhoud of reparaties
uitvoert en motoronderdelen installeert of verwijdert.
In de doos
• 2 Recon™ zijplaten (1x bakboord en 1x stuurboord) met 3
M5 x 0,8,14 RVS-schroeven en 3 borgringen
Benodigd gereedschap
• Kruiskopschroevendraaier #2
Installatie
De bestaande zijplaten verwijderen:
1 Koppel de voedingskabel van de trollingmotor los van de
accu, of koppel de voedingskabel los als u een stekker en
stopcontact gebruikt.
2 Terwijl uw trollingmotor is opgeborgen of uitgeklapt,
draait u de schroeven van de zijplaat aan beide zijden
van de steun los ( ).A
¼Opmerking: De schroeven worden vastgehouden door
onderlegringen.
A
3 Zorg er tijdens het verwijderen van de zijplaten voor dat
u de positioneringslipjes niet beschadigt wanneer ze uit
hun sleuven ( ) komen.B
4 Een nieuwe zijplaat aan bakboordzijde bevestigen:
a CSteek het voorste positioneringslipje ( ) in de
daarvoor bestemde sleuf.
b Oefen voorzichtig druk uit onder het andere
positioneringslipje ( ) en buig het in de daarvoor D
bestemde sleuf.
c ELeid de trekontlasting ( ) rond de onderkant van de
spiraalkabel.
d Draai de schroeven van de zijplaat vast.
5 Een nieuwe zijplaat aan stuurboordzijde bevestigen:
a Plaats het positioneringslipje in de daarvoor
bestemde sleuven en bevestig de plaat voorzichtig.
b Draai de schroeven van de zijplaat vast.
© 2024 Navico Group. Alle rechten voorbehouden. Navico Group is een divisie van Brunswick
Corporation.
®
Reg. U.S. Pat. & Tm. Off en ™ algemene wettelijke markeringen. Ga naar
www.navico.com/intellectual-property om de wereldwijde handelsmerkrechten te bekijken.
