Sigma EOX FL 170 HB Handleiding

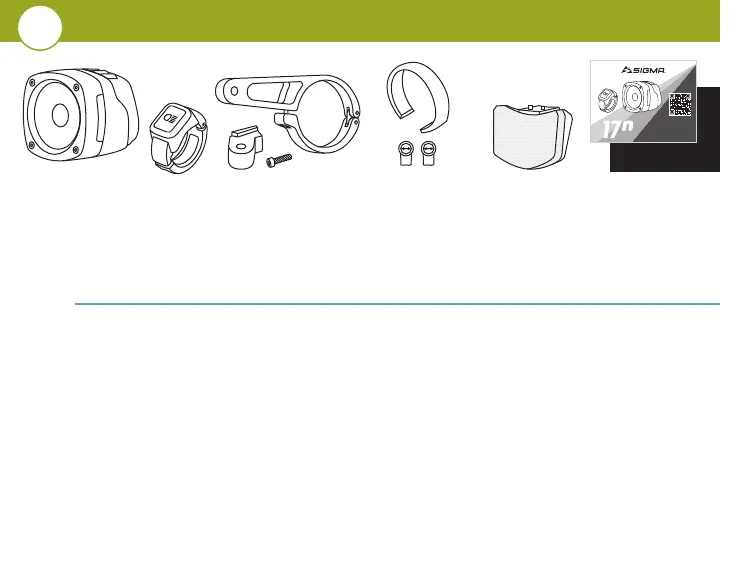

INHOUD VAN DE VERPAKKING + INTRODUCTIENLEOX® FL 170 HB + RemoteStuurhouder 35 mmFaceplate-Adapter + SchroefAfstandsring 31,5 mm +KabelverbindingVoorrefl ector +BevestigingsmateriaalKorte Handleiding +VeiligheidsinformatieBeoogd gebruikDe EOX® FL 170 HB koplamp is uitsluitend bedoeld voor  etsen met trapondersteuning (e-bikes). Niet toegestaan voor registratieplichtige voertuigen (snelle e-bikes).Opmerking:Deze gebruiksaanwijzing is bedoeld voor gebruikers met kennis en ervaring in het monteren en installeren van  etsonderdelen.Veiligheidsinstructies– WAARSCHUWING! Kijk nooit rechtstreeks in de ingeschakelde koplamp van de  ets.– De EOX® FL 170 HB mag nooit worden afgedekt.– Controleer of de EOX® FL 170 HB goed gemonteerd en uitgelijnd is.– Draadloze  etscomputer: De elektronica van draadloze  etscomputers en LED-koplampen kan elkaar storen.

1LICHTMODIDagrijlichtDe EOX® FL 170 HB heeft een automatisch dagrijlicht. Zodra je de verlichting van je e-bike inschakelt, schakelt de EOX® FL 170 HB over naar de dagrijmodus (20 LUX), afhankelijk van de helderheid van de omgeving. Als de helderheid van de omgeving afneemt, schakelt de verlichting automatisch naar de standaardmodus (120 LUX).De helderheidssensor bevindt zich aan de achterkant van de lamp: Zorg ervoor dat deze NIET bedekt of vuil is om een soepele werking te garanderen.GrootlichtDe EOX® FL 170 HB heeft een apart uitschakelbaar grootlicht. Het grootlicht wordt in- en uitgeschakeld met de bedrade afstandsbediening op de EOX® FL 170 HB. Wanneer het grootlicht is ingeschakeld, wordt dit aangegeven door het blauwe grootlichtsymbool op de afstandsbediening.WAARSCHUWING! Houd er rekening mee dat andere weggebruikers verblind kunnen worden door het grootlicht.

ALGEMENE MONTAGE-INSTRUCTIES2Zorg ervoor dat de EOX® FL 170 HB correct is gemonteerd en uitgelijnd. Bij koplampen met een aparte re ector moet u ervoor zorgen dat deze loodrecht op de weg staat. Op een volledig vlakke weg moet de horizontale lichtrand altijd zichtbaar zijn op de weg!De in Duitsland voorgeschreven montagehoogte voor koplampen en re ectoren ligt tussen 400 en 1200 mm. Je kunt meer gedetailleerde informatie vinden in de StVZO. Indien nodig kunt u ook contact opnemen met een  etsspeciaalzaak bij u in de buurt. Zorg ervoor dat de EOX® FL 170 HB zo gemonteerd en uitgelijnd is dat tegemoetkomend verkeer niet verblind wordt.WAARSCHUWING!

Om vallen, ongelukken en ernstig letsel te voorkomen, mag u alleen een van de meegeleverde houders gebruiken (stuur of vork).LET OP: Monteer de beugels nooit op de staande achtervork!LET OP: Monteer nooit beugels op conische onderdelen!WAARSCHUWING! Gebruik de  ets niet als de lichtstraal van uw EOX® FL 170 HB niet goed uitgelijnd is of als de EOX® FL 170 HB te los zit.Stel de EOX® FL 170 HB alleen af of zet hem alleen vast als de  ets stilstaat. Tegenliggers verblinden kan tot ongevallen leiden. Voordat u de EOX® FL 170 HB uitlijnt, draait u eerst de schroef op de beugel los. Zorg er vervolgens voor dat deze schroef weer wordt vastgedraaid, zodat noch de schroef noch de koplamp los kan komen of uit zichzelf kan bewegen.!213123

MONTAGEOPTIES3Bevestig de EOX® FL 170 HB stevig aan de ets met een van de meegeleverde beugels.OPMERKING: Als er andere beugels worden gebruikt, kan er geen garantie worden gegeven voor een veilige bevestiging.De EOX® FL 170 HB kan zowel op het stuur als op een stuurpen gemonteerd worden. Selecteer de gewenste montagesituatie voor jouw ets. De standaardmontage is op het stuur. Er zijn 2 verschillende stuurdiameters beschikbaar (31,5 mm of 35 mm). Selecteer de diameter die bij jouw stuurmodel past. – Bevestig eerst de stuurklem aan de lampbehuizing met de meegeleverde bevestigingsschroef. – Open vervolgens de stuurklem en bevestig de klem aan je stuur.U kunt uw EOX® FL 170 HB ook op een voorpaneel monteren. Om dit te doen, maakt u de onderkap van de lamp los (R). Schuif de voorplaatadapter in de montagerib en zet de adapter vast met de meegeleverde schroef (A).

Bedek het gat in de stuurbeugel met de bijgeleverde afdekking (S). U kunt nu uw EOX® FL 170 HB op een voorplaat monteren.WAARSCHUWING! Zorg ervoor dat de kabeluitgang van de EOX® FL 170 HB altijd recht naar beneden wijst. Alleen zo is het lichtpatroon van de EOX® FL 170 HB optimaal uitgelijnd en is de schijnwerper optimaal beschermd tegen water.2RSA!ReectorOPTIONEELRSA31,5 mm2

4REMOTE MONTERENOPMERKING: monteer ALLEEN op het uiteinde van het stuur (22,2 mm). Montage links en rechts mogelijk. Zorg ervoor dat de kabeluitgang op de afstandsbediening altijd naar beneden wijst. Dit is de enige manier om de afstandsbediening optimaal te beschermen tegen water.WAARSCHUWING! De grootlichtindicator mag niet worden afgedekt. Monteer de afstandsbediening zo dat u deze kunt bedienen zonder uw hand van het stuur te halen. Leg de kabel van de EOX® FL 170 HB naar de afstandsbediening zo dat deze de werking van de e-bike niet hindert en er geen gevaarlijke situatie kan ontstaan.OF22,2 mm11!

VERBINDING5Koplamp uitsluitend voor aansluiting op een gelijkspanningsbron van 12 - 16V / 12W, bijv. op een e-bike accu. Aansluiting op een wisselstroombron (bijv. dynamo) is niet toegestaan! De EOX® FL 170 HB heeft minimaal 12W nominaal vermogen nodig.De EOX® FL 170 HB mag alleen worden aangesloten op voertuigen waarbij gegarandeerd is dat er nog stroom beschikbaar is om het verlichtingssysteem gedurende minstens 2 uur te voeden nadat de accu door ontlading is uitgeschakeld.De intern gemonteerde dubbele kabel (zwarte draad = –, blauwe draad = +) moet worden gebruikt voor aansluiting op een e-bikeaccu.

Knip de kabel niet helemaal door, maar kort hem in tot de gewenste lengte.BELANGRIJK: Druk de meegeleverde kabelconnectors aan de platte kant STEVIG samen met een tang!–+!Gebruik de kabelaansluitset die compatibel is met uw schijf*LET OPMOTOR!2-weg connector* Niet bij de levering inbegrepenDe EOX® FL 170 HB in- en uitschakelen via het display of de schakelaar op de e-bike (als het systeem deze optie biedt). De EOX® FL 170 HB heeft geen eigen schakelaar.USB-C oplaadpoortVoor het opladen van elektrische apparaten zoals smartphones,  etscomputers, enz. Let op de maximale uitgangsstroom van 2A.ATTENTIE: Als de afdekking geopend is, is de lamp op dit punt NIET beschermd tegen het binnendringen van water!
