¡ Na de installatie garanderen dat de ge-bruiker geen toegang tot de elektrischecomponenten heeft. ¡ Dit apparaat nooit in boten of voertuigengebruiken. Veilige montageNeem bij het monteren van het apparaat deveiligheidsaanwijzingen in acht. Alleen bij een deskundige inbouw overeen-komstig de montagehandleiding is de veilig-heid bij het gebruik gegarandeerd. De in-stallateur is voor het perfect functionerenvan het apparaat op de plaats van opstel-ling verantwoordelijk.

10WAARSCHUWING‒Gevaar:magnetisme. Het apparaat bevat permanente magneten. Deze kunnen elektronische implantaten, zo-als pacemakers, of insulinepompen beïn-vloeden. ▶Personen met elektronische implantatendienen minimaal een afstand van 10 cmtot het apparaat aan te houden. WAARSCHUWING‒Kans op letsel. Onderdelen die tijdens de montage toegan-kelijk zijn, kunnen scherp zijn en tot snijlet-sels leiden. ▶Veiligheidshandschoenen dragen. Chemicaliën kunnen gevaarlijk zijn. Bij hetomgaan met chemicaliën moeten de aanbe-velingen van de producent van de chemica-liën worden aangehouden. ▶Veiligheidsuitrusting dragen. Kookplaat en ovenGebruik alleen een kookplaat en fornuis van hetzelf-de merk en met hetzelfde combinatiepunt. ¡ Het groen van de sticker op het netsnoer van de ko-okplaat moet met het groen van de sticker op deoven overeenkomen.

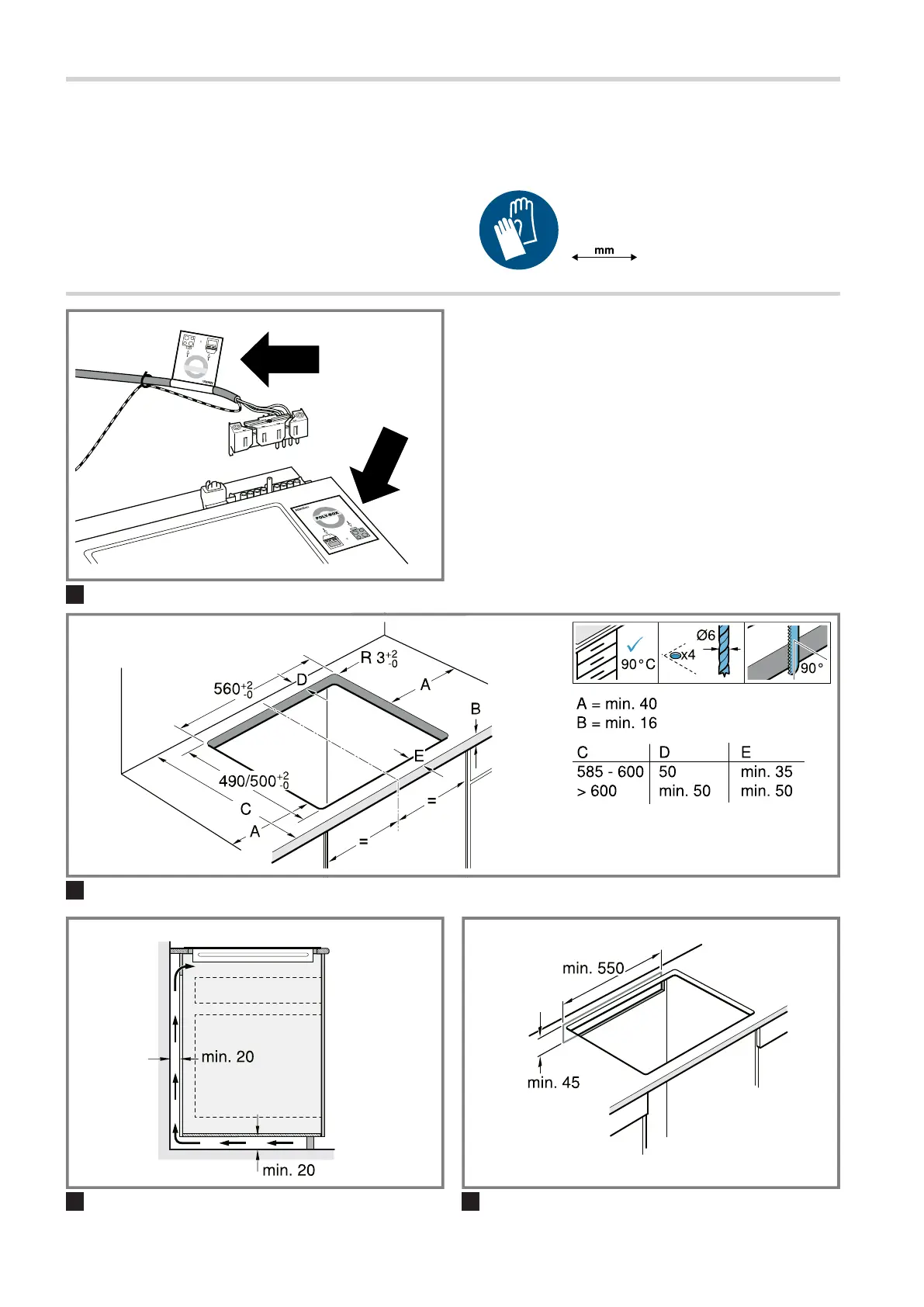

Als dit niet het geval is, besteldan een geschikte adapter bij de klantenservice. Hetartikel voor deze accessoire is 744661. →Fig. 1Aanwijzingen voor de elektrischeaansluitingOm het apparaat elektrisch veilig te kunnen aanslui-ten, dient u volgende aanwijzingen in acht te nemen. ¡ Alleen een geautoriseerde vakman of een speci-aal opgeleide servicetechnicus mag het apparaataansluiten. De persoon moet conform de plaatse-lijke voorschriften van het land en de elektriciteits-maatschappij zijn geautoriseerd. ¡ Het apparaat op een vaste installatie aansluiten ende scheidingsschakelaars overeenkomstig de in-stallatievoorschriften installeren. ¡ De fabrikant is niet verantwoordelijk voor bedrijfs-storingen of mogelijke schade als gevolg van eenonjuiste elektrische installatie. Type verbinding¡ Het apparaat is conform de beschermingsklasse 1.

Daarom het apparaat alleen met een aarddraada-ansluiting gebruiken. Aanwijzingen bij inbouwmeubels¡ U kunt de inductiekookplaat alleen boven laden ofovens met ventilatie installeren.

Geen koelkasten,vaatwasmachines, ovens zonder ventilatie of was-machines onder de kookplaat installeren. ¡ Ervoor zorgen dat het inbouwmeubel minstens tot90 °C hittebestendig is. WerkbladDe adviezen van de fabrikant van het werkblad inacht nemen. ¡ Effen, horizontaal, stabiel. ¡ Het werkblad waarin u het apparaat inbouwt, moetbelastingen van ca. 60 kg weerstaan. ¡ Bij dunne werkbladen hittebestendig en vochtbes-tendig verstevigingsmateriaal gebruiken. ¡ De effenheid van de kookplaat pas controleren alsdie is ingebouwd. Afzuigkap¡ De afstand tussen de afzuigkap en de kookplaatmoet minstens met de afstand overeenkomen die inde montagehandleiding voor de afzuigkap is aange-geven. Voorbereiding van de inbouwmeubels1. De meubeluitsparing overeenkomstig de inbouw-schets aftekenen. ‒ Ervoor zorgen dat de hoek van het snijvlak tothet werkblad 90° bedraagt. →Fig. 22.

De spanen na de uitsnijwerkzaamheden verwijde-ren. 3. De snijvlakken hittebestendig afdichten. VentilatieOm een correcte werking van het apparaat te garan-deren, moet de kookplaat voldoende geventileerdworden. De ventilatie in het onderste gedeelte vanhet apparaat vereist voldoende toevoer van verselucht. Daarom indien nodig de meubelen hiervooraanpassen. 1. Een minimumafstand tussen achterkant van hetmeubel en keukenwand in acht nemen. →Fig. 32. Een opening van boven aan de achterkant van hetmeubel vrijhouden. →Fig. 43. Als de minimumafstand van 20 mm aan de ach-terkant van het meubel niet aanwezig is, aan deonderkant een opening maken. →Fig. 54. De onderste sokkel niet hermetisch afsluiten. Opmerking:Als u het apparaat in een kookeiland ofop een andere, niet beschreven plaats inbouwt, vooreen gepaste ventilatie van de kookplaat zorgen.

Inbouw boven oven¡ Om een goede ventilatie te garanderen, moet deafstand tussen de bovenkant van het werkblad enhet oppervlak van het ovenfront 30 mm en de mini-mumafstand tussen oven en kookplaat 5 mm bedra-gen.

¡ In de montagehandleiding voor de oven nakijken ofu de afstand tussen kookplaat en oven moet vergro-ten. →Fig. 6Apparaat inschakelenVereiste:De oven alleen op de kookplaat aansluitenals deze spanningsloos is. 1. De kookplaat voor het meubel plaatsen. →Fig. 72. Open deksel P op het onderste deel van het ap-paraat met behulp van gereedschap en sluit dedatakabel S op de aansluitdoos van de kookplaataan. →Fig. 83. De aarddraad PE1, groen/geel, van de kookplaatop het aardingspunt van de oven vastschroe-ven. ‒ De aarddraad PE1 als eerste aansluiten en alslaatste loskoppelen. →Fig. 94. De plastic stekker Poly-box in de oven steken. →Fig. 10.

115. De schroeven van de Poly-Box-stekker aantrek-ken. →Fig. 116. Steek de datakabel S in de aansluitdoos van debakoven. →Fig. 127. Gebruiksgereedheid controleren: als in de indica-tie van het apparaat , , of ver-schijnt, is het apparaat niet correct aangesloten. Het apparaat van de stroomvoorziening loskoppe-len en de aansluiting van het netsnoer op hetstroomnet controleren. Kookplaat inbrengen1. De kookplaat in het voorste deel van de inbouwnisaanpassen. →Fig. 132. De kookplaat in de uitsparing plaatsen. →Fig. 143. Bij betegelde werkbladen de voegen van de te-gels afdichten met siliconenrubber. Opmerking:Het aansluitsnoer niet knikken of in-klemmen en uit de buurt van scherpe randen en he-te delen houden. →Fig. 15Apparaat demonterenLET OP. Gereedschappen kunnen het apparaat beschadigen. ▶Verwijder het apparaat niet van bovenaf middelshefboomwerking. 1.
