www.schneider-electric.com
LU9RAD705
W9 1639577 0111 A02
03 - 2009
1/2
ACHTUNGCAUTIONATTENTIONAVISOATTENZIONE
RISK OF PROFIBUS
NETWORK MALFUNCTION

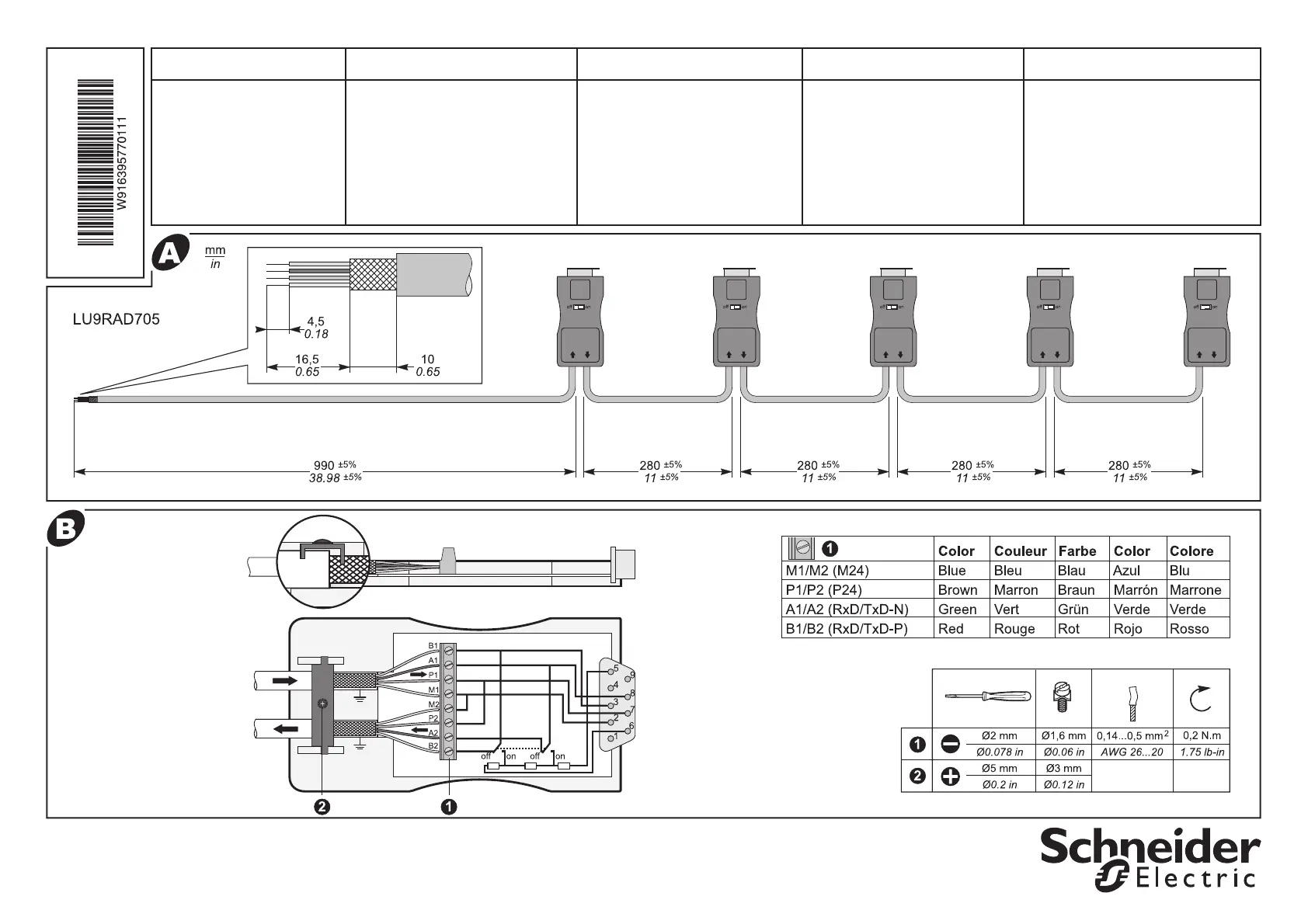

To connect a pre-wiring cord Profibus
with 5 connectors (LU9RAD705),
you must follow the associations
described in the table below
(signal, wire color).
Failure to follow these instructions
can result in injury or equipment
damage.
RISQUE DE MAUVAIS FONCTIONNEMENT
DU RESEAU PROFIBUS
Pour connecter un cordon de pré-câblage
Profibus 5 connecteurs (LU9RAD705),
vous devez suivre les associations
(signal, couleur de fil) décrites dans
le tableau ci-dessous.
Le non-respect de ces instructions peut
provoquer des blessures ou des
dommages matériels.
GEFAHR EINER FALSCHEN
FUNKTIONSWEISE DES
PROFIBUS -NETZWERKS
Beachten Sie beim Anschluss einer
Profibus-Vorverdrahtung für 5
Steckverbinder (LU9RAD705) die in der
nachfolgenden Tabelle aufgeführten
Zuordnungen (Signal, Drahtfarbe).
Die Nichtbeachtung dieser Anweisungen
kann zu Körperverletzungen oder
Materialschäden führen.
RIESGO DE UN FUNCIONAMIENTO
INCORRECTO DE LA RED PROFIBUS
Para conectar un cable de precableado
Profibus con 5 conectores (LU9RAD705),
debe seguir las asociaciones
(señal, color de hilo) descritas en la tabla
de más abajo.
Si no se siguen estas instrucciones
pueden producirse lesiones
personales o daños en el equipo.
RISCHIO DI MALFUNZIONAMENTO
DELLA RETE PROFIBUS
Per collegare un cavo di pre-cablaggio
Profibus a 5 connettori (LU9RAD705)
occorre seguire le associazioni
(segnale, colore del filo) indicate nella tabella
qui di seguito.
Il mancato rispetto di queste istruzioni
può provocare infortuni o danni alle
apparecchiature.
