www. scheppach. com58 | NL1. InleidingFabrikant:Scheppach GmbHGünzburger Straße 69D-89335 IchenhausenGeachte klant,Wij wensen u veel plezier en succes bij het werken met uw nieuwe product. Aanwijzing:De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan-sprakelijk voor schade die aan dit product of door dit product ontstaan bij:• Ondeskundige behandeling• Het niet in acht nemen van de gebruikshandleiding• Reparaties door derden, niet geautoriseerde vakmensen• Inbouw en vervanging van niet-originele reserveon-derdelen• Gebruik dat niet conform de voorschriften is• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113Let op:De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepa-lingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen. Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aan-gegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het pro-duct wordt doorgegeven aan derden. 2. Productbeschrijving (afb. 1)1. veiligheidsruit2. vonkenvanger3. Slijpschijf (K36) / borstel4. gereedschapssteun5. Led-werklamp6. slijpschijfbescherming7. Boorgat voor de werkbankmontage8.

www. scheppach. comNL | 59 Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wan-neer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet. De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening. Verklaring van de signaalwoorden in de gebruikshand-leidingm GEVAARSignaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft. m VOORZICHTIGSignaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OPSignaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben. 5. Algemene veiligheidsvoorschriftenAlgemene veiligheidsvoorschriften voor elektrische ap-paratenm WAARSCHUWING. Lees alle veiligheidsvoorschriften, aanwijzingen, afbeel-dingen en technische gegevens die bij dit elektrische ge-reedschap zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aan-wijzingen kunnen elektrische schok, brand en/of ernstige ver-wondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip “Elektrisch gereedschap” is van toepassing op netgevoed elektrisch ge-reedschap (met netsnoer) en op accugevoed elektrisch ge-reedschap (zonder netsnoer). 1.

www. scheppach. com60 | NL4. Gebruik en behandeling van het elektrische gereed-schapa) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aan-gegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan de scha-kelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische ap-paraat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrisch gereedschap per ongeluk wordt gestart. d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen.

Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elek-trische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische appa-raten en accessoires. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onder-delen gebroken of beschadigd zijn, waardoor de func-tie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten. f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken. g) Gebruik elektrische apparaten, accessoires en in-zetstukken, etc. overeenkomstig deze aanwijzingen.

Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaam-heden. Het gebruik van elektrisch gereedschap voor an-dere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlak-ken glad zijn, kan het elektrisch gereedschap in onvoor-ziene situaties niet veilig bediend en onder controle ge-houden worden. 5. Servicea) Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd deskundig personeel repare-ren met uitsluitend originele reserveonderdelen. 3. Veiligheid van personena) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder in-vloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektri-sche gereedschap kan leiden tot ernstig letsel. b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril.

Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antis-lip-veiligheidsschoenen, een veiligheidshelm of gehoor-bescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondin-gen. c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voor-dat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden. d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd uw evenwicht behoudt. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder con-trole houden. f) Draag geschikte kleding.

Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lan-ge haren kunnen worden vastgegrepen door bewegende delen. g) Als stofafzuig- en -opvanginrichtingen kunnen wor-den gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofaf-zuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd u al-tijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

• Schakel altijd eerst het apparaat in en breng daarna pas het werkstuk tegen de slijpschijf. Hef na de bewerking het werkstuk op en schakel daarna pas het apparaat uit. • Houd het werkstuk altijd goed met beide handen vast. • Zorg voor een veilige stand. • Laat de slijpschijf/slijpschijven na bewerking van metalen volledig tot stilstand komen. • Trek bij werkonderbrekingen voor alle werkzaamheden aan het apparaat en bij niet gebruik altijd de voedings-stekker uit het stopcontact. • Ga voorzichtig en zorgvuldig om met het apparaat. Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn. Hiermee wordt gewaarborgd dat de veiligheid van het elektrisch apparaat behouden blijft. m LET OP. Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde om-standigheden interfereren met actieve of passieve medische implantaten.

Om het risico op ernstig of dodelijk letsel te be-perken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt. Veiligheidsvoorschriften voor tafelslijpmachinesa) Gebruik geen beschadigde inzetstukken. Controleer voor elk gebruik de inzetstukken, zoals slijpschijven op splintervorming en scheuren. Als u het inzetstuk gecontroleerd en ingezet hebt, zorg er dan voor dat uzelf en andere personen buiten de zone van het ro-terende inzetstuk blijven en laat het apparaat 1 min lang met het maximale toerental lopen. Beschadigde inzetstukken breken meestal in de testtijd. b) Het toegestane toerental van het inzetstuk moet mi-nimaal zo hoog zijn als het op het elektrisch gereed-schap aangegeven maximale toerental. Accessoires die sneller draaien dan toegestaan, kunnen afbreken en weggeslingerd worden.

c) Let op dat de staalborstel ook tijdens het standaard-gebruik stukjes draad verliest. Overbelast de draden niet door te veel contactdruk uit te oefenen.

Rondvliegen-de stukjes draad kunnen zeer gemakkelijk door dunne kleding en/of huid dringen. d) Slijp nooit op de zijvlakken van de slijpschijf. Slijpen op de zijvlakken kan de slijpschijf laten barsten en uit el-kaar trekken. Apparaatspecieke veiligheidsinstructies voor dubbele slijpmachine• Raak het netsnoer niet aan als deze tijdens het gebruik wordt beschadigd of wordt doorgesneden. Trek direct de voedingsstekker los en laat het product vervolgens aan-sluitend uitsluitend door een technicien of een erkend ser-vicepunt repareren. • Gebruik het product niet als het vochtig is en ook niet in een vochtige omgeving. • Als u werkzaamheden in de buitenlucht uitvoert, sluit u het apparaat aan op een aardlekschakelaar met maximaal 30 mA activeringsstroom. Gebruik uitsluitend een voor bui-tenshuis goedgekeurd verlengsnoer. • Trek bij gevaar direct de voedingsstekker uit het stop-contact.

www. scheppach. comNL | 63 Reclamaties op een later tijdstip worden niet erkend. • Bewaar de verpakking indien mogelijk tot na het ver-strijken van de garantietijd. • Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding. • Gebruik bij accessoires alsook slijtage- en reserveon-derdelen uitsluitend originele onderdelen. Reserve-onderdelen zijn verkrijgbaar bij de leverancier. • Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan. m WAARSCHUWING. Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed. Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen. Er be-staat gevaar voor inslikken en verstikkingsgevaar. 9. Montage• Controleer vóór het aansluiten of de specicaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

• Trek altijd de voedingsstekker eruit voordat u instel-lingen aan het product uitvoert. • Trek bij onderhouds- of montagewerkzaamheden al-tijd de voedingsstekker uit het stopcontact. • Het product moet stabiel worden opgesteld, dit bete-kent op een werkbank bijv. vastschroeven. • Voor ingebruikname moeten alle afdekkingen en vei-ligheidsvoorzieningen conform de voorschriften zijn gemonteerd. • De slijpschijven moeten vrij kunnen draaien. Veiligheidsvoorschrift. Product pas aansluiten als alle montage- en afstelwerkzaamheden zijn afgerond en de gebruikshandleiding en de veiligheidsvoorschriften zijn gelezen en begrepen. 9. 1 Gereedschapssteun (links en rechts) (afb. 1, 2, 2. 1)Gereedschapssteun (4) met vleugelbout (a) en schijf (b) op de slijpschijfbescherming (6) vastschroeven. De af-stand tussen de slijpschijf (3) en de gereedschapssteun (4) moet op max 2 mm worden ingesteld. 9.

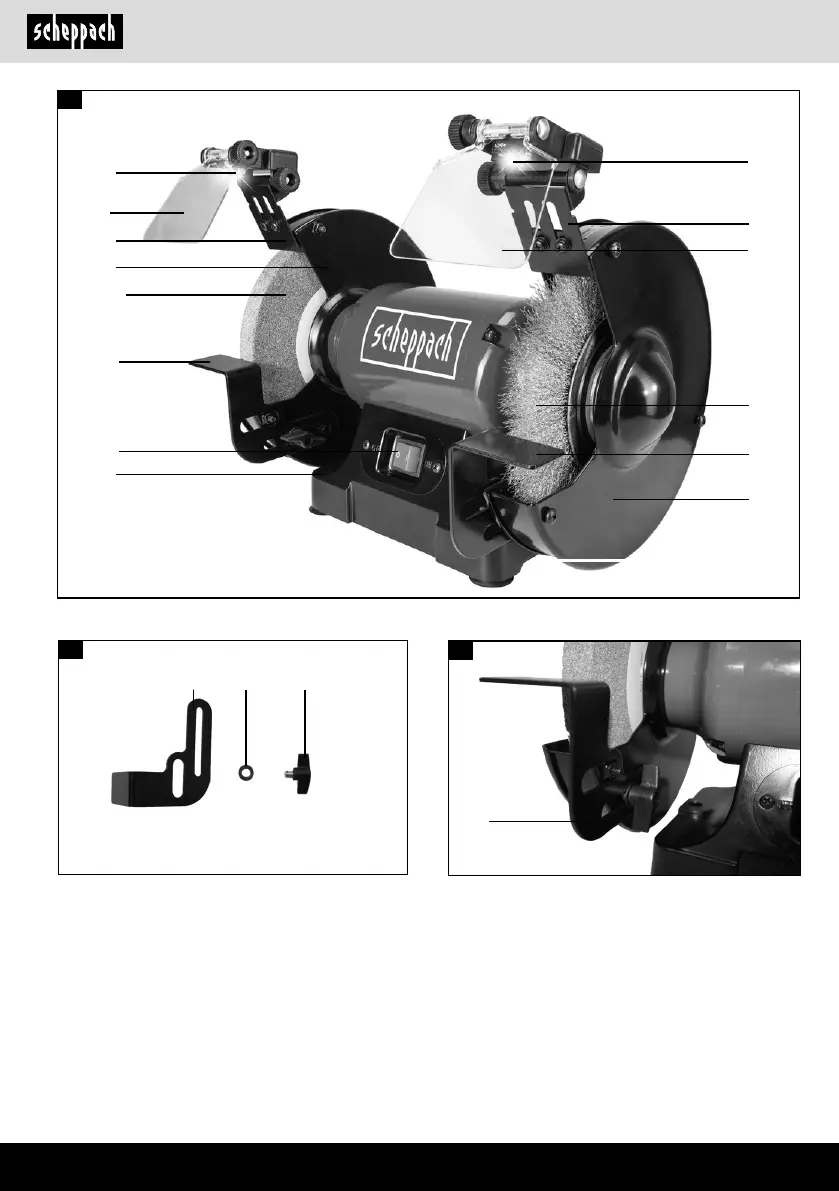

www. scheppach. com64 | NLDe afstand tot de slijpschijf (3) mag maximaal 2 mm zijn. Afstand tussen de vonkenvanger (2) en de slijp-schijf (3) kan door het losser draaien van de beide lenskopbouten (c) worden ingesteld. Schroeven goed aanhalen. 9. 3 Led-werklamp (afb. 1, 4, 4. 1, 4. 2)De verlichting (5) kan door het indrukken van de schake-laar (d) op de lamp worden ingeschakeld. Door opnieuw indrukken, wordt de verlichting weer uitgeschakeld. 1. Om de accu's (2xAAA R03 1,5V) te plaatsen/te ver-vangen, opent u het accucompartiment (afb. 4. 1). 2. Plaats de accu's (2x per zijde) (afb. 4. 2). Bij het ver-vangen van de accu's, moeten de verbruikte accu's milieuvriendelijk worden afgevoerd en ingeleverd. 3. Plaats het deksel van het accucompartiment in omgekeerde volgorde terug in (afb. 4. 1). 9. 4 Veiligheidsruit (afb. 1, 5, 5.

1)Veiligheidsruit (1) met platte kopbouten M5x55 (e) en kartelschroef (f) op de led-werklamp (5) monteren. De beveiliging is individueel instelbaar, zo dat de ogen van de gebruiker tijdens het slijpen worden beschermd. 10. In gebruik nemenm Let op. Het product voor de ingebruikstelling in ieder geval volledig monteren. 10. 1 Werkinstructies• Let op dat u met een geringe druk van het werkstuk op de slijpschijf de beste resultaten zal bereiken, aangezien dan met een constant toerental wordt ge-werkt. Hoe hoger de druk op het werkstuk hoe meer de slijpschijf zal afremmen en tot stilstand komt. Hierdoor zal de motor overbelast raken en zullen de werkzaamheden eerder langer duren. • Bescherm kleine werkstukken voor uw eigen veilig-heid altijd met een bankschroef of een klem. 10. 2 In-/uitschakelen• Om in te schakelen, zet u de aan/uit-schakelaar (8) in stand “I”.

3 Schuren• Het werkstuk op de werkstuksteun (4) leggen en langzaam onder de gewenste hoek tegen de slijp-schijf (3) brengen tot deze de slijpschijf raakt. • Om een optimaal slijpresultaat te verkrijgen en de slijpschijf (3) gelijkmatig te laten slijten, moet het werkstuk lichtjes heen weer worden bewogen tegen de slijpschijf (3). • Het werkstuk altijd weer laten afkoelen. Let op. Als tijdens de werkzaamheden de schijf geblokkeerd raakt, verwijdert u uw werkstuk en wacht u tot het pro-duct het maximale toerental weer heeft bereikt. 10. 4 Vervangen van de slijpschijfLet op: Om letsel door onvoorzien starten van de dubbe-le slijpmachine te vermijden, moet voor het vervangen van de slijpschijf het apparaat altijd worden uitgescha-keld (schakelaarpositie op “0”) en de voedingsstekker uit het stopcontact worden getrokken.

• Vonkenvanger en veiligheidsruit losdraaien en zo ver mogelijk uittrekken, maar niet demonteren. • Gereedschapssteun losdraaien en zo ver mogelijk uittrekken. • Schroeven van de slijpschijfbescherming (6) los-draaien en deze wegnemen. • Buitenens en oude slijpschijf wegnemen, de nieuwe slijpschijf terugplaatsen. Aanwijzing:• Verwijder de kartonnen sluitringen niet die aan de zijkanten van de nieuwe slijpschijf zijn bevestigd, aangezien deze er voor zorgen dat de enzen de slijpschijf goed ondersteunen. • De nieuwe slijpschijf controleren op scheuren en an-dere zichtbare schade en zo nodig afvoeren. • Flens en moer weer terugplaatsen. • De moer met een moersleutel niet te vast aanhalen, omdat anders de slijpschijf kan breken. • Slijpschijfbescherming (6) in omgekeerde richting weer monteren.

www. scheppach. comNL | 65 12. 1 Reiniging• Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-ven en de motorbehuizing zo stof- en vuilvrij moge-lijk zijn. Wrijf het product met een schone doek af en blaas deze met perslucht bij lage druk uit. • Wij adviseren u, om het product direct na elk gebruik te reinigen. • Maak het product regelmatig schoon met een voch-tige doek en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Let op dat er geen water in het product binnendringt. Het indringen van water vergroot het risico op een elektrische schok. 12. 2 OnderhoudIn het apparaat bevinden zich geen andere onderdelen die onderhoud vereisen. 13. OpslagBewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen on-toegankelijke plaats.

De optimale opslagtemperatuur ligt tussen 5 en 30˚C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product. 14. Reparatie & bestellen van reserve-onderdelenNa reparatie of onderhoud controleren of alle veiligheid-stechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, ontoegankelijk bewaren. Let op: Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ont-staan is door incorrecte reparaties of door het niet ge-bruiken van originele reserveonderdelen. Draag hiertoe een klantenservice of een geautoriseerde specialist op. Overeenkomstig geldt dit ook voor acces-soires. Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum.

Defecte elektrische aansluitkabelBij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid. • Knikken door een onvakkundige bevestiging of ge-leiding van het netsnoer. • Snijplekken omdat over het netsnoer is gereden. • Beschadigde isolatie omdat de stekker uit de wand-contactdoos is getrokken. • Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso-latie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding H05VV-F.

Op de aansluitkabel moet de type-aanduiding vermeld staan. Aansluittype YAls het netsnoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden ge-daan om veiligheidsrisico’s te voorkomen. Wisselstroommotor• De netspanning moet 230 - 240 V~ zijn. • Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter. Aansluitingen en reparaties aan de elektrische appa-ratuur mogen uitsluitend door een elektromonteur wor-den uitgevoerd. 12. Reiniging & onderhoudGevaar. Trek vóór alle reinigingswerkzaamheden de voedings-stekker eruit.

www. scheppach. comNL | 67 - Pb: Accu bevat meer dan 0,004% lood• Accu’s en batterijen kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van batterijen en accu’s - Verzamelpunten van het gezamenlijke inzamel-systeem voor oude batterijen van een apparaat - Verzamelpunten van de fabrikant (indien geen deelnemer van het gezamenlijke inzamelsys-teem)• Deze uitspraken zijn alleen geldig voor accu’s en batterijen die in de landen van de Europese Unie worden verkocht en die onder de Europese Richtlijn 2006/66/EG vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van accu’s en batterijen. 16. Verhelpen van storingenDe volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt.

Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats. Probleem Mogelijke oorzaken OplossingenMotor loopt niet. Motor, kabel of stekker defect, zekeringen doorgebrand. Laat de machine door een vakman controleren. Repareer de motor nooit zelf. Let op. Controleer de zekeringen en vervang deze eventueel. De motor loopt langzaam en bereikt het bedrijfstoerental niet. Spanning te laag, wikkelingen beschadigd of condensator doorgebrand. Laat de spanning controleren door het energiebedrijf. Laat de motor door een vakman controleren. Laat de condensator door een vakman vervangen. De motor maakt te veel lawaai. Wikkelingen beschadigd, motor defect. Laat de motor door een vakman controleren. Motor bereikt niet het volledige vermogen. Stroomcircuit in net overbelast (lampen, andere motoren, etc. ).
