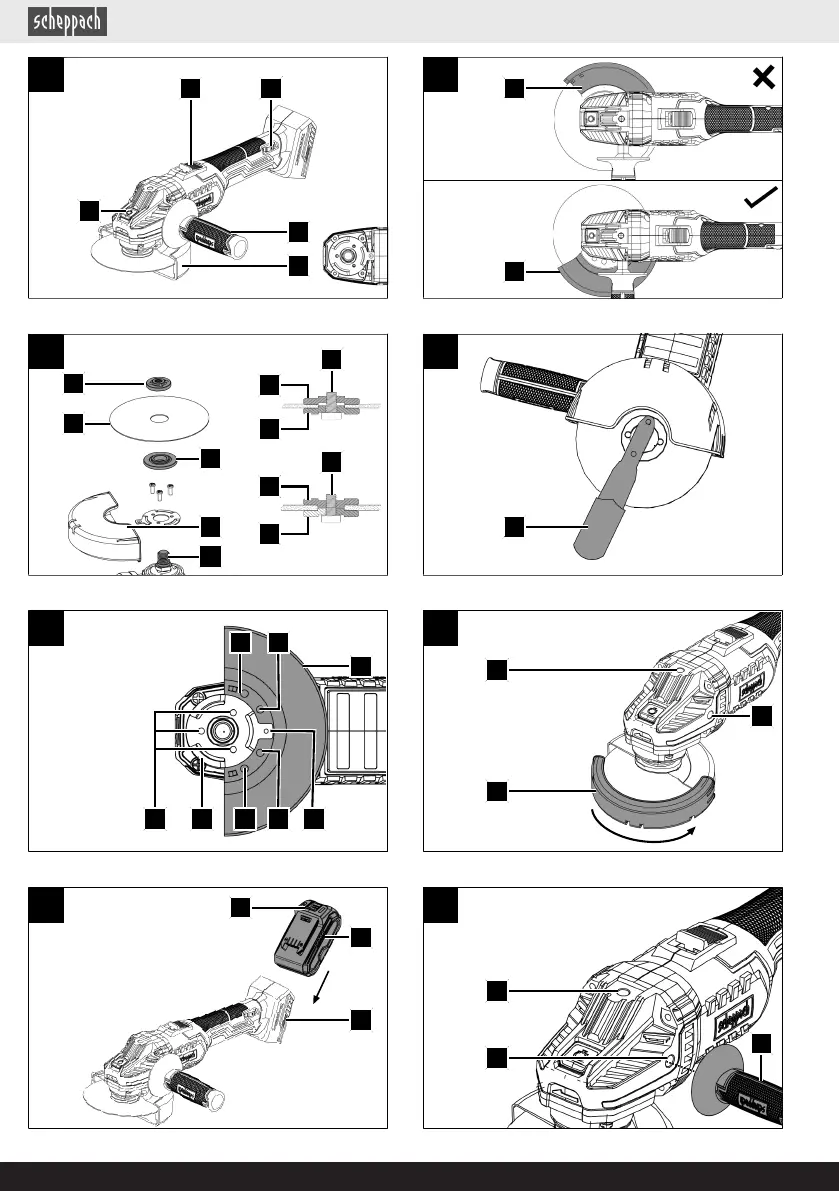

Inhoudsopgave1 Inleiding. 572 Productbeschrijving (afb. 1). 583 Inhoud van de levering (afb. 1). 584 Beoogd gebruik. 585 Veiligheidsvoorschriften. 586 Technische gegevens. 637 Uitpakken. 638 Voor de ingebruikname. 639 Bediening. 6510 Werkinstructies. 6511 Reiniging en onderhoud. 6612 Opslag. 6613 Reparatie en reserveonderdelen bestellen. 6714 Afvalverwerking en hergebruik. 6715 Verhelpen van storingen. 6816 Garantievoorwaarden - Scheppach 20V IXES-serie. 6817 EU-conformiteitsverklaring. 6918 Explosietekening. 326Verklaring van de symbolen op hetproductHet gebruik van symbolen in deze handleiding is bedoeldom uw aandacht te vestigen op eventuele risico's. De vei-ligheidssymbolen en de bijbehorende uitleg moeten goedworden begrepen. De waarschuwingen zelf voorkomengeen risico's en kunnen de juiste maatregelen betreffendeongevallenpreventie niet vervangen.

Lees vooraf-gaand aan deingebruiknamede gebruiks-handleiding ende veiligheids-voorschriften. Houd het pro-duct altijd metbeide handenvast. Let op. Het nietin acht nemenvan de op hetproduct aange-brachte veilig-heidstekens enwaarschuwin-gen alsook hetniet in acht ne-men van deveiligheids- enbedieningsaan-wijzingen kantot ernstig ofzelfs dodelijkletsel leiden. Niet toege-staan voor natslijpenDraag een vei-ligheidsbril. Niet toege-staan voor kan-ten slijpenDraag gehoor-bescherming. Diameter schijfStevig schoei-sel dragen. Voorzien voormetaalslijpenDraag veilig-heidshand-schoenen. Lithium-ionen-accuBescherm deluchtwegen bijstofontwikke-ling. Het productvoldoet aan degeldende EU-bepalingen. Het gebruikvan beschadig-de doorslijp-schijven ofslijpstenen isgevaarlijk enkan leiden toternstig letsel. Het productvoldoet aan degeldende Ser-vische richtlij-nen.

Aanwijzing:De fabrikant van dit product is volgens de van kracht zijn-de wet inzake productaansprakelijkheid niet aansprakelijkvoor schade die aan dit product of door dit product ont-staan bij:• Ondeskundige behandeling• Het niet in acht nemen van de gebruikshandleiding• Reparaties door derden, niet geautoriseerde vakmen-sen• Inbouw en vervanging van niet-originele reserveon-derdelen• Gebruik dat niet conform de voorschriften isLet op:De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het pro-duct veilig, vakkundig en economisch werkt, hoe u geva-ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermin-dert en de betrouwbaarheid en levensduur van het pro-duct verhoogt. Aanvullend op de veiligheidsbepalingenvan deze gebruikshandleiding moet u absoluut de voor dewerking van het product geldende voorschriften van uwland in acht nemen.

Maak u voor aanvang van de werkzaamheden bekendmet alle bedienings- en veiligheidsinstructies. Gebruik hetproduct uitsluitend als beschreven en voor de aangege-ven toepassingen. Bewaar de gebruikshandleiding daar-om goed, en verstrek alle documentatie als het productwordt doorgegeven aan derden. 2 Productbeschrijving (afb. 1)1. Aan/uit-schakelaar2. Stelwiel voor de toerentalselectie3. extra handgreep4. beschermkap5. Spindelvergrendelknop6. Spanmoer7. Opnameflens8. Opnamespindel9. Tweegats-montagesleutel10. Montagering11. Bouten12. Beschermkapbevestiging13. Uitsparingen14. Schroefdraad (3x) voor extra handgreep15. Veiligheidsafdekking16. Ontgrendelingsknop (accu)17. Accu*18. Accu-houder19. snijwiel* = niet meegeleverd. 3 Inhoud van de levering (afb. 1)Pos. Aantal Aanduiding3. 1 x extra handgreep9. 1 x Tweegats-montagesleutel19.

1 x snijwiel1 x Accu haakse slijper1 x Gebruikshandleiding4 Beoogd gebruikHet product is geschikt voor het snijden, opruwen vanmetaal, beton of tegels zonder water te gebruiken. Het product mag uitsluitend worden gebruikt waarvoor hetbedoeld is. Elk ander of verdergaand- is niet volgens devoorschriften. Voor hieruit ontstane schade of verwondin-gen, van welke soort dan ook, is de gebruiker en niet defabrikant aansprakelijk. Ook de naleving van de veiligheidsvoorschriften, de mon-tagehandleiding en de aanwijzingen in de gebruikshand-leiding maken deel uit van het beoogd gebruik. Personen, die het product bedienen of onderhoud aan hetproduct verrichten, moeten hiermee bekend zijn en op dehoogte zijn van de mogelijke gevaren. De fabrikant is niet aansprakelijk voor wijzigingen die aanhet product worden aangebracht en de hieruit voortvloei-ende schade.

Het product mag uitsluitend met de originele onderdelenen originele accessoires van de fabrikant worden ge-bruikt. De veiligheids-, werk- en onderhoudsvoorschriften van defabrikant alsook de in de technische gegevens aangege-ven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruikniet voor bedrijfsmatige, ambachtelijke of industriële toe-passingen zijn ontworpen. Wij aanvaarden geen aanspra-kelijkheid wanneer het product in bedrijfsmatige, ambach-telijke of industriële ondernemingen of bij soortgelijkewerkzaamheden worden ingezet. Verklaring van de signaalwoorden inde gebruikshandleiding GEVAARSignaalwoord voor aanduiding van een directaanwezige, gevaarlijke situatie die, indien de-ze niet wordt vermeden, de dood of ernstigeverwondingen tot gevolgd heeft. WAARSCHUWINGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot de dood of ernstigeverwondingen kan leiden. VOORZICHTIGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot geringe of matigeverwondingen kan leiden.

LET OPSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, materiële schade aanproducten of eigendommen tot gevolg kanhebben. 5 Veiligheidsvoorschriften WAARSCHUWINGLees alle veiligheidsvoorschriften, aanwijzin-gen, afbeeldingen en technische gegevensdie bij dit elektrische gereedschap zijn mee-geleverd. Nalatigheden bij het niet naleven van de onderstaandeaanwijzingen kunnen elektrische schok, brand en/ofernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingenvoor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip "Elek-trisch gereedschap" is van toepassing op netgevoed elek-trisch gereedschap (met netsnoer) of op accugevoedelektrisch gereedschap (zonder netsnoer). 58 | NL www. scheppach. com.

1) Veiligheid op de werkpleka) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen lei-den tot ongevallen. b) Werk met het elektrisch gereedschap niet in eenexplosiegevaarlijke omgeving, waarin zich brand-bare vloeistoffen, gas of stof bevinden. Elektrischapparaat produceert vonken, waardoor stof of dam-pen kunnen ontbranden. c) Houd kinderen en andere personen tijdens het ge-bruik uit de buurt van het elektrische gereed-schap. Bij afbuiging kunt u de controle over het elek-trische apparaat verliezen. 2) Elektrische veiligheida) De aansluitstekker van het elektrische gereed-schap moet in het stopcontact passen. De stekkermag op geen enkele wijze worden gewijzigd. Ge-bruik geen adapterstekker samen met geaard elek-trisch gereedschap. Ongewijzigde stekkers en pas-sende stopcontacten verminderen het risico op elektri-sche schok.

b) Let op dat u geen fysiek contact maakt met geaar-de onderdelen zoals bijv. buizen, radiatoren, elek-trische haarden, koelkasten. Er bestaat een ver-hoogd risico op een elektrische schok als uw lichaamgeaard is. c) Houd elektrisch gereedschap uit de buurt van re-gen of vocht. Het indringen van water in een elek-trisch apparaat vergroot het risico op een elektrischeschok. d) Gebruik het netsnoer niet om het elektrische ge-reedschap te dragen, aan op te hangen of om destekker uit het stopcontact te trekken. Houd hetnetsnoer uit de buurt van hitte, scherpe randen ofbewegende delen. Beschadigde of opgewikkeldesnoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de openlucht werkt, gebruik dan alleen een verlengsnoerdat ook geschikt is voor gebruik buitenshuis.

Detoepassing van een voor buitenshuis gebruik geschiktverlengsnoer vermindert het risico op een elektrischeschok. f) Als het gebruik van het elektrische gereedschapin een vochtige omgeving niet kan worden verme-den, gebruik dan een aardlekschakelaar.

Het ge-bruik van een aardlekschakelaar voorkomt het risicoop een elektrische schok. 3) Veiligheid van personena) Wees altijd voorzichtig, let op waar u mee bezigbent en ga verstandig te werk bij werkzaamhedenmet elektrisch gereedschap. Maak geen gebruikvan elektrisch gereedschap als u moe bent of on-der invloed bent van drugs, alcohol of medica-menten. Een moment van onachtzaamheid bij ge-bruik van het elektrische gereedschap kan leiden toternstig letsel. b)Draag persoonlijke beschermingsmiddelen en ookaltijd een veiligheidsbril. Het dragen van persoonlijkebeschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbe-scherming, al naar gelang het soort gereedschap en detoepassing ervan, verkleint het risico op verwondingen. c)Vermijd ingebruikname zonder toezicht.

Controleerof het elektrisch gereedschap is uitgeschakeldvoordat u het op de stroomvoorziening en/of de ac-cu aansluit, het gereedschap oppakt of draagt. Als utijdens het dragen van het elektrische gereedschap uwvinger op de schakelaar hebt of het reeds ingeschakel-de elektrische apparaat op de stroomvoorziening aan-sluit, kan dit tot letsel en ongevallen leiden. d) Verwijder instelgereedschap of de moersleutel,voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap be-vindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat ualtijd stabiel staat. Daardoor kunt u het elektrischegereedschap in onverwachte situaties beter ondercontrole houden. f) Draag geschikte kleding. Draag geen wijde kledingof sieraden.

Houd haren en kleding uit de buurtvan bewegende delen. Loszittende kleding, sieradenof lange haren kunnen worden vastgegrepen door be-wegende delen. g) Als stofafzuig- en -opvanginrichtingen kunnenworden gemonteerd, moeten deze worden aange-sloten en juist worden toegepast.

Het gebruik vaneen stofafzuiging kan gevaar door stof verminderen. h)Voorkom een vals gevoel van zekerheid en houd ualtijd aan de veiligheidsvoorschriften voor elektri-sche apparaten, ook als u ervaren bent met het elek-trisch apparaat. Achteloos handelen kan in een fractievan een seconde tot ernstige verwondingen leiden. 4) Gebruik en behandeling van hetelektrische gereedschapa) Zorg dat het elektrische gereedschap niet overbe-last raakt. Gebruik voor de werkzaamheden hetdaarvoor bedoelde elektrische gereedschap. Methet juiste elektrische apparaat werkt u beter en veili-ger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan deschakelaar defect is. Een elektrisch gereedschap,dat niet meer in- of uitgeschakeld kan worden, is ge-vaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijderde uitneembare accu voordat u de apparaatinstel-lingen wijzigt, inzetstukken vervangt of het elektri-sche apparaat weglegt. Deze voorzorgsmaatregelvoorkomt dat het elektrische gereedschap per ongelukwordt gestart. d) Bewaar niet-gebruikte elektrische apparaten bui-ten bereik van kinderen. Laat het elektrisch appa-raat niet gebruiken door personen die er niet meevertrouwd zijn of deze aanwijzingen niet hebbengelezen. Elektrische apparaten zijn gevaarlijk als zedoor onervaren personen worden gebruikt. e)Voer zorgvuldig onderhoud uit aan elektrische ap-paraten en inzetstukken. Controleer of bewegendedelen probleemloos functioneren en niet klemmen,of onderdelen gebroken of beschadigd zijn, waar-door de functie van het elektrische gereedschapwordt beïnvloed.

f) Houd snijgereedschap scherp en schoon. Zorgvul-dig onderhouden snijgereedschap met scherpe snij-randen klemt minder snel vast en is makkelijker te ge-bruiken. g) Gebruik elektrische apparaten, inzetstuk, inzet-stukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandighedenwaarin gewerkt wordt en de uit te voeren werk-zaamheden. Het gebruik van elektrisch gereedschapvoor andere toepassingen dan het voorgeschrevengebruik kan leiden tot gevaarlijke situaties. h) Houd grepen en greepoppervlakken droog,schoon en vrij van olie en vet. Als grepen en gree-poppervlakken glad zijn, kan het elektrisch gereed-schap in onvoorziene situaties niet veilig bediend enonder controle gehouden worden. 5) Gebruik en behandeling van hetaccugereedschapa) Laad de accu's alleen op met laders die door defabrikant zijn aanbevolen.

Een oplader die voor deene accu geschikt is, hoeft nog niet geschikt te zijnvoor andere accu's. In een dergelijk geval kan brandontstaan. b) Gebruik alleen de hiervoor bedoelde accu's in deelektrische apparaten. Gebruik van andere accu'skan letsel veroorzaken en brandgevaar opleveren. c) Houd de niet gebruikte accu verwijderd van paper-clips, munten, sleutels, spijkers, schroeven of an-dere kleine metalen voorwerpen die een overbrug-ging van de contacten kunnen veroorzaken. Eenkortsluiting tussen de accucontacten kan tot schroei-plekken of brand leiden. d) Bij verkeerde toepassing kan vloeistof uit de accuuittreden. Vermijd contact met deze vloeistof. Spoel de vloeistof bij toevallig contact af met wa-ter. Als de vloeistof in de ogen terechtkomt, moetu een arts consulteren. Uittredende accuvloeistofkan de huid irriteren of brandwonden veroorzaken.

e) Gebruik geen beschadigde of gewijzigde accu. Be-schadigde of gewijzigde accu's kunnen onvoorspel-baar gedrag vertonen en leiden tot vuur, explosie ofgevaar voor letsel. f) Stel een accu niet bloot aan vuur of te hoge tem-peraturen.

Vuur of temperaturen boven 130 °C kun-nen een explosie veroorzaken. g) Neem alle aanwijzingen voor het opladen in achten laad de accu of het accugereedschap nooit bui-ten het in de gebruikshandleiding aangegeventemperatuurbereik. Onjuist opladen of laden buitenhet toegestane temperatuurbereik kan de accu versto-ren en het brandgevaar verhogen. 6) Servicea) Laat uw elektrisch gereedschap uitsluitend doorgekwalificeerd deskundig personeel reparerenmet uitsluitend originele reserveonderdelen. Hier-mee wordt de veiligheid van het elektrische gereed-schap gewaarborgd. b) Voer nooit onderhoud aan beschadigde accu's uit. Al het onderhoud van accu's mag uitsluitend door defabrikant of gevolmachtigde servicecentra worden uit-gevoerd.

Veiligheidsvoorschriften voor alletoepassingenGezamenlijke veiligheidsvoorschriften voorslijpen en doorslijpena) Dit elektrisch apparaat moet worden gebruikt alshaakse slijper of doorslijpmachine. Lees alle vei-ligheidsvoorschriften, aanwijzingen, afbeeldingenen gegevens door, die bij dit apparaat zijn meege-leverd. Als u alle volgende aanwijzingen niet in achtneemt, kan dit tot een elektrische schok, brand en/ofernstige verwondingen leidenb) Dit elektrisch gereedschap is niet geschikt voorhet schuren, het werken met draadborstels en po-lijsten. Toepassingen waarvoor het elektrische ge-reedschap niet bedoeld is, kunnen gevaren en ver-wondingen veroorzaken. c) Gebruik het elektrische gereedschap niet voor eenfunctie, waarvoor deze niet uitdrukkelijk door defabrikant is vervaardigd en bedoeld. Een dergelijkeomzetting kan leiden tot verlies van controle en ern-stig lichamelijk letsel.

d) Gebruik geen inzetstukken, die niet specifiek be-doeld zijn en gedefinieerd worden door de fabri-kant voor dit elektrische apparaat. Alleen omdat ude accessoire op uw elektrisch gereedschap kunt be-vestigen, wil niet zeggen dat het ook veilig gebruiktkan worden.

e) Het toegestane toerental van het inzetstuk moetminimaal zo hoog zijn als het op het elektrisch ge-reedschap aangegeven maximale toerental. Inzet-stukken die sneller draaien dan toegestaan, kunnenafbreken en weggeslingerd worden. f) De buitendiameter en de dikte van het inzetstukmoeten overeenkomen met de afmetingen van uwelektrisch gereedschap. Verkeerd gedimensioneer-de inzetstukken kunnen niet voldoende worden afge-schermd of gecontroleerd. g)De afmetingen voor het bevestigen van het inzetge-reedschap moeten overeenkomen met de afmetin-gen van de bevestigingsmiddelen van het elektri-sche gereedschap. Inzetstukken die niet exact op hetelektrisch apparaat kunnen worden bevestigd, draaienongelijkmatig, trillen zeer sterk en kunnen tot verliesvan de controle leiden. h) Gebruik geen beschadigde inzetstukken.

Contro-leer voor elk gebruik de inzetstukken, zoals slijp-schijven op splintervorming en scheuren,draaischijven op scheuren, slijtage of sterke slijta-ge. Als het elektrische gereedschap of het insteek-gereedschap valt, controleer dan of het bescha-digd is, of gebruik een onbeschadigd insteekge-reedschap. Als u het inzetstuk gecontroleerd eningezet hebt, zorg er dan voor dat uzelf en anderepersonen buiten de zone van het roterende inzet-stuk blijven en laat het apparaat 1 min lang methet maximale toerental lopen. Beschadigde inzet-stukken breken meestal in de testtijd. i) Draag uw persoonlijke beschermingsmiddelen. Gebruik afhankelijk van de toepassing volledigegezichtsbescherming, oogbescherming of een vei-ligheidsbril. Draag eventueel een stofmasker, ge-hoorbescherming, veiligheidshandschoenen ofeen speciaal schort die kleine schurende en mate-riële deeltjes van u weghoudt.

worden beschermd tegen splinters die bij verschillen-de toepassingen ontstaan. Stof- of adembescher-mingsmasker moet deeltjes gegenereerd door de des-betreffende toepassing van stof filtreren. Als u langeretijd aan harde geluiden wordt blootgesteld, kan dit totgehoorverlies lijden. j)Let op dat overige personen zich op een veilige af-stand bevinden ten opzichte van uw werkomgeving. Een ieder die de werkomgeving betreedt, moet eenpersoonlijke beschermingsuitrusting dragen. Frag-menten van het werkstuk of gebroken inzetstukken kun-nen wegvliegen en verwondingen veroorzaken, ook bui-ten het directe werkbereik. k) Houd het elektrisch gereedschap aan de geïso-leerde greepvlakken vast, als u werkzaamhedenuitvoert, waarbij het inzetstuk verborgenstroomsnoeren kan raken.

Als de machine in con-tact komt met een onder spanning staande kabel,kunnen de metalen onderdelen van het apparaat on-der spanning komen te staan en elektrische schokkenveroorzaken. l) Houd het netsnoer uit de buurt van roterend ge-reedschap. Als u de controle over het apparaat ver-liest, kan het netsnoer worden doorgesneden of wor-den vastgegrepen en kan hand of arm vast komen tezitten in het draaiende inzetstuk. m) Leg het elektrische gereedschap nooit weg voor-dat het insteekgereedschap volledig tot stilstandis gekomen. Het roterende insteekgereedschap kanin contact komen met het steunvlak, zodat u de con-trole over het gereedschap verliest. n) Laat het elektrisch gereedschap niet draaien ter-wijl u loopt. Bij accidenteel contact met het roterendegereedschap kan uw kleding bekneld raken en kanhet gereedschap in uw lichaam dringen.

o) Reinig regelmatig de ventilatiesleuven van hetelektrische gereedschap. De motorventilator zuigtstof in de behuizing en een ophoping van metaalstofkan elektrische gevaren veroorzaken. p) Gebruik het elektrisch gereedschap niet nabijbrandbare materialen. Vonken kunnen deze materia-len ontsteken. q) Gebruik geen inzetstukken waarvoor vloeibaarkoelmiddel is vereist.

Het gebruik van water of ande-re vloeibare koelmiddelen kan leiden tot een elektri-sche schok. Terugslag en overeenkomstigeveiligheidsvoorschriftenTerugslag is de plotselinge reactie die wordt veroorzaaktdoor een vastlopende of geblokkeerd inzetstuk, zoals eenslijpschijf, draaischijf, etc. Een vastlopende of geblok-keerd inzetstuk leidt tot een abrupte stop van het roteren-de inzetstuk. Hierdoor wordt een ongecontroleerd elek-trisch gereedschap tegen de draairichting van het inzet-stuk op het blokkeerpunt versnelt. Als bijv. een slijpschijf vastloopt of blokkeert in het werk-stuk, kan de rand van de slijpschijf die in het werkstukvalt, vast komen te zitten, waardoor de slijpschijf kan af-breken of een terugslag kan veroorzaken. De slijpschijfbeweegt zich vervolgens naar de gebruiker of van hem af,afhankelijk van de richting van de schijf op de geblokkeer-de plek.

Hierbij kunnen de schuurschijven ook breken. Een terugslag is het gevolg van incorrect gebruik van hetelektrisch apparaat en/of incorrecte arbeidsomstandighe-den. Dit kan door geschikte voorzorgsmaatregelen, zoalshierna zijn beschreven, worden voorkomen. a) Houd het elektrisch gereedschap goed vast enbreng uw lichaam en armen in een positie waarinu de terugslagkrachten kunt opvangen. Gebruikaltijd de extra handgreep, indien aanwezig, om demaximale controle over terugslag of reactie tij-dens het opstarten te krijgen. Het bedieningsperso-neel kan door juiste voorzorgsmaatregelen de terug-slag- en reactiekrachten onder controle houden. b) Breng uw hand nooit in de buurt van draaiende in-steekgereedschappen. Het insteekgereedschap kantijdens een terugslag over uw hand bewegen. c) Voorkom dat u met uw lichaam in het gebied waar-in het elektrisch gereedschap zich tijdens terug-slag beweegt.

Voorkom dat het inzet-stuk tegen het werkstuk botst en hieraan vast-haakt. Het roterende inzetstuk neigt naar vasthakenbij hoeken, scherpe randen of bij botsingen. Dit ver-oorzaakt een verlies van controle of terugslag. e) Gebruik geen kettingzaagblad voor het snijdenvan hout, geen gesegmenteerde diamantslijpschijfmet een segmentafstand van meer dan 10 mm engeen getand zaagblad. Dergelijke inzetstukken ver-oorzaken vaak een terugslag en het verlies van decontrole. Bijzondere veiligheidsaanwijzingen voor hetslijpen en doorslijpena) Gebruik uitsluitend de voor uw elektrisch apparaattoegestane slijpelementen en de voor deze slijpe-lementen betreffende beschermkap. Slijpelementendie niet zijn bestemd voor dit elektrisch apparaat, kun-nen niet voldoende worden afgeschermd en zijn on-veilig.

b)Gekartelde slijpschijven moeten dusdanig wordengemonteerd, dat het slijpvlak niet over de rand vande beschermkap uitsteekt. Een ondeskundig gemon-teerde slijpschijf die over de rand van de beschermkapuitsteekt, kan niet afdoende worden afgeschermd. c) De beschermkap moet goed op het elektrische ge-reedschap worden aangebracht en voor een hogemate van veiligheid dusdanig zijn ingesteld dathet kleinst mogelijke deel van het slijpelementopen naar de bedieningspersoon toe is gericht. Debeschermkap is helpt de bedieningspersoon te be-schermen tegen fragmenten, onvoorzien contact metslijpelementen alsook tegen vonken, die kleding kun-nen doen ontbranden. d) Slijpelementen mogen uitsluitend voor de aanbe-volen toepassingen worden gebruikt. Bijvoor-beeld: Slijp nooit met het zijvlak van het snijwiel. Doorslijpschijven zijn ontworpen voor het verwijderenvan materiaal met de rand van de schijf.

e) Gebruik altijd een onbeschadigde spanflens in dejuiste grootte en vorm voor de door u geselecteer-de slijpschijf. Geschikte flenzen ondersteunen deslijpschijf en verminderen zo het risico op breuk vande slijpschijf. Flens voor doorslijpschijven kunnen ver-schillen van de flensen voor andere slijpschijven. f) Gebruik geen versleten slijpschijven van grotereelektrische gereedschappen. Slijpschijven voor gro-tere elektrische gereedschappen zijn niet geschiktvoor hogere toerentallen van kleinere elektrische ge-reedschappen en kunnen breken. g) Gebruik bij het gebruik van schijven voor een dub-bel doel altijd de geschikte beschermkap voor deuitvoering van de werkzaamheden. Het niet gebrui-ken van de juiste beschermkap kan de gewenste be-scherming onmogelijk maken en tot ernstig letsel lei-den.

Overige bijzondere veiligheidsaanwijzingenvoor de snijwielena) Vermijd het blokkeren van het snijwiel of een tehoge aandrukkracht. Voer geen overmatig diepesnedes uit. Een overbelasting van het snijwiel ver-hoogt de spanning en de gevoeligheid voor vastlopenof blokkeren en daarmee de kans op terugslag ofbreuk van de slijpschijf. b) Vermijd het bereik voor en na het roterende snij-wiel. Als u het snijwiel in het werkstuk van u af be-weegt, kan het elektrische gereedschap met het draai-ende wiel bij een terugslag direct naar u toe wordengeslingerd. c) Als het snijwiel vastloopt of als u het werk onder-breekt, schakelt u het elektrische apparaat uit enhoudt u deze stil tot de schijf tot stilstand is geko-men. Probeer nooit een roterend snijwiel uit desnede te trekken, anders kan er een terugslag vol-gen. Bepaal de oorzaak voor het vastklemmen enverhelp dit.

d) Schakel het elektrisch apparaat niet weer in alsdeze zich nog in het werkstuk bevindt. Laat hetsnijwiel op volle snelheid komen voordat u desnede voorzichtig verder slijpt. Anders kan de schijfvast komen te zitten, uit het werkstuk springen of te-rugslag veroorzaken.

e) Ondersteun platen of grote werkstukken om het ri-sico op een terugslag door een ingeklemd snijwielte verminderen. Grote werkstukken kunnen onderhet eigen gewicht doorbuigen. Het werkstuk moet aanbeide zijden van de schijf worden ondersteund, zowelin de buurt van het snijwiel, alsook aan de zijkanten. f) Wees vooral voorzichtig bij "Invalsneden" in be-staande wanden of andere gebieden met slechtzicht. Het snijwiel kan bij het doorslijpen van gas- enwaterleidingen, elektrische kabels of andere voorwer-pen een terugslag veroorzaken. g) Voer geen bochtsneden uit. Een overbelasting vanhet snijwiel verhoogt de spanning en de gevoeligheidvoor vastlopen of blokkeren en daarmee de kans opterugslag of breuk van de slijpschijf, wat tot ernstig let-sel kan leiden. Restrisico'sHet product is vervaardigd volgens de stand van detechniek en de erkende veiligheidstechnische regels.

Toch kan tijdens de werkzaamheden sprake zijn vanenkele restrisico's. • Beschadiging van het gehoor, als de voorgeschrevengehoorbescherming niet wordt gedragen. • Restrisico's kunnen worden geminimaliseerd als de“veiligheidsvoorschriften” en het “gebruik conform devoorschriften” alsook de bedieningshandleiding wor-den opgevolgd. • Gebruik het product zoals in deze gebruikshandleidingwordt aanbevolen. U verkrijgt dan optimale prestatiesmet uw product. • Bovendien kunnen er ondanks alle getroffen voorzie-ningen verborgen restrisico's bestaan. WAARSCHUWINGDit elektrisch apparaat genereert een elektromagne-tisch veld als het is ingeschakeld. Dit veld kan onderbepaalde omstandigheden interfereren met actieve ofpassieve medische implantaten.

Om het risico op ern-stig of dodelijk letsel te beperken, raden we personenmet medische implantaten aan om hun arts en de fabri-kant van het medische implantaat te raadplegen voor-dat het elektrische apparaat wordt gebruikt.

WAARSCHUWINGBij langdurige werkzaamheden kunnen door de trillin-gen stoornissen in de doorbloeding in de handen vande gebruiker optreden (witte vinger syndroom). Raynaud-syndroom (dove vingers) is een vaatziekte,waarbij kleine bloedvaten in de vingers en tenen acuutverkrampen. De desbetreffende lichaamsdelen wordendan niet meer voldoende van bloed voorzien waardoorze een bleke kleur krijgen. Het frequente gebruik vantrillende producten kan zenuwbeschadigingen veroorza-ken bij personen met een verminderde doorbloeding(bijv. rokers, diabetici). Als u ongewone beperkingen bespeurt, stopt u direct dewerkzaamheden en raadpleegt u een arts. LET OPHet product maakt deel uit van de 20V IXES serie enmag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor-den opgeladen. Let hierbij op de specificaties van de fa-brikant.

WAARSCHUWINGNeem de veiligheidsvoorschriften en aanwij-zingen voor het opladen en het juiste gebruikin acht zoals in de gebruikshandleiding vanuw accu en oplader van de 20V IXES serieaangegeven. Een gedetailleerde beschrijvingvoor het laadproces en overige informatievindt u in deze afzonderlijke bediening. 62 | NL www. scheppach. com.

GeluidswaardenGeluidsdruk LpA76,8 dBMeetonnauwkeurigheid K 3 dBGeluidsvermogen LwA84,8 dBMeetonnauwkeurigheid K 3 dBTrillingskenwaarden (hand-arm-trilling)OppervlakslijpenHoofdgreep vibratie ah2,407 m/s2Meetonnauwkeurigheid K 1,5 m/s2Extra greep vibratie ah3,113 m/s2Meetonnauwkeurigheid K 1,5 m/s2De aangegeven totale trillingswaarde en de aangegevengeluidsemissiewaarde zijn gemeten volgens een stan-daardtestmethode en kunnen worden gebruikt om elektri-sche apparaten met elkaar te vergelijken. De aangegeven geluidsemissiewaarden en de aangege-ven totale trillingswaarde kunnen ook worden gebruikt alsvoorlopige indicatie van de belasting. WAARSCHUWINGDe geluidsemissies en de trillingsemissie-waarde kunnen van de opgegeven waarde af-wijken wanneer de machine daadwerkelijkwordt gebruikt.

Dit is afhankelijk van de wijzewaarop het elektrische apparaat wordt ge-bruikt en de aard van het werkstuk dat wordtbewerkt. Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbijmoeten alle aspecten van de bedrijfscyclus in aanmer-king worden genomen (zoals de tijd dat de machine uit-geschakeld is en de tijd dat deze ingeschakeld is, maaronbelast draait). 7 Uitpakken WAARSCHUWINGHet product en de verpakkingsmaterialen zijn geenkinderspeelgoed. Kinderen mogen niet met plastic zakken, folies enkleine onderdelen spelen. Er bestaat gevaar voorinslikken en verstikkingsgevaar. • Open de verpakking en haal het product er voorzichtiguit.

• Verwijder het verpakkingsmateriaal evenals de ver-pakkings- en transportbeveiligingen (indien voorhan-den). • Controleer of de inhoud van de levering volledig is. • Controleer het product en de hulpstukken op trans-portschade. Meld eventuele schade direct bij hettransportbedrijf dat het product heeft bezorgd. Recla-maties op een later tijdstip worden niet erkend. • Bewaar de verpakking indien mogelijk tot na het ver-strijken van de garantietijd. • Maak u voor aanvang van de werkzaamheden bekendmet het product aan de hand van de gebruikshandlei-ding. • Gebruik bij accessoires alsook slijtage- en reserveon-derdelen uitsluitend originele onderdelen. Reserveon-derdelen zijn verkrijgbaar bij de leverancier. • Geef bij bestellingen onze artikelnummers alsook typeen bouwjaar van het product aan. 8 Voor de ingebruikname WAARSCHUWINGGevaar voor letsel.

Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisselenz. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. 8. 1 Extra greep (3) monteren/demonteren (afb. 1)LET OPGebruik het product uitsluitend met een gemonteerdeextra handgreep. Extra handgreep monterenAanwijzing:De extra handgreep kan links, rechts of boven op de pro-ductkop worden ingeschroefd. 1. Draai de extra handgreep (3) rechtsom vast. Extra handgreep demonteren1. Neem de extra handgreep (3) van het product doordeze linksom te draaien. NL | 63www. scheppach. com.

8. 2 Accu (17) in de accu-houder (18)plaatsen/verwijderen (afb. 1, 7)Accu plaatsen1. Schuif de accu (17) in de accu-houder (18). De accu(17) klikt hoorbaar vast. Accu uitnemen1. Druk op de ontgrendelingsknop (16) van de accu (17)en trek de deze uit de accuhouder (18). 8. 3 Veiligheidsafdekking (15) voor hetsnijden monteren (afb. 6)LET OPGebruik bij het snijden met gebonden slijpmiddelen al-tijd de veiligheidsafdekking voor het snijden. 1. Schakel het product uit en verwijdeer de accu zoalsonder 8. 2 beschreven. 2. Schuif de veiligheidsafdekking (15) op de bescherm-kap (4) tot deze vergrendelt. 3. Bij het demonteren moet u de veiligheidsafdekking(15) iets naar voren trekken om deze los te maken. 8. 4 Beschermkap (4) verstellen (afb. 2, 5) WAARSCHUWINGGebruik de haakse slijper altijd met de beschermkap. De beschermkap moet altijd op de haakse slijper wor-den aangebracht.

Plaats deze dusdanig dat de hoogstemate aan veiligheid kan worden verkregen, dit betekenthet kleinst mogelijke deel van het slijpelement opennaar de bedieningspersoon toe is gericht. De be-schermkap is bedoeld om de operator te beschermentegen fragmenten en onvoorzien contact met slijpele-menten. WAARSCHUWINGLet op dat de beschermkap ten minste in dezelfde hoekals de extra handgreep wordt gemonteerd. Anders kuntu letsel oplopen door de opruwschijf resp. het snijwiel. 1. Draai de beschermkap (4) in de vereiste positie(werkstand). Let er hierbij op dat de beschermkap (4)dusdanig wordt geplaatst, dat de beschermkapfixering(12) over een van de 5 uitsparingen (13) van de be-schermkap (4) ligt (afb. 5). LET OPLet op dat de beschermkapfixering goed in de betref-fende uitsparing ligt. 8.

5 Opruwschijf/snijwiel monteren/vervangenLET OPDraag bij het vervangen van het snijwiel / de opruw-schijf altijd veiligheidshandschoenen. – Neem de afmetingen van de opruwschijf of het snij-wiel in acht. – De diameter van het gat moet zonder speling op deopnameflens passen. – Geen reduceerstukken of adapter gebruiken.

Aanwijzing:Gebruik uitsluitend een vuilvrije schijf. WAARSCHUWINGGevaar voor letsel. Bedien de spindelvergrendelknop alleen bij een stil-staande opnamespindel. 1. Druk de spindelvergrendelknop (5) in voor het blokke-ren van de aandrijving. 2. Draai de spanmoer (6) met behulp van de tweegats-montagesleutel (9). 3. Draai de opruwschijf of het snijwiel met de opschriftzij-de naar het product, op de opnameflens (7). 4. Plaats aansluitend de spanmoer (6) met de iets hoge-re zijde omhoog, weer op de opnamespindel (8). 8. 5. 1 Bij dunne slijpschijven (afb. 3, 4)Aanwijzing:De band van de spanmoer wijst naar boven zodat eendunne slijpschijf veilig kan worden gespannen. 1. Druk de spindelvergrendelknop (5) in voor het blokke-ren van de aandrijving. 2. Haal de spanmoer (6) met behulp van de tweegats-montagesleutel (9) weer goed aan. 8. 5. 2 Bij dikke slijpschijven (afb. 3, 4)* = niet meegeleverd.

Aanwijzing:De band van de spanmoer wijst omlaag zodat de slijp-schijf goed op de opnamespindel kan worden aange-bracht. 1. Druk de spindelvergrendelknop (5) in voor het blokke-ren van de aandrijving. 2. De spanmoer (6) met behulp van de tweegats-monta-gesleutel (9) rechtsom aanhalen. Aanwijzing:Als de schijf na het vervangen onrustig loopt of trilt, moetdeze schijf direct worden vervangen. • Laat het product na het vervangen van een schijf uitvoorzorg 60 seconden draaien op het hoogste toeren-tal. Let op ongewone geluiden en vonkontwikkeling. • Controleer of alle bevestigingsdelen juist zijn aange-bracht. 64 | NL www. scheppach. com.

• Let op dat de draairichtingspijl (indien voorhanden) ophet snijwiel of de opruwschijf* (ook diamant-snijwie-len*) en de draairichting van het product (draairich-tingspijl op de productkop) met elkaar overeenkomen. 9 Bediening WAARSCHUWINGGevaar voor letsel. Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisselenz. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. LET OPLet op dat de omgevingstemperatuur, tijdens de werk-zaamheden niet hoger is dan 50°C en niet lager is dan–20°C. LET OPHet product maakt deel uit van de 20V IXES serie enmag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor-den opgeladen. Let hierbij op de specificaties van de fa-brikant. 9. 1 Aan/uit-schakelaar (1) (afb.

1)LET OPControleer het geplaatste gereedschap voor gebruik ofalle bevestigingsdelen juist zijn aangebracht. Aanwijzing:Schakel de haakse slijper altijd in voordat deze in contactkomt met het materiaal en geleid het product daarna pasop het werkstuk. Aanwijzing:Als het product door overbelasting blokkeert en uitscha-kelt, start deze weer zodra de oorzaak voor de blokkadeis verholpen (autostart-functie). Inschakelen1. Schuif de aan/uit-schakelaar (1) naar voren om hetproduct in te schakelen. VOORZICHTIGSchakel het product na de werkzaamheden altijd uit enwacht tot de slijpschijf volledig tot stilstand is gekomen,voordat u het product neerlegt. Uitschakelen1. Voor het uitschakelen, laat u de aan/uit-schakelaar (1)los. 9. 1. 1 ContinubedrijfContinubedrijf inschakelen1. Schuif de aan/uit-schakelaar (1) naar voren om hetproduct in te schakelen. 2.

2 Toerental instellenAanwijzing:Het toerental kan ook tijdens het gebruik worden gewij-zigd. Met het stelwiel voor de toerentalselectie (2) kunt u hettoerental selecteren:1 = laagste toerental, bijv. voor oppervlakbewerking:slijpen, polijsten6 = hoogste toerental, bijv. voor doorslijpenWij adviseren u dat u het toerental in de praktijk test omdeze vast te stellen. Welk toerental bij het werken praktisch is, hangt er van afwelke werkzaamheden u wilt verrichten met het product. Bij het doorslijpen geeft het gebruik van een hoog toeren-tal vaak geen probleem. Bij het slijpen of polijsten van deoppervlakken is een laag toerental beter. 10 WerkinstructiesAanwijzing:Slijpelementen mogen uitsluitend voor de aanbevolentoepassingen worden gebruikt. Anders kunnen ze breken,beschadigd raken en letsel veroorzaken. Schakel de slijpschijf ALTIJD uit als het product tijdenshet werken is gevallen.

Een slijpschijf of snijwiel mag NOOIT tegen het werkstukslaan of stoten. Let met name op bij het bewerken van hoeken, scherpekanten etc. erop dat de slijpschijf niet springt of blijft han-gen. Dit zou controleverlies en terugslag kunnen veroor-zaken. Gebruik het gereedschap NOOIT met houtsnij- of anderezaagbladen. Dergelijke zaagbladen veroorzaken bij ge-bruik op een haakse slijper frequent terugslaan en contro-leverlies, wat tot letsel kan leiden. Ruwslijpen WAARSCHUWINGGebruik nooit snijwielen voor het opruwen. • Beweeg de haakse slijper met matige druk overhet werkstuk heen en weer. • Breng bij zacht materiaal de opruwschijf in eenvlakke hoek boven het werkstuk, bij hard materi-aal in een iets steilere hoek. Doorslijpen WAARSCHUWINGGebruik nooit opruwwielen voor het doorslijpen.

VOORZICHTIGHet slijpgereedschap blijft na het uitschakelen nadraai-en. Rem deze niet af door zijdelings tegen te drukken. •Beveilig het werkstuk. Gebruik de kleminrichtingen/bankschroef om het werkstuk vast te houden. Het werk-stuk wordt dan beter vastgehouden dan met de hand. • Schakel het product voor het neerleggen altijd uiten wacht tot het product tot stilstand is gekomen. • Gebruik het product uitsluitend voor een drogesnedes resp. droog slijpen. • De extra handgreep moet bij alle werkzaamhedenop het product zijn gemonteerd. • Asbesthoudend materiaal mag niet worden be-werkt. Asbest wordt beschouwd als kankerverwek-kend. Zo handelt u goed: GEVAARVoer het product altijd in tegengestelde rich-ting door het werkstuk. Er bestaat een risico op terugslag als het product in detegenovergestelde richting wordt gevoerd. Het productkan uit de snede worden gedrukt.

• Breng het product altijd ingeschakeld tegen hetwerkstuk. Til het product na het bewerken van hetwerkstuk op en schakel deze daarna pas uit. • Houd het product tijdens het werk altijd goed vastmet beide handen. Zorg voor een veilige stand. • Voor de beste slijpwerking beweegt u het product ge-lijkmatig in een hoek van 15° tot 30° (tussen de slijp-schijf en het werkstuk) op het werkstuk heen en weer. • Bij het werken van schuine oppervlakken mag hetproduct niet met grote kracht op het werkstukworden gedrukt. Als het toerental sterk omlaag valt,moet u de aandrukkracht reduceren, om een veilig ef-fectief werken mogelijk te maken. Als het product plot-seling volledig geremd of geblokkeerd wordt, moet hetproduct direct worden uitgeschakeld. • Loskoppelen: Werk met matige aanvoer en kantelhet snijwiel niet.

• Opruwschijven en snijwielen worden tijdens hetwerken zeer heet – laat deze voordat u ze aan-raakt, eerst volledig afkoelen. •Gebruik het product nooit voor andere doeleinden. • Let er altijd op dat het product is uitgeschakeld,voordat u de accu op het product aansluit.

• Schakel bij gevaar direct het product uit en verwij-der de accu. Zorg er voor dat het product eenvoudigtoegankelijk is en in noodgeval zonder problemen kanworden bereikt. • Verwijder de accu bij werkonderbrekingen, metname bij werkzaamheden aan het product en alshet product niet wordt gebruikt. Het product moetaltijd schoon, droog en vrij van olie of smeervet zijn. • Wees altijd alert. Let altijd op waar u mee bezigben en ga verstandig te werk. Gebruik het apparaatin geen geval als u niet geconcentreerd bent of u nietgoed voelt. 11 Reiniging en onderhoud WAARSCHUWINGLaat reparatie- en onderhoudswerkzaamhe-den, die niet in deze gebruikshandleiding be-schreven staan, uitvoeren door een gespeci-aliseerde werkplaats. Gebruik uitsluitend ori-ginele reserveonderdelen. Er bestaat gevaar voor ongevallen. Voer on-derhouds- en reinigingswerkzaamheden door-gaans uit met een verwijderde accu.
