MP-1

Relaismodule

mp1_nl 02/22

De MP-1 relaismodule wordt gebruikt om apparaten met een hoog stroomverbruik te

besturen door middel van OC-uitgangen met een lage stroomsterkte. Het relais zorgen voor

galvanische scheiding van stuur- en voedingssignalen. De module kan werken met

verschillende apparaten die zijn uitgerust met OC-uitgangen, zoals alarmsystemen,

communicatiemodules, automatiseringsapparaten, enz.

1.Eigenschappen

4 stuuringangen.

4 relais uitgangen.

5 voedingsuitgangen beveiligd met vertragingszekeringen.

2.Print

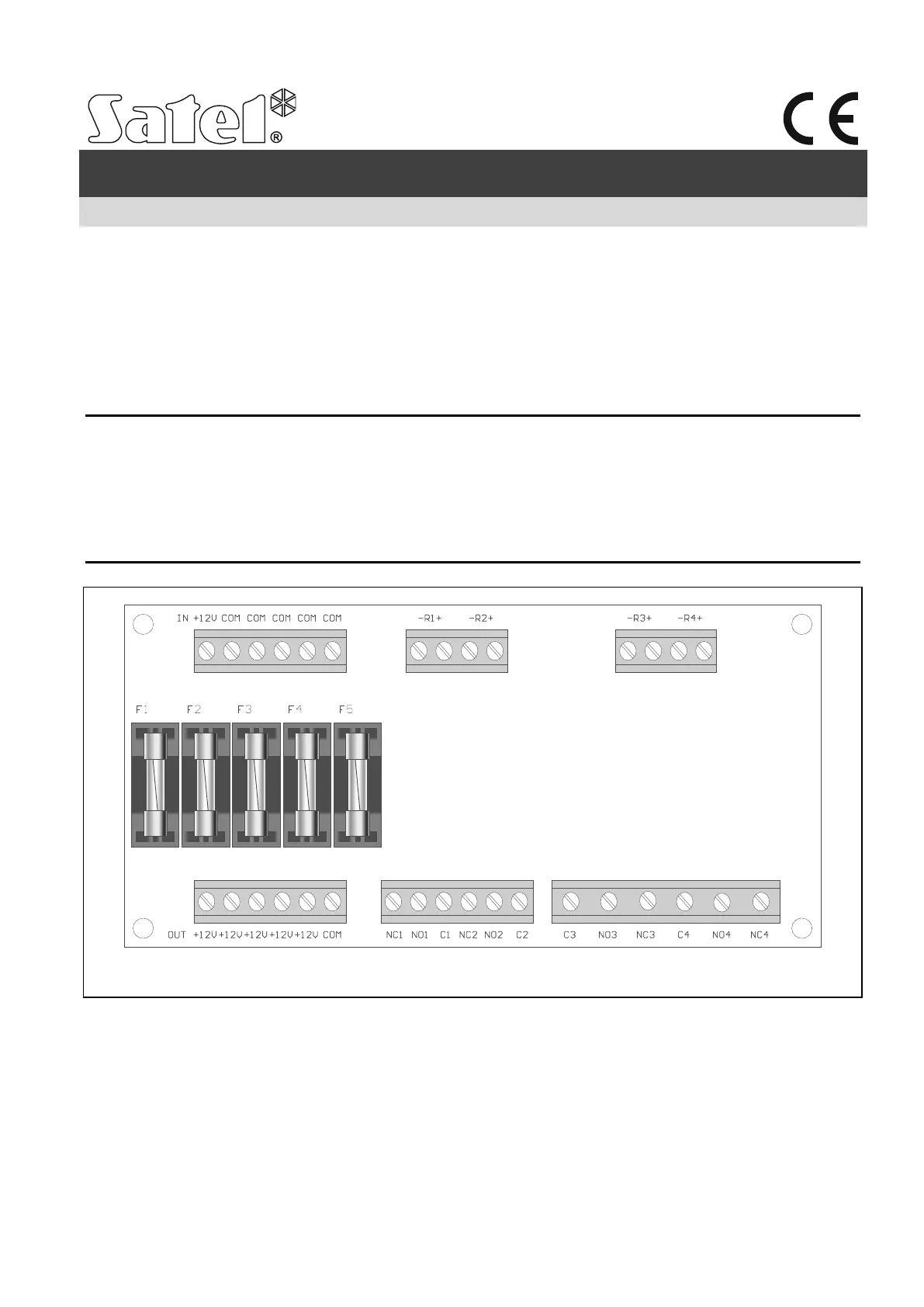

Afb. 1. Print aanzicht.

Beschrijving van de aansluitingen

IN +12 V- +12 V DC voedingsingang.

COM- common ground.

-R1+…-R4+- stuuringangen van relais. Verbind de common ground met de “-”

aansluiting en de +12 V DC-spanning met de “+” aansluiting.

OUT +12 V- +12 V DC voedingsuitgangen beveiligd met vertragingszekeringen.

NC1…NC4- relais uitgang, normaal gesloten contact.

NO1…NO4- relais uitgang, normaal geopend contact.

C1…C4- relais uitgang, common contact.
