KABELSET VOOR HET PROGRAMMEREN

VAN APPARATEN MET EENRS-232 TTL

POORT

DB9FC/RJ-KPL

db9fcrj_nl01/08

DeDB9FC/RJ-KPL kabelsetbevat deDB9FC/RJ hoofdkabel, RJ/PIN3 adapter, PIN3/RX

adapter en eenconnector met tweeRJ (6-pins) aansluitingen. De eerstetwee genoemde

kabels zijn gemarkeerd met gelelabels met hierop bijbehorendesymbolen geprint.

Deze set vervangtdetwee kabels die eerder zijn geproduceerd onder denaam

DB9FC/PIN3 (of RS-CA5/6/R-2/4) en DB9FC/RJ. De kabel maakt het mogelijk met de

computer verbinding te maken naarapparaten met eenmet eenRS-232 TTL poort, ongeacht

wat voor soort aansluiting wordt gebruikt (PIN3 of RJ).

DeDB9FC/RJ kabelheefteeningebouwdedata converter vanRS-232 (-12V, +12V) naar

RS-232 TTL (0V, +5V).

De set is ontworpen voor gebruik met de volgende apparatuur:

−VERSA alarmsystemen;

−MICRA alarmsystemen;

−GPRS-T1, GPRS-T2 communicatie modules;

−RX-2K, RX-4K, RE-4K draadloze handzendersets;

−RXH -1K, RXH-2K, RXH-4K draadloze handzendersets;

−INT-RX 433MHz handzender uitbreidingsmodules;

−ACCO-KP, ACCO-KP-PS toegangscontrole modules;

−ACTIVA, Actief infrarood.

Opmerking:Voor de DB9FC/RJ kabel welkegeproduceerdis tot en met2007en

afzonderlijk verkocht is (zonderadapters), kunnen nietde draadloze

handzendersets meteen PIN3aansluitingenprogrammeren(zelfs niet bij

gebruik van de adapterdie hier beschreven worden).

Deonderstaande figuren laten de aansluitschema’szien.

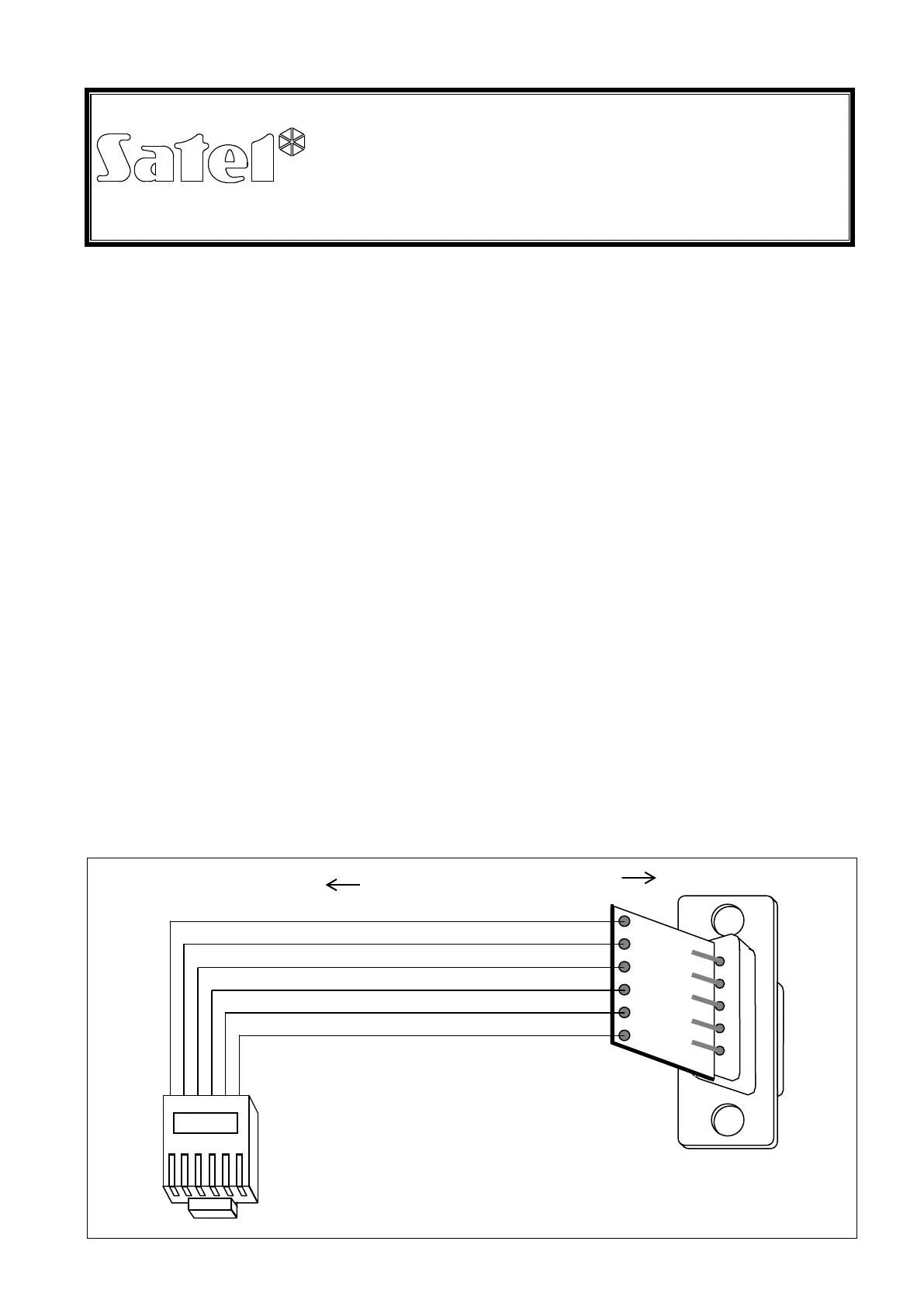

Figuur 1. Aansluitschema – DB9FC/RJ kabel

1

2

3

4

5

naar het alarmsysteem

(Overzicht van de RJ plug )

DB9F

naar de computer

(Overzicht van de converter print gemonteerd

in de DB9F female connector

)

654321
