12.強力な電磁波を発生するもの、帯電しているものの近くでは使用し

ないこと。

13.

内蔵電池および内蔵ヒューズ交換を除く修理・改造は行わないこと。

14.年1回以上の点検は必ず行うこと。

15.屋内で使用すること。

－2－

セーフティ（安全）キャップについて

30 A＋専用入力端子（30 Aレンジ）にはヒューズが装着されておりません。

誤測定しないように充分注意してください。誤ってこの入力端子に電圧

を加えますと大電流が流れ、本器を破損するばかりではなく測定者にも

危険が及ぶ恐れがあります。

そこで入力端子の誤挿入防止対策の一つとして30 A端子にセーフティ・

キャップがついております。30 A端子を使用する場合はセーフティ・

キャップを＋入力端子へ差し込んでおいてください。また、大電流測定後

は必ずセーフティ・キャップを30 A入力端子へ差し込んでおいてください。

1-3最大過負荷保護入力値

注意：AC電圧はサイン波の実効値で規定。

＊

印は5秒間以内。

【2】用途と特長

2-1用 途

本器は小容量電路の測定用に設計された、携帯用アナログマルチテスタで

す。小型通信機器や家電製品、電灯線電圧や各種電池の測定などに威力を

発揮します。

2-2特 長

・耐ショック・トートバンドメータ搭載

・スタンド機能付き

・導通チェックブザー付き

ファンクション（レンジ）

入力端子最大定格入力値最大過負荷保護入力値

ACV 120～300

DCV 3～60

ACV 30

DCV 0.3

DCA 0.5/3

Ω

DCA 30

＋、－

各レンジ

最大目盛値

DC 500 V

AC 500 VまたはPEAK MAX700 V

＊DC 200 V

AC 200 VまたはPEAK MAX250 V

DC 200 V

AC 200 VまたはPEAK MAX250 V

ヒューズ保護

＊PEAK MAX30 A ヒューズ保護なし

電圧・電流

入力禁止

最大目盛値30 A、－

注 意強力な電磁界、静電界のある場所での測定、高周波を多量に含

む回路の測定では誤動作することがあります。

－3－

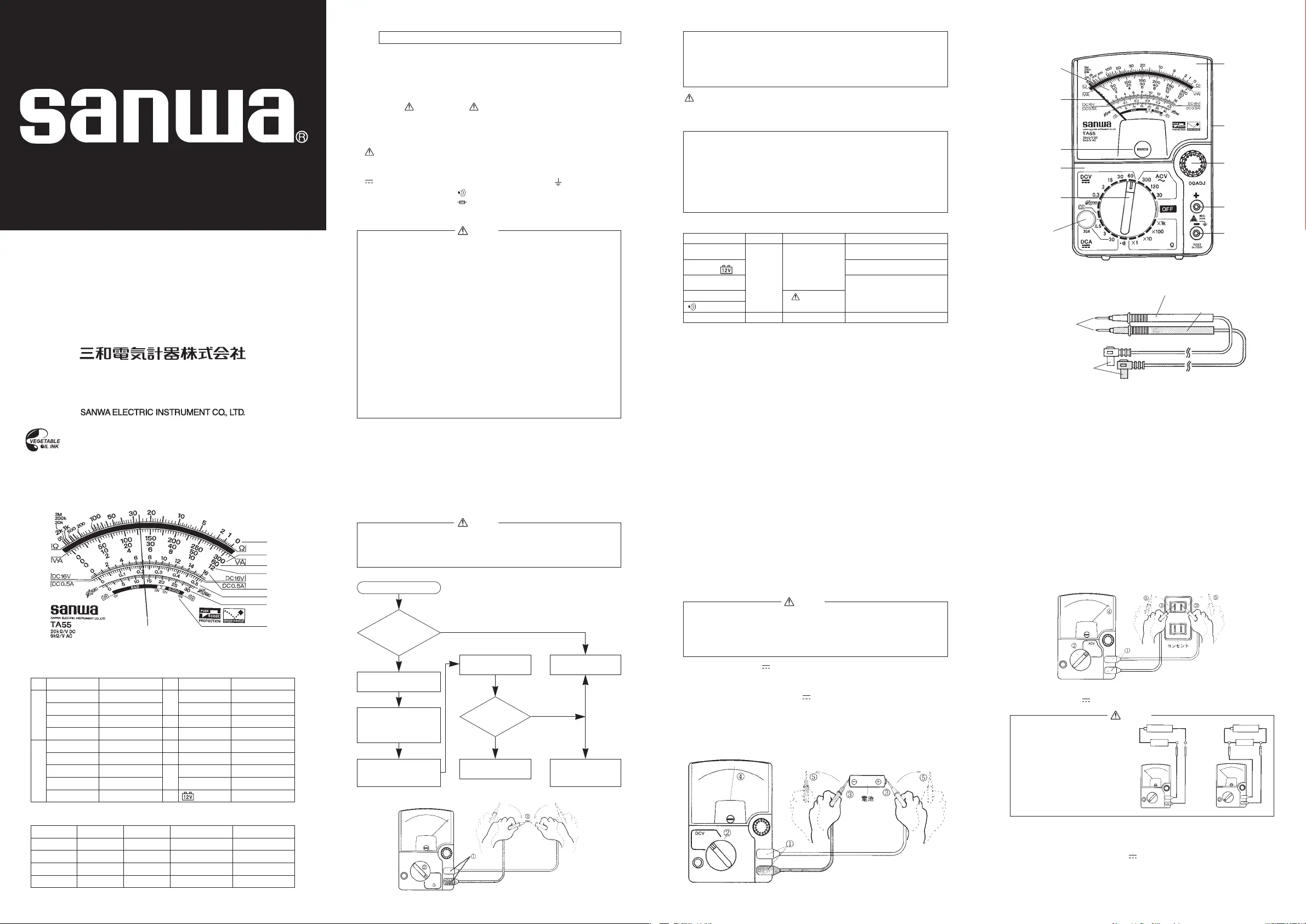

【3】各部の名称

テストリード（TL-91）

テストリード（赤）

テストリード（黒）

テストピン

プラグ

－入力端子

＋入力端子

0 Ω調整つまみ

リヤケース

メータカバー

目盛板

指針

パネル

レンジ切り換え

つまみ

30 A（＋）専用

入力端子

（セーフティキャップ付き）

メータ0位置

調整器

使用レンジ読み取り倍率使用レンジ読み取り倍率

Ω×1 k×1 k（1000）

Ω×100×100

Ω×10×10

Ω×1×1

DCV 30×0.1

DCV 3×0.01

DCV 0.3×0.001

ACV 300×1

ACV 30×0.1

【4】指示の読み取り方

①

②

③

④

⑤

⑥

⑦

⑧

●本器の②～④の目盛については使用する目盛が解り易いようにパネルの測

定レンジ表示と同色に色分けされております。

①

②

②

③

④

⑤

⑥

⑦

⑧

DCA 3×0.01

DCA 30×0.1

DCV 60×1

ACV 120×10

DCV 16×1

DCA 0.5×1

PROBE（30 A）×1

PROBE（300 A）×10

GOODまたはBAD

●上図指針位置での読み取り例

ファンクション

レンジ目盛番号読み取り方読み取り結果

Ω×100①26×1002600 Ω＝2.6 kΩ

DCV30 V②130×0.113 V

ACV120 V④5.2×1052 V

DCA0.5 A⑥0.215×10.215 A

－4－

【5】測定方法

5-1始業点検

1.本体およびテストリードが傷んでいたり、壊れている場合は使用しな

いこと。

2.テストリードが切れたりしていないことを確認すること。

警 告

－5－

スタート

②レンジ切り換えつま

みをΩレンジに合わ

せます。

各測定へ進んでく

ださい。

ヒューズまたは電池

を交換して①からや

り直してください。

①テストリードの赤プ

ラグを＋測定端子に、

黒プラグを－測定端

子に接続します。

テストリードおよび

ヒューズの断線確認

本体および

テストリードの外観が壊れ

ていませんか？

そのまま使用せず、修

理を依頼してください。

③

赤・黒のテストピン

をショートします。

指針が大きく右

へ振れますか？

壊れている

壊れていない

振れない

振れる

5-3-1直流電圧（DCV）最大測定電圧 DC 60 V

①テストリードの赤プラグを＋入力端子に、黒プラグを－入力端子に差し

込みます。

②レンジ切り換えつまみでDCVの最適なレンジに合わせます。

③被測定回路のマイナス電位側に黒のテストピンを、プラス電位側に赤の

テストピンを接触させます。

④V、A目盛にて指針の指示を読み取ります。

⑤測定後は被測定回路から赤黒のテストピンをはずします。

5-2レンジの設定方法（最適レンジの設定）

①電圧（V）、電流（A）測定時の最適なレンジ

2 Vを測定する場合は3 Vレンジ、20 Vの場合は30 Vレンジというように、

測定する値よりも大きく、かつ近いレンジを選びます。測定値の見当が

つかない場合は最大レンジで測定してみます。

②抵抗（Ω）測定時の最適なレンジ

なるべく中央寄りの指示をするレンジを選びます。

例えば1 kΩの測定では×1 kではなく、×100を選びます。

5-3電圧（V）測定

1.各レンジの最大定格入力電圧を超えた入力信号を加えないこと。

2.測定中は他のレンジに切り換えないこと。

3.測定値の見当がつかない場合は、最大レンジで測定すること。

4.測定中はテストリードのつばよりテストピン側を持たないこと。

警 告

－6－

5-3-2交流電圧（ACV～）最大測定電圧 AC 300 V

①テストリードの赤プラグを＋入力端子に、黒プラグを－入力端子に差し

込みます。

②レンジ切り換えつまみでACV～の最適なレンジに合わせます。

③被測定回路に赤黒のテストピンを接触させます。

④V、A目盛にて指針の指示を読み取ります。

⑤測定後は被測定回路から赤黒のテストピンをはずします。

●正弦波交流以外の測定では誤差を生じます。

●周波数が高くなると誤差が大きくなります。

①テストリードの赤プラグを＋入力端子に、黒プラグを－入力端子に差し

込みます。但し、DC 30 Aレンジを使用するときには30 A＋専用入力

端子のセーフティ・キャップを外し、赤プラグを差し込みます。

②レンジ切り換えつまみでDCAの最適なレンジに合わせます。

③被測定回路を切り離し負荷と直列になるように接続します。

④V、A目盛にて指針の指示を読み取ります。（0.5 Aは専用目盛）

⑤測定後は被測定回路から赤黒のテストピンをはずします。

1.入力端子には外部よりの電圧

を絶対に加えないこと。

2.必ず負荷を通して直列に接続

すること。＊右図参照

3.入力端子に最大定格電流を超

える入力を加えないこと。

警 告

5-4直流電流（DCA）測定 最大測定電流30 A

電源

負荷

電源

負荷

（○）（×）

－7－

【1】

安全に関する項目～ご使用の前に必ずお読みください。～

このたびはアナログマルチテスタTA55型をお買い上げいただき、誠にあ

りがとうございます。

ご使用前にはこの取扱説明書をよくお読みいただき、正しく安全にご使用

ください。そして常にご覧いただけるように製品と一緒にして大切に保管し

てください。

本文中の“●警告”および“●注意”の記載事項は、やけど

・・・

や感電

・・

など

の事故防止のため、必ずお守りください。

1-1警告マークなどの記号説明

本器および『取扱説明書』に使用されている記号と意味について

●：安全に使用するための特に重要な事項を示します。

・警告文はやけどや感電などの人身事故を防止するためのものです。

・注意文は本器を壊すおそれのあるお取り扱いについての注意文です。

●：直流電圧（DCV）～：交流電圧

（ACV）●：グランド

Ω：抵抗

●：ブザー＋：プラス

－：マイナス

●：ヒューズ

1-2安全使用のための警告文

－1－

以下の項目は、やけどや感電などの人身事故を防止するためのものです。

本器をご使用する際には必ずお守りください。

1.6 kVAを超える電力ラインでは使用しないこと。

2.AC 33 Vrms

（46.7 Vpeak）またはDC 70 V以上の電圧は人体に危険なため

注意すること。

3.最大定格入力値を超える信号は入力しないこと。

4.最大過負荷入力値を超えるおそれがあるため、誘起電圧、サージ電

圧の発生する（モータ等）ラインの測定はしないこと。

5.本体またはテストリードが傷んでいたり、壊れている場合は使用し

ないこと。

6.ケースまたは電池ぶたをはずした状態では使用しないこと。

7.ヒューズは必ず指定定格および仕様のものを使用すること。

ヒューズの代用品を用いたり短絡することは絶対にしないこと。

8.テストリードは指定（TL-91）のものを使用し、測定中はテストリード

のつばよりテストピン側を持たないこと。

9.測定中は他のファンクションまたは他のレンジに切り換えないこと。

10.測定ごとのレンジおよびファンクション確認を確実に行うこと。

11.本器または手が水などでぬれた状態での使用はしないこと。

警 告

TA55

DRAWING No.TA55 11-1712 2040 2040

オモテ

マルチテスタ

MULTITESTER

取扱説明書

INSTRUCTION MANUAL

11

-

171220402040

植物油インキを使用しています。

INSTRUCTION MANUAL

本社

=

東京都千代田区外神田2

-

4

-

4・電波ビル

郵便番号

=

101-0021・電話

=

東京（03）3253

－

4871

郵便番号

=

556

-0003・

電話

=

大阪

（06）6631－7361

㈹

㈹

大阪営業所

=

大阪市浪速区恵美須西2

-

7

-

2

Dempa Bldg., 4-4 Sotokanda 2-Chome, Chiyoda-ku, Tokyo, Japan
