Inleiding

Introduction

Einleitung

Technical Information

Charactéristique technique

Technische Spezikationen

Technische specicatie

Manual

Pump logic module for KL06 wiring centre

Model: PL06

Issue Date: Mar 2020

V001

Maintaining a policy of continuous product development SALUS Controls

plc reserve the right to change specification, design and materials

of products listed in this brochure without prior notice.

SALUS Controls is a member of the Computime Group

www.saluscontrols.com

PRODUCER:

SALUS Controls Plc Units 8-10

Northfield Business Park Forge

Way, Parkgate, Rotherham S60

1SD, United Kingdom

Introduction

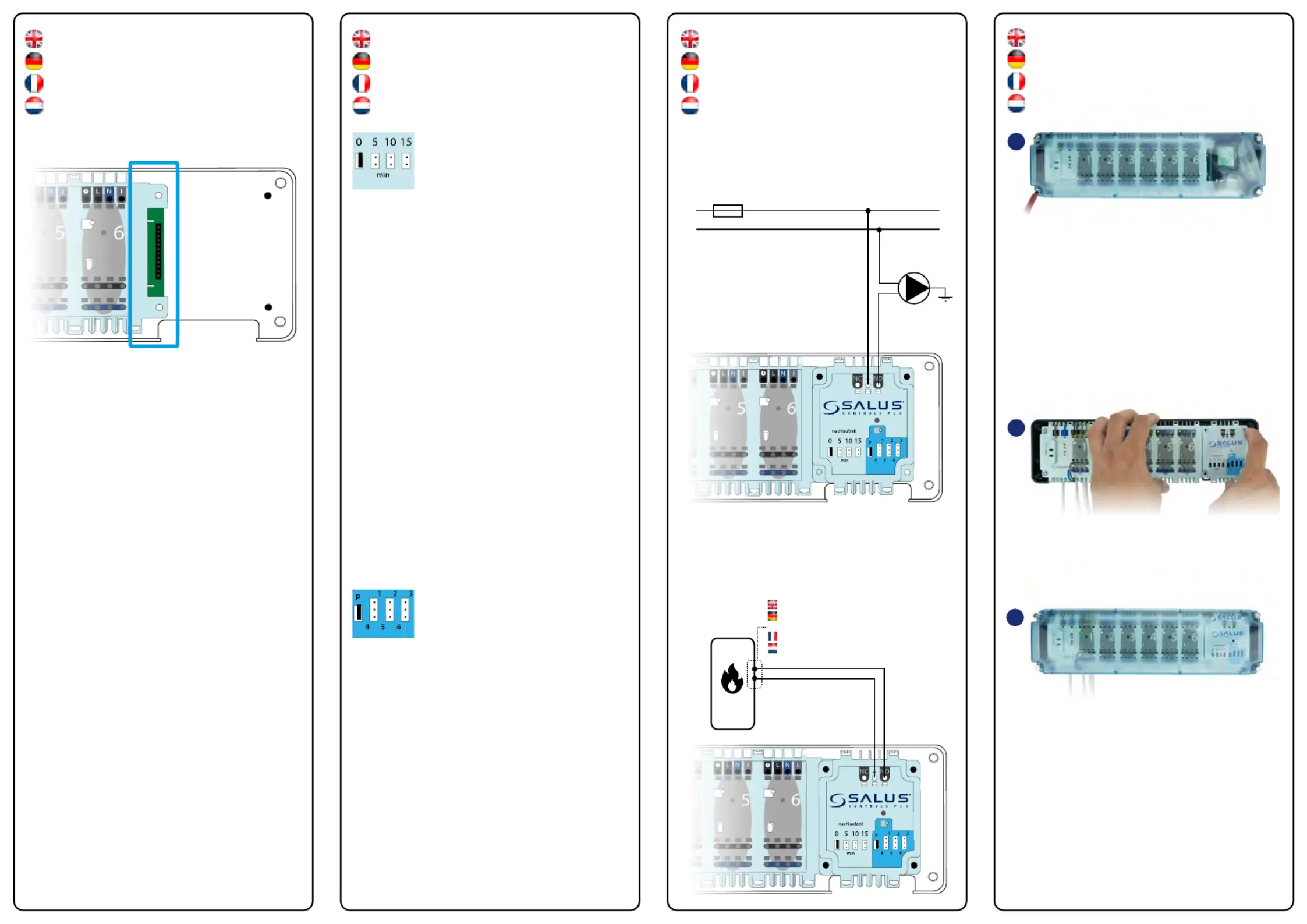

The PL06 module extends the functionality of the KL06 wiring centre. The

Module is used to control the pump (or boiler) using volt-free NC/COM/

NO contacts. When any of the thermostats connected to the KL06 230V

call for heat, COM/NO contacts are closed. COM/NO contacts are open

when thermostats connected the wiring centre stop calling for heat.

Product Compliance

This product complies with the essential requirements and other relevant

provisions of the following EU Directives: EMC 2014/30/EU, Low Voltage

Directive LVD 2014/35/EU, RoHS directive 2011/65/EU. The full text of

the EU Declaration of Conformity is available at the following internet

address: www.saluslegal.com

Safety Information

Use in accordance with national and EU regulations. The device should

be used for the purpose intended and kept in dry conditions. The product

is for indoor use only. Installation must be carried out by a qualied

person in accordance with national and EU regulations.

Before carrying out any installation or connecting wires, make sure that

the device is not connected to any power source. Installation must be

carried out by a qualied person. Incorrect connection of the wires may

cause damage to the wiring centre. The module must not be used in

damp conditions or exposed to water.

Das PL06 Modul erweitert die Funktionalität der Klemmleiste KL06.

Das Modul regelt die Laufzeit der Pumpe (oder des Brenners), dazu

werden die potentialfreien Anschlüsse NC/COM/NO genutzt. Gibt es bei

einem oder mehreren Thermostaten eine Heizanforderung, dann wird

das Relais COM/NO geschlossen und die Pumpe läuft. Gibt es keinerlei

Heizanforderung, dann wir das Relais COM/NO geönet und die Pumpe

stoppt – es wird aktiv Energie gespart.

Le module PL06 étend les fonctionnalités du centre de câblage KL06. Le

module permet de contrôler la pompe (ou la chaudière) via de contacts

libres de potentiel, NF/COM/NO. Lorsqu’un des thermostats connectés au

KL06 230V demande de chauage, les contacts COM/NO sont fermés.

Les contacts COM/NO sont ouverts lorsque les thermostats connectés au

centre de câblage cessent de demander de chauage.

Produktkonformität

Conformité du produit

Dieses Produkt erfüllt die wesentlichen Anforderungen der EMC

2014/30/EU, LVD 2014/35/EU und RoHS 2011/65/EU. Den vollständigen

Text der EU Komformitätserklärung können Sie auf www.saluslegal.com

einsehen.

Ce produit est conforme aux exigences essentielles et aux autres

dispositions pertinentes dénies dans les directives de l’UE suivantes: EMC

2014/30/EU, LVD 2014/35/EU et RoHS 2011/65/EU. Le texte complet de la

déclaration de conformité UE est disponible sur www.saluslegal.com

Sicherheitsinformationen

Das Produkt muss gemäß der EU- und der nationalen Richtlinien

verwendet werden. Nur für eine Verwendung in Innenräumen. Halten

Sie Ihr Gerät vollständig trocken. Dieses Produkt muss von einer fachlich

geeigneten Person gemäß sämtlicher EU- und nationalen Richtlinien

installiert werden.

Vor Installation, bitte unbedingt darauf achten, dass alle Komponenten

stromlos sind! Installation und elektrischen Anschluss müssen von

qualiziertem Fachpersonal durchgeführt werden. Inkorrekte Anschlüsse

können zu Schäden der Klemmleiste bzw. des Pumpenlogikmoduls

führen. Das Modul darf weder Feuchtigkeit, Dampf noch Wasser

ausgesetzt werden!

De PL06 module verlengt de functie van het KL06 bedradingscentrum.

De module wordt gebruikt om de pomp (of boiler) te bedienen door

voltvrije NC/COM/NO contacten. Wanneer één van de thermostaten

verbonden met de KL06 230V om verwarming verzoekt, worden de

COM/NO contacten gesloten. COM/NO contacten zijn open wanneer

thermostaten verbonden met het bedradingscentrum niet langer om

warmte verzoeken.

Productconformiteit

Dit product voldoet aan de essentiële vereisten en andere

relevante bepalingen van de volgende EU-richtlijnen: 2014/30/EU

(elektromagnetische compatibiliteit), 2014/35/EU (laagspanning) en

2011/65/EU (beperking van gevaarlijke stoen). De volledige tekst van de

EU-verklaring van overeenstemming is te vinden op www.saluslegal.com

Veiligheidsinformatie

Informations de sécurité

Gebruik in overeenstemming met nationale en Europese regelgeving.

Gebruik het apparaat zoals bedoeld en houd het droog. Uitsluitend

binnenshuis gebruiken. Installatie dient te worden uitgevoerd door

een gekwaliceerd persoon overeenkomstig nationale en Europese

regelgeving.

Voordat een installatie wordt uitgevoerd of draden worden verbonden,

bevestig dat het toestel niet verbonden is met een stroombron. De

installatie moet worden uitgevoerd door een bevoegd persoon. Verkeerd

verbonden draden kunnen het bedradingscentrum beschadigen. De

module mag niet worden gebruikt in vochtige omstandigheden en mag

niet worden blootgesteld aan water.

Utilisez le produit dans le respect des réglementations nationales et

européennes. Utilisez le dispositif conformément à sa destination et

maintenez-le au sec. Produit conçu pour un usage intérieur uniquement.

Seule une personne qualiée est autorisée à installer ce produit

conformément aux réglementations nationales et européennes.

Avant toute installation, assurez-vous que l’appareil n’est connecté à

aucune source d’alimentation. L’installation doit être eectuée par une

personne qualiée. Une mauvaise connexion des ls peut endommager

le centre de câblage. Le module ne doit pas être utilisé dans des

conditions humides ou exposé à l’eau.

Power Supplyfrom the KL06 wiring centre

Max load5 (2) A

OutputNO/COM/NC relay

Dimensions [mm]60 x 80 x 20

Alimentationpar le centre de câblage KL06

Pouvoir de coupure5 (2) A

Sortiesrelais NC/COM/NO

Dimensions [mm]60 x 80 x 20

StromversorgungÜber die Klemmleiste KL06

Max. Schaltstrom5 (2) A

Anschlüsse

Stromlos Oen (NO)/COM/

Stromlos Geschlossen (NC)

Abmessungen [mm]60 x 80 x 20

Voedingvan het KL06 bedradingscentrum

Maximale belasting5 (2) A

OutputNO/COM/NC relais

Afmetingen [mm]60 x 80 x 20

Product specificaties
