19ELEKTRISCHE TACKERVertaling van de originele instructiesVoldoet aan de relevante EU-richtlijnenVEILIG WERKEN MET ELEKTRISCH GEREEDSCHAPWAARSCHUWING. Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en voorschriften om ze later opnieuw te kunnen raadplegen. Het begrip "elektrisch gereedschap" verwijst hier naar apparaten met netsnoer voor gebruik via het elektriciteitsnet en naar apparaten zonder netsnoer voor gebruik met een accu. 1) VEILIGE WERKOMGEVINGa) Werk in een schone, goed 4. Tenez l’agrafeuse fermement avec la sortie des agra-fes à plat contre la pièce à fi xer. Fig. 8. 5. Serrez le verrou de sécurité du déclencheur et le déclencheur pour déclencher l’agrafeuse. Fig 9-106.

20verlichte ruimte. Een rommelige of donkere werkplek vergroot de kans op ongelukken. b) Gebruik het gereedschap niet in een omgeving met explo-siegevaar, bijvoorbeeld in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken, die het stof of de dampen tot ontploffi ng kunnen brengen. c) Houd kinderen en omstan-ders uit de buurt tijdens het bedienen van elektrisch ge-reedschap. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2) ELEKTRISCHE VEILIGHEIDa) De netsnoerstekker van het gereedschap moet geschikt zijn voor de wandcontactdoos. Probeer nooit een niet-ge-schikte stekker passend te maken. Gebruik nooit adap-terstekkers met geaarde ge-reedschappen. Niet-geschikte stekkers en wandcontactdozen vergroten de kans op een elek-trische schok.

b) Voorkom dat uw lichaam in aanraking komt met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en ko-elkasten. Er is een verhoogd risico op elektrische schokken wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Als er water in het gereedschap bin-nendringt, kunnen er elektrische schokken ontstaan. d) Gebruik het netsnoer alleen waarvoor dit bedoeld is. Ge-bruik het netsnoer nooit om het gereedschap te dragen of op te hangen of om de stek-ker uit de wandcontactdoos te trekken. Houd het netsnoer uit de buurt van hete oppervlak-ken, olie, scherpe randen en bewegende onderdelen. Be-schadigde of in de war geraakte netsnoeren vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, moet u altijd een verlengsnoer gebruiken dat is goedgekeurd voor buitengebruik.

Een ver-lengsnoer voor buitengebruik beperkt het risico van elektrische schokken. f) Als het onvermijdelijk is dat u het elektrische gereedschap in een vochtige omgeving ge-bruikt, moet u gebruikmaken van een aardlekschakelaar. Een aardlekschakelaar beperkt de kans op elektrische schokken.

3) PERSOONLIJKE VEILIGHEIDa) Wees alert, blijf met uw aandacht bij wat u doet en ga met overleg te werk bij het gebruik van elektrische gereedschappen. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van medicijnen, alcohol of drugs. Een moment van onoplettendheid kan tot ernstig letsel leiden. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het risico van.

21persoonlijk letsel wordt aan-zienlijk beperkt wanneer u per-soonlijke beschermingsmiddelen draagt zoals een stofmasker, slipvaste werkschoenen, een vei-ligheidshelm of gehoorbescher-ming, afhankelijk van de aard en het gebruik van het elektrische gereedschap. c) Voorkom dat het gereedschap onbedoeld wordt ingeschakeld. Zorg dat de schakelaar UIT staat voordat u het gereedschap vastpakt of op het elektriciteitsnet of de accu aansluit. Wanneer u tijdens het dragen van het elek-trische gereedschap uw vinger op de schakelaar houdt of wan-neer u het gereedschap op de stroomvoorziening aansluit terwijl het ingeschakeld is, bestaat er een grote kans op ongevallen. d) Verwijder stelsleutels en dergelijke voordat u het gereedschap inschakelt. Een stelsleutel die vastzit in een dra-aiend onderdeel van het gereed-schap kan tot letsel leiden. e) Reik niet te ver voorover of opzij.

Zorg ervoor dat u stevig en goed gebalanceerd op de grond staat. Hierdoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte werkkleding. Vermijd loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lang haar kunnen verstrikt raken tussen bewegen-de delen. g) Wanneer er voorzieningen voor het afzuigen en opvangen van stof beschikbaar zijn, moeten deze worden aangesloten en gebruikt. Geschikte afzuiging beperkt de risico's van stof. h) Laat de bekendheid door veelvuldig gebruik van het elektrisch gereedschap u niet toelaten onachtzaam te worden en de veiligheidsbeginselen te negeren. Een onachtzame actie kan binnen een fractie van een seconde ernstige verwondingen veroorzaken.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREED-SCHAPa) Zorg dat het gereedschap niet overbelast wordt. Gebruik het juiste gereedschap voor uw werkzaamheden. Met het pas-sende elektrische gereedschap werkt u beter en veiliger binnen het bereik waarvoor het gereed-schap is ontworpen.

b) Gebruik nooit elektrisch gereedschap waarvan de schakelaar defect is. Elek-trische gereedschappen die niet via de schakelaar kunnen wor-den in- of uitgeschakeld, zijn ge-vaarlijk en moeten direct worden gerepareerd. c) Neem de stekker uit de wandcontactdoos of ontkoppel de accu van het gereedschap voordat u wijzigingen aanbrengt, hulpstukken verwisselt of het.

22gereedschap opbergt. Hier-door verkleint u de kans dat het gereedschap per ongeluk wordt gestart. d) Bewaar elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen. Elektrische gereed-schappen kunnen gevaarlijk zijn bij gebruik door onervaren personen. e) Onderhoud het elektrische gereedschap zorgvuldig. Controleer op slecht aansluitende of vastlopende bewegende delen, breuken en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Laat beschadigde onderdelen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden ge-reedschappen. f) Houd messen en snijdende inzetstukken altijd scherp en schoon.

Goed onderhouden snijdende inzetstukken met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te sturen. g) Gebruik elektrische gereedschappen, accessoires, bitjes en andere toebehoren altijd volgens deze aanwijzingen, rekening houdend met de omstandigheden en de werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bedoelde toepassingen kan tot gevaarlijke situaties leiden. h) Houd de handgrepen en de behuizing droog, schoon en vrij van olie en vet. Gladde handgrepen en behuizing zorgen niet voor een veilige gebruik en controle van het gereedschap bij onverwachte situaties. 5) REPARATIEa) Laat het gereedschap uitsluitend door bevoegd personeel repareren met originele vervangende onderdelen. Hierdoor blijft de veiligheid van het gereedschap gewaarborgd. VEILIGHEIDSWAARSCHU-WINGEN VOOR TACKERSGa er altijd vanuit dat het gereedschap geladen is.

Bij onachtzaam gebruik van de tacker kan het gereedschap onverwacht afgaan en kunnen de nagels of nietjes persoonlijk letsel veroorzaken. Richt het gereedschap nooit op uzelf of op anderen. Wanneer er onverwacht nagels of nietjes worden afgeschoten, kan er ernstig letsel ontstaan.

23Als de tacker vastloopt, ontkoppelt u deze eerst van de stroom¬voorziening. Hierdoor weet u zeker dat de tacker niet per ongeluk kan worden geactiveerd terwijl u probeert de vastgelopen nagel of niet te verwijderen. Wees voorzichtig wanneer u vastzittende nagels of nietjes verwijdert. Het mechanisme is mogelijk samengedrukt, zodat de nagel of het nietje plotseling met kracht kan vrijkomen. Gebruik deze tacker nooit om elektriciteitskabels te bevestigen. Deze tacker is niet ontworpen voor het installeren van elektriciteitskabels en kan het isolatiemateriaal van de kabel beschadigen, waardoor elektrische schokken en brandgevaar kunnen ontstaan. De machine dient gebruikt te worden in een overdekte en droge ruimte. De omgevingstemperatuur moet tussen de 15°C en 30°C zijn. De luchtvochtigheid moet minder zijn dan 60%.

TECHNISCHE GEGEVENSModelnummer ESN530 ESN114Type nieten Rapid 53 Rapid 140Lengte nieten 6-14 mm 6-14 mmMagazijncapaciteit, max. # nieten157 stuks 90 stuks Nagel type, lengte Rapid nr. 8, 15 mmMagazijncapaciteit, max. # nagels90 stuksGewicht 0,94 kgSpanning 220–240 V~, 50HzVermogen 2 A, zekering minimum 10 ASnelheid, max. schoten 20 per minuutGELUIDSPRODUCTIEGeluidsdrukniveau (A-weging) LpA = 91,7 dB(A), onzekerheid K = 3 dB(A)Geluidsvermogenniveau (A-weging) LwA = 102,7 dB(A), onzekerheid K = 3 dB(A)Aanbeveling voor de gebruiker is om gehoorbe-scherming te dragen. TRILLINGTotale trillingswaarde = 6,7 m/s2, onzekerheid K = 1,5 m/s2De gespecifi ceerde totale trillingswaarde is gemeten volgens een standaard testmethode en is geschikt voor het onderling vergelijken van gereedschappen. De totale trillingswaarde kan tevens worden gebruikt voor een eerste inschatting van de blootstelling.

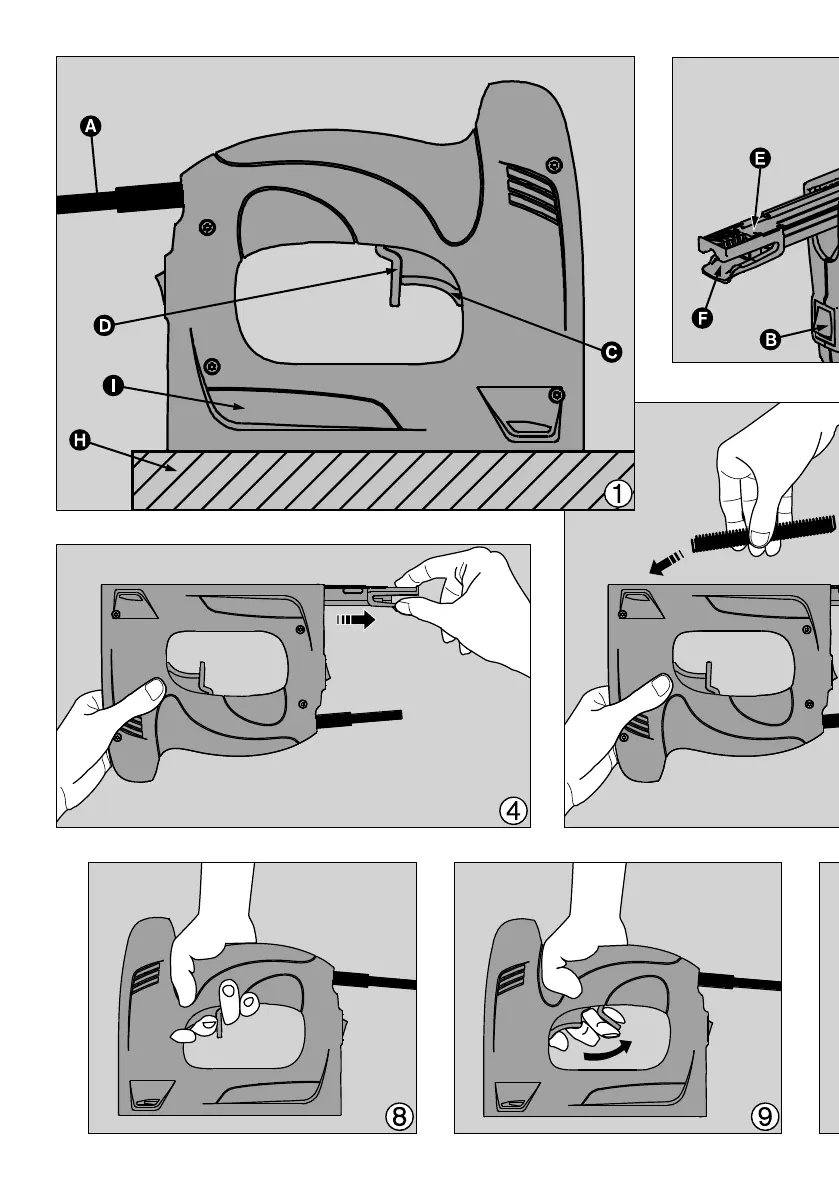

Het is nodig om veiligheidsmaatregelen te iden-tifi ceren om de gebruiker te beschermen die zijn gebaseerd op een schatting van de blootstelling in de feitelijke gebruiksomstandigheden (waarbij rekening wordt gehouden met alle delen van de werkcyclus, zoals de tijden waarop het gereedschap is uitge-schakeld en wanneer het inactief is in aanvulling op de daadwerkelijke gebruiksduur). SYSTEEMVERKLARING ONDERDELEN FIGUUR 1 EN 2 Netsnoer Aan/uit-schakelaar Trekker Veiligheidspal voor de trekker Toevoermechanisme Magazijnvergrendeling Uitvoeropening Werkstuk Label met specificatiesNIETJES / NAGELS IN HET MAGAZIJN LADEN1. Zet de aan/uit-schakelaar UIT en neem de stekker uit de wandcontactdoos. 2. Houd de tacker ondersteboven, druk op de magazijn-vergrendeling en schuif het magazijn open. Fig. 3-43. Plaats de nietjes of de nagels in het magazijn met de punten naar boven en sluit het magazijn.

Let erop dat de nagelstrip rechtop blijft staan in het magazijn. Fig. 5 of 6 Gebruik uitsluitend aanbevolen nietjes of nagels. 4. Controleer of het magazijn veilig vergrendeld is. Fig. 7NIETJES / NAGELS UIT HET MAGAZIJN VERWIJ-DEREN1. Zet de aan/uit-schakelaar UIT en neem de stekker uit de wandcontactdoos. 2. Houd de tacker ondersteboven, druk op de magazijn-.

24vergrendeling en schuif het magazijn open. 3. Verwijder de nietjes of nagels uit het magazijn. 4. Sluit het magazijn. BEDIENINGNIETEN/NAGELEN1. Sluit de tacker aan op een wandcontactdoos (220-240 V, 50 Hz). 2. Zet de aan/uit-schakelaar AAN. 3. Controleer of het gereedschap in goede staat verkeert. 4. Houd de tacker stevig vast en druk de uitvoeropening vlak op het werkstuk. Fig. 85. Haal de veiligheidspal en de trekker over om de tacker af te vuren. Fig. 9-106. Zet na gebruik de aan/uit-schakelaar UIT en neem de stekker uit de wandcontactdoos. OPMERKING: Druk de tacker stevig tegen het werkstuk aan voor het beste resultaat. Fig. 10OPMERKING: Als er een nietje of een nagel is vastgelopen, volgt u de aanwijzingen in het gedeelte 'ONDERHOUD'. Probeer NIET het probleem op te lossen door de trek-ker nogmaals over te halen, omdat de tacker hierdoor beschadigd kan raken.

OPMERKING: Het gereedschap wordt soms warm tijdens het gebruik. Dit is normaal. Als het gereedschap erg heet wordt, wacht u enige tijd totdat het is afgekoeld. OPMERKING: De tacker mag uitsluitend voor goedgekeurde toepassingen worden gebruikt. Het gereedschap is bedoeld voor gebruik binnenshuis op hout of soortgelijke materialen. RICHTLIJNEN VOOR VERLENGSNOERENAanbevolen minimale draaddikte (mm2) voor ver-lengsnoerenLengte tot 10 m: 1,5 mm2Lengte tot 25 m: 2,5 mm2Langer dan 25 m: niet geschiktONDERHOUDNORMAAL ONDERHOUD1. Neem altijd de stekker uit de wandcontactdoos voor-dat u onderhoud verricht. 2. Controleer alle schroeven en draai deze zonodig vast. 3. Houd alle ventilatieopeningen vrij van stof en vuil. 4. Reinig het gereedschap met een droge of licht be-vochtigde doek. Gebruik NOOIT oplosmiddel. 5. Houd de magazijnsleuf schoon. 6. Smeer de uitvoeropening met EEN druppel olie. Fig.

127. Controleer regelmatig of de tacker niet beschadigd is. Vervang of herstel het voor gebruik. EEN VASTGELOPEN NIETJE / NAGEL VERWIJ-DEREN1. Zet de aan/uit-schakelaar UIT en neem de stekker uit de wandcontactdoos. 2.

Houd de tacker ondersteboven, druk op de magazijn-vergrendeling en schuif het magazijn open. 3. Verwijder eerst de losse nietjes of nagels uit het magazijn. 4. Gebruik een kleine tang om de vastzittende nietjes te verwijderen. Fig. 11WAARSCHUWING. Voer GEEN aanpassingen uit op de tacker of onderdelen hiervan en koppel GEEN aparte hulpstukken aan. Als u dit wel doet, ontstaat het risico van persoonlijk letsel. Als het netsnoer moet worden vervangen, moet u dit om veiligheidsredenen door een bevoegde reparatiedienst laten doen. MILIEUApart inzamelen. Elektrisch gereedschap nooit bij het huishoudelijk afval aanbieden. Volgens de Europese Richtlijn 2012/19/EC betref-fende afgedankte elektrische en elektronische apparatuurElektrisch gereedschap moet aan het einde van de le-vensduur bij een speciaal inzamelpunt worden ingeleverd voor recycling.
