Rapid EN330 Handleiding

31EN330Vertaling van de originele instructiesVoldoet aan de relevante EU-richtlijnenVEILIG WERKEN MET ELEKTRISCH GEREEDSCHAPWAARSCHUWING!! Lees alle veilig-heidswaarschuwingen, instructies, illu-straties en specifi caties die bij dit elek-trisch gereedschap zijn meegeleverd. Het niet naleven van alle onderstaande instructies kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.Bewaar alle waarschuwingen en voorschrif-ten om ze later opnieuw te kunnen raadple-gen. Het begrip “elektrisch gereedschap” verwijst hier naar apparaten met netsnoer voor gebruik via het elektriciteitsnet en naar apparaten zon-der netsnoer voor gebruik met een accu. 1) VE ILIGE WERKOMGEVINGa) Werk in een schone, goed verlichte ruim-te.

Een rommelige of donkere werkplek vergroot de kans op ongelukken.b) Gebruik het gereedschap niet in een om-geving met explosiegevaar, bijvoorbeeld in de nabijheid van brandbare vloeistof-fen, gassen of stof. Elektrische gereed-schappen veroorzaken vonken, die het stof of de dampen tot ontploffi ng kunnen brengen.c) Houd kinderen en omstanders uit de buurt tijdens het bedienen van elektrisch gereedschap. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

322) ELEKTRISCHE VEILIGHEIDa) De stekker van het gereedschap moet geschikt zijn voor de wandcontactdoos. Probeer nooit een niet-geschikte stekker passend te maken. Gebruik nooit adapter-stekkers met geaarde gereedschappen. Niet-geschikte stekkers en wandcontact-dozen vergroten de kans op een elektrische schok.b) Voorkom dat uw lichaam in aanraking komt met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koel-kasten. Er is een verhoogd risico op elektri-sche schokken wanneer uw lichaam geaard is.c) Houd het gereedschap uit de buurt van regen en vocht. Als er water in het gereed-schap binnendringt, kunnen er elektrische schokken ontstaan.d) Gebruik het netsnoer alleen waarvoor dit bedoeld is. Gebruik het netsnoer nooit om het gereedschap te dragen of op te hangen of om de stekker uit de wandcontactdoos te trekken.

Houd het netsnoer uit de buurt van hete oppervlakken, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de war geraakte netsnoeren vergroten het risico van een elektrische schok.e) Wanneer u buitenshuis met elektrisch gereedschap werkt, moet u altijd een ver-lengsnoer gebruiken dat is goedgekeurd voor buitengebruik. Een verlengsnoer voor buitengebruik beperkt het risico van elektri-sche schokken.f) Als het onvermijdelijk is dat u het elektri-sche gereedschap in een vochtige omge-

33ving gebruikt, moet u gebruikmaken van een aardlekschakelaar. Een aardlekscha-kelaar beperkt de kans op elektrische schok-ken.3) PERSOONLIJKE VEILIGHEIDa) Wees alert, blijf met uw aandacht bij wat u doet en ga met gezond verstand te werk bij het gebruik van elektrisch gereed-schap. Gebruik het gereedschap niet wan-neer u moe bent of onder invloed staat van medicijnen, alcohol of drugs. Een moment van onoplettendheid kan tot ernstig letsel leiden.b) Gebruik persoonlijke beschermingsmid-delen. Draag altijd een veiligheidsbril. Het risico van persoonlijk letsel wordt aanzienlijk beperkt wanneer u persoonlijke bescher-mingsmiddelen draagt zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische ge-reedschap.c) Voorkom dat het gereedschap onbedoeld wordt ingeschakeld.

Zorg dat de schakelaar uitstaat voordat u het gereedschap vastpakt of op het elektriciteitsnet of de accu aansluit. Wanneer u tijdens het dragen van het elek-trische gereedschap uw vinger op de scha-kelaar houdt of wanneer u het gereedschap op de stroomvoorziening aansluit terwijl het ingeschakeld is, bestaat er een grote kans op ongevallen.d) Verwijder stelsleutels en dergelijke voor-dat u het gereedschap inschakelt. Een stelsleutel die vastzit in een draaiend on-derdeel van het gereedschap kan tot letsel leiden.

34e) Reik niet te ver voorover of opzij. Zorg ervoor dat u stevig en goed gebalanceerd op de grond staat. Hierdoor kunt u het gereed-schap in onverwachte situaties beter onder controle houden.f) Draag geschikte werkkleding. Vermijd loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lang haar kunnen verstrikt raken tussen bewegende delen.g) Wanneer er voorzieningen voor het afzui-gen en opvangen van stof beschikbaar zijn, moeten deze worden aangesloten en gebruikt. Geschikte afzuiging beperkt de risico’s van stof.h) Laat de bekendheid door veelvuldig gebruik van het elektrisch gereedschap u niet toelaten onachtzaam te worden en de veiligheidsbeginselen te negeren.

Een onachtzame actie kan binnen een fractie van een seconde ernstige verwondingen veroor-zaken.4) GEBRUIK EN ONDERHOUD VAN ELEK-TRISCH GEREEDSCHAPa) Zorg dat het gereedschap niet overbelast wordt. Gebruik het juiste gereedschap voor uw werkzaamheden. Met het passende elek-trische gereedschap werkt u beter en veiliger binnen het bereik waarvoor het gereedschap is ontworpen.b) Gebruik nooit elektrisch gereedschap waarvan de schakelaar defect is. Elektri-sche gereedschappen die niet via de schake-laar kunnen worden in- of uitgeschakeld, zijn gevaarlijk en moeten direct worden gerepa-reerd.

35c) Neem de stekker uit de wandcontactdoos of ontkoppel de accu van het gereed-schap voordat u wijzigingen aanbrengt, hulpstukken verwisselt of het gereed-schap opbergt. Hierdoor verkleint u de kans dat het gereedschap per ongeluk wordt gestart.d) Bewaar elektrische gereedschappen buiten bereik van kinderen. Laat het ge-reedschap niet gebruiken door personen die er niet mee vertrouwd zijn of die deze aan-wijzingen niet hebben gelezen. Elektrische gereedschappen kunnen gevaarlijk zijn bij gebruik door onervaren personen.e) Onderhoud van elektrisch gereedschap en accessoires. Controleer op slecht aan-sluitende of vastlopende bewegende delen, breuken en andere omstandigheden die de werking van het gereedschap kunnen beïn-vloeden. Laat beschadigde onderdelen re-pareren voordat u het gereedschap gebruikt.

Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap.f) Houd snijgereedschap altijd scherp en schoon. Goed onderhouden snijgereed-schap met scherpe snijbladen lopen minder snel vast en zijn gemakkelijker te sturen.g) Gebruik elektrische gereedschappen, accessoires, bitjes en andere toebehoren altijd volgens deze aanwijzingen, rekening houdend met de omstandigheden en de werkzaamheden. Het gebruik van elektri-sche gereedschappen voor andere dan de bedoelde toepassingen kan tot gevaarlijke situaties leiden.h) Houd de handgrepen en de behuizing droog, schoon en vrij van olie en vet.

36Gladde handgrepen en behuizing zorgen niet voor een veilige gebruik en controle van het gereedschap bij onverwachte situaties.5) R EPARATIEa) Laat het gereedschap uitsluitend door be-voegd personeel repareren met originele vervangende onderdelen. Hierdoor blijft de veiligheid van het gereedschap gewaar-borgd.VEILIGHEIDSWAARSCHUWINGEN VOOR TACKERS• Ga er altijd vanuit dat het gereedschap geladen is. Bij onachtzaam gebruik van de tacker kan het gereedschap onverwacht afgaan en kunnen de nagels of nieten per-soonlijk letsel veroorzaken.• Richt het gereedschap nooit op uzelf of op anderen. Wanneer er onverwacht nagels of nieten worden afgeschoten, kan er ernstig letsel ontstaan.• Haal de trekker alleen over wanneer het gereedschap stevig tegen het werkstuk is aangedrukt.

Als het gereedschap geen goed contact maakt met het werkstuk, wordt de nagel of de niet mogelijk in een onver-wachte richting weggeschoten.• Als de tacker vastloopt, ontkoppel deze dan eerst van de stroomvoorziening. Hierdoor weet u zeker dat de tacker niet per ongeluk kan worden geactiveerd terwijl u probeert de vastgelopen nagel of niet te verwijderen.• Wees voorzichtig wanneer u vastzittende nagels of nieten verwijdert. Het mechanis-me is mogelijk samengedrukt, zodat de nagel of de niet plotseling met kracht kan vrijkomen.

37• Gebruik deze tacker nooit om elektri-citeitskabels te bevestigen. Deze tacker is niet ontworpen voor het installeren van elektriciteitskabels en kan het isolatiemate-riaal van de kabel beschadigen, waardoor elektrische schokken en brandgevaar kunnen ontstaan.TECHNISCHE GEGEVENSModelnummer EN330Spanning 220–240 V~, 50HzVermogen 9,6 ANagel type, lengte Rapid nr. 8, 15-30 mmMagazijncapaciteit 110 nagels (145 mm)Snelheid, max.

schoten 20 per minuutGewicht 1,325 kgGELUIDSPRODUCTIEGeluidsdrukniveau (A-weging) LpA=85,4 dB(A), onzekerheid K = 3 dB(A)Geluidsvermogen (A-weging) LwA=96,4 dB(A), onzekerheid K = 3 dB(A)Aanbeveling voor de gebruiker is om gehoorbescherming te dragen.TRILLINGTotale trillingswaarde=4,626 m/s², onzekerheid K=1,5 m/s²De gespecifi ceerde totale trillingswaarde is gemeten volgens een standaard testmethode en is geschikt voor het onderling vergelijken van gereedschappen.De totale trillingswaarde kan tevens worden gebruikt voor een eerste inschatting van de blootstelling.WAARSCHUWINGDe in de praktijk vrijkomende trillingen kunnen afwijken van de specifi catiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.Het is nodig om veiligheidsmaatregelen te identifi ceren om de gebruiker te beschermen die zijn gebaseerd op een schatting van de blootstelling in de feitelijke gebruiksomstandigheden (waarbij rekening wordt gehouden met alle delen van de werkcyclus, zoals de tijden waarop het gereedschap is uitgeschakeld en wanneer het inactief is in aanvulling op de daadwerkelijke gebruiksduur).SYSTEEMVERKLARING ONDERDELEN FIGUUR 1 : Trekker

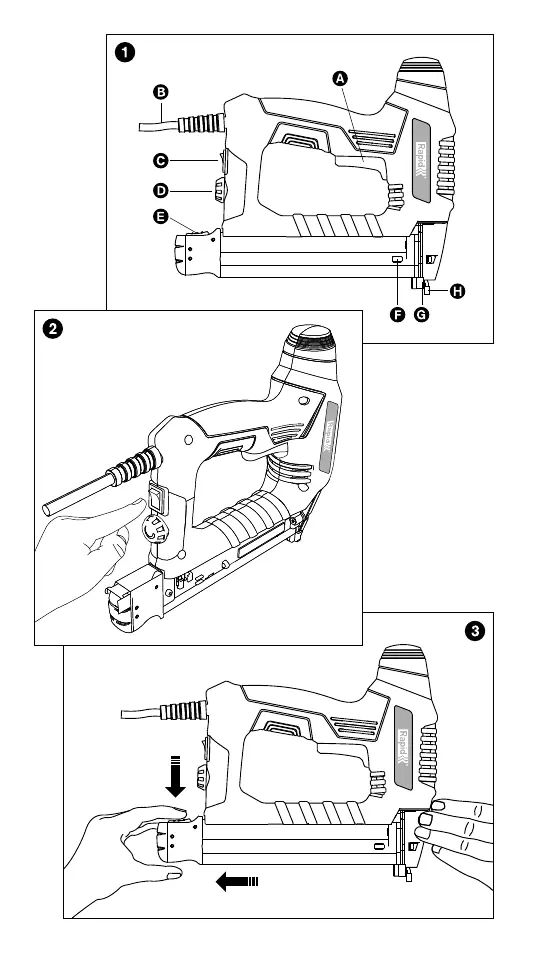

38 : Netsnoer : Aan/uit-schakelaar : Krachtinstelling : Magazijnvergrendeling : Zichtvenster : Nageluitvoer : VeiligheidsjukNAGELS LADEN IN HET MAGAZIJN1. Zet de aan/uit-schakelaar UIT en neem de stekker uit de wandcon-tactdoos (Figuur 2). 2. Druk op de magazijnvergrendeling en schuif het magazijn open (Figuur 3). 3. Open het magazijn volledig en plaats de nagels met de punten naar de onderkant van het gereedschap gericht. De punten moeten tegen de onderkant van het gereedschap rusten en strip nagels moet vlak tegen het magazijn liggen (Figuur 4). Gebruik alleen aanbevolen nagels. 4. Controleer of het magazijn veilig vergrendeld is. NAGELS VERWIJDEREN UIT HET MAGAZIJN1. Zet de aan/uit-schakelaar UIT en neem de stekker uit de wandcon-tactdoos. 2. Druk op de magazijnvergrendeling en schuif het magazijn open. 3. Verwijder de nagels uit het magazijn. 4. Sluit het magazijn. BEDIENINGNAGELEN1.

Sluit de nageltacker aan op een 220-240V ~, 50Hz stopcontact. 2. Zet de aan/uit-schakelaar aan (Figuur 2). 3. Controleer of het gereedschap in goede staat verkeert. 4. Houd de nageltacker stevig met de nageluitvoer vlak tegen het werkstuk om de beveiliging te ontgrendelen (Figuur 5). 5. Druk op de trekker om de nageltacker te gebruiken. 6. Om opnieuw te schieten met de nageltacker, laat u de beveiliging en de trekker los en herhaalt u stap 4 en 5. 7. De krachtinstelling heeft twee standen. Gebruik de HI-instelling om nagels in harde materialen te schieten of gebruik de LO-instelling om nagels in dunne of zachte materialen te laten schieten. 8. Ontkoppel de nageltacker, schakel de aan/uit-schakelaar na gebruik uit. OPMERKING: Druk de tacker stevig tegen het werkstuk aan voor het beste resultaat (fi guur 5). OPMERKING: Lees de onderhoudssectie in het geval van een vastgelopen nagel.

Probeer NIET het probleem op te lossen door de trekker nogmaals over te halen, omdat de tacker hierdoor beschadigd kan raken. OPMERKING: Het gereedschap wordt soms warm tijdens het gebruik. Dit is normaal.

39enige tijd totdat het is afgekoeld. OPMERKING: De nageltacker mag alleen voor de beoogde doel-einden worden gebruikt. Het gereedschap is bedoeld voor gebruik binnenshuis op hout of soortgelijke materialen. RICHTLIJNEN VOOR VERLENGSNOERENAanbevolen minimale draaddikte (mm²) voor verlengsnoerenLengte tot 10 m: 1,5 mm²Lengte tot 25 m: 2,5 mm²Langer dan 25 m: niet geschiktONDERHOUDNORMAAL ONDERHOUD1. Neem altijd de stekker uit de wandcontactdoos voordat u onderhoud verricht. 2. Controleer alle schroeven en draai deze zo nodig vast. 3. Houd alle ventilatieopeningen vrij van stof en vuil. 4. Reinig het gereedschap met een droge of licht bevochtigde doek. Gebruik NOOIT oplosmiddelen. 5. Houd het magazijn schoon. 6. Gebruik GEEN olie of andere smeermiddelen. 7. Zorg dat de nageltacker niet is beschadigd. Vervang of repareer voor gebruik. EEN VASTGELOPEN NAGEL VERWIJDEREN1.

Zet de aan/uit-schakelaar UIT en neem de stekker uit de wandcon-tactdoos. 2. Druk op de magazijnvergrendeling en schuif het magazijn open. 3. Verwijder eerst de losse nagels uit het magazijn. 4. Gebruik een voorwerp met een spitse punt om de vastgelopen nagels te verwijderen. 5. Indien een blokkade moeilijk te verwijderen is, draait u de twee bou-ten aan de voorzijde van het gereedschap los met de meegeleverde inbus (Figuur 6) (VERWIJDER DE BOUTEN NIET). 6. Verwijderd de vastgelopen nagels7. Draai de bouten vast. WAARSCHUWING. Voer GEEN aanpassingen uit aan de nageltacker of onderde-len hiervan en koppel GEEN aparte hulpstukken aan. Als u dit wel doet, ontstaat het risico op persoonlijk letsel. Als het netsnoer moet worden vervangen, moet u dit om veiligheidsre-denen door een bevoegde reparatiedienst laten doen. MILIEUApart inzamelen.
