Panduit ISPS6A88MFA Handleiding
Pagina's 1 Niet gecategoriseerd
Bekijk de handleiding van Panduit ISPS6A88MFA gratis online of download de PDF. 58 mensen vonden deze handleiding nuttig. Vraag over dit model? Stel een vraag

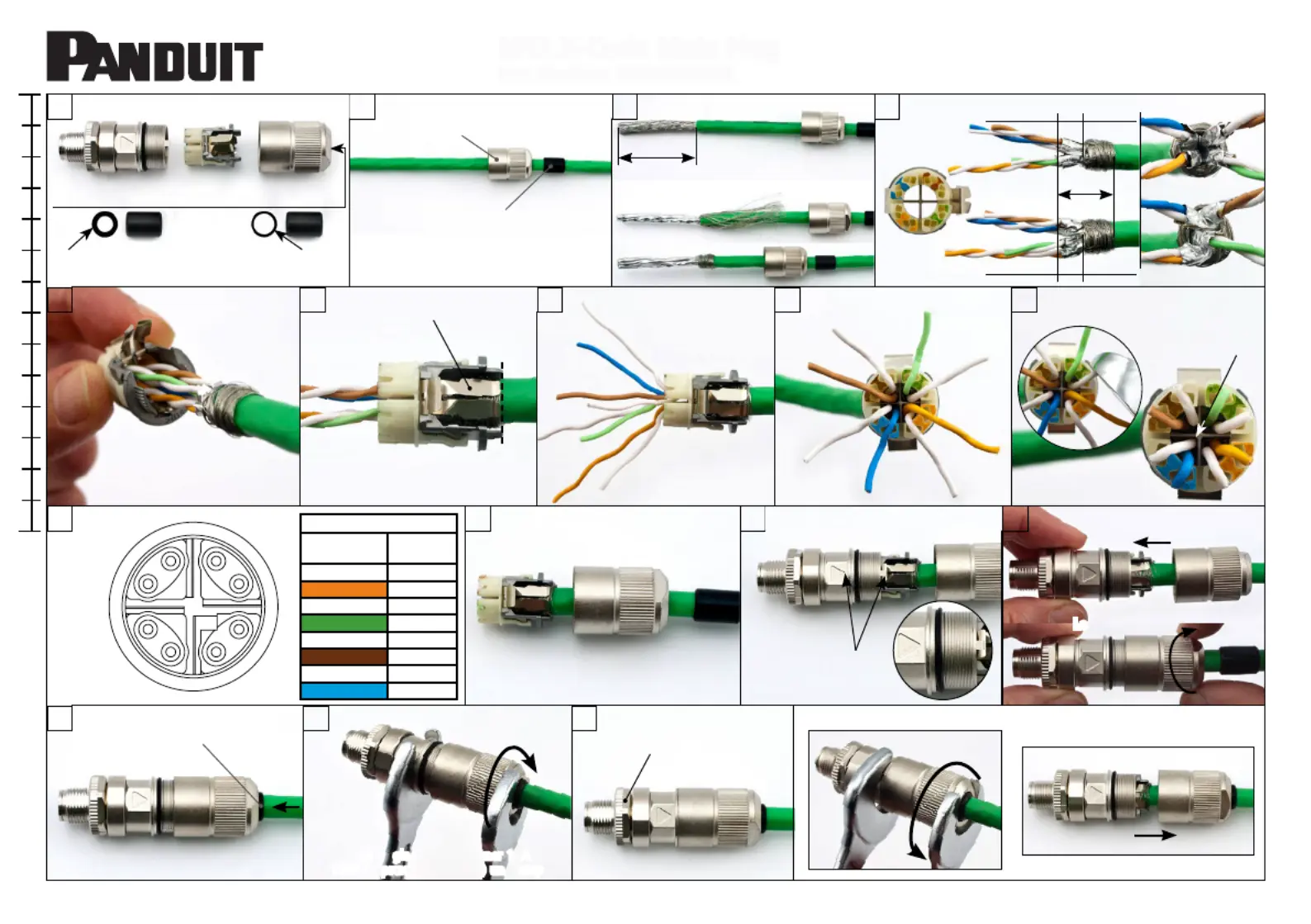

01570
550mm
M12 X-Code Male Plug
Part Number: ISPS6A88MFA
Technical Support • Phone: 866-405-6654 • Email: [email protected] • www.panduit.com PN620
1
2
3
45
6
7
8
Press down shield cover
X-coded
1
2
3
4
5
6
7
8
Connection
Colour code
PIN No.
W - O1
O2
W - G3
G4
W - BR5
BR6
W - BL7
BL8
Braid shield must not protrude
Untwist pairs of wires
Insert wires into wire manager
Insert pairs of wires into
the wire manager
Slide ush in cable sealing ush
Disassembly
Insertwire manager into plug body
Locate cable gland
Pay attention to position
Locate wire manager
Torque wrench
SW18 / 18AF 0.4425 ft-lb
Cable end 1
Cable end 2
•
•
•
•
∼ 0.5 inch
∼13mm
∼ 6mm
∼ 6mm
∼ 0.24 inch
∼ 0.24 inch
Cut all wires protruding
0.3mm (0.01 inch) max.
Select additional cable sealing acc.
to cable Ø
S/FTP
Fold braid shield backwards
Stripping length
Slide cable gland onto cable
min. 40mm
min. 1.6 inch
3421
56789
10111213
141516
Cable Ø 5.5-6.7mm
Ø 0.22-0.26 inch
Cable sealings for:
Cable Ø > 6.7-7.7mm
Ø > 0.26-0.3 inch
Scope of delivery
Cable sealing assembled for cable
Ø>7.7-9.0mm (Ø >0.3-0.35 inch)
Keep shield cross clear
Tighten
cable gland with spanner 17AF and
15AF (approx. 3.6878 ft-lb) until stop
Product specificaties
| Merk: | Panduit |
| Categorie: | Niet gecategoriseerd |
| Model: | ISPS6A88MFA |
| Kleur van het product: | Zink |
| Breedte: | 14.9 mm |
| Hoogte: | 19.7 mm |
| Internationale veiligheidscode (IP): | IP65, IP67 |
| Vormfactor: | Recht |
| Materiaal: | Zink |
| Aantal per verpakking: | 1 stuk(s) |
| Lengte: | 58.9 mm |
| Verbinden draad-type: | M12 |
| Kabeldiameter (max): | 9 mm |
| Kabeldiameter (min): | 5.5 mm |
