For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2018
PN367E
Page 1 of 4
IAEBH5E / IAEBH6 / IAEBH6X / IAEBH5ES / IAEBH6S/
Shielded
Bulkhead w/
Nut
(For IAEBH5ES,
(For IAEBH5E,
UTP
Face Seal
Tether
Industrial Jack
Flex Tail
Shielded
(For MPSI588T)
(For MPI588T)
UTP
Plug Holder
Tether w/ Cap
(Optional)

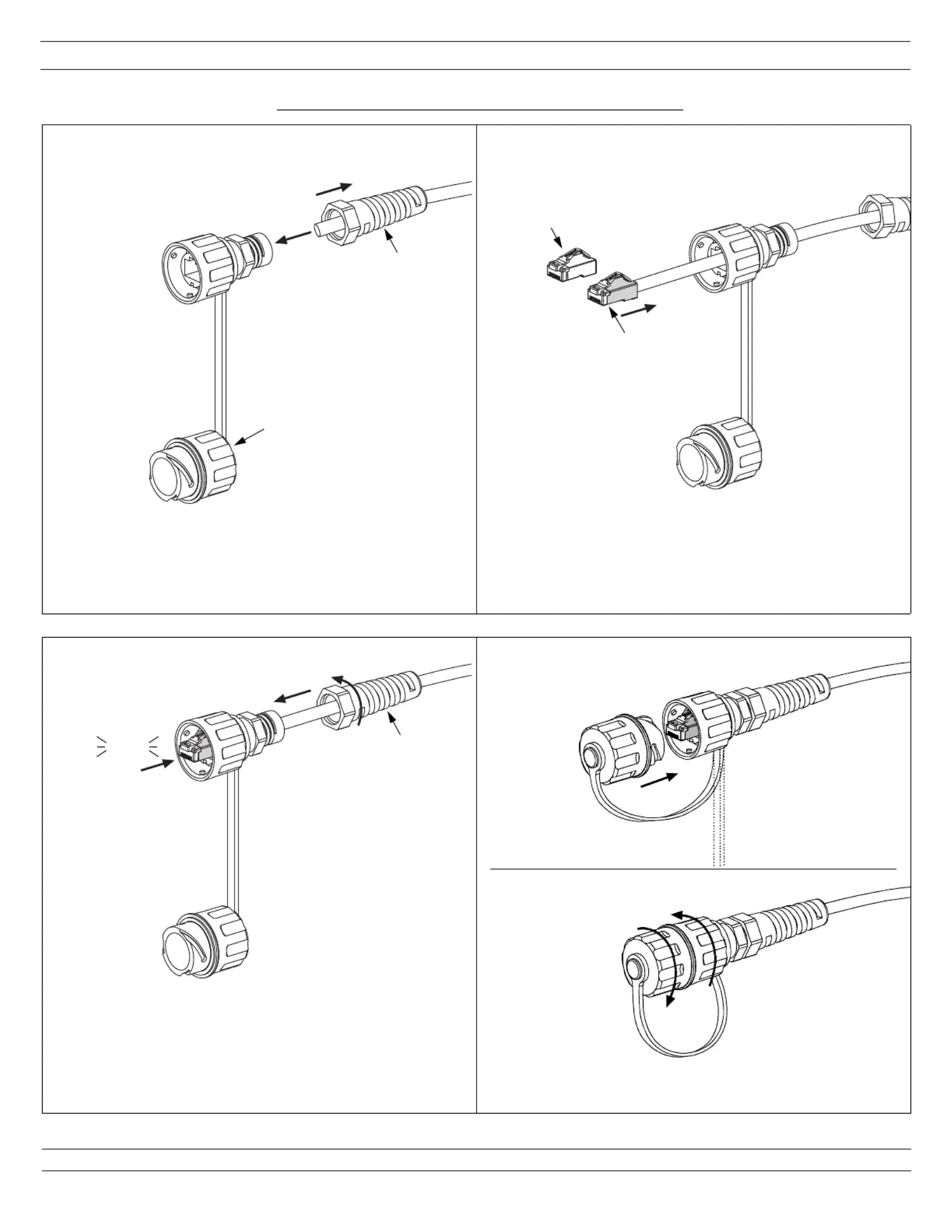

Industrial Plug
MPSI588T / MPI588T
IAEBH6
w/ Cap
IAEBH6S,
Bulkhead
Seal
IAEBH6XS/ IAEBH (jack module not included)
Jack Module
Jack Module
Modular Plug
Modular Plug
and IAEBH6XS)
and IAEBH6X)
IndustrialNet
TM
TX
TM

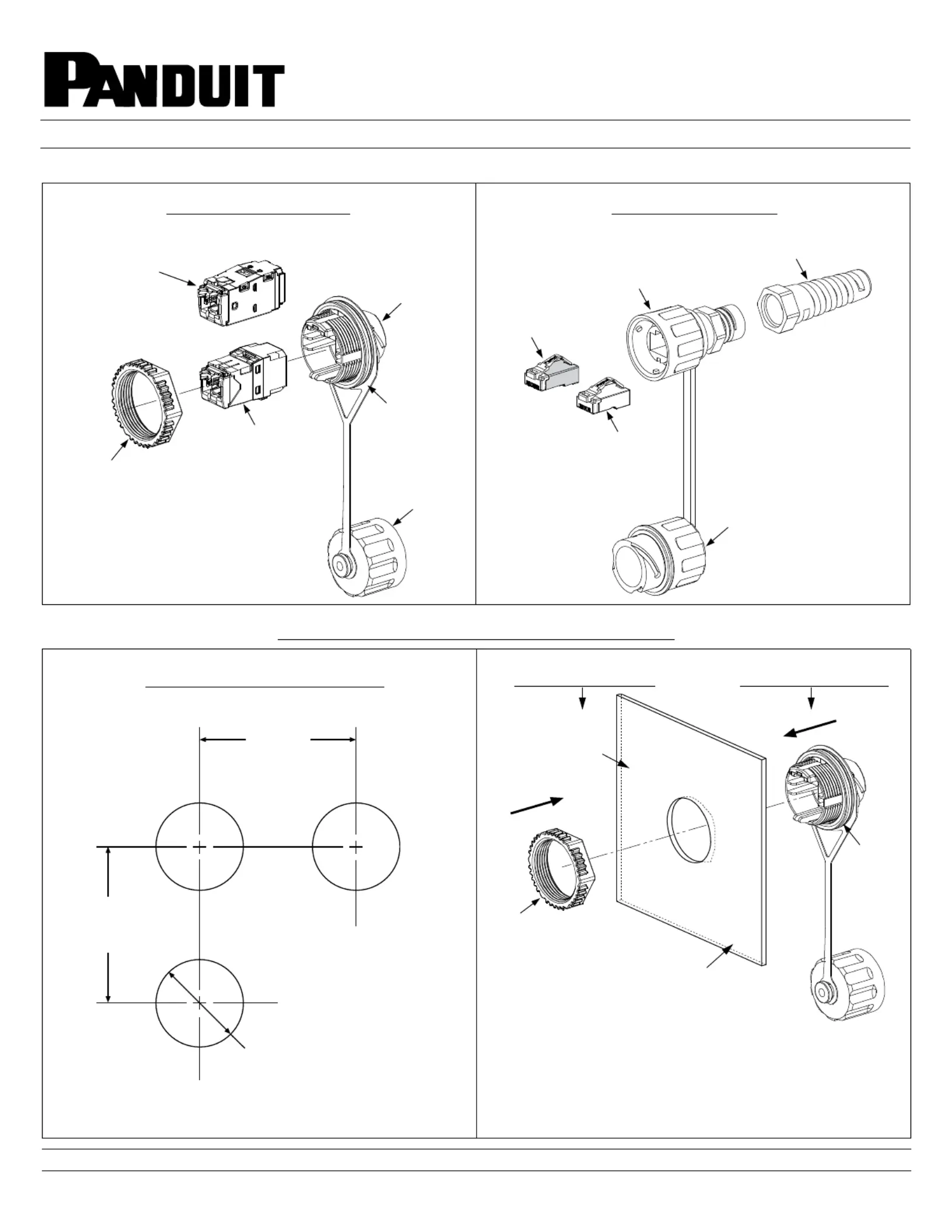

Bulkhead Connectors
Part Numbers:IAEBH5E, IAEBH5ES, IAEBH6, IAEBH6S, IAEBH,
MPSI588T, MPI588T, IAEBH6XS, IAEBH6X
1
2
{not to scale}
Ø 1-13/64"
(30.6mm)
1-7/8"
(47.6mm)
1-7/8"
(47.6mm)
Enclosure Wall
Insert Bulkhead into prepared opening from outside of enclosure.
While holding Bulkhead in place, secure with Nut on inside of
enclosure. Hand turn Nut 4-1/4 to 5 full turns. Be careful not to
tighten to the point the Bulkhead Seal is over compressed and
displaced from the enclosure wall and the Bulkhead.
Note: If using wrench, flats on Nut should be on the outside.
Inside of EnclosureOutside of Enclosure
or Outlet Plate
Min. thickness: 0.035" (20 gauge)
Max. thickness: 0.135" (10 gauge)
Bulkhead
Seal
Nut
Bulkhead Opening Requirements

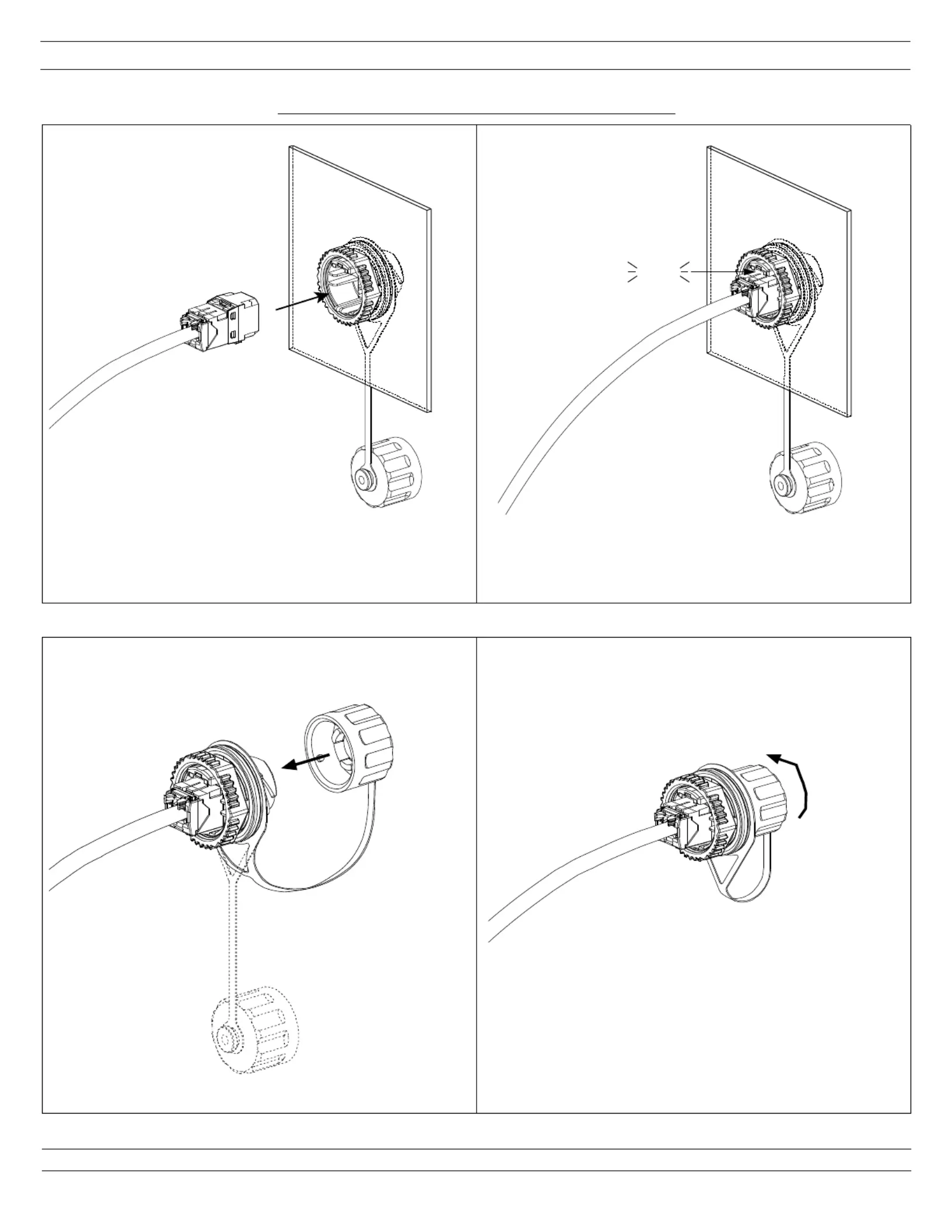

Installation for Industrial Jack Module
Note: Bulkhead combination must be used on a flat surface of a NEMA 4X Enclosure to maintain rating.
