Optimate Lithium 6A Handleiding

32LADER MET AUTOMATISCHE DIAGNOSE VOOR 12,8 V LiFePO4-BATTERIJEN VAN 2,5 Ah tot 68 Ah. NIET GEBRUIKEN VOOR NiCd-, NiMH-, andere Li-ion- OF NIET-OPLAADBARE ACCU’S. VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructie hebben gekregen inzake het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat spelen. VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: Accu's stoten EXPLOSIEVE GASSEN uit - voorkom het ontstaan van vlammen of vonken in de buurt van de accu.

De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden. Accuzuur is in hoge mate corrosief. Draag beschermende kleding en oogbescherming en vermijd contact. Bij onbedoeld contact onmiddellijk met water en zeep wassen. Controleer of de accuaansluitingen vastzitten; als dat niet het geval is, moet u de accu door een vakman laten nakijken. Als de accuaansluitingen aangetast zijn, reinigt u ze met een koperdraadborstel; als ze vettig of vuil zijn, reinigt u ze met een doek die bevochtigd is met reinigingsmiddel. Gebruik de lader alleen als de ingangs- en uitgangsdraden en aansluitingen onbeschadigd en in goede staat zijn. Met het oog op uw veiligheid moet u een beschadigde ingangskabel meteen laten vervangen door de fabrikant of een erkende reparateur.

Bescherm de lader tegen zuur en zuurdampen, en tegen damp en vochtigheid, zowel tijdens het gebruik als bij de opslag. Schade als gevolg van corrosie, oxidatie of interne elektrische kortsluiting valt niet onder de garantie. Zorg tijdens het opladen voor voldoende afstand tussen de lader en de accu, om contact met of blootstelling aan zuur of zure dampen te voorkomen.

Als u de lader horizontaal gebruikt, plaatst u hem op een harde, vlakke ondergrond maar NIET op plastic, textiel of leer. Onderaan in de voetplaat zitten gaten om de lader te bevestigen op een geschikt verticaal oppervlak dat in goede staat verkeert. BLOOTSTELLING AAN VLOEISTOFFEN: Deze lader is ontworpen om per ongeluk gemorste of spatten van vloeistoffen van bovenaf op de behuizing, of lichte regenval te weerstaan. Het wordt afgeraden de lader lang aan regen bloot te stellen, met het oog op een langere levensduur. Defecten aan de lader door oxidatie die het gevolg is van eventuele insijpeling van vloeistoffen in de elektrische onderdelen, aansluitingen of stekkers, vallen niet onder de garantie. DE LADER AANSLUITEN OP DE ACCU 1. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden. 2.

Indien u een accu in een voertuig met de accuklemmen gaat opladen, dient u, voordat u de lader aansluit, te controleren of de accuklemmen veilig en op voldoende afstand van de omringende bedrading, metalen buizen en het chassis geplaatst kunnen worden. Sluit de lader aan in deze volgorde: sluit eerst de pool van de accu aan die niet verbonden is met het chassis (meestal positief), sluit daarna de andere accuklem aan (meestal negatief) op het chassis op ruime afstand van de accu en de brandstofleiding. Ontkoppel de lader in omgekeerde volgorde. 3. Plaats de accu in een goed geventileerde ruimte wanneer u een accu met accuklemmen buiten het voertuig gaat opladen. De lader aansluiten op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of –) pool. Zorg dat de klemmen stevig en veilig zijn bevestigd. Een goed contact is belangrijk. 4.

Als de accu zwaar ontladen is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat een poging wordt ondernomen om de accu te herstellen.

Controleer de accu visueel op mechanische defecten zoals bol staan, gescheurde behuizing of tekenen van elektrolytlekkage. Probeer de accu niet op te laden wanneer mechanische defecten zichtbaar zijn, maar laat de accu door een vakman nakijken. HET LADEN STARTENOPLAADTIJD : Oplaadtijd voor een platte maar onbeschadigde accu:Voor accu's met een elektrische opslagcapaciteit (Ah) is de laadstroom minder dan 6 Ah automatisch lager ingesteld op een gemiddelde gelijk aan de Ah-capaciteit van de accu, b. v. een batterij van 2,5 Ah / 2500 mAh ontvangt gemiddeld 2,5 Ampère. Voor accu's van 2,5Ah tot 6Ah: 60 tot 120 minuten om naar de spanningsbehoudtest te gaan. Voor accu's van meer dan 6Ah: Laadtijd = batterij Ampère-uur rating / 3j. Zo zou het voor een accu van 18Ah maximaal 6 uur mogen duren om tot de spanningsbehoudtest te komen. Voor diep ontladen accu's is de oplaadtijd aanzienlijk langer.

safeTº - Het safeTº-programma beperkt de laadstroom wanneer de op de OptiMate Lithium gemeten temperatuur lager is dan 0 ºC / 32 ºF of hoger is dan 45 °C / 113 °F. Wanneer de temperatuur oorspronkelijk lager was dan 0 °C / 32 °F, wordt de laadstroom alleen het eerste uur beperkt. Daarna wordt verondersteld dat de interne temperatuur van de accu is opgelopen tot het normale temperatuurbereik. De OptiMate Lithium kan geen stroom leveren als de omgevingstemperatuur buiten het veilige oplaadbereik van de accu ligt. Zie pagina 2 voor temperatuur (° C / ° F) en de bijbehorende Ampère (A) waarden. ZEER PLATTE, VERWAARLOOSDE ACCU'S: lees aandachtig het volgende: Een LiFePO4 -accu die voor lange tijd diep ontladen is geweest, kan blijvende schade veroorzaken aan een of meer cellen. Dit soort accu's kan tijdens het opladen uitzonderlijk warm worden.

In de modus SPAREN beperkt het programma de laadstroom wanneer de spanning lager is dan 12,8 V. Het ampmatic™ programma detecteert zichtbare schade aan de cellen en onderbreekt het laden automatisch,.

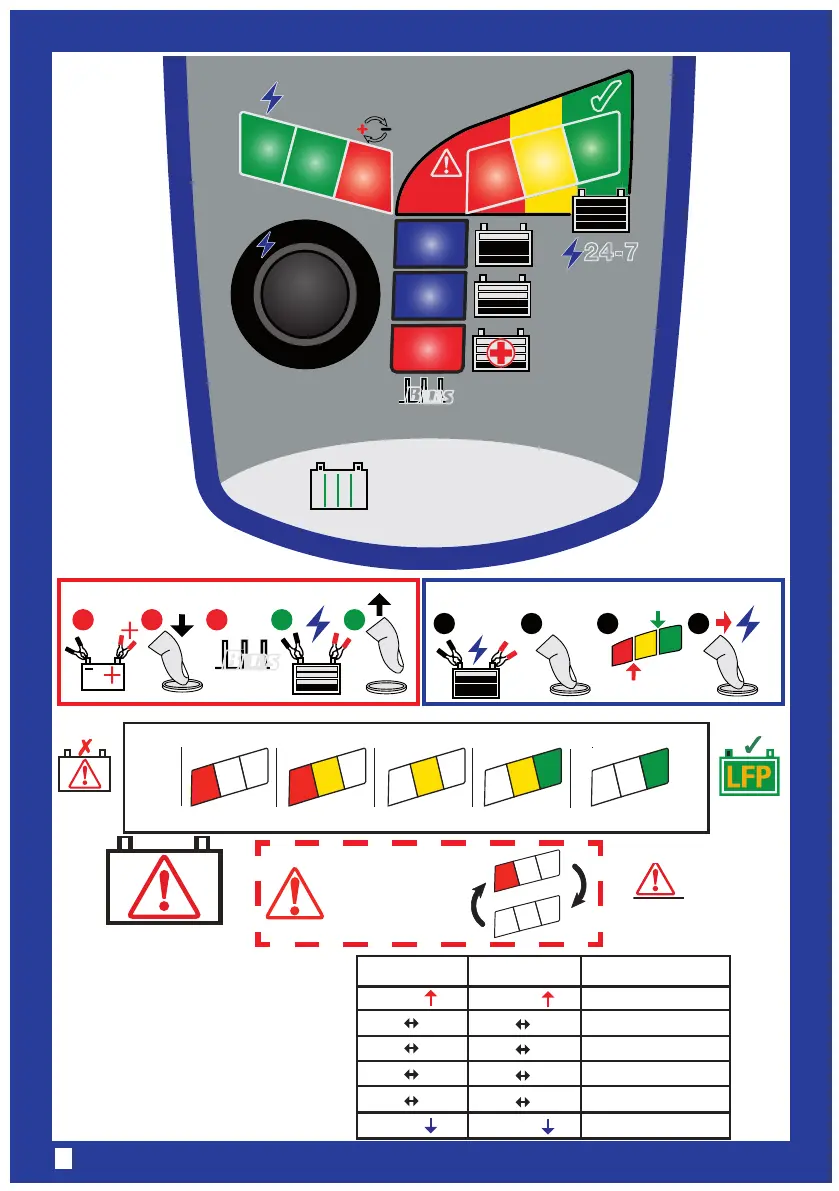

33maar hoe hoger het aantal cellen in parallel, hoe moeilijker om een slechte cel op te sporen. Controleer ALTIJD de temperatuur van de accu tijdens het eerste uur, daarna om het uur. Wanneer de accu op een bepaald moment zo warm wordt dat je hem niet meer kunt aanraken of er zijn ongewone tekenen, KOPPEL DE LADER DAN METEEN LOS. STAP 1 CONNEC- TEER DE ACCUBescher-mingBMS RESETHANDMATIGE ACTIVERING OPLADENWAARSCHUWING: Controleer voor en na HANDMATIG OPLADEN de batterijtemperatuur. Als de batterij op enig moment onaangenaam heet wordt om aan te raken of als u ongebruikelijke tekenen opmerkt, KOPPEL DE LADER ONMIDDELLIJK UIT. SELECTEERBARE MODI: CHARGE (Accu opladen) - LED #1a - is de standaard modus na het opstarten van de wisselstroom.

TUNE (Voedingsmodus) - LED #1b - levert een stabiel voltage van 13,6V aan de accu van de motorfiets en heeft tot 8A aan stroom beschikbaar, om te voorkomen dat de accu aan laadniveau verliest tijdens de diagnose/probleemoplossing en/of wanneer de circuits van het voertuig worden bediend zonder dat de motor draait. De modus TUNE kan worden geactiveerd tijdens de modus LADEN als de lader heeft vastgesteld dat de accu een laadniveau van ongeveer 75% heeft bereikt (STAP 8) en nu in staat is om aanvullend of periodiek hoog stroomverbruik te ondersteunen die kan optreden tijdens diagnose/probleemoplossing. Zie pagina 33. Led #2 OMGEKEERDE POLARITEIT: brandt wanneer de accu verkeerd is aangesloten. De lader is elektronisch beveiligd, zodat er niets wordt beschadigd. De uitgang zal uitgeschakeld blijven tot de aansluitingen correct zijn.

AUTOMATISCHE ACTIVATIE: De modus LADEN activeert automatisch en LED #1a wordt feller als het voltage van de aangesloten accu tenminste 0,5 volt is. Het programma gaat direct door naar STAP 2 en 3. HANDMATIGE ACTIVATIE: kan vereist zijn voor accu's met een geïntegreerd accubeheersysteem dat beschermt tegen diepe ontlading. Druk op de drukknop.

LED # 3 knippert eenmaal per seconde als een speciale BMS-resetpuls wordt afgegeven. Wanneer de OptiMate Lithium detecteert dat de accu BMS is gereset, gaat LED # 3 vol aan, de reset-pulsen stoppen automatisch en het programma gaat verder met STAP 5. Haal de vinger van de drukknop. LED # 3 licht kort op en gaat dan uit: een diep ontladen accu kan mogelijk niet voldoende spanning bevatten om zijn eigen BMS-systeem van stroom te voorzien. Plaats uw vinger op de BMS-resetknop gedurende 10 of meer seconden totdat LED # 3 volledig gaat branden. Het programma gaat nu verder naar STAP 4. Fout. LED # 8 knippert / knippert: 1) Accu is in omgekeerde polariteit aangesloten. Corrigeer de aansluitingen en probeer het opnieuw. 2) Het voertuigcircuit dat wordt gevoed door de accu verhindert dat de puls wordt doorgegeven. Koppel de accu los van het voertuig en probeer het opnieuw.

3) Het BMS van de accu of de accu zelf kan schade hebben opgelopen. Laat de accu vakkundig beoordelen. 4) De lader kan geen stroom leveren als de omgevingstemperatuur buiten het veilige oplaadbereik van de accu ligt. Zie pagina 2 voor temperatuur (° C / ° F) en de bijbehorende Ampère (A) waarden. STAP 2 & 3Voorbereid- en op het ladenSTAP 2Batterij SOC-controleSTAP 3TemperatuurkontrolleOnmiddellijk na het aansluiten op een batterij kan er een vertraging van 1-2 seconden optreden voordat het opladen vordert, gedurende welke tijd:De laadstatus van de batterij wordt gemeten om de laadvereiste en de State Of Health test in STAP 9 te bepalen. Een zwakke batterij wordt 12 uur lang getest. safeTº - De omgevingstemperatuur wordt gemeten om de laadspanningsparameters te bepalen. De maximale stroomsterkte zal worden verminderd tot onder 0ºC/32ºF.

34STAP 4,5 & 6 SAVELaadstatusMinder dan 50%LED #3 : ROODTijd om een batterij te reddenSTAP 4 Onder 8,8VSTAP 5 8,8V tot 13,1VNa een BMS-resetSTAP 6TEST celbeschadigingDe SAVE-modus wordt ingeschakeld als de batterij minder dan 50% is opgeladen OF de spanning tussen 0,5 en 13,1 Volt ligt. BELANGRIJK: als deze modus wordt ingeschakeld, raadpleeg dan het hoofdstuk “ZEER PLATTE VERWAARLOOSDE ACCU’S” op de vorige pagina. Een zeer zwakke batterij moet binnen 4 uur naar STAP 7 gaan, tenzij er schade is gedetecteerd, dan zal het opladen worden onderbroken en zal TEST LED #8 (rood) snel knipperen, wat aangeeft dat de batterij permanente schade kan hebben geleden of dat een professionele beoordeling nodig is. RECUPERATIE ZEER LAGE SPANNING : de stroom start bij 0,4A en loopt op tot 0,8A, afhankelijk van de voortgang van het laadproces.

Wanneer na 2 uur de spanning niet boven 8,8V komt, wordt het laadproces onderbroken en brandt de TESTLED #8 (rood). Dat betekent dat de accu mogelijk blijvende schade heeft opgelopen of dat een professionele beoordeling vereist is. RECUPERATIE LAGE SPANNING : de maximale stroom is ingesteld op 1,25A*. De stroomopname van de accu wordt gecontroleerd op abnormaal gedrag. * Laadstroom wordt verhoogd tot 2,5A na een BMS-reset. Een diep ontladen accu die mogelijk niet voldoende spanning bevat om zijn eigen BMS-systeem van stroom te voorzien, ontvangt automatisch herhaalde BMS-resetpulsen tijdens de SAVE-modus, zodat het opladen kan worden voortgezet. Als het opladen niet doorgaat, gebruik dan de HANDMATIGE ACTIVERING OPLADEN-modus beschreven onder STAP 1. TESTING (2 min. ) - Het vermogen van de batterij om de lading vast te houden wordt bewaakt.

Een gezonde LiFePO4-batterij gaat door naar STAP 7, anders wordt het opladen onderbroken en knippert TEST LED #8 (rood) snel, wat aangeeft dat de batterij permanent beschadigd kan zijn of dat een professionele beoordeling nodig is.

STAP 7LADENLaadstatus:50% - 75% LED #4 :BLAUWHet ampmatic™ CHARGE programma bepaalt automatisch het specifieke de efficiëntste laadstroom voor de aangesloten accu op basis van de laadtoestand, de staat van de accu en het opslagvermogen (Ah). De geleverde stroom kan tussen 1,25A en 5,6A liggen. Voor accu’s met een opslagvermogen (Ah) van minder dan 6Ah wordt de laadstroom automatisch verlaagd naar een gemiddelde dat gelijk is aan het opslagvermogen (Ah). Zo krijgt een accu van 2,5 Ah/2. 500 mAh een gemiddelde van 2,5Amps. OPMERKING: om veiligheidsredenen is de totale laadtijd beperkt tot 24 uur voor de modus RECUPERATIE en de modus LADEN tot STAP 7. STAP 8OPTIMALI-SERENCel balanceren Laadstatus:75% - 100%LED #5 : BLAUWDeze laatste laadmodus start wanneer de spanning tijdens de volumelading voor de eerste keer 14,4 V heeft bereikt.

Het ampmatic™-stroombewakingsprogramma levert nu stroompulsen om de afzonderlijke cellen in de accu te vereffenen en het laadniveau te optimaliseren. Het laden moet binnen de minimale laadtijd die is ingesteld tijdens STAP 3 zijn voltooid, maar wanneer de accu nog verder moet worden geladen, breidt het programma de modus OPTIMALISEREN uit tot maximaal 2 uur. 345.

35STAP 9TEST na LadenLED #6 GROENTEST na het laden: de levering van stroom aan de accu wordt gedurende 30minuten* onderbroken, zodat het programma kan bepalen of de accu de lading kan vasthouden. * ALS het laden is begonnen in RECUPERATIEMODUS (led #3 geeft aan dat de accu sterk ontladen is) of de spanningsbehoudtest is verlengd tot 12 uur om de conditie van de accu te bevestigen. LED #6 (groen) blijft branden voor accu's die 90% of meer lading kunnen vasthouden (SOC%), anders wordt het TEST-resultaat lager ingesteld (LED #7, LED #8) wordt realtime aangepast aan de gemeten accuspanning. Raadpleeg de tabel ‘VROEGE TEKENEN VAN ACCUPROBLEMEN’ op pagina 2 voor een vergelijking van de gegevens van de testleds met de geschatte laadstatus (SOC%). U vindt meer informatie in het hoofdstuk ‘OPMERKINGEN OVER DE TESTRESULTATEN’.

STAP 10OPTIMATE smart ONDERHOUDLED #6 / 7 / 8 AANONDERHOUDSCYCLUS: ledlampjes #6/7/8 branden constant overeenkomstig de definitieve spanning die na STAP 9 gemeten is. De ONDERHOUDSLAADCYCLUS bestaat uit laadperiodes van 30 minuten gevolgd door telkens een rustperiode van 30 minuten. Tijdens de rustperiodes is er geen laadstroom. Tijdens de laadcycli van 30 minuten* wordt er alleen stroom geleverd als de accu lading heeft verloren. *De laadcyclus kan worden verlengd als er een hoog stroomverbruik wordt waargenomen en zal doorgaan totdat het stroomverbruik afneemt tot onder 1A. ACCUONDERHOUD treedt in werking wanneer de lader detecteert dat de accu plots veel lading verloren heeft. Het programma keert terug in de modus OPTIMALISEREN (led #5) en voert vervolgens de spanningsbehoudtest en de onderhoudslaadcyclus uit. Lees het deel EEN LITHIUMACCU ONDERHOUDEN VOOR LANGERE PERIODEN.

LED #1bLED's 6 / 7 / 8TUNE-batterijondersteuningsmodus, voor motorafstemming of diagnose: Er wordt een vaste 13,6V geleverd, met maximaal 8 Ampère stroom beschikbaar om batterijontlading te voorkomen of te vertragen. ACTIVEREN Met OptiMate Lithium aangesloten en laadmodus in STAP 8 of hoger, druk gedurende 3 seconden op de knop totdat LED #1b en LED #6, #7 en #8 samen oplichten. LED-indicatie tijdens de TUNE-modus:LED #6, #7, #8 = opgenomen stroom is normaal. LED #7 & #8 = opgenomen stroom is meer dan wat OptiMate Lithium kan leveren op zichzelf, de batterij levert ook energie en ontlaadt. LED #8 = WAARSCHUWING. De batterij is gedaald tot 10% SOC, met een geschatte resterende ondersteuning van 1-2 minuten. Als de batterij nog meer lading verliest, wordt de TUNE-modus automatisch uitgeschakeld en wordt CHARGE STEP 4 (LED#3) opnieuw geactiveerd.

Om MANUEEL TE DEACTIVEREN en terug te keren naar het CHARGE-programma : Plaats en houd uw vinger op de knop Selecteren. Na 3 seconden wordt het standaard opladen en 24-7 onderhoud hervat. OPMERKINGEN OVER DE TESTRESULTATEN: De spanning van een gekoelde batterij is recht evenredig met het laadtoestandpercentage (SOC%). Onmiddellijk na het laden kan een accu kortstondig een hogere spanning hebben, omdat het laden de temperatuur van de chemische elementen in de accu verhoogt. Een batterij die uit een diep ontladen toestand wordt teruggehaald, kan langer nodig hebben om af te koelen en de spanning te laten stabiliseren en zijn ware laadtoestand (SOC%) weer te geven. 1. Voor een ander testresultaat dan groen #6, koppel de accu los van het elektrische systeem dat hij ondersteunt en sluit de OptiMate opnieuw aan.

Als het testresultaat nu beter is, is het stroomverlies gedeeltelijk te wijten aan een elektrisch probleem in het elektrische systeem en niet in de accu zelf. OPMERKING: Een plotse belasting die wordt ingeschakeld terwijl de lader 67867824-724-7 TUNETUNE1a1b2678.

36is aangesloten, kan leiden tot een aanzienlijk spanningsverlies van de accu met slechte testresultaten tot gevolg. 2. TESTLED #8 (rood) knippert - Laden wordt onderbroken. Indien dit zich voordoet tijdens a) BMS-reset: De accu heeft schade ondergaan (interne kortsluiting) of de aangesloten kring geeft de BMS-puls niet door aan de accu. b) STAP 3 - TEST VOOR HET LADEN - De lader kan geen stroom leveren als de omgevingstemperatuur buiten het veilige oplaadbereik van de accu ligt. Zie pagina 2 voor temperatuur (° C / ° F) en de bijbehorende Ampère (A) waarden. c) STAP 4 Recuperatiemodus: De lader detecteert dat de accu niet oplaadt zoals verwacht. Probeer nogmaals, en stop met opladen indien dit resultaat zich herhaalt. Een professionele beoordeling is dan vereist.

d) STAP 9: TEST NA HET LADEN - de spanning daalt onder 12,8 V in de eerste 30 minuten, wat erop wijst dat de accu geen lading kan vasthouden en mogelijk beschadigd is. Een professionele beoordeling is vereist. Meer informatie over OptiMate TEST- of MONITOR-producten kan worden gevonden op www. optimate1. com. EEN LITHIUMACCU ONDERHOUDEN VOOR LANGERE PERIODEN: Een LiFePO4-accu kan gedurende een langere periode op de OptiMate Lithium aangesloten blijven. Het onderhoudsprogramma van de OptiMate Lithium is volledig automatisch; dit betekent dat de accuspanning voortdurend wordt gecontroleerd en dat er enkel stroom wordt geleverd wanneer het programma detecteert dat de accu spanning heeft verloren (door eventueel een aangesloten voertuig, andere circuits of overmatige zelfontlading).

Het onderhoudsprogramma van de OptiMate Lithium zorgt ervoor dat de accu altijd (bijna) volledig opgeladen blijft, maar nooit wordt overladen. ECO-STROOMBESPARINGSMODUS WANNEER DE LADER OP HET ELEKTRICITEITSNET IS AANGESLOTEN: De vermogensomzetter gaat in ECO-modus wanneer de lader niet op een accu is aangesloten.

Dit resulteert in een stroomopname van minder dan 0,5 W, wat overeenkomt met een stroomverbruik van 0,012 kWh per dag. Als een accu op de lader is aangesloten is het stroomverbruik afhankelijk van de stroombehoefte van de accu en het aangesloten voertuig / de elektronische circuits. Wanneer de accu opgeladen is en het laadprogramma in de langetermijnonderhoudslaadmodus staat (om de accu 100% vol te houden) wordt het totale stroomverbruik geraamd op 0,024 kWh per dag of minder. BEPERKTE GARANTIE TecMate (International) SA, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar. De drie jaar geldige garantie aangeboden door TecMate (International) dekt alle erkende gebreken en arbeidskosten.

Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen. Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie. DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED. NOTITIE: Zie www. tecmate. com/warranty of contacteer warranty@tecmate. com.
