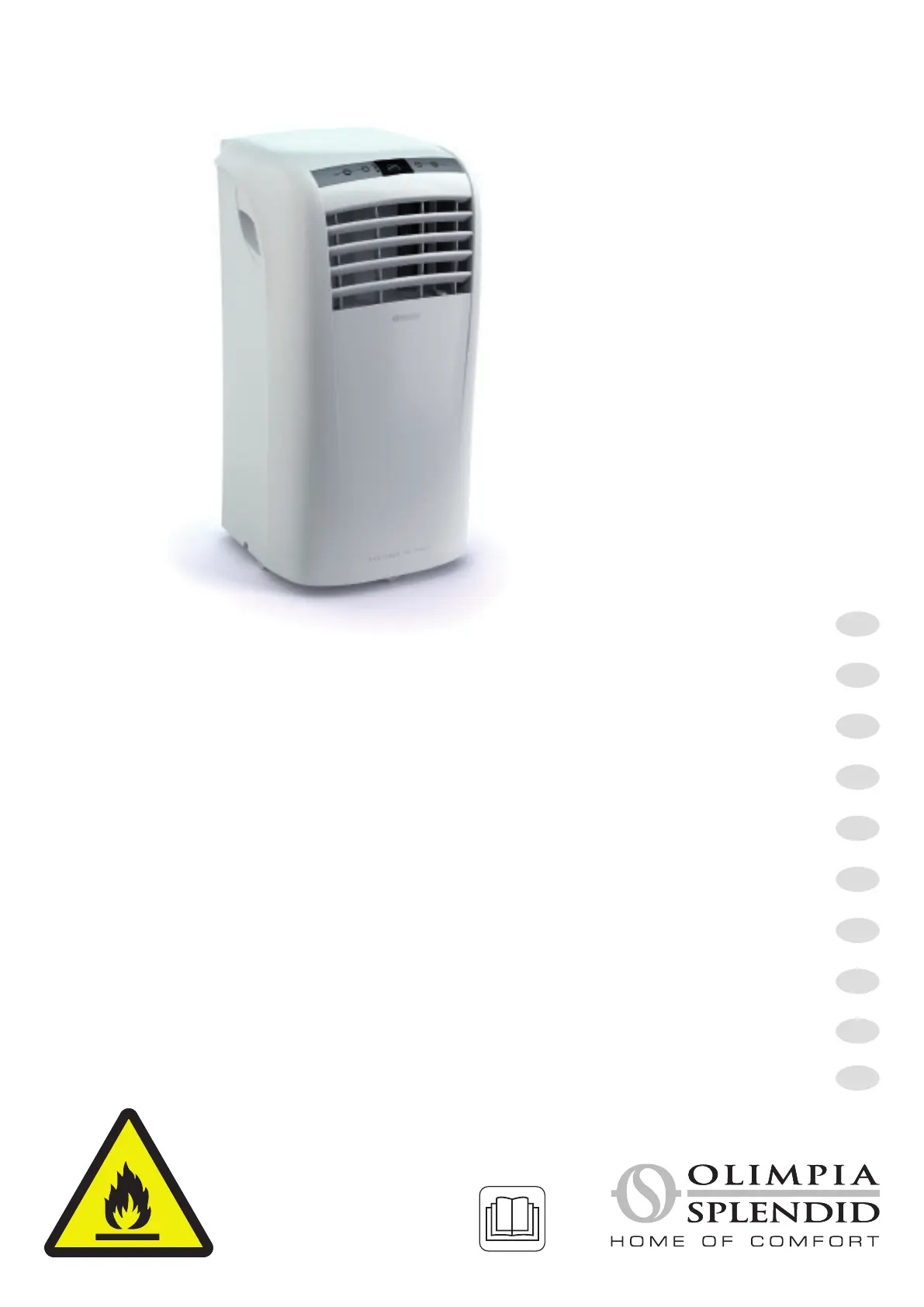

DOLCECLIMA COMPACTITENFRDEESPTNLGRPLSV CONDIZIONATORE D’ARIA LOCALE ISTRUZIONI PER INSTALLAZIONE, USO E MANUTENZIONELOCAL AIR CONDITIONERINSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCEAPPAREIL DE CLIMATISATION LOCALINSTRUCTIONS POUR L’INSTALLATION, L’EMPLOI ET L’ENTRETIENRAUMLUFT-KLIMAANLAGEHANDBUCH FÜR INSTALLATION, GEBRAUCH UND WARTUNGACONDICIONADOR DE AIRE LOCALINSTRUCCIONES PARA LA INSTALACIÓN, USO Y MANTENIMIENTOAPARELHO DE AR CONDICIONADO LOCALMANUAL DE INSTALAÇÃO INSTRUÇÕES DE USO E MANUTENÇÃOLOKALE AIRCONDITIONERAANWIJZINGEN VOOR DE INSTALLATIE, HET GEBRUIK EN HET ONDERHOUDÔÏÐÉÊÏ ÊËÉMÁÔÉÓÔÉÊÏ ÅÃ×ÅÉÑÉÄÉÏ ÏÄÇÃÉÙÍ ÔÏÐÏÈÅÔÇÓÇÓ ÊÁÉ ×ÑÇÓÇÓ KLIMATYZATOR LOKALNY INSTRUKCJA INSTALACJI, OBSŁUGI I KONSERWACJI LOKAL LUFTKONDITIONERING INSTRUKTIONER FÖR INSTALLATION, ANVÄNDNING OCH UNDERHÅLLAttenzione: rischio di incendio Caution: risk of re Attention : risque d'incendie Achtung: Brandrisiko Atención: riesgo de incendio Προσοχή: κίνδυνος πυρκαγιάς Uwaga: ryzyko pożaru Varning: brandrisk

WAARSCHUWINGENΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ1. Het apparaat bevat het gas R290 (classicatie ontvlambaarheid A3)2. Het apparaat moet opgeslagen worden in een goed geventileerd vertrek, waarvan de afmetingen overeenkomen met de maten die gespeciceerd zijn voor het gebruik van het apparaat. Het apparaat moet geïnstalleerd, gebruikt en bewaard worden in een vertrek waarvan het oppervlak de minimum afmetingen heeft die aangeduid worden in de tabel van pagina 10. Dit apparaat bevat een hoeveelheid koelgas R290 die gelijk is aan de hoeveelheid die vermeld wordt op het etiket met gegevens dat op het apparaat aangebracht is. 3.

Het apparaat mag gebruikt worden door kinderen van 8 jaar of ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke bekwaamheden, of zonder ervaring of de benodigde kennis, op voorwaarde dat ze onder toezicht staan, of nadat ze instructies over het veilige gebruik van het apparaat ontvangen hebben en de gevaren die daaraan inherent zijn begrepen hebben. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud die door de gebruiker uitgevoerd moeten worden mogen niet uitgevoerd worden door kinderen zonder toezicht (van toepassing voor de landen van de Europese Unie). 4.

Het apparaat mag gebruikt worden door personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke bekwaamheden, of zonder ervaring of de benodigde kennis, op voorwaarde dat ze onder toezicht staan, of nadat ze instructies over het veilige gebruik van het apparaat ontvangen hebben, van iemand die verantwoordelijk voor hun veiligheid is (alleen van toepassing voor de landen buiten de Europese Unie). 5. Als het netsnoer beschadigd is, moet dit vervangen worden door de fabrikant of diens technische assistentiedienst of hoe dan ook door iemand met een gelijkaardige kwalicatie, zodat ieder risico voorkomen wordt. 6.

Om ieder risico van elektrische schokken te voorkomen, is het absoluut noodzakelijk de stekker uit het stopcontact te trekken alvorens ongeacht welke onderhoudsingreep op het apparaat uit te voeren. 7. Voor de correcte werking van het apparaat moeten de minimum afstanden en de aanwijzingen in acht genomen worden die in deze handleiding staan (zie afbeelding 1)8. Voor de correcte elektrische aansluiting van het apparaat moeten de aanwijzingen gevolgd worden die in paragraaf 2. 5 staan. 1. Η συσκευή περιέχει αέριο R290 (ταξινόμηση ευφλεκτικότητας A3)2. Το μηχάνημα πρέπει να φυλάσσεται σε καλά αεριζόμενο χώρο, όπου το μέγεθος του χώρου αντιστοιχεί στις μετρήσεις που καθορίζονται για τη χρήση της συσκευής.

71212610894DOLCECLIMA COMPACTITENFRDEESPTNLGR CONDIZIONATORE D’ARIA LOCALE ISTRUZIONI PER INSTALLAZIONE, USO E MANUTENZIONELOCAL AIR CONDITIONERINSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCEAPPAREIL DE CLIMATISATION LOCALINSTRUCTIONS POUR L’INSTALLATION, L’EMPLOI ET L’ENTRETIENRAUMLUFT-KLIMAANLAGEHANDBUCH FÜR INSTALLATION, GEBRAUCH UND WARTUNGACONDICIONADOR DE AIRE LOCALINSTRUCCIONES PARA LA INSTALACIÓN, USO Y MANTENIMIENTOAPARELHO DE AR CONDICIONADO LOCALMANUAL DE INSTALAÇÃO INSTRUÇÕES DE USO E MANUTENÇÃOLOKALE AIRCONDITIONERAANWIJZINGEN VOOR DE INSTALLATIE, HET GEBRUIK EN HET ONDERHOUDÔÏÐÉÊÏ ÊËÉMÁÔÉÓÔÉÊÏ ÅÃ×ÅÉÑÉÄÉÏ ÏÄÇÃÉÙÍ ÔÏÐÏÈÅÔÇÓÇÓ ÊÁÉ ×ÑÇÓÇÓAttenzione: rischio di incendioCaution: Attention : risque d'incendieAchtung: BrandrisikoAtención: riesgo de incendioAtenção: risco de incêndioLet op: brandgevaarΠροσοχή: κίνδυνος πυρκαγιάς1135 min.30cmmin.30cm2020min.70cm135 24

DOLCECLIMA COMPACTNL - 1NEDERLANDSINHOUDSOPGAVE VUILVERWERKING Het symbool op het product of op de verpakking geeft aan dat het product niet als normaal huishoudafval beschouwd moet worden maar naar een verzamelcentrum gebracht moet worden voor het recyclen van elektrische en elektronische apparatuur. Door dit product op correcte wijze als vuil te verwerken, worden potentieel negatieve gevolgen voor het milieu en de gezondheid vermeden. Deze gevolgen zouden kunnen voortkomen uit een verkeerde vuilverwerking van het product. Voor meer gedetailleerde informatie over de recycling van dit product dient contact opgenomen te worden met het gemeentekantoor, de plaatselijke vuilophaaldienst of de winkel waarin het product gekocht is. Dit voorschrift geldt alleen in de Lidstaten van de EU. 0 - WAARSCHUWINGEN. 20. 1 - ALGEMENE INFORMATIE. 20. 2 - SYMBOLEN. 20. 2. 1 - Redactionele pictogrammen. 20.

3 - ALGEMEEN ADVIES. 40. 4 - BEOOGD GEBRUIK. 80. 5 - RISICOZONES. 80. 6 - WAARSCHUWINGEN VOOR HET KOELGAS R290. 91 - OMSCHRIJVING VAN HET APPARAAT. 161. 1 - LIJST VAN DE MEEGELEVERDE ONDERDELEN. 161. 2 - IDENTIFICATIE VAN DE VOORNAAMSTE ONDERDELEN. 162 - INSTALLATIE. 172. 1 - TRANSPORT VAN DE AIRCONDITIONER. 172. 2 - WAARSCHUWINGEN. 172. 3 - MOBIELE INSTALLATIE. 182. 4 - VASTE INSTALLATIE. 182. 5 - ELEKTRISCHE AANSLUITING. 182. 6 - DRAINAGE. 192. 6. a - Gebruik als ontvochtiger. 193 - GEBRUIK VAN HET APPARAAT. 193. 1 - SYMBOLEN EN TOETSEN BEDIENINGSPANEEL. 193. 2 - TOETSEN AFSTANDSBEDIENING. 203. 3 - GEBRUIK VAN DE AFSTANDSBEDIENING. 213. 3. a - Plaatsing van de batterijen. 213. 3. b - Vervanging van de batterijen. 213. 3. c - Positie van de afstandsbediening. 223. 4 - GEBRUIK VAN HET APPARAAT. 223. 4. a - Voorafgaande handelingen. 223. 4. b - Inschakeling/uitschakeling apparaat. 233.

NL - 2NEDERLANDS 0 - WAARSCHUWINGEN0.1 - ALGEMENE INFORMATIE Wij wensen u eerst en vooral te bedanken omdat u de voorkeur hebt gegeven aan een door ons geproduceerd apparaat.0.2 - SYMBOLEN De pictogrammen die in het volgende hoofdstuk staan, maken het mogelijk de benodigde informatie voor het correcte gebruik van de machine onder veilige omstandigheden snel en op eenduidige wijze te verstrekken.0.2.1 - Redactionele pictogrammen Service Duidt op situaties waarin contact opgenomen moet worden met de interne SERVICE van het bedrijf: TECHNISCHE ASSISTENTIEDIENST KLANTEN. Inhoudsopgave De paragrafen die voorafgegaan worden door dit symbool bevatten zeer belangrijke informatie en voorschriften, met name over de veiligheid.

De veronachtzaming ervan kan de volgende gevolgen hebben:- gevaar voor de persoonlijke veiligheid van de operators- verlies van de contractuele garantie- afwijzing van aansprakelijkheid door de fabrikant. Opgeheven hand Duidt op acties die absoluut niet uitgevoerd mogen worden. GEVAAR Signaleert dat het apparaat ontvlambaar koelmiddel gebruikt. Als de koelvloeistof uitloopt en wordt blootgesteld aan een externe ontstekingsbron bestaat risico op brand.InhoudsopgaveINHOUDSOPGAVE De algemene inhoudsopgave van deze handleidingbevindt zich op pagina “NL-1”ILLUSTRATIESDe illustraties zijn gegroepeerd op de eerste pagina’s van de handleiding

DOLCECLIMA COMPACTNL - 3NEDERLANDS GEVAARLIJKE ELEKTRISCHE SPANNING Wijst het betrokken personeel op het feit dat indien de beschreven handeling niet uitgevoerd wordt met inachtneming van de veiligheidsvoorschriften, het risico bestaat een elektrische schok te krijgen. ALGEMEEN GEVAAR Signaleert aan het betrokken personeel dat de beschreven handeling risico’s inhoudt voor lichamelijke schade indien de veiligheidsnormen niet in acht worden genomen. GEVAAR VAN GROTE HITTE Signaleert aan het betrokken personeel, dat de beschreven handeling risico’s inhoudt voor brandwonden door contact met zeer hete componenten, indien de veiligheidsnormen niet in acht worden genomen. NIET AFDEKKEN Signaleert aan het betrokken personeel dat het verboden is om het apparaat af te dekken om oververhitting te voorkomen.

OPGELET • Signaleert dat dit document aandachtig moet worden gelezen alvorens het apparaat te installeren en/of te gebruiken. • Signaleert dat het servicepersoneel met het apparaat moet omgaan, in overeenstemming met de installatiehandleiding. OPGELET • Signaleert dat er extra informatie in de meegeleverde handleidingen kan aanwezig zijn. • Duidt aan dat er informatie in de gebruiksaanwijzing of installatiehandleiding beschikbaar is. OPGELET Duidt aan dat het servicepersoneel met het apparaat moet omgaan, in overeenstemming met de installatiehandleiding.

NL - 4NEDERLANDS0. 3 - ALGEMEEN ADVIESALS ELEKTRISCHE APPARATUUR WORDT GEBRUIKT,MOETEN DE BASISVEILIGHEIDSVOORSCHRIFTEN STEEDS WORDEN GEVOLGD OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKENEN ONGEVALLEN TE BEPERKEN, INCLUSIEF HET VOLGENDE: Om eventuele beschadiging van de compressor te voorkomen, wordt iedere start met 3 minuten vertraagd ten opzichte van de laatste uitschakeling. 1. Document van vertrouwelijke aard, volgens de wettelijke bepalingen, met verbod op reproductie of versturing aan derden zonder de uitdrukkelijke autorisatie van de rma OLIMPIA SPLENDID. De machines kunnen bijwerkingen ondergaan en dus andere onderdelen vertonen dan die afgebeeld worden zonder om deze reden de teksten van deze handleiding te compromitteren. 2.

Lees deze handleiding met aandacht alvorens verder te gaan met om het even welke handeling (installatie, onderhoud, gebruik) en houd u strikt aan hetgeen in de afzonderlijke hoofdstukken beschreven wordt. 3. Bewaar de handleiding goed zodat u hem altijd bij de hand heeft en indien nodig kunt raadplegen. 4. Controleer nadat u het apparaat uit de verpakking gehaald heeft of het apparaat intact is; het verpakkingsmateriaal mag niet binnen het bereik van kinderen gehouden worden omdat dit een bron van gevaar kan zijn. 5. DE FABRIKANT STELT ZICH OP GENERLEI WIJZE AANSPRAKELIJK VOOR PERSOONLIJK LETSEL OF MATERIËLE SCHADE DIE HET GEVOLG IS VAN DE VERONACHTZAMING VAN DE VOORSCHRIFTEN DIE IN DEZE HANDLEIDING STAAN. 6.

De fabrikant behoudt zich het recht voor om ieder gewenst moment wijzigingen aan de eigen modellen aan te brengen terwijl de essentiële kenmerken die in deze handleiding beschreven worden onveranderd blijven. 7. Het onderhoud van apparatuur voor de klimaatregeling, zoals dit apparaat, kan gevaarlijk blijken te zijn omdat koelgas onder druk en elektrische onderdelen onder spanning in dit apparaat aanwezig zijn.

De eventuele onderhoudsingrepen (met uitzondering van de reiniging van de lters) moeten dus uitsluitend uitgevoerd worden door geautoriseerd en gekwaliceerd personeel. 8. IInstallaties die uitgevoerd worden zonder inachtneming van de aanwijzingen die in deze handleiding staan en het gebruik buiten de voorgeschreven temperatuurlimieten doen de garantie komen te vervallen. 9. Het gewone onderhoud van de lters en de algemene externe reiniging kunnen ook door de gebruiker uitgevoerd worden omdat hierbij geen moeilijke of gevaarlijke handelingen betrokken zijn.

Risico op brand of elektrische schokken. 18. Leg geen zware of hete voorwerpen bovenop het apparaat. 19. Voordat het apparaat elektrisch aangesloten wordt, moet gecontroleerd worden of de gegevens die op het plaatje staan overeenkomen met die van het elektrische distributienet. Het stopcontact moet met een aarding uitgerust zijn. Het plaatje (20) bevindt zich op de zijkanten van het apparaat (Afb. 2). 20. Installeer het apparaat volgens de instructies van de fabrikant. Een verkeerde installatie kan persoonlijk letsel, dierenleed of materiële schade veroorzaken waarvoor de fabrikant niet aansprakelijk gesteld kan worden. 21.

Bij incompatibiliteit tussen het stopcontact en de stekker van het apparaat moet het stopcontact door professioneel gekwaliceerd personeel vervangen worden door een van een ander type, dat geschikt is, en moet dit personeel controleren of de doorsnede van de kabels van het stopcontact geschikt is voor het vermogen dat door het apparaat geabsorbeerd wordt. Doorgaans wordt afgeraden om adapters en/of verlengsnoeren te gebruiken. Mocht het gebruik daarvan toch noodzakelijk zijn, dan moeten ze conform de van kracht zijnde veiligheidsvoorschriften zijn en mag het stroomdebiet (A) ervan niet lager zijn dan het maximum debiet van het apparaat.

Voor het ontdooiingsproces en voor de reiniging van het apparaat mogen geen andere instrumenten gebruikt worden dan die door de fabrikant aanbevolen worden. 53. Het apparaat is voorzien van een thermische beveiliging die de elektronische kaart behoedt tegen een te hoge temperatuur. Mocht deze beveiliging in werking treden, trek de stekker dan uit het stopcontact en wacht tot het apparaat volledig afgekoeld is (minstens 20÷30 minuten). Steek de stekker daarna weer in het stopcontact en herstart het apparaat. Als het apparaat niet herstart wordt, trek de stekker dan uit het stopcontact en neem contact op met een Assistentiecentrum.

DOLCECLIMA COMPACTNL - 9NEDERLANDS0.6 - WAARSCHUWINGEN VOOR HET KOELGAS R290 1. HET APPARAAT BEVAT GAS R290 (ONTVLAMBAARHEIDSCATEGORIE A3) 2. HET APPARAAT MOET OPGESLAGEN WORDEN IN EEN GOED GEVENTILEERD VERTREK, WAARVAN DE AFMETINGEN OVEREENKOMEN MET DE MATEN DIE GESPECIFICEERD ZIJN VOOR HET GEBRUIK VAN HET APPARAAT. 3. HET APPARAAT MOET GEÏNSTALLEERD, GEBRUIKT EN BEWAARD WORDEN IN EEN RUIMTE WAARVAN HET OPPERVLAK VAN DE VLOER GROTER IS DAN ZIE TABEL.Hoeveelheid gas R290 in Kg (zie etiket met gegevens op het apparaat)Minimum afmetingen van de ruimte voor het gebruik en de opslagm2 0,120 60,130 70,140 70,150 80,160 80,170 90,180 90,190 100,200 100,210 110,220 11 4. DIT APPARAAT BEVAT EEN HOEVEELHEID KOELGAS R290 DIE GELIJK IS AAN DE HOEVEELHEID DIE VERMELD WORDT OP HET ETIKET MET GEGEVENS DAT OP HET APPARAAT AANGEBRACHT IS. 5.

HET APPARAAT MOET OPGESLAGEN WORDEN IN EEN VERTREK WAARIN GEEN ONTSTEKINGSBRONNEN MET CONTINUE WERKING AANWEZIG ZIJN (BIJVOORBEELD: OPEN VUUR, APPARATEN DIE OP GAS WERKEN OF VERWARMINGSTOESTELLEN MET ELEKTRISCHE WERKING). 6. Niet perforeren of verbranden. 7. Houd er rekening mee dat koelgas geurloos kan zijn. 8. R290 is een koelgas conform de Europese richtlijnen op het gebied van het milieu. Perforeer het circuit van het koelgas op geen enkele plek. 9. Gebruik geen middelen om het ontdooiingsproces te versnellen, of voor de reiniging, met uitzondering van de door de producent aanbevolen middelen. 10. Wanneer het apparaat ontdooid en gereinigd wordt, mogen geen andere instrumenten gebruikt worden dan die door de fabrikant aanbevolen worden. 11.

Als het apparaat geïnstalleerd, gebruikt of bewaard wordt in een niet geventileerde zone, dan moet die ruimte ontworpen zijn ter preventie van de accumulatie van gelekt koelmiddel, die te wijten is aan elektrische verwarmingstoestellen, kachels, of andere ontstekingsbronnen.

NL - 10NEDERLANDS 12. Neem de nationale voorschriften op het gebied van gas in acht. 13. Houd de ventilatie-openingen vrij van obstructies. 14. Het apparaat moet zo opgeslagen worden dat mechanische schade vermeden wordt. 15. Een ieder die boven of in een koelgascircuit moet werken, moet in het bezit zijn van een geldig certicaat, waarop verklaard wordt dat die persoon competent is om op veilige wijze koelmiddelen te hanteren, dat in overeenstemming is met een specieke beoordeling die erkend is door de sector. 16. Het onderhoud moet uitsluitend uitgevoerd worden zoals aanbevolen wordt door de producent van het apparaat. Het onderhoud en de reparaties die de assistentie van ander gespecialiseerd personeel vereisen, moeten uitgevoerd worden onder toezicht van een persoon die competent is voor het gebruik van ontvlambare koelmiddelen. 17.

VERVOER VAN APPARATUUR DIE ONTVLAMBARE KOELMIDDELEN BEVAT Raadpleeg de wetgeving voor het vervoer. 18. MARKERING VAN DE APPARATUUR MET SYMBOLEN Raadpleeg de plaatselijke wetgeving. 19. VERWIJDERING VAN APPARATUUR DIE ONTVLAMBARE KOELMIDDELEN GEBRUIKT Raadpleeg de nationale wetgeving. 20. OPSLAG VAN DE APPARATUUR/APPARATEN De opslag van de apparatuur moet conform de instructies van de fabrikant zijn. 21. OPSLAG VAN DE VERPAKTE (NIET VERKOCHTE) APPARATUUR De verpakking moet zo uitgevoerd zijn dat een interne mechanische beschadiging van de apparatuur geen lekkage van koelmiddel veroorzaakt. Het maximum aantal delen van de apparatuur dat samen opgeslagen kan worden wordt aangeduid door de plaatselijke wetgeving. 22.

INFORMATIE OVER HET ONDERHOUDa) Controles van het gebied Voordat handelingen uitgevoerd worden op systemen die ontvlambare koelmiddelen bevatten, moeten de veiligheidscontroles uitgevoerd worden om zich ervan te verzekeren dat het risico op ontbranding minimaal is. Neem de volgende voorzorgsmaatregelen in acht om eventuele reparaties van het koelmiddelsysteem uit te voeren voordat het gebruikt wordt.

b) Afwikkeling van het werk Het werk moet uitgevoerd worden onder controle, om het risico op de aanwezigheid van gas of ontvlambare dampen tijdens de uitvoering van het werk zelf te minimaliseren. c) Algemeen werkgebied Al het personeel dat met het onderhoud belast is, en de andere operators die in het werkgebied aanwezig zijn, moeten geïnstrueerd zijn over de aard van het werk dat verricht gaat worden. Vermijd het om in kleine ruimtes te werken. De zone rondom het werkgebied moet afgebakend zijn. Controleer of het gebied veilig gesteld is dankzij de controle van ontvlambaar materiaal.

DOLCECLIMA COMPACTNL - 11NEDERLANDSd) Controle van de aanwezigheid van koelmiddel Het gebied moet vóór en tijdens het werk gecontroleerd worden met gebruik van een adequate detector van koelmiddelen om er zeker van te zijn dat de operator zich bewust is van de aanwezigheid van een potentieel ontvlambare atmosfeer. Controleer of het apparaat voor de detectie van lekken geschikt is voor ontvlambare koelmiddelen, dus of het vonkvrij is, op passende wijze verzegeld of intrinsiek veilig is. e) Aanwezigheid van brandblussers Mocht ongeacht welke warme bewerking op de koelapparatuur uitgevoerd moeten worden, of op ongeacht welk daarop aangesloten deel, dan moet adequate brandblusapparatuur binnen handbereik beschikbaar zijn. Zorg ervoor dat er altijd een droge poederblusser of een CO2-blusser aanwezig is vlakbij het gebied waar het vullen plaatsvindt.

f) Afwezigheid van ontvlambare bronnen Geen enkele operator die aan het werk is op het koelsysteem waarbij het blootleggen van ongeacht welke leiding nodig is die een ontvlambaar koelmiddel bevat of bevat heeft, mag enige ontvlambare bron gebruiken op een wijze dat brand of een explosie veroorzaakt kan worden. Alle mogelijke ontvlambare bronnen, met inbegrip van het gebruik van sigaretten, moeten voldoende ver van de plaats van installatie, reparatie, verwijdering en sloop gehouden worden, waar het ontvlambare koelmiddel in de omringende ruimte zou kunnen worden afgegeven. Voordat het werk begint moet het gebied rondom de apparatuur bestudeerd worden om er zeker van te zijn dat geen ontvlambare elementen of risico’s op ontbranding aanwezig zijn. Gebruik markeringen die het roken verbieden.

g) Geventileerd gebied Controleer of het installatiegebied in de open lucht is of op passende wijze geventileerd wordt voordat het systeem gestart wordt of ongeacht welke warme bewerking op de apparatuur uitgevoerd wordt. De mate van ventilatie moet aanwezig zijn gedurende de gehele periode waarin de bewerking uitgevoerd wordt.

De ventilatie moet in staat zijn om ieder koelmiddel dat vrijgekomen is op veilige wijze te verspreiden en om het bij voorkeur naar buiten in de atmosfeer uit te stoten. h) Controles op de koelapparatuur Wanneer de elektrische onderdelen vervangen worden, moeten de nieuwe onderdelen geschikt zijn voor het gebruik en conform de aangeduide specicaties zijn. De richtlijnen van de fabrikant over het onderhoud en de assistentie moeten altijd in acht genomen worden. Raadpleeg bij twijfel de technische dienst van de fabrikant voor assistentie.

De volgende controles moeten uitgevoerd worden op installaties waarin ontvlambare koelmiddelen gebruikt worden: controleer of de grootte van de vulling in overeenstemming is met de afmetingen van het vertrek waarin de delen die het koelmiddel bevatten geïnstalleerd zijn; of het systeem en de ventilatie-openingen correct werken en niet verstopt zijn; als van een koelcircuit gebruik gemaakt wordt, moet de aanwezigheid van koelmiddel in het secundaire circuit gecontroleerd worden; of de markering die op de machine aangebracht is nog steeds zichtbaar en leesbaar is. Markeringen en aanduidingen die niet leesbaar zijn moeten gecorrigeerd worden; of de koelleidingen en -onderdelen geïnstalleerd zijn in een positie waarin het onwaarschijnlijk is dat ze blootgesteld worden aan ongeacht welke stof die de.

NL - 12NEDERLANDSonderdelen die het koelmiddel bevatten zou kunnen aantasten door corrosie, tenzij die onderdelen uit een materiaal bestaan dat intrinsiek bestand is tegen corrosie of dat op passende wijze daartegen beschermd wordt. i) Controles op de elektrische apparaten De reparatie en het onderhoud van de elektrische onderdelen moeten eerste veiligheidscontroles en inspectieprocedures van de onderdelen bevatten. Mocht een defect optreden dat de veiligheid kan compromitteren, schakel dan niet de elektrische voeding naar het circuit in zolang het probleem niet op passende wijze verholpen is. Gebruik een tijdelijke geschikte oplossing als het defect niet onmiddellijk verholpen kan worden en het nodig is dat de werking voortgezet wordt. Deze situatie moet meegedeeld worden aan de eigenaar van de apparatuur zodat alle partijen erover geïnformeerd zijn.

De eerste veiligheidscontroles bevatten: controleer of de condensatoren ontladen zijn: deze controle moet op veilige wijze uitgevoerd worden om vonken te voorkomen; controleer of de elektrische onderdelen en kabels die onder spanning staan tijdens het vullen, het herstel of de ontluchting van het systeem niet blootgesteld worden; controleer de continuïteit van de aardaansluiting. 23. REPARATIE VERZEGELDE ONDERDELENa) Tijdens de reparatie van verzegelde onderdelen moeten alle elektrische voedingen van de uitrusting waarop gewerkt wordt afgesloten worden voordat ongeacht welke verzegelde afdekking, enz. , weggenomen wordt.

Mocht het absoluut nodig zijn dat de elektrische voeding op de uitrusting ingeschakeld is tijdens de reparatie, dan moet een permanent werkzame lekdetector in positie gebracht zijn op het meest kritieke punt, om de operator te waarschuwen voor een potentieel gevaarlijke situatie.

b) Besteed bijzondere aandacht aan wat nu volgt om er zeker van te zijn dat de afdekking op geen enkele wijze wijzigingen ondergaat die van invloed zijn op het veiligheidsniveau wanneer op elektrische onderdelen gewerkt wordt. Dit omvat beschadigingen van kabels, een overmatig aantal aansluitingen, eindstukken die niet zijn vervaardigd volgens de oorspronkelijke specicaties, beschadigingen van pakkingen, verkeerde montage van kabelklemmen, enz. Controleer of de apparatuur op veilige wijze gemonteerd is. Controleer of de pakkingen of de verzegelingsmaterialen niet dusdanig verslechterd zijn dat de binnenkomst van ontvlambare atmosferen niet meer voorkomen kan worden. De vervangingsonderdelen moeten voldoen aan de specicaties van de fabrikant. Het gebruik van siliconenkit kan de doeltreffende werking van enkele soorten lekdetectiesystemen belemmeren.

De intrinsiek veilige onderdelen mogen niet geïsoleerd worden voordat erop ingegrepen wordt. 24. REPARATIE VAN INTRINSIEK VEILIGE ONDERDELEN Pas geen enkele inductielading en ladingen met permanente capaciteit toe op het circuit, zonder eerst gecontroleerd te hebben of de maximum spanning en stroom, die voor de gebruikte apparatuur toegestaan zijn, niet overschreden worden. De intrinsiek veilige onderdelen zijn de enige waarop ingegrepen kan worden terwijl ze onder spanning staan en een ontvlambare atmosfeer aanwezig is. Het testsysteem moet op de correcte stroomsterkte staan. Vervang de onderdelen alleen door de reserveonderdelen die aangeduid worden door de fabrikant. Andere dan de aangeduide onderdelen kunnen na een lek de ontbranding van het koelmiddel in de atmosfeer veroorzaken.

DOLCECLIMA COMPACTNL - 13NEDERLANDS 25. BEKABELING Controleer of de bekabeling niet blootgesteld wordt aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of aan ieder ander nadelig effect van de omgeving. Houd tijdens de controle ook rekening met de effecten van veroudering of van constante trillingen die veroorzaakt worden door elementen als compressoren of ventilatoren. 26. DETECTIE VAN ONTVLAMBARE KOELMIDDELEN Gebruik in geen enkel geval potentiële ontstekingsbronnen om lekken van koelmiddel te detecteren. Gebruik geen steekvlammen (of iedere ander detectiesysteem dat van open vuur gebruik maakt). 27. LEKDETECTIEMETHODEN De volgende lekdetectiemethoden worden als aanvaardbaar beschouwd voor systemen die ontvlambare koelmiddelen bevatten.

Gebruik elektronische lekdetectors voor ontvlambare koelmiddelen, ook als de gevoeligheid mogelijk niet geschikt is of ze opnieuw gekalibreerd moeten worden. (De detectie-uitrusting moet gekalibreerd worden in een gebied zonder koelmiddel. ) Controleer of de detector geen potentiële ontstekingsbron is en geschikt is voor het gebruikte koelmiddel. De lekdetectie-uitrusting moet ingesteld zijn op een percentage LFL van het koelmiddel en gekalibreerd zijn ten aanzien van het gebruikte koelmiddel en het geschikte percentage gas (maximaal 25%) is bevestigd. De vloeistoffen voor de detectie van lekken kunnen gebruikt worden met het merendeel van de koelmiddelen maar het gebruik van reinigingsmiddelen die chloor bevatten moet vermeden worden aangezien chloor op het koelmiddel zou kunnen reageren en de koperen leidingen kan aantasten door corrosie.

Als een lek vermoed wordt, moet al het open vuur verwijderd/gedoofd worden. Als een koelmiddellek gedetecteerd wordt waarvoor lassen nodig is, win dan al het koelmiddel uit het systeem terug of isoleer het (door middel van de afsluitkleppen) in een deel van het systeem dat zich ver van het lek bevindt.

Vervolgens moet vóór en tijdens het lasproces zuurstofvrije stikstof (OFN) in het systeem vrijgelaten worden. 28. VERWIJDERING EN LEDIGING Gebruik conventionele procedures wanneer op het circuit van het koelmiddel gewerkt wordt voor het uitvoeren van reparaties of om iedere andere reden. Desondanks is het belangrijk dat de beste praktijk in acht genomen wordt gezien het feit dat rekening gehouden moet worden met de ontvlambaarheid. Neem de volgende procedure in acht:• Verwijder het koelmiddel;• Ontlucht het circuit met inert gas;• Leeg het;• Ontlucht het nog een keer met inert gas;• Open het circuit door middel van snijden of lassen. De koelmiddelvulling moet hersteld worden in cilinders die geschikt zijn voor de terugwinning. Reinig het systeem met OFN om de eenheid veilig te maken. Het zou nodig kunnen zijn deze procedure meerdere malen te moeten herhalen.

Gebruik geen perslucht of zuurstof voor deze handeling. De reiniging moet voltooid worden door het luchtledige deel van het systeem met OFN te vullen en door te blijven gaan met vullen tot de werkdruk bereikt wordt, vervolgens moet de OFN in de atmosfeer geloosd worden en tenslotte moet het systeem weer in een luchtledige situatie gebracht worden. Herhaal het proces tot geen koelmiddel meer in het systeem achtergebleven is. Wanneer de laatste vulling met OFN gebruikt wordt, moet het systeem op de atmosferische druk gebracht worden om het te kunnen gebruiken. Deze handeling is absoluut van.

NL - 14NEDERLANDSvitaal belang als laswerken op de leidingen uitgevoerd moeten worden. Controleer of de afvoer van de vacuümpomp zich niet vlakbij enige ontstekingsbron bevindt en of de ventilatie beschikbaar is. 29. VULPROCEDURES Naast de conventionele vulprocedures moeten de volgende vereisten in acht genomen worden. Controleer of er geen vermenging van verschillende koelmiddelen plaatsvindt tijdens het vullen van de apparatuur. De leidingen moeten zo kort mogelijk zijn om de hoeveelheid koelmiddel erin tot het minimum te beperken. De cilinders moeten in de opgerichte stand gehouden blijven. Controleer of het koelsysteem aangesloten is op de aarde alvorens het met koelmiddel te vullen. Etiketteer het systeem wanneer het eenmaal gevuld is (als dat nog niet gedaan was). Let bijzonder goed op dat het koelsysteem niet overbelast wordt.

Test de druk met de OFN alvorens het systeem opnieuw te vullen. Voer de dichtingstest van het systeem na aoop van het vullen uit maar voorafgaand aan de inbedrijfstelling. Een extra dichtingstest moet uitgevoerd worden voordat de plaats van installatie verlaten wordt. 30. BUITENDIENSTSTELLING Alvorens deze procedure uit te voeren, is het van essentieel belang dat de technicus vertrouwd geraakt is met de apparatuur en alle onderdelen daarvan. Het wordt als een goede praktijk beschouwd om alle koelmiddelen op veilige wijze terug te winnen. Alvorens deze handeling uit te voeren, moeten een oliemonster en een koelmiddelmonster genomen worden, voor als het nodig is eerst een analyse uit te voeren voordat een teruggewonnen koelmiddel opnieuw wordt gebruikt. Het is van essentieel belang dat de elektrische energie beschikbaar is voordat met deze procedure begonnen wordt.

c) Controleer voordat deze procedure uitgevoerd wordt, of:• De mechanische uitrusting voor de verplaatsing beschikbaar is, indien nodig, om de cilinders van het koelmiddel te verplaatsen; • Alle veiligheidsvoorzieningen beschikbaar zijn en correct gebruikt worden; • Het terugwinningsproces altijd door een competent persoon gecontroleerd wordt; • De uitrusting die voor de terugwinning gebruikt wordt, en de cilinders, conform de toepasselijke standaards zijn. d) Leeg het koelsysteem, indien mogelijk. e) Als geen situatie van vacuüm verkregen kan worden, gebruik dan een collector zodat het koelmiddel uit de diverse delen van het systeem verwijderd kan worden. f) Controleer of de cilinder op de weegschalen geplaatst is voordat de terugwinning wordt uitgevoerd. g) Start de terugwinningsmachine en handel conform de instructies van de fabrikant. h) Overbelast de cilinders niet.

DOLCECLIMA COMPACTNL - 15NEDERLANDSj) Wanneer de cilinders correct gevuld zijn en het proces voltooid is, controleer dan of de cilinders en de uitrusting onmiddellijk van de plaats van installatie verwijderd worden en of alle isolatiekleppen ervan gesloten zijn. k) Het teruggewonnen koelmiddel mag niet in een ander koelsysteem geladen worden, tenzij dit gereinigd en gecontroleerd is. 31. ETIKETTERING De uitrusting moet geëtiketteerd zijn met de aanduiding dat hij buiten dienst gesteld is en het koelmiddel verwijderd is. Breng de datum en uw handtekening op het etiket aan. Controleer of er etiketten op de uitrusting aanwezig zijn die aangeven dat de uitrusting een ontvlambaar koelmiddel bevat. 32.

TERUGWINNING Wanneer koelmiddel uit een systeem verwijderd wordt, of dit nu voor onderhoud of voor de buitendienststelling is, is het een goede zaak om alle koelmiddelen op veilige wijze te verwijderen. Bij de overdracht van het koelmiddel naar de cilinders moet gecontroleerd worden of alleen cilinders gebruikt worden die geschikt zijn voor de terugwinning van het koelmiddel. Controleer of het correcte aantal cilinders beschikbaar is om de volledige vulling van het systeem in op te slaan. Alle te gebruiken cilinders zijn ontworpen voor het teruggewonnen koelmiddel en daarvoor geëtiketteerd (of wel speciale cilinders voor de terugwinning van koelmiddel). De cilinders moeten uitgerust zijn met een drukafvoerklep en bijbehorende perfect werkende afsluitkleppen. De lege terugwinningscilinders worden luchtledig gemaakt en indien mogelijk gekoeld worden voordat de terugwinning plaatsvindt.

De uitrusting voor de terugwinning moet perfect werkzaam zijn en een set met instructies voor de terugwinning bevatten, die binnen handbereik is en geschikt is voor de terugwinning van ontvlambare koelmiddelen. Bovendien moet een groep gekalibreerde weegschalen beschikbaar en perfect werkzaam zijn.

De leidingen moeten voorzien zijn van hermetisch gesloten aansluitingen met afsluiting in perfecte staat. Voordat de terugwinningsmachine gebruikt wordt, moet gecontroleerd worden of deze in goede staat van werking verkeert, of correct onderhoud erop uitgevoerd is en of ieder elektrisch onderdeel ervan verzegeld is, om ontsteking te voorkomen in geval koelmiddel vrijkomt. Raadpleeg de fabrikant in geval van twijfel. Het teruggewonnen koelmiddel moet teruggegeven worden aan de leverancier, in de correcte cilinder en met de bijbehorende Nota voor Overbrenging van Afval. Meng geen koelmiddelen in de terugwinningseenheden en met name in de cilinders. Als de compressoren, of de oliën van de compressoren, verwijderd moeten worden, controleer dan of ze geleegd zijn tot een aanvaardbaar niveau om er zeker van te zijn dat het ontvlambare koelmiddel niet in het smeermiddel achterblijft.

Het ledigingsproces moet uitgevoerd worden voordat de compressor naar de leveranciers teruggebracht wordt. Gebruik alleen elektrische verwarmingssystemen op het hoofddeel van de compressor, om dit proces te versnellen. Verwijder de olie uit een systeem op veilige wijze.

22272327242629212825ANL - 16NEDERLANDS1 - OMSCHRIJVING VAN HET APPARAAT1.1 - LIJST VAN DE MEEGELEVERDE ONDERDELENHet apparaat is apart verpakt in een kartonnen verpakking.De verpakking kan met de hand vervoerd worden door twee werknemers of op een transporttruck geladen worden. Sla de verpakking apart op, niet stapelen.1. Buigzame leiding voor luchtafvoer (werkwijze koeling en automatisch)2. Aansluiting buigzame leiding zijde machine3. Aansluiting voor buigzame leiding voor instal-latie vaste / Slider4. Slider voor installatie op schuifraam / rolluik5. Aansluiting voor Slider / venster6. Flens voor vaste installatie7. Condensafvoerleiding (modaliteit alleen ontvochtiging)8. Isolatie voor installatie Slider9. Isolatie voor installatie Slider10. Pluggen voor ens vaste installatie11. Afstandsbediening12. Handleiding1.2 - IDENTIFICATIE VAN DE VOORNAAMSTE ONDERDELEN (Afb.A)21.

DOLCECLIMA COMPACTNL - 17NEDERLANDS2 - INSTALLATIE2.1 - TRANSPORT VAN DE AIRCONDITIONER • Het transport en de verplaatsing van het apparaat moet in de verticale stand plaatsvinden. Als de airconditioner liggend verplaatst wordt dan moet u minimaal één uur wachten voordat u de airconditioner in werking kunt stellen. • Alvorens het apparaat te verplaatsen of te vervoeren, moet het condenswater volledig afgevoerd worden, zoals beschreven wordt in paragraaf 4.2.a WAARSCHUWING Transport van de airconditioner op kwetsbare vloeren (bv. houten vloeren): • Voer het condenswater volledig af. • Let tijdens de verplaatsing van de airconditioner bijzonder goed op omdat de wielen sporen op de vloer kunnen achterlaten. Ofschoon het onbuigzame zwenkwielen betreft, kunnen deze beschadigd raken door het gebruik of vuil worden.

Er wordt aanbevolen te controleren of de wielen schoon zijn en vrij kunnen draaien.2.2 - WAARSCHUWINGEN De veronachtzaming van het volgende kan het apparaat schade berokkenen.a. Installeer de klimaatregelaar op vlakke, stabiele oppervlakken en op de vloer.b. Sluit de klimaatregelaar alleen aan op stopcontacten die van een aarding voorzien zijn.c. Controleer of gordijnen of andere voorwerpen de luchtaanzuiglters niet afsluiten (Afb.7).d. Controleer of tussen de klimaatregelaar en aangrenzende wanden een minimum afstand van 30 cm gehandhaafd blijft (Afb.1).e. Bij het in gebruik nemen van het apparaat moet altijd opgelet worden of er geen obstakels zijn voor de aanzuiging en de uitlaat van de lucht.f. De airconditioner mag niet in vertrekken gebruikt worden die als wasruimte dienen.g. Installeer de airconditioner uitsluitend in droge vertrekken.h.

De airconditioner moet niet worden geactiveerd in de aanwezigheid van gevaar-lijke materialen, dampen of vloeistoffen worden gebrachti. Reinig de luchtlters minstens één keer per week.

NL - 18NEDERLANDS2. 3 - MOBIELE INSTALLATIEDe airconditioner moet in een geschikte ruimte geïnstalleerd worden. Er wordt aanbevolen zonlicht te beperken door middel van rolluiken, gordijnen, zonweringen, en om deuren en ramen gesloten te houden. a. Zet de airconditioner voor een raam of voor een terras-/balkondeur. b. Breng het eindstuk aan de machinezijde (2) in positie op de buigzame leiding (1) zoals Afb. 8 toont. c. Breng het eindstuk (3) in positie op de andere zijde van de buigzame leiding (1) (Afb. 8). d. Steek het eindstuk aan de machinezijde (2) in de opening van de luchtuitlaat van het apparaat (26), zoals afbeelding 9 toont. e. Breng het eindstuk (3) in positie op een wijze dat de lucht naar buiten afgevoerd wordt (Afb. 10)f.

Als men over een (verticaal of horizontaal) schuifraam beschikt, of over een rolluik, dan is het mogelijk de bijgeleverde “SLIDER KIT” (4) te gebruiken die een efciëntere installatie mogelijk maakt. Ga voor de installatie met SLIDER KIT te werk zoals de afbeeldingen 11 en 12 tonen. g. Breng de kleefpakking (8) (Afb. 12) aanh. Breng de “SLIDER KIT” (4) in positie en pas hem aan (Afb. 12)i. Breng de buigzame leiding (1) in positie en breng de pakking (9) aan (Afb. 12) Rol de slang alleen zover als nodig is uit zodat de luchtgeleider klem tussen de openslaande gedeelten van het kozijn blijft zitten. 2. 4 - VASTE INSTALLATIEDe airconditioner kan ook met gaten vast aan het raam of aan de muur geïnstalleerd worden. De luchtstroom mag niet belemmerd worden door beschermende roosters e. d. Eventuele beschermende roosters e. d.

moeten een totale doorsnede voor de luchtdoorlaat hebben die niet minder mag zijn dan 140 cm2. a. Breng het eindstuk aan de machinezijde (2) in positie op de buigzame leiding (1), zoals Afb. 8 toont. b. Boor een gat in het glas of in de wand, met een diameter van 127 mm, op een hoogte van de vloer tussen 300 en 1200 mm (Afb. 13). c.

Breng het eindstuk (6) in positie in het gat van de wand en markeer de boorpunten (Afb. 14-a, 14-b). d. Verwijder het eindstuk (6) en boor de gaten van 6 mm (Afb. 14-c, 14-d). e. Steek de bijgeleverde pluggen (10) in de gaten (Afb. 14-e). f. Breng het eindstuk (6) in positie in het gat van de wand en zet het vast met de bijgeleverde schroeven (10) (Afb. 14-f, 14-g). g. Steek het eindstuk aan de machinezijde (2) in de opening van de luchtuitlaat van het apparaat (26), zoals afbeelding 9 toont. h. Sluit het andere uiteinde van de buigzame leiding (1) aan op het eindstuk (6) (Afb. 14-i). i. Sluit de dop (6a) wanneer het apparaat niet in werking is (Afb. 14-h). 2. 5 - ELEKTRISCHE AANSLUITINGHet apparaat wordt geleverd met een voedingskabel met stekker.

DOLCECLIMA COMPACTSW1SW3S4D1SW2BSW4S1 S2S3S5NL - 19NEDERLANDS• Het apparaat voeding netwerk moet worden voorzien in een passende meerpolige inrichting volgens de nationale installatie voorschriften. • De apparatuur uitsluitend door een socket wordt gevoed dat compatibel met de meegeleverde stekker is. WAARSCHUWING De eventuele vervanging van de voedingskabel mag alleen worden uitgevoerd door Olimpia Splendid technische dienst of door personeel met gelijkaardige kwalicatie. 2.6 - DRAINAGEAl naargelang de gebruikswijzen van het apparaat is het nodig de condensafvoerleiding aan te sluiten.2.6.a - Gebruik als ontvochtigerVoor het correcte gebruik van het apparaat moet als volgt gehandeld worden (afbeeldingen 15 en 16):a. Verwijder de dop (28). b. Plaats de bijgeleverde leiding (7) op de aansluiting.

Controleer of het uiteinde van de afvoerleiding (7) in positie gebracht is op het afvoerputje of in een recipiënt. Controleer of de leiding (7) niet verstopt is.3 - GEBRUIK VAN HET APPARAATDe werkwijzen van de conditioner kunnen zowel met de afstandsbediening als op het bedieningspaneel op de conditioner geselecteerd worden.De ontvangst van de geselecteerde functie wordt bevestigd door een “pieptoon” van de zoemer.3.1 - SYMBOLEN EN TOETSEN BEDIENINGSPANEEL (Afb.B)• SW1: Werking / Stand-by;• SW2: Selectie werkwijze koeling =˃ =˃ automatisch =˃ =˃ alleen ventilator =˃ =˃ ontvochtiging =˃ =˃ koeling =˃...• SW3: Verhoging temperatuur/vertraging;• SW4: Verlaging temperatuur/vertraging;• S1: Werkwijze stand-by.• D1: Tset/Timer• S2: Werkwijze timer;• S3: Werkwijze koeling;• S4: Werkwijze ontvochtiging;• S5: Werkwijze ventilatie;.
