H3 FLOW

MICRO-ATX AIRFLOW CASE

FRONT

FRONTAL | AVANT | FRONT | ANTERIORE | FRONTAL |

전면

|

フロント

|

正面

COVERTABLE OF CONTENTS

01.

EXPLODED VIEW

02.

CLEARANCES &

SPECIFICATIONS

03.

PANEL REMOVAL

04.

ACCESSORY BOX

05.

CABLE

CONNECTIONS

06.

BUTTONS & I/O

07.

CABLE

MANAGEMENT

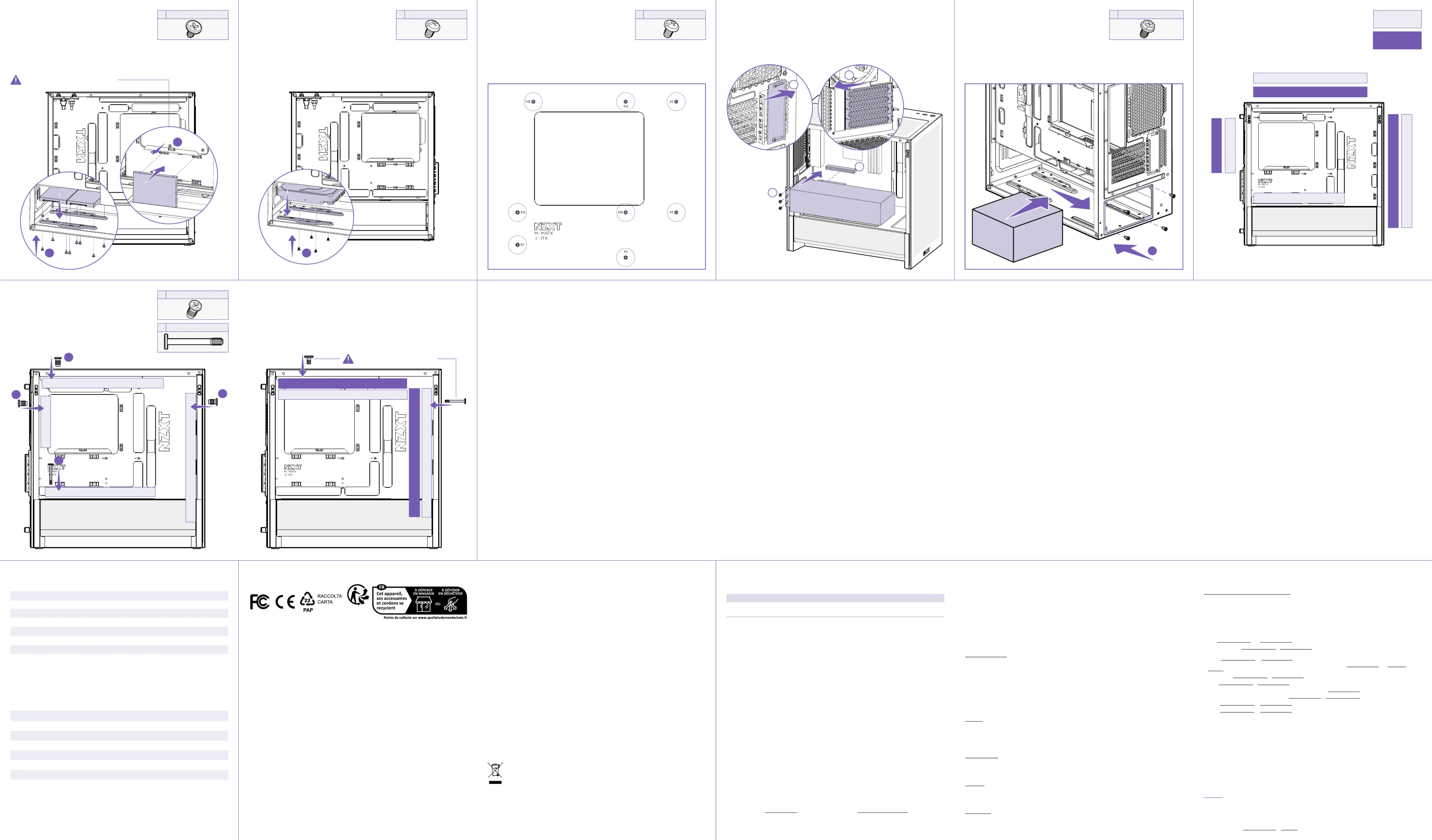

BACK

ATRÁS | ARRIÈRE | ZURÜCK | INDIETRO | VOLTAR |

뒷면

|

裏面

|

背面

08.

SSD DRIVE

INSTALLATION

09.

HDD DRIVE

INSTALLATION

10.

MOTHERBOARD

INSTALLATION

11.

EXPANSION

CARD

INSTALLATION

12.

POWER SUPPLY

INSTALLATION

13.

FAN & RADIATOR

SUPPORT

14.

FAN & RADIATOR

INSTALLATION

限用物质及元素列表

限用物質及元素清單

REGULATORY

STATEMENT

NZXT GLOBAL

WARRANTY POLICY

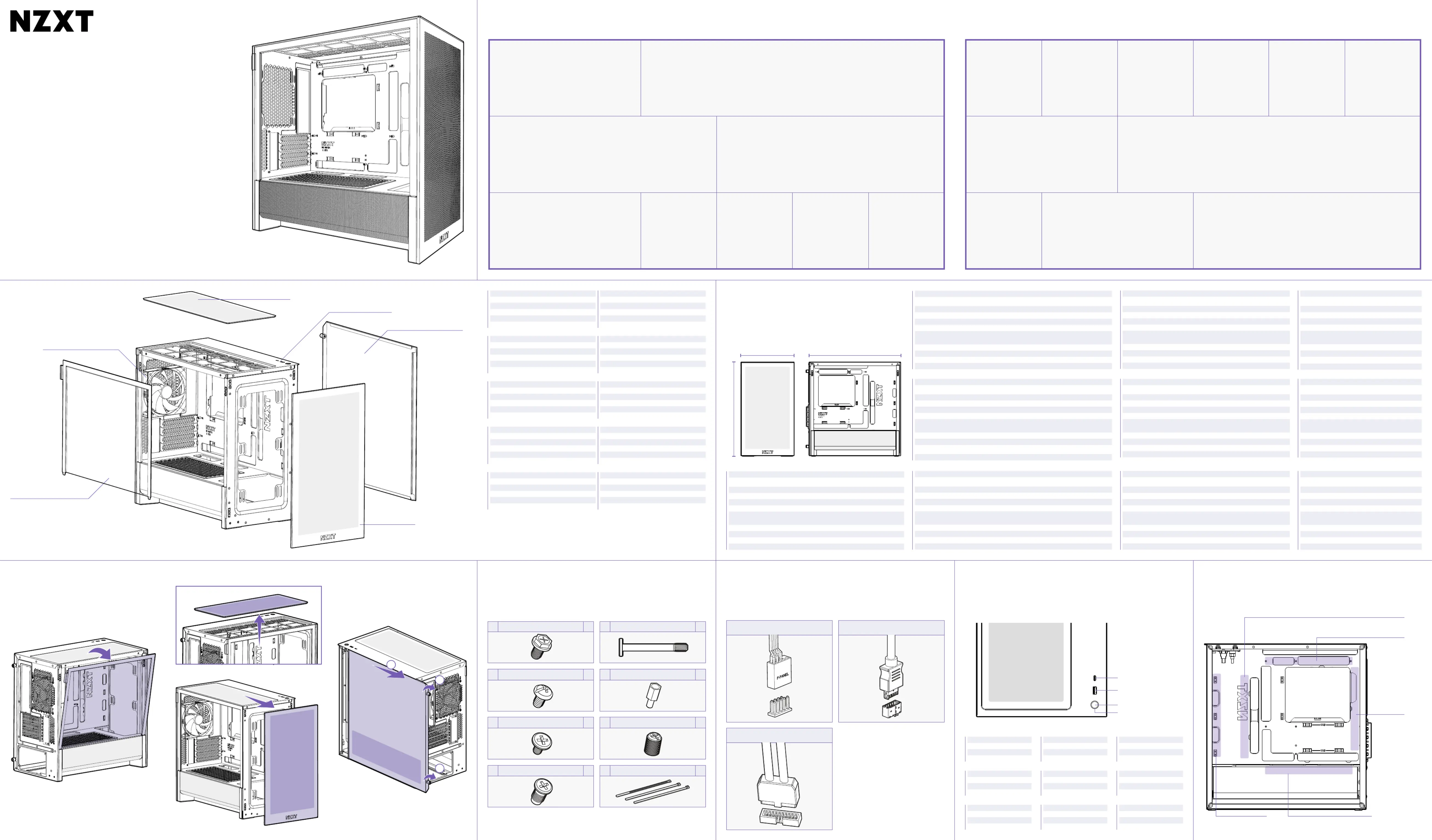

01. EXPLODED VIEW

VISTA EXPLOSIONADA

확대도

VUE ÉCLATÉE

展開図

EXPLOSIONSDARSTELLUNG

部件分解图

VEDUTA IN ESPLOSO

部件分解圖

VISTA EXPLODIDA

1.Top Filter

6.Rear Exhaust Fan

3.Front Panel

4.Tempered Glass Panel

2.Top I/O Module

5.Right Side Panel

1.Top Filter

2.

Top I/O module

3.

Front panel

4.

Tempered glass panel

5.

Right side panel

6.

Rear exhaust Fan

1.Filtro do topo

2.

Módulo de entrada/saída superior

3.

Painel frontal

4.

Painel esquerdo em vidro temperado

5.

Painel lateral direito

6.

Ventoinha de exaustão traseira

1.Filtro superior

2.

Módulo de E/S superior

3.

Panel frontal

4.

Panel de cristal templado izquierdo

5.

Panel lateral derecho

6.

Ventilador de escape trasero

1.

상단

필터

2.

상단

I/O 모듈

3.

전면

패널

4.

좌측

강화유리패널

5.

우측

사이드패널

6.

후면

배기팬

1.Filtre supérieur

2.

Module E/S supérieur

3.

Panneau avant

4.

Panneau gauche en verre trempé

5.

Panneau latéral droit

6.

Ventilateur d'échappement arrière

1.

トップフィルター

2.

トップ

I/O モジュール

3.

フロントパネル

4.

左強化ガラスパネル

5.

右サイドパネル

6.

リア排出ファン

1.Oberer Filter

2.

I/O-Modul an der Oberseite

3.

Frontpanel

4.

Linke Hartglasblende

5.

Rechte Blende

6.

Lüfter für Luftauslass an Rückseite

1.

頂部過濾網

2.

頂部模塊 I/O

3.

前面板

4.

左側強化玻璃面板

5.

右側板

6.

後方排風風扇

1.

顶部滤网

2.

顶部模块 I/O

3.

前面板

4.

左边钢化玻璃面板

5.

右边面板

6.

后排气扇

1.Filtro superiore

2.

Modulo I/O superiore

3.

Pannello anteriore

4.

Pannello laterale sinistro di vetro temperato

5.

Pannello laterale destro

6.

Ventola di scarico posteriore

Motherboard SupportMicro-ATX and Mini-ITX

Supports Rear-Connecting

Motherboards (BTF, Project Zero)

Yes (Micro-ATX)

2.5” SSD Support3

3.5” HDD Support1

Expansion Slots4

CPU Cooler HeightUp to 170 mm

GPU Length

Up to 377 mm (without front fans)

Up to 314 mm (with 63 mm thick 280 mm AIO and fans

installed at the front)

PSU LengthUp to 185mm

Cable Management SpaceUp to 31.5mm

Front Radiator + Fan Thickness Up to 63 mm

Top Radiator + Fan Thickness Up to 70 mm

389mm225mm

400mm

02. CLEARANCES &

SPECIFICATIONS

MEDIDAS Y ESPECIFICACIONES

간격과

규격

DÉGAGEMENTS ET SPÉCIFICATIONS

空間と仕様

ABSTÄNDE UND TECHNISCHE DATEN

间距与规格

SPAZI NECESSARI E SPECIFICHE

間距與規格

DIMENSÕES E ESPECIFICAÇÕES

Support de la carte mèreMicro-ATX y Mini-ITX

Admite placas base con conectores en la parte

trasera (BTF, Project Zero)

Sí (Micro-ATX)

Unidad de estado sólido de 2,5’’3

Unidad de disco duro de 3,5”1

Ranuras de expansión4

Espacio para refrigerador del procesadorHasta 170 mm

Longitud de la GPU

Hasta 377 mm (sin ventiladores en la parte delantera),

Hasta 314 mm (con AIO de 280 mm y 63 mm de espesor

y ventiladores instalados en la parte delantera)

Longitud de la PSUHasta 185 mm

Espacio de cableadoHasta 31,5 mm

Espesor del radiador y ventilador en la parte

delantera

Hasta 63 mm

Espesor del radiador y ventilador en la parte superiorHasta 70 mm

Cartes mère prises en chargeMircATX, MiniITX

Compatible avec les cartes mères à connexion arrière

(BTF, Project Zero)

Oui (Micro-ATX)

SSD 2,5’’3

Disques durs 3,5’’1

Fentes d’expansion4

Espace libre au niveau du refroidisseur de processeurUp to 170 mm

Longueur du processeur graphique

Jusqu'à 377 mm (sans ventilateurs frontaux)

Jusqu'à 314 mm (avec un tout-en-un de 280 mm

d'épaisseur 63 mm et des ventilateurs installés à l'avant)

Longueur de l’alimentationJusqu’à 185 mm

Espace pour la gestion des câblesJusqu’à 31,5 mm

Épaisseur du radiateur avant + ventilateur Jusqu'à 63 mm

Épaisseur du radiateur supérieur + ventilateurJusqu'à 70 mm

Motherboard-UnterstützungMicro-ATX, Mini-ITX

Unterstützt Motherboards mit rückseitigem

Anschluss (BTF, Project Zero)

Ja (Micro-ATX)

2,5-Zoll-SSD3

3,5-Zoll-Festplatte1

Erweiterungssteckplätze4

Freiraum für CPU-KühlerUp to 170 mm

GPU-Länge

Bis zu 377 mm (ohne Frontlüfter)

Bis zu 314 mm (mit frontseitig installierter 63 mm dicker

280-mm-AIO und Lüftern)

Länge des NetzteilsBis zu 185 mm

Platz für KabelmanagementBis zu 31,5 mm

Frontradiator- und -lüfter-Dicke Bis zu 63 mm

Oberseiten-Radiator- und -lüfter-Dicke Bis zu 70 mm

Placa-principais suportadasMicro-ATX, Mini-ITX

Suporta Placa Mae com conexão traseira (BTF,

Project Zero)

Sim (Micro-ATX)

SSD de 2,5"3

HDD de 3,5”1

Ranhuras de expansão4

Espaço necessário para o refrigerador da CPUUp to 170 mm

Comprimento Placa Gráfica

Ate 377 mm (sem ventoínhas frontais)

Aré 314 mm (com 63 mm espessura 280 mm

AIO e ventoínhas instaladas à frente)

Comprimento da fonte de alimentaçãoAté 185 mm

Espaço para gestão de cabosAté 31,5 mm

Radiador Frontal + Espessura VentoínhaAté 63 mm

Radiador Topo + Espessura VentoínhaAté 70 mm

Scheda madre supportataMicro ATX, Mini ITX

Supporta schede madri a connessione

posteriore (BTF, Project Zero)

Si (Micro-ATX)

SDD 2.5”3

HDD 3.5”1

Alloggi d’espansione4

Ingombro refrigeratore per CPUFino a 170mm

Lunghezza GPU

Massimo 377 mm (senza ventole frontali)

Massimo 314 mm (con AIO da 280 mm spesso

63 mm e ventole installate sulla parte frontale)

Lunghezza alimentatoreFino a 185mm

Spazio gestione caviFino a 31.5mm

Spessore della ventola e del radiatore frontali Massimo 63 mm

Spessore della ventola e del radiatore superiori Massimo 70 mm

마더보드지원

Micro ATX, Mini ITX

후면연결마더보드 지원여부

(BTF, Project Zero)

예(Micro-ATX)

2.5" SSD

3

3.5" HDD

1

확장슬롯

4

CPU

쿨러간격

최대

170mm

GPU

길이

최대

377mm(전면팬) 제외

최대전면에두께의 314mm( 63mm 280mm

AIO

와팬을장착한경우)

PSU

길이

최대

185mm

케이블관리공간

최대

31.5mm

전면라디에이터 + 팬 두께

최대

63mm

상단라디에이터 + 팬 두께

최대 70mm

マザーボードサポートMicroATX, MiniITX

背面接続マザーボード対応

（、BTFProject Zero）

あり（Micro-ATX）

2.5ʼʼSSDサポート3

3.5

ʼʼHDDサポート1

エクスパンションスロット4

CPU

クーラーのクリアランス最大 170 mm

GPU

長さ

最大377 mm（フロントファンなし）

最大314 mm（厚さ63 mmの280 mm

AIO

とファンをフロントに設置した場合）

PSU 長さ最大 185 mm

ケーブル管理スペース最大31.5 mm

フロントラジエーター＋ファンの厚さ最大 63 mm

トップラジエーター＋ファンの厚さ最大 70 mm

主板支持Micro ATX, Mini ITX

支持背插式主板

（、BTFProject Zero）

支持（Micro-ATX）

2.5’’SSD支持3

3.5HDD’’支持1

扩充槽4

CPU 散热器间隙最大170mm

显卡限长

最长毫米（前面板未安装风扇时） 377

最长毫米（前面板安装毫米厚 314 63

280 毫米一体式水冷散热器及风扇时）

PSU 长度最大 185mm

线缆管理空间最大31.5mm

前面板散热器与风扇厚度限值最大毫米 63

顶部散热器与风扇厚度限值最大毫米 70

主板支援Micro ATX, Mini ITX

支援後置連接主機板

(BTF, Project Zero)

是 (Micro-ATX)

2.5’’SSD支援3

3.5HDD’’支援1

擴充槽4

CPU 散熱器間隙最大170mm

GPU 長度

最長公釐無前置風扇 377 ()

最長公釐前方安裝公釐厚的 314 ( 63

280 公釐AIO 散熱器和風扇時)

PSU 長度最大 185mm

線纜管理空間最大31.5mm

前置散熱器風扇厚度 + 最長公釐 63

頂部散熱器風扇厚度 + 最長公釐 70

03. PANEL REMOVAL

EXTRACCIÓN DE PANEL

패널

제거

RETRAIT DU PANNEAU

パネルの取り外し

BLENDE ENTFERNEN

パネルの取り外し

RIMOZIONE DEL PANNELLO

移除面板

REMOÇÃO DOS PAINÉIS

2

04. ACCESSORY BOX

CAJA DE ACCESORIOS

악세사리박스

BOITE D'ACCESSOIRES

部品箱（説明書入り）

ZUBEHÖRSET

配件盒

SCATOLA DEGLI ACCESSORI

零件盒

CAIXA DE ACESSÓRIOS

05. CABLE CONNECTIONS

DISCO DE ADMINISTRACIÓN DE CABLES

케이블 연결

CONNEXIONS DES CÂBLES

ケーブル接続

KABELVERBINDUNGEN

线缆连接

COLLEGAMENTI DEI CAVI

線路連接

LIGAÇÕES DE CABOS

06. BUTTONS & I/O

BOTONES Y E/S

버튼

및 I/O

BOUTONS ET E/S

ボタンおよび

I/O

TASTEN UND E/A

按钮和I/O

PULSANTI E I/O

按鈕和I/O

BOTÕES E E/S

07. CABLE MANAGEMENT

BARRA PARA CABLES

케이블

바

BARRE DE CÂBLAGE

ケーブルバー

KABELSCHIENE

理线挡板

BARRA DEI CAVI

整線擋板

BARRA DE CABOS

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.Interruptor de encendido

4.LED de alimentación

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.Interruttore d’alimentazione

4.LED alimentazione

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.

電源スイッチ

4.

パワー

LED

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.Interrupteur marche/arrêt

4.Témoin d’alimentation

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.Interruptor de alimentação

4.LED de alimentação

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.

电源开关

4.

电源LED

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.Netzschalter

4.Betriebs-LED

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.

전원

스위치

4.

전원

LED

1.USB 3.2 Gen2x2 Type-C

2.USB 3.2 Gen1 Type-A

3.

電源開關

4.

電源LED

1USB 3.2 Gen2x2 Type-C

2USB 3.2 Gen1 Type-A

3Power Switch

4Power LED

A

Hexagon Screw 6-32 x 6mm

x4

C

Screw M3 x 5mm

x12

D

Screw CB5 x 10mm

x16

B

Screw 6-32 x 5mm

x17

E

Screw 6-32 x 30mm

x8

F

Standoff 6-32 x 6.5+4mm

x1

G

Standoff Wrench

x1

H

Cable ties

x10

For Intel Standard F_Panel Header Use

USB 3.2 GEN 1 TYPE-A

USB 3.2 GEN 2 TYPE-C

• 24-PIN Motherboard Power Cable

• GPU Power Cable

• Motherboard I/O Opening

• Sata Cable

• 8-PIN Power Cable Channel

• Fan Cable Channel

• Front I/O Cable

• Front Fan

• Motherboard I/O Opening

• Bottom Fan Cable Opening

• 8-PIN CPU

1

1

V01
