Pagina 1/4

I-2000 Rev K

SSL/SS

Sliding Shelf

Instruction Sheet

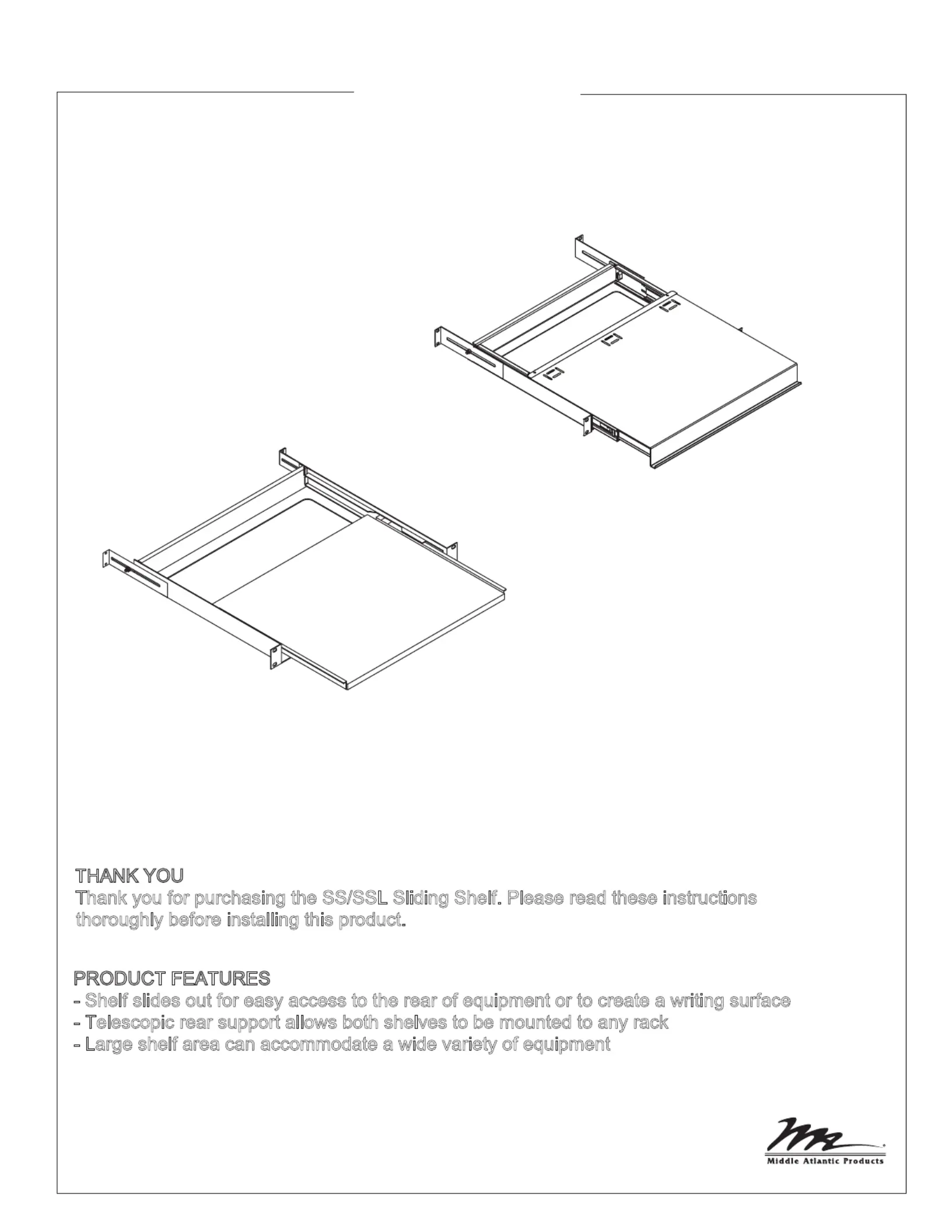

THANK YOU

Thank you for purchasing the SS/SSL Sliding Shelf. Please read these instructions

thoroughly before installing this product.

PRODUCT FEATURES

- Shelf slides out for easy access to the rear of equipment or to create a writing surface

- Telescopic rear support allows both shelves to be mounted to any rack

- Large shelf area can accommodate a wide variety of equipment

Page 2

7/8” HOOK AND LOOP FASTENERS

- To extend the shelf, grab the front edge of the shelf and

gently pull forward until the rollers seat in locking

dimples.

- To extend the shelf, pull forward by grasping the flange

on the front of the shelf. The shelf will lock when

fully extended.

SLIDING SHELF (SS SHOWN)

8-32 x 1/2 PANHEAD SCREW

7/8"

SSL

#10X5/8

WOOD SCREW

8-32

STAR NUT

QTY

PART

QTY

PART

SSL

CAUTION: DO NOT PULL OUT THE SHELF TO FAR,

IT MAY BECOME DETACHED.

QTY

PSSRB1

PART

1 A

QTY

PART

2 B

QTY

PART

2 C

QTY

PART

2 D

2 E

2 F

PARTS LIST

OPERATION

Product specificaties

Merk:	Middle Atlantic
Categorie:	Niet gecategoriseerd
Model:	SS
Kleur van het product:	Zwart
Breedte:	511 mm
Diepte:	398 mm
Hoogte:	62 mm
Gewicht verpakking:	66.2 g
Breedte verpakking:	533.4 mm
Diepte verpakking:	508 mm
Hoogte verpakking:	127 mm
Soort:	Rekschap
Materiaal behuizing:	Staal
Maximale gewichtscapaciteit:	23 kg
Code geharmoniseerd systeem (HS):	85389099
Inbouwdiepte (max):	607 mm
Inbouwdiepte (min):	383.5 mm
