Middle Atlantic BVFD-45 Handleiding

Middle Atlantic Niet gecategoriseerd BVFD-45

Bekijk gratis de handleiding van Middle Atlantic BVFD-45 (4 pagina’s), behorend tot de categorie Niet gecategoriseerd. Deze gids werd als nuttig beoordeeld door 15 mensen en kreeg gemiddeld 4.8 sterren uit 8 reviews. Heb je een vraag over Middle Atlantic BVFD-45 of wil je andere gebruikers van dit product iets vragen? Stel een vraag

Download PDF

Pagina 1/4

I-00495 Rev -

BGR SERIES

Front Door

installation instructions

THANK YOU

Thank you for purchasing the BGR Series Front Door. Please read these instructions thoroughly before

installing this product.

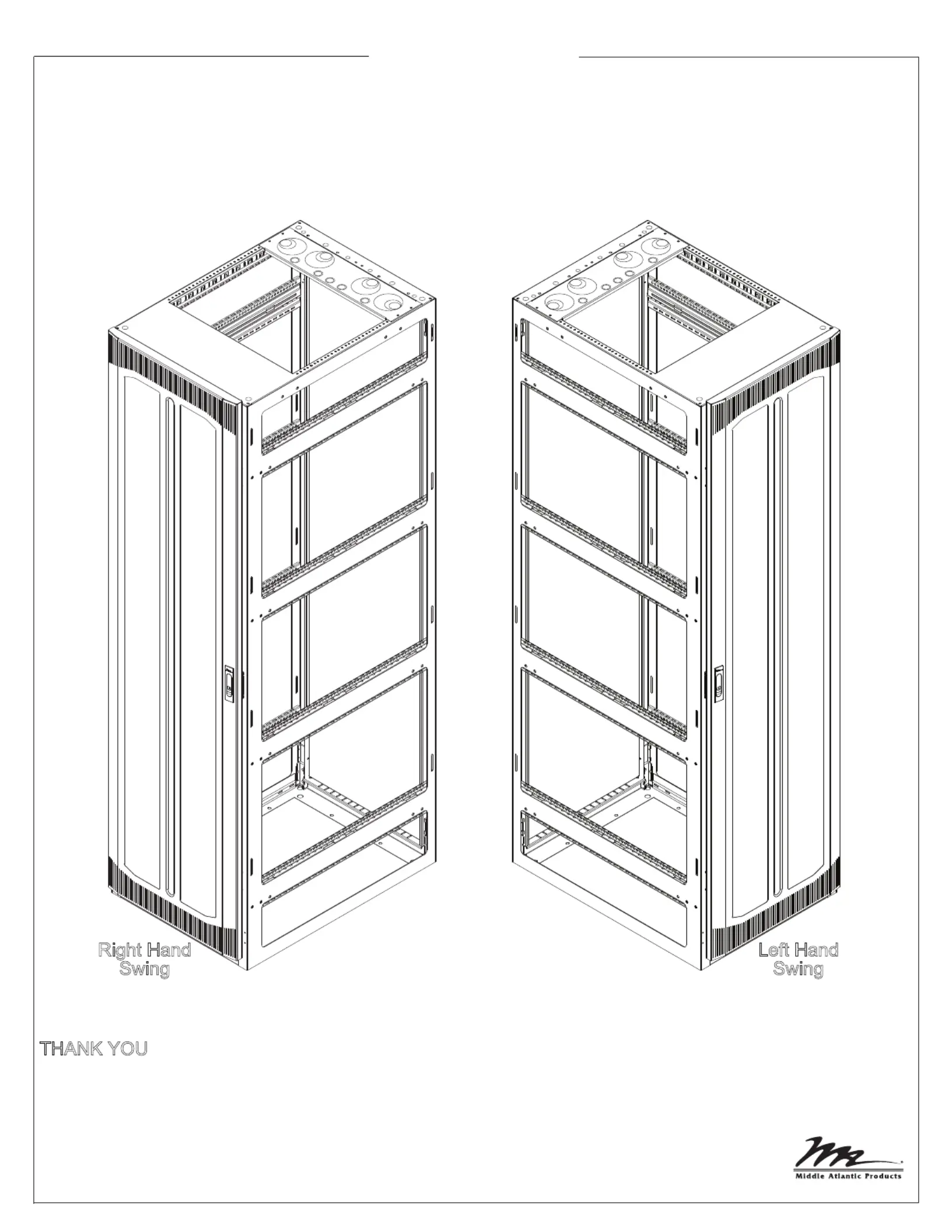

Right Hand

Swing

Left Hand

Swing

Page 2

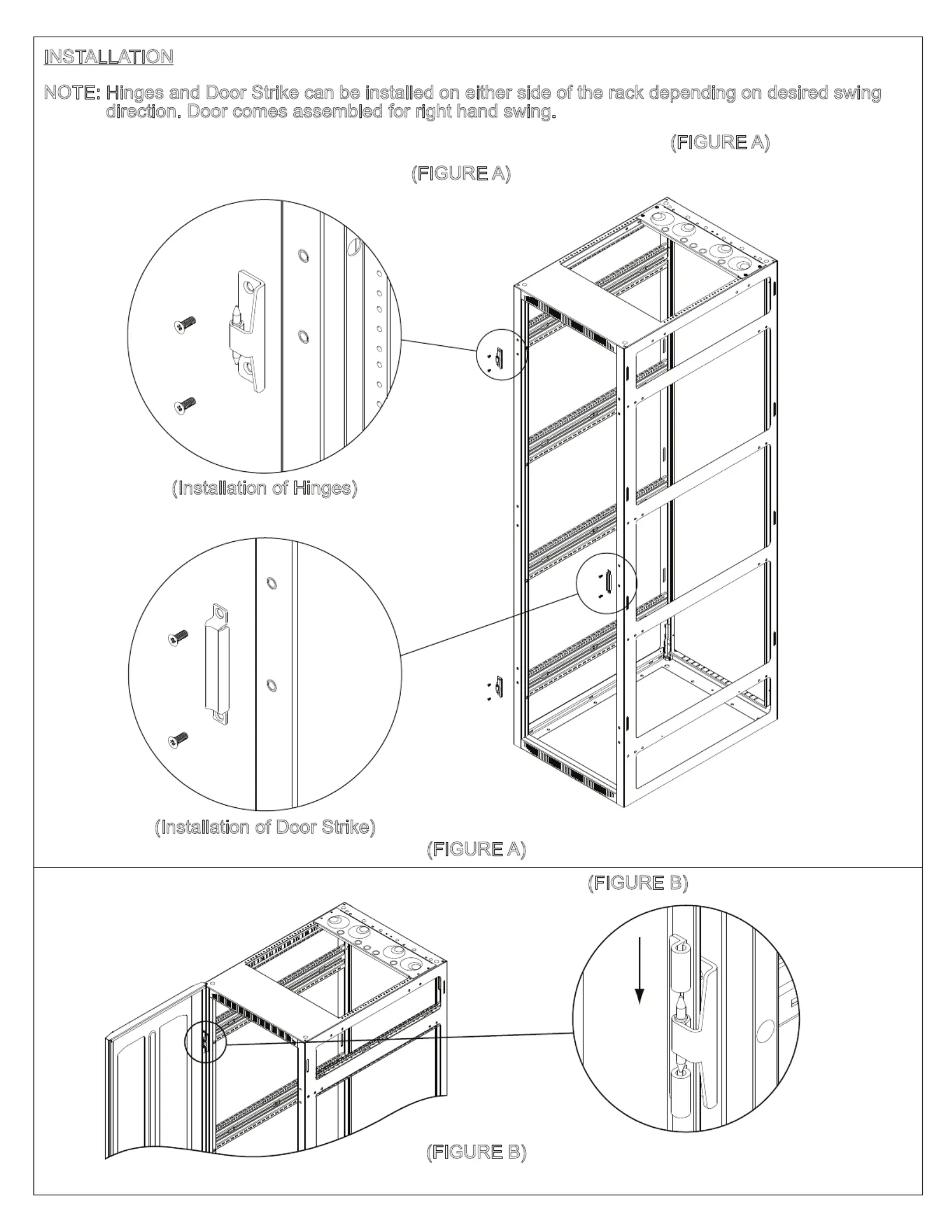

INSTALLATION

NOTE: Hinges and Door Strike can be installed on either side of the rack depending on desired swing

direction. Door comes assembled for right hand swing.

1) Install Hinges onto rack using supplied screws (two per hinge) as shown. (FIGURE A)

2) Install Door Strike using supplied screws. (FIGURE A)

(FIGURE A)

(Installation of Door Strike)

(Installation of Hinges)

3) Install Door by hanging onto hinge pins (two places) as shown. (FIGURE B)

(FIGURE B)

Product specificaties

Merk:	Middle Atlantic
Categorie:	Niet gecategoriseerd
Model:	BVFD-45
Kleur van het product:	Zwart
Breedte:	555 mm
Diepte:	35.81 mm
Hoogte:	2076 mm
Gewicht verpakking:	17240 g
Breedte verpakking:	584.2 mm
Diepte verpakking:	2133.6 mm
Hoogte verpakking:	127 mm
Soort:	Deur
Materiaal behuizing:	Polymethyl methacrylate (PMMA), Steel
Duurzaamheidscertificaten:	RoHS
Aantal per verpakking:	1 stuk(s)
Rackcapaciteit:	45U
Code geharmoniseerd systeem (HS):	85389099
